1 O NG KHÔNG DÂY
1.1 Ớ U
Trong bối cảnh toàn cầu hoá, sự bùng nổ nhu cầu truyền số liệu tốc độ cao và nhu cầu
đa dạng hoá các loại hình dịch vụ cung cấp như truy nhập Internet, thư điện tử,
thương mại điện tử, truyền file,... đã thúc đẩy sự phát triển của các giải pháp mạng
cục bộ vô tuyến (WLAN). Mục đích của WLAN nhằm cung cấp thêm một phương án
lựa chọn cho khách hàng bên cạch các giải pháp như xDSL, Ethernet, GPRS, 3G,...
WLAN là một phần của giải pháp vǎn phòng di động, cho phép người sử dụng kết nối
mạng LAN từ các khu vực công cộng như khách sạn, sân bay và thậm chí có thể ngay
cả trên các phương tiện vận tải. Công nghệ này cho phép người sử dụng có thể sử
dụng Internet với tốc độ lớn hơn rất nhiều so với phương thức truy nhập gián tiếp
truyền thống.
Nắm bắt được các lợi ích mạnh mẽ của công nghệ tiên tiến này, Quý Trường có kế
hoạch xây dựng hệ thông mạng không dây nhằm thực hiện mục tiêu xây dựng hệ
thống xếp hàng thông qua các thiết bị đầu cuối đa năng như ipad/tablet để kết nối đến
hệ thống xếp hàng bằng công nghệ không dây cũng như thiết lập hệ thống không dây
tại các chi nhánh để cung cấp một môi trường cộng tác có tính linh hoạt nhằm tăng
năng suất lao động và tạo điều kiện thuận tiện nhất trong việc truy xuất dữ liệu cũng
như liên lạc trong công việc.
HP xin được giới thiệu đến Quý Trường giải pháp tích hợp không dây tiến tiến của
chung toi nhằm đáp ứng nhu cầu hiện tại cũng như trong tương lai của Quý Trường.
1.2 U ẦU VÀ ĐỊ ƯỚ Ế KẾ Ạ
KHÔNG DÂY
1.2.1 ÊU ẦU ĐẶ RA Đ VỚ Ạ K Ô
Trong vai trò là một nhà tư vấn cho quý khách hàng để xây dựng hệ thống mạng
không dây có nhiệm vụ chính như sau:
Hệ thống mạng thông tin Quý Trường phải được yêu cầu thiết kế với kiến
trúc hoàn hảo đảm bảo khả năng cung cấp kết nối truy nhập thông tin thông qua
môi trường mạng không dây.
Thông qua các phương tiện kết nối đa dạng Laptop, PDA, Tablet … người
dùng có thể truy nhập mạng ở mọi nơi mọi lúc với tính bảo mật cao.
Mạng thông tin công ty còn phải đóng vai trò nền móng cho việc tạo các ứng
dụng hiện đại trên nền IP như: VoIP, Video Conference, phân phối nội dung
(content delivery), lưu trữ dữ liệu ….
Khả năng kết nối nhiều ứng dụng vào chung một nền tảng mạng.
Đáp ứng khả năng mở rộng và phục hồi nhanh.
Ứng dụng đa dịch vụ (multiservice) – khả năng sử dụng cho các dịch vụ
thoại, video và dữ liệu.
Tính bảo mật cao.
Tính vững chắc cho phép mọi người dùng theo cùng một tiến trình đạt được
truy cập mạng ở bất kỳ vị trí nào.

4
Đáp ứng được số lượng đầu cuối truyền số liệu trong mạng không dây.
1.2.2 ĐỊ ƯỚ Ế KẾ Ạ K Ô
Với yêu cầu đặt ra như trên, chúng tôi xác định phạm vi công việc sẽ thực hiện cho
quý khách hàng như sau:
Cung cấp giải pháp tích hợp mạng hiện tại với kiến trúc mạng không dây đề
nghị.
Đề ra phương án kết nối với hệ thống mạng hiện tại nhằm nhấn mạnh rõ khả
năng tương thích và phục vụ truy cập, công tác quản lý và vận hành mạng có
dây và không dây một cách hiệu quả và đồng nhất.
Đảm bảo phương án kỹ thuật sao cho toàn bộ Hệ thống mạng không dây có
khả năng hoàn toàn tương thích trong ứng dụng.
Đề ra các phương thức truy nhập:
Truy cập nội bộ dành cho các đối tượng dùng trong Hệ thống điều hành:
các kết nối này sẽ truy cập sử dụng chương trình ứng dụng quản lý công ty.
Truy cập cho các đối tượng là khách cho phép khách cũng như các đơn
vị ngoài công ty cần truy nhập vào Hệ thống Quý Trường qua mạng không
dây.
Truy cập đối với các Nhân viên điều hành hệ thống mạng sẽ kết nối vào.
Đưa ra giải pháp cho phép Hệ thống tương thích với các thiết bị hệ thống
mạng hiện tại.
Đề nghị các giải pháp an ninh, cũng như chính sách đối với các luồng kết nối
trên.
1.2.3 MÔ HÌ Ế KẾ Ạ K Ô A Quý
rường
Dựa vào các tiêu chí và hiện trạng chúng tôi xin đưa ra thiết kế cho hệ thống
không dây tại Quý Trường như sau:

5

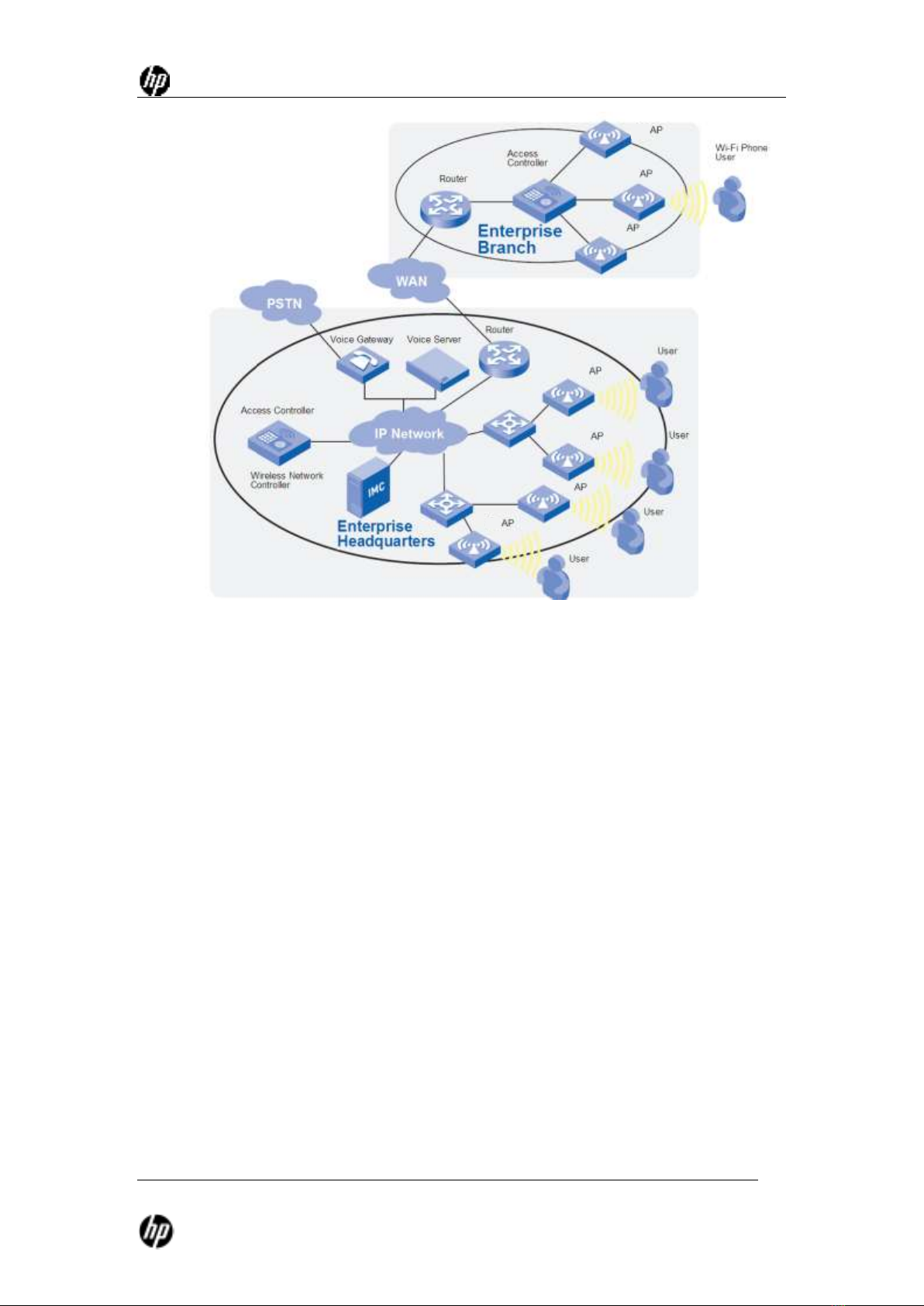

Sơ đồ tổ g qua giải p áp bố trí Access Poi t
Trong giải pháp này chúng tôi khuyến cáo việc bố trí các Access Point như sau:
Các Access Point phải được đặt ở các điểm phù hợp theo khảo sát thực
tế nhằm tối ưu khả năng phủ sóng cho toàn bộ các khu vực cần thiết.
Hệ thống Wireless Controller sẽ được đặt tập trung tại Hội Sở của
QUÝ TRƯỜNG với việc sử dụng tính năng Teaming trên các
Controller cho phép kết hợp nhiều Wireless Controller lại với nhau
giúp tạo thành hệ thống Cluster vừa giúp tăng số lượng Access Point
có thể quản lý (tối đa 800 Access Points) vừa cung cấp tính dự phòng
khi Wireless Controller gặp sự cố.
Tất cả các Access Point này kết nối về hệ thống switch tại các điểm tập
trung phù hợp và được kết nối về thiết bị HP Wireless Controller để
triển khai các giải pháp công nghệ dựa trên nền tảng HP Wireless
Network sẽ được trình bày bên dưới.
