Luận văn " sử dụng phần mềm Matlab để xây dựng đường cong Bezier, đường cong B-spline, mảnh mặt cong Bezier và mảnh mặt cong B-spline "

Chia sẻ: Vu Quang Luong | Ngày: | Loại File: DOC | Số trang:17

Thêm vào BST
Báo xấu
323
lượt xem 112
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Hiện nay việc gia công cơ các bề mặt sản phẩm trong công nghiệp rất đa dạng và phức tạp, vì vậy để thiết kế và mô tả nó thuận lợi người ta sử dụng các phần mềm máy tính trợ giúp. Trong đó các phần mềm CAD/CAM đóng vai trò quan trọng trong việc trợ giúp xây dựng các bề mặt bằng máy tính. Môn học: "Phương pháp xây dựng bề mặt cho CAD/CAM" cung cấp cho các học viên các phương pháp xây dựng bề mặt thường gặp trong sản xuất công nghiệp, trên cơ sở đó giúp cho...

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Luận văn " sử dụng phần mềm Matlab để xây dựng đường cong Bezier, đường cong B-spline, mảnh mặt cong Bezier và mảnh mặt cong B-spline "

  1. Phương pháp xây dựng bề mặt cho CAD/CAM ĐỀ TÀI Sử dụng phần mềm Matlab để xây dựng đường cong Bezier, đường cong B-spline, mảnh mặt cong Bezier và mảnh mặt cong B-spline Giáo viên hướng dẫn : Sinh viên thực hiện : 1 Học viên: Vũ Quang Lương
  2. Phương pháp xây dựng bề mặt cho CAD/CAM ĐỀ TÀI ..............................................1 LỜI NÓI ĐẦU .........................................3 CƠ SỞ LÍ THUYẾT .....................................4 1.1. Mô hình toán học đường cong Berier. ............4 1.2. Mô hình toán học đường cong B-spline đồng nhất .8 1.3. Mảnh mặt Berier ...............................12 1.4. Mảnh mặt B-spline đồng nhất ...................15 2 Học viên: Vũ Quang Lương
  3. Phương pháp xây dựng bề mặt cho CAD/CAM LỜI NÓI ĐẦU Hiện nay việc gia công cơ các bề mặt sản phẩm trong công nghiệp rất đa dạng và phức tạp, vì vậy để thiết kế và mô tả nó thuận lợi người ta sử dụng các phần mềm máy tính trợ giúp. Trong đó các phần mềm CAD/CAM đóng vai trò quan trọng trong việc trợ giúp xây dựng các bề mặt bằng máy tính. Môn học: "Phương pháp xây dựng bề mặt cho CAD/CAM" cung cấp cho các học viên các phương pháp xây dựng bề mặt thường gặp trong sản xuất công nghiệp, trên cơ sở đó giúp cho học viên hiểu thêm quá trình xây dựng các đường cong và các mặt phức tạp trong hệ thống CAD/CAM/CNC Trong quá trình tìm hiểu và học tập môn hoc, tác giả đã tiến hành làm tiêủ luận để có thức riêng cho bản thân về môn học và thực hành lập trình sơ bộ cho các biên dạng đường và mặt cơ bản, bước đầu biết được nguyên lý chung cho quá trình xây dựng các bề mặt này. Tiểu luận môn học sau được trình bày làm 2 phần: - Phần 1. Cơ sở lý thuyết: bao gồm các kiến thức chung nhất về mô hình toán học và cách xây dựng đường cong Bezier, đường cong B-spline, mảnh mặt cong Bezier và mảnh mặt cong B-spline. - Phần 2. Bài tập: sử dụng phần mềm Matlab để xây dựng đường cong Bezier, đường cong B-spline, mảnh mặt cong Bezier và mảnh mặt cong B-spline Trong quá trình thực hiện tiểu luận, tác giả chân thành cảm ơn sự giúp đỡ tận tình của TS. Bùi Quý Lực, Bộ môn Máy - Ma sát, Khoa Cơ khí, Đại học Bách khoa Hà nội và các ý kiến đóng góp của các bạn trong lớp.Trong qua trình làm tác giả không thể tránh được những thiếu sót, rât mong được sự đóng góp của thầy cô và các bạn để có thể hoàn thiện tốt hơn. Hà nội, ngày 19 tháng 8 năm 2009 Học viên Vũ Quang Lương 3 Học viên: Vũ Quang Lương
  4. Phương pháp xây dựng bề mặt cho CAD/CAM CƠ SỞ LÍ THUYẾT Để tạo thành các khối vật thể trong không gian 3D, trong kĩ thuật người ta sử dụng các đường cong phẳng. Trong toán học, các đoạn cong được biểu diễn bằng một hàm ẩn, hàm tường minh hoặc một hàm tham số. Hàm để mô tả đường cong được gọi là mô hình toán học của đường cong. Có nhiều hàm để mô tả các đường cong nhưng người ta sử dụng rộng rãi hàm đa thức vì hàm này dễ làm việc và linh hoạt trong việc mô tả nhiều loại đường cong kỹ thuật. Để xây dựng đoạn cong trên cơ sở điểm đã biết, người ta phải dựa vào một hàm nào đó và gọi nó là hàm cơ sở. Sử dụng hàm đa thức chuẩn làm hàm cơ sở có ưu việt là dễ dàng định nghĩa và đánh giá. Khảo sát hàm bậc ba: r(u) = (x(u), y(u), z(u)) = a + bu + cu2 + du3 Thể hiện dưới dạng ma trận: a  b   r u   1 u u 2  u3   (1) c    d  Hay r(u) = UA với 0u1. Trong đó U là véc tơ cơ sở và A là véc tơ hệ số. 1.1. Mô hình toán học đường cong Berier. Chúng ta trình bày cách xây dựng đường cong Bezier trên cơ sở đường cong Ferguson với các điều kiện mút V0, V1, V 2, V3 trong đó: V0 - điểm bắt đầu đoạn đường cong, tương ứng với điểm P0. V1 - điểm nằm trên véc tơ tiếp tuyến điểm đầu đường cong và bằng V0 + t0/3 chỉ ra trên hình 1. V2 - điểm nằm trên véc tơ tiếp tuyến điểm cuối đường cong và bằng V 3 - t1/3; 4 Học viên: Vũ Quang Lương

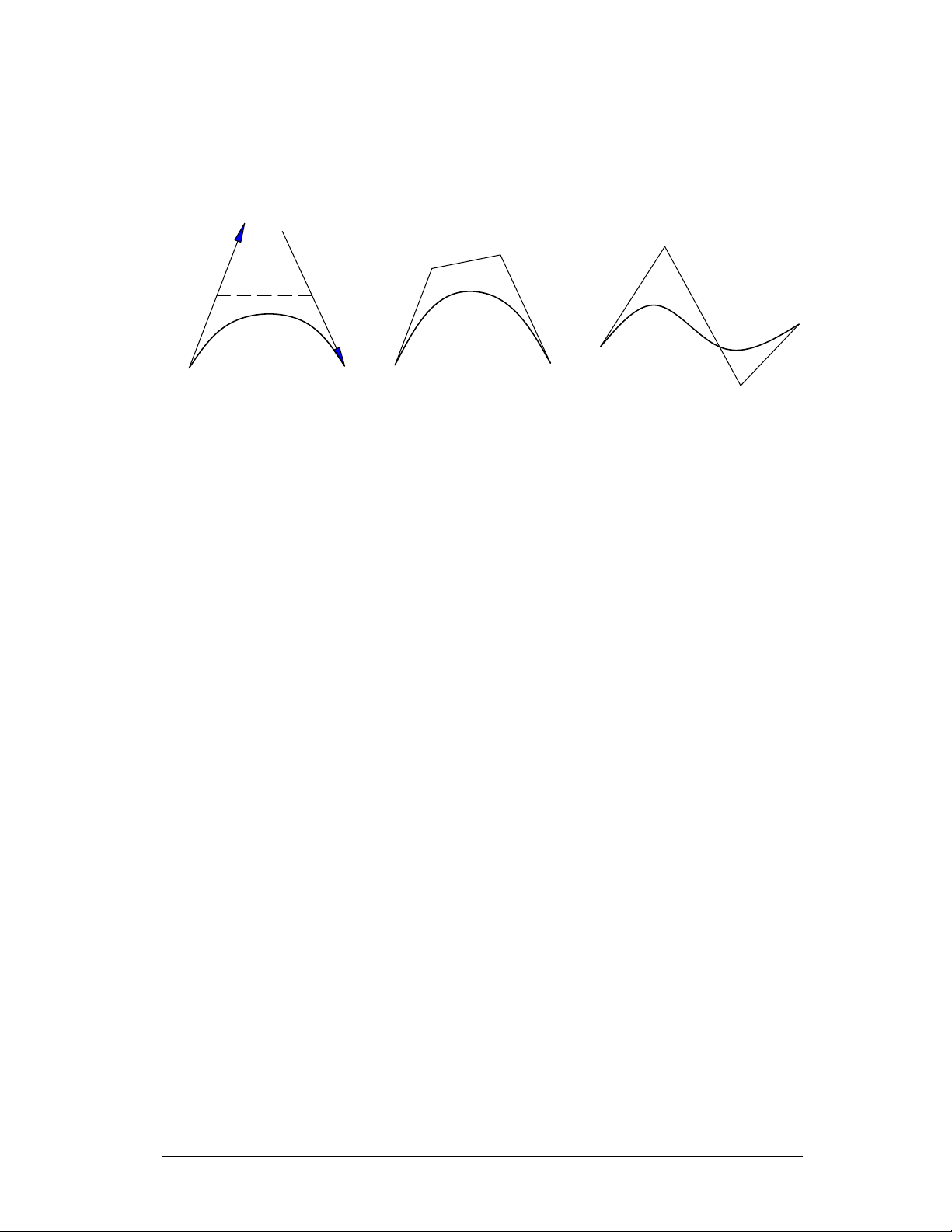

  5. Phương pháp xây dựng bề mặt cho CAD/CAM V3 - Điểm cuối của đoạn cong ứng với đỉnh P1. Điểm cuối của đường cong Bezier với điều kiện mút được viết như sau: V0 = P0; V 1 = V 0 + t0/3; V2 = V3 - t1/3; V 3 = P1 t0 t1 V1 V V2 1 V1 V2 r(u) V3 V0 V = P0 V = P1 3 V0 V3 0 V2 Hình 1. Ví dụ đường cong Bezier bậc 3 Để có thể dùng phương pháp xây dựng đường cong bậc ba Ferguson vào xây dựng đường cong Bezier khi biết các điều kiện mút của nó, chúng ta phải tìm môtis quan hệ giữa điều kiện mút của đường cong bậc 3 Ferguson P0, P1, t0, t1, và điều kiện mút của đường cong Bezier V0, V1, V2, V 3 có nghĩa là ta phải có: V 0 = P0 V 3 = P1 Xác định t0 theo V1 ta nhận được: V 1 = V0 + t0/3 3V1 = 3V 0 - t0 t0 = 3(V1-V0) Xác định t1 theo V2 ta có: V 2 = V3 - t1/3 3V3 = 3V 2 - t1 t1 = 3(V2-V3) Kết quả biến đổi ta nhận được hệ phương trình tuyến tính: V 0 = P0 5 Học viên: Vũ Quang Lương
  6. Phương pháp xây dựng bề mặt cho CAD/CAM V 3 = P1 t0 = 3(V1-V0) t1 = 3(V2-V3) Thể hiện dưới dạng ma trận:  P0   1 0 0 0 V0  P   0 0 0 1 V1  S   1      L R (4)  t0   3 3 0 0 V2        t1   0 0  3 3 V3  Thay (4) vào (2) ta nhận được đường cong Bezier bậc ba. r(u) =UCS =UCLR (5) Với 0u1 Đặt M = C L 1 0 0 01 0 0 0  1 0 0 0 0 0 1 00   3 3 0 0 0 0 1 =  M C L    3 3  2  1  3 3 0 0  3  6 3 0       2 2 1 10 0  3 3   1 3  3 1 V0  V  Và R =  1  V2    V3  Phương trình (5) được gọi là phương trình đường cong Bezier. Phương trình trên cũng có thể biểu diễn dưới dạng hàm đa thức: r(u) = (U M) R = B0,3(u)V0 + B1,3(u)V1 + B2,3(u)V2 + B3,3(u)V3 3 = B i 0 1, 3 (u )Vi 6 Học viên: Vũ Quang Lương
  7. Phương pháp xây dựng bề mặt cho CAD/CAM trong đó: B0,3(u) = (1-u)3 B1,3(u) = 3u(1-u)2 B2,3(u) = 3u2(1-u) B3,3(u) = u3 Bi,3(u) được gọi là đa thức Bezier bậc 3 Đa thức Bezier tương đương với số hạng trong khai triển nhị phân (u+v)n, với v = 1 - u. Dạng chung của đa thức Bezier bậc n được viết như sau: n! Bi,n (u)  u i (1 - u) n-i (n  i )!i! Đa thức trên được gọi là hàm cơ sở Bezier dùng để định nghĩa đường cong Bezier bậc n với n+1 điểm điều khiển. n r (u )   Bi ,n (u )Vi với 0u1 i 0 Chúng ta có thể tiến hành các phép như là tăng bậc, giảm bậc hàm Bezier. Ví dụ: đường cong Berier bậc ba Chương trình trên Matlab hold off; % Vi tri vecto P = [80 80; 150 100; 300 250; 450 20]; %P = [p1x p1y; %p2x p2y; %p3x p3y; %p4x p4y] X = [0 0 0 0 1 1 1 1+eps]; tmin=0; tmax=1; n = 3; Bs = zeros(51,2); 7 Học viên: Vũ Quang Lương
  8. Phương pháp xây dựng bề mặt cho CAD/CAM for i = 1:51 t = tmin + (tmax-tmin)*(i-1)/50; for j = 1:(n+1) Bs(i,:) = Bs(i,:) + P(j,:)*bsplinebasis(j,4,t,X); end end plot(Bs(:,1),Bs(:,2),P(:,1),P(:,2),'-*r','LineWidth',2); title ( 'Duong cong Berier bac ba') grid on Ta sẽ có được biên dạng đường cong Berier bậc ba như sau: 1.2. Mô hình toán học đường cong B-spline đồng nhất Để hiểu được đặc trưng hình học của một đường cong B-spline bậc 3 cần phải biết cấu trúc hình học của đường cong này.Giả sử, bốn đỉnh điều khiển của đường cong bậc ba này được ký hiệu V0, V1, V 2, V3.Ta định nghĩa như sau: V0  V1 Là điểm giữa của V0 và V1 M0  2 V1  V 2 M1  Là điểm giữa của V1 và V 2 2 8 Học viên: Vũ Quang Lương
  9. Phương pháp xây dựng bề mặt cho CAD/CAM 2V1  M 0 Là điểm nằm ở một phần ba của đoạn thẳng V1 và M0 P0  3 2V 2  M 1 P1  Là điểm nằm ở một phần ba của đoạn thẳng V2 và M1 3 Ta xây dựng đoạn cong r(u) thoả mãn điều kiện sau: - Đoạn cong bắt đầu từ điểm P0 và điểm cuối là P1 - Vectơ tiếp tuyến t0 ở điểm P0 là bằng ( M0-V0) - Vectơ tiếp tuyến t1 ở điểm P1 là bằng ( M1-V1) Điểm mút P0 và P1 của đoạn cong biểu diễn theo các đỉnh điều khiển như sau: - Điểm đầu P0 của đoạn cong B-spline r(u) được dánh giá như sau V 0  v1 2V1  o 2V  M 0 2 4V  V0  V 2 P0  1   1 3 3 6 Hay 4V1  (V0  V 2 ) (1-a) P0  r (0)  6 Đánh giá r(u) tại điểm cuối P1 ứng với u = 1 V1  V3 2V 2  2V  M 0 2 4V  V1  V3 P1  1   2 3 3 6 Biểu diễn tại P1: 4V2  (V1  V3 ) (1-b) P1  r (1)  6 . Ta có t 0  r (u ) , do đó ta xác định tiếp tuyến t0: V0  V 2 V  V0 P0  M 0  V0   V0  2 2 2 Hay . V2  V0 (2-a) t 0  r (0)  2 Tương tự ta có: V1  V3 V  V1 P1  M 1  V1   V1  3 2 2 Hay . V3  V1 (2-b) t1  r (1)  2 9 Học viên: Vũ Quang Lương
  10. Phương pháp xây dựng bề mặt cho CAD/CAM Tử các phương trình (1-a), (1-b), (2-a), (2-b) ta có hệ phương trình tuyến tính 1 P0  (V0  4V4  V 2  0) 6 1 P1  (0  V1  4V 2  V3 ) 6 1 t0  (3V0  0  3V 2  0) 6 1 t1  (0  3V1  0  3V3 ) 6 Chuyển sang dạng ma trận ta được: P0  1 4 1 0 V0      P1  1  0 1 4 1 V1  S     KR t 0  6  3 0 3 0 V 2       t1   0 3 0 3 V3  Thay kết quả tìm được vào đường cong Ferguson ta tìm được cách biểu diễn đường cong B-spline đồng nhất bậc 3 r(u) =U C S =UCKR Với 0 ≤ u ≤ 1 = U (C K) R U = [1 u u2 u3 ] C – ma trận hệ số Ferguson 1 4 1 0  3 0 3 0 1 N   6 3 6 3 0   1 3  3 1 R = [V0 V1 V2 V3 ]T Trong đó N- hệ số đường cong B-spline bậc ba Đường cong B-spline đồng nhất bậc ba viết dưới dạng biểu thức đại số như sau: 1  3u  3u 2  u 3 4  6u 2  3u 3 1  3u  3u 2  3u 3 u3 r( u )  V0  V1  V2  V3 6 6 6 6 Đặt: 10 Học viên: Vũ Quang Lương
  11. Phương pháp xây dựng bề mặt cho CAD/CAM 1  3u  3u 2  u 3 S 0 ,3 (u )  6 4  6u 2  3u 3 S1,3 (u )  6 1  3u  3u 2  3u 3 S 2, 3 ( u )  6 u3 S 3,3 (u )  6 Đường cong B-spline viết dưới dạng biểu thức đại số: 3 r (u )   S i ,n (u ).Vi i 0 Tập phương trình đại số Si,3(u) với i = 0,B-spline đồng nhất bậc ba hay còn gọi là hàm hỗn hợp B-spline. - Ví dụ: đường cong B-spline bậc 3 %function bspline(P,n) hold off; % Vi tri vecto P = [0 20 0; 10 40 150 ; 30 -70 20]; %P = [p1x p1y p1z; %p2x p2y p2z; %p3x p3y p3z]; X = [0 0 0 1 1 1+eps]; tmin=0; tmax=1; n = 2; Bs = zeros(51,3); for i = 1:51 t = tmin + (tmax-tmin)*(i-1)/50; for j = 1:(n+1) Bs(i,:) = Bs(i,:) + P(j,:)*bsplinebasis(j,n+1,t,X); end end plot3(Bs(:,1),Bs(:,2),Bs(:,3),P(:,1),P(:,2),P(:,3),'-*r','LineWidth',2); %axis([500 0 0 500]); title('B-Spline bac ba'); grid on Ta sẽ có một đường B-spline bậc ba như sau: 11 Học viên: Vũ Quang Lương
  12. Phương pháp xây dựng bề mặt cho CAD/CAM 1.3. Mảnh mặt Berier Bây giờ chúng ta xây dựng mảnh mặt Bezier từ các đường cong Bezier tương tự như phương pháp hình thành mảnh mặt Ferguson đã nêu trên. Giả thiết rằng chúng ta có mảng 4x4 đỉnh điều khiển Vi,j   được bố trí như trên hình 4. V03 V13 V02 V12 V23 v =0 V22 V01 V11 V21 V32 V33 V31 V00 V10 V20 u =0 V30 Hình 4. Mảnh mặt Bezier bậc 3 Các đỉnh điều khiển liên kết với nhau bằng đa thức Bernstein, mảnh mặt Bezier bậc 3 được xác định như sau: 12 Học viên: Vũ Quang Lương
  13. Phương pháp xây dựng bề mặt cho CAD/CAM 3 3 r(u, v)   B3 (u) B 3 (v)Vij i j i 0 j  0 3 3 3! 3! r(u, v)   u i (1  u )3i v j (1  v)3 j (10) i 0 j 0 (3  i )!i! (3  j )! j! = U M B MT VT Trong đó: U = 1 u u 2 u 3  và V = 1 v v 2 v3  1 0 0 0  3 3 0 0 M=    3 6 3 0   1 3  3 1 V00 V01 V02 V03  V V11 V12 V13  B   10  V20 V21 V22 V23    V30 V31 V32 V33  M được gọi là ma trận hệ số Bezier B là ma trận hệ số điều khiển Bezier. Phương trình mảnh mặt Bezier tổng quát bậc n và m điều khiển như sau: m n r(u, v)   Bim (u ) B n (v)Vij j (11) i  0 j 0 Trong đó: m! Bim (u )  u i (1  u ) mi (m  i )!i! n! B n (v )  j v j (1  v) n j (n  j )! j! Trong CAD/CAM người ta thường sử dụng mảnh mặt Bezier bậc m=n=5 hoặc m=n=7. Khi bậc m=n=5 số đỉnh điều khiển cần thiết là 36. Chúng ta có thể tiến hành tăng hoặc giảm bậc của phương trình mảnh mặt tam giác Bezier. 13 Học viên: Vũ Quang Lương
  14. Phương pháp xây dựng bề mặt cho CAD/CAM Ví dụ bề mặt Berierbậc 2 pr = 20; P = zeros(3,3,3); P(1,1,:) = [0 3 -1]; P(1,2,:) = [0 7 5]; P(1,3,:) = [0 6 1]; P(2,1,:) = [2 3 1]; P(2,2,:) = [3 10 -2]; P(2,3,:) = [1 7 0]; P(3,1,:) = [2 3 1]; P(3,2,:) = [4 5 0]; P(3,3,:) = [5 7 3]; n = 2; m = 2; % Knot vectors X = [0 0 0.5 1+eps 1+eps]; Y = [0 0 0.5 1+eps 1+eps]; Q = zeros(pr+1,pr+1); R = zeros(pr+1,pr+1); S = zeros(pr+1,pr+1); for g = 1:(pr+1) u = (g-1)/pr; for h = 1:(pr+1) v = (h-1)/pr; for i = 1:(n + 1) for j = 1:(m + 1) Q(g,h)=Q(g,h)+ P(i,j,1)*bsplinebasis(i,m,u,X)*bsplinebasis(j,n,v,Y); R(g,h)=R(g,h)+ P(i,j,2)*bsplinebasis(i,m,u,X)*bsplinebasis(j,n,v,Y); S(g,h)=S(g,h)+ P(i,j,3)*bsplinebasis(i,m,u,X)*bsplinebasis(j,n,v,Y); end end end end hold off; surf(Q,R,S,'EdgeColor','none', 'FaceAlpha', 1); hold on; surf(P(:,:,1) ,P(:,:,2), P(:,:,3),'FaceColor', 'none','LineWidth',1.0); title('Be mat Bezier bac hai'); 14 Học viên: Vũ Quang Lương
  15. Phương pháp xây dựng bề mặt cho CAD/CAM 1.4. Mảnh mặt B-spline đồng nhất Mặt B-spline đồng nhất bậc ba của hai biến u và v được biểu diễn bởi phương trình sau: 3 3 r (u, v )    N i3 (u ) N 3 (u )Vij j Với 0 ≤ u ≤ 1 i 0 j 0 = U N B NT V T Trong đó: U = [ 1 u u2 u3 ] V = [ 1 v v2 v3 ] V00 V01 V02 V03  V V11 V12 V13  B   10  V20 V21 V22 V23    V30 V31 V32 V33  1 4 1 0  0 1  3 0 3  N 6 3 6 3 0   1 3  3 1 15 Học viên: Vũ Quang Lương
  16. Phương pháp xây dựng bề mặt cho CAD/CAM 1  3u  3u 2  u 3 N 0,3 (u )  6 4  6u 2  3u 3 N 1,3 (u )  6 1  3u  3u 2  3u 3 N 2 ,3 (u )  6 u3 N 3,3 (u )  6 Mặt B-spline đồng nhất được thể hiện dưới hình sau: V03 V13 V02 V12 V23 V22 V01 V11 V32 V33 v u V21 V31 V 00 V10 V20 V30 Măt cong B-spline đồng nhất bậc hai được em như là tích tensor của đường cong B-spline đồng nhất bậc hai r(u) = U N 2 R. Mặt đồng nhất B-spline có thể có bậc của hai biến u và v khác nhau. Ví dụ mặt B-spline có biến u hoặc biến v bậc hai, phương trình được biểu diễn như sau: r(u)= U N B N2T VT Với 0 ≤ u ≤ 1 Trong đó: U = [ 1 u u2 u3 ] V = [ 1 v v2 v3 ] V00 V01 V02  V V11 V12  B   10  V20 V21 V22    V30 V31 V32  16 Học viên: Vũ Quang Lương
  17. Phương pháp xây dựng bề mặt cho CAD/CAM 1 4 1 0  3 0 3 0 1 N   6  3 6 3 0   1 3  3 1 1 1 0   2 2 0 N2     1  2 1   Ví dụ mảnh mặt B-spline : pr = 20; % cac diem P = zeros(4,3,3) P(1,2,:) = [2 1 2]; P(1,3,:) = [1 3 4]; P(1,4,:) = [1 7 3]; P(2,1,:) = [2 1 1]; P(2,2,:) = [2 -5 3]; P(2,3,:) = [2 -4 1]; P(2,4,:) = [1 10 6]; P(3,1,:) = [2 2 1]; P(3,2,:) = [3 2 0]; P(3,3,:) = [5 9 2]; P(3,4,:) = [2 3 -1]; P(4,1,:) = [1 2 1]; P(4,2,:) = [4 3 2]; P(4,3,:) = [3 5 5]; P(4,4,:) = [4 6 8]; n = 3; m = 3; % Knot vectors X = [0 0 0 0.5 1+eps 1+eps 1+eps]; Y = [0 0 0 0.5 1+eps 1+eps 1+eps]; Q = zeros(pr+1,pr+1); R = zeros(pr+1,pr+1); S = zeros(pr+1,pr+1); for g = 1:(pr+1)u u = (g-1)/pr; for h = 1:(pr+1) v = (h-1)/pr; for i = 1:(n+1) for j = 1:(m + 1) Q(g,h)=Q(g,h)+ P(i,j,1)*bsplinebasis(i,n-1,u,X)*bsplinebasis(j,m-1,v,Y); R(g,h)=R(g,h)+ P(i,j,2)*bsplinebasis(i,n-1,u,X)*bsplinebasis(j,m-1,v,Y); S(g,h)=S(g,h)+ P(i,j,3)*bsplinebasis(i,n-1,u,X)*bsplinebasis(j,m-1,v,Y); end end end end hold off; 17 Học viên: Vũ Quang Lương
  18. Phương pháp xây dựng bề mặt cho CAD/CAM surf(Q,R,S,'EdgeColor','none', 'FaceAlpha', 1); hold on; surf(P(:,:,1) ,P(:,:,2), P(:,:,3),'FaceColor', 'none','LineWidth',1.0); title('Manh mat B-Spline '); 18 Học viên: Vũ Quang Lương
