Modem ADSL Router Allied_Telesyn AR236e

Chia sẻ: Tran Hoang | Ngày: | Loại File: DOC | Số trang:7

210
lượt xem
58
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Tài liệu tham khảo chuyên ngành quản trị mạng, giúp bạn biết cách lắp ráp và cài đặt các loại Modem ADSL.

Chủ đề:
Lưu

Nội dung Text: Modem ADSL Router Allied_Telesyn AR236e

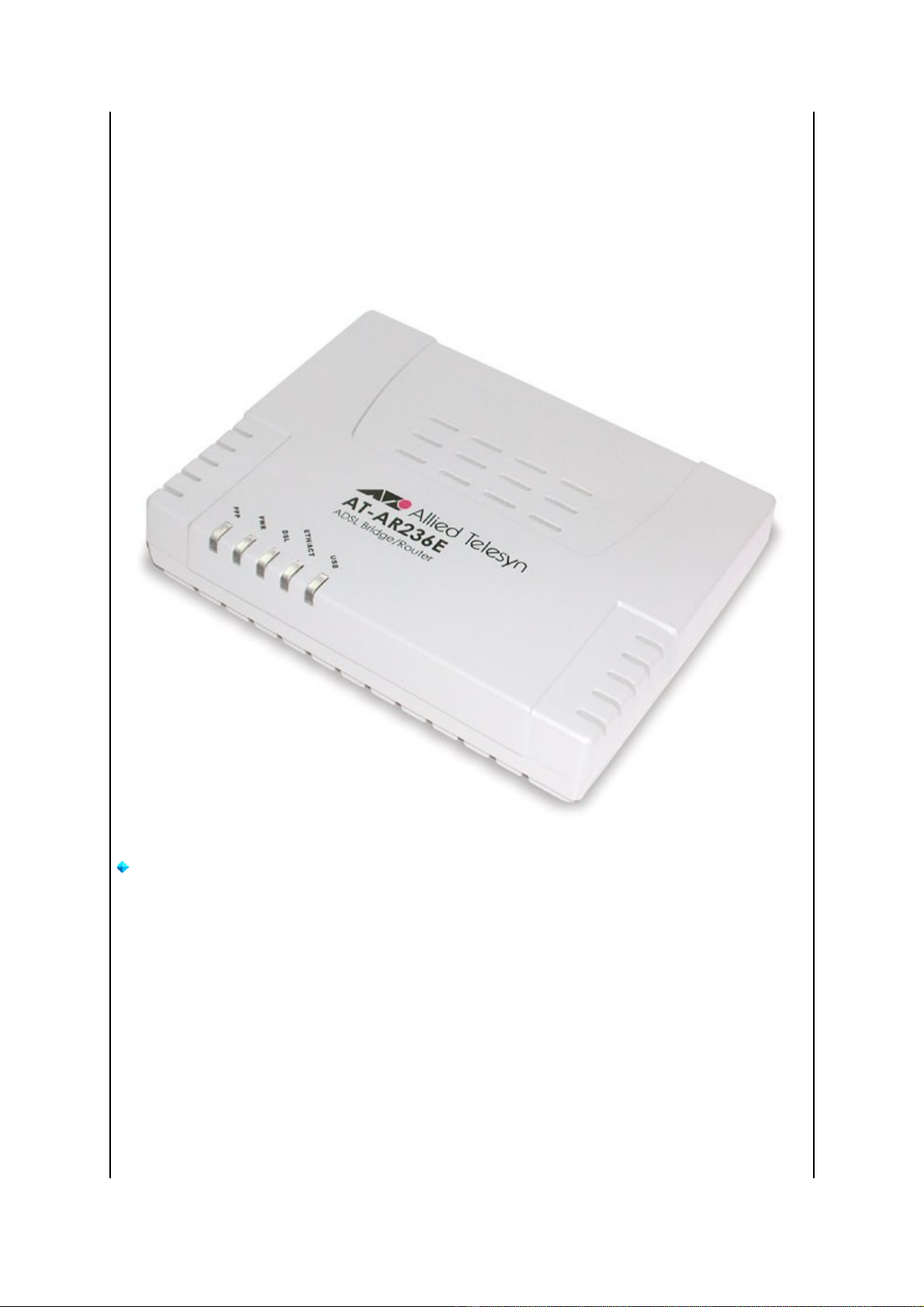

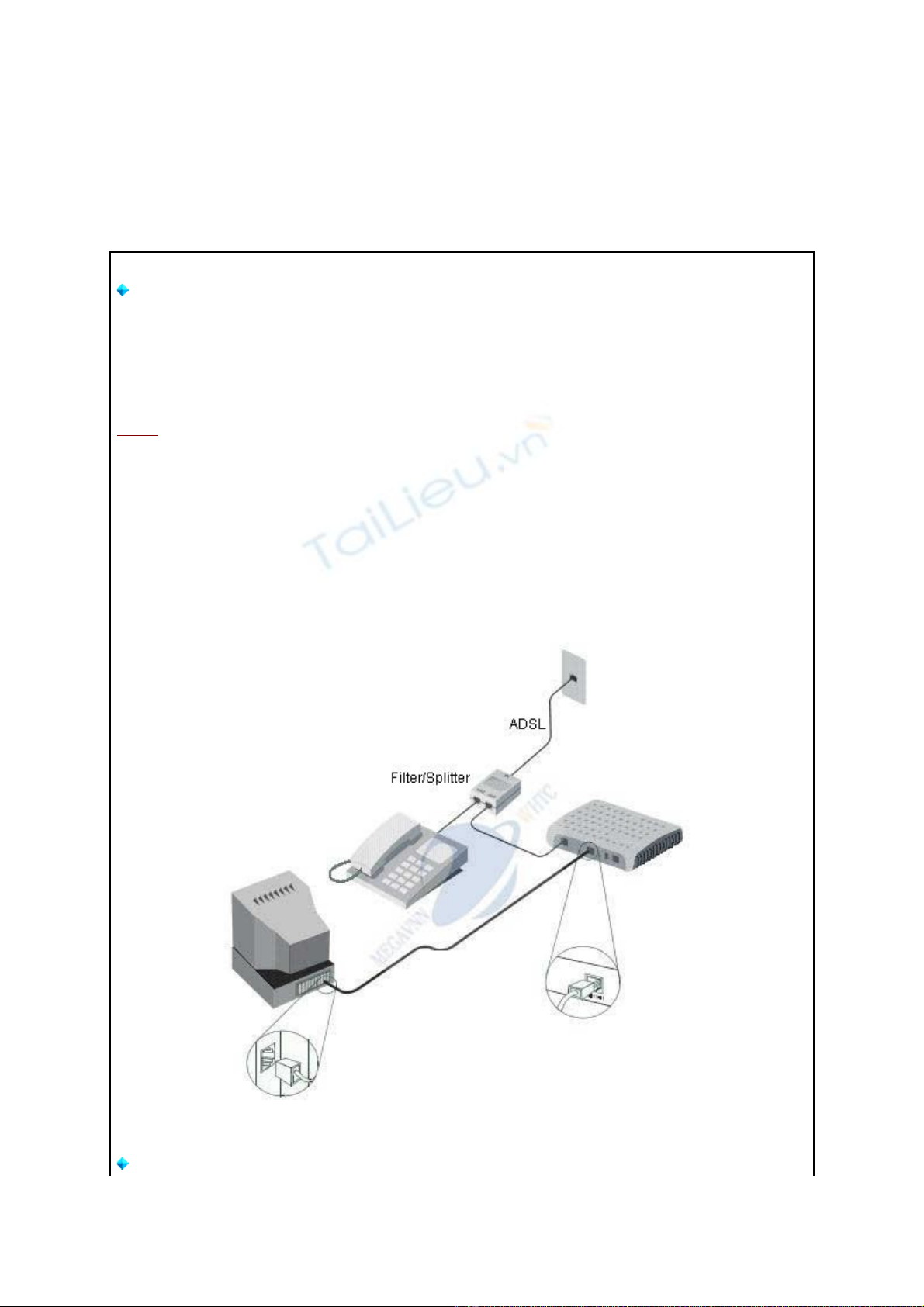

  1. Hướng dẫn cài đặt modem ADSL Allied Telesyn AR­236E Bước 1. Lắp đặt thiết bị (xem hình 1)  Lắp đường dây ADSL vào modem  Nếu có dùng chung với máy điện thoại thì lắp điện thoại qua Filter hoặc Splitter  Nối modem từ cổng mạng RJ45 vào card mạng của máy tính  Nếu có nhiều máy tính dùng chung 1 đường dây ADSL thì các máy tính phải nối vào  Hub/Switch Lưu ý:   Khi lắp đặt đường dây ADSL nếu có dùng chung máy điện thoại thì các máy điện thoại phải  mắc qua Filter hoặc Splitter. Không mắc điện thoại song song mà không lắp Filter hoặc  Splitter (nếu mắc máy điện thoại song song không qua Filter hoặc Splitter sẽ gây nhiễu làm  mất đồng bộ hoặc đồng bộ không ổn định) .  Không lắp chống sét thoại trước khi mắc vào modem ADSL (nếu có mắc chống sét thoại  trước modem ADSL sẽ xãy ra tình trạng không đồng bộ hoặc đồng bộ không ổn định). Nếu  muốn lắp chống sét cho đường dây ADSL chúng ta phải trang bị thiết bị chống sét chuyên  dụng cho đường dây ASDL. Hình 1 Bước 2. Kiểm tra tín hiệu đèn trên modem
  2. Biểu hiện nhận biết modem đã đồng bộ hay chưa rất đơn giản bằng cách chúng ta quan sát đèn led  trên modem (xem hình 2). Đối với modem AlliedTelesyn thì đèn đồng bộ ký hiệu là: đèn DSL nếu đèn DSL sáng xanh và  không nhấp nháy tức modem đã đồng bộ, ngược lại nếu đèn tín hiệu đồng bộ tắt hoặc nhấp nháy  tức modem chưa đồng bộ, chúng ta kiểm tra lại việc đấu nối thiết bị hoặc gọi 800126 kiểm tra đường  dây. Sau khi modem ADSL đã đồng bộ chúng ta tiến hành cài đặt các bước tiếp theo. Hình 2 Bước 3. Gán IP cho máy tính Đây là bước khai báo địa chỉ IP của máy tính sao cho modem ADSL và máy tính "hiểu nhau" bắt  tay và làm việc được với nhau tức là máy tính và modem đã thông với nhau để máy tính thông qua  modem ADSL sử dụng được Internet. Gán IP động Đối với các hệ điều hành Microsoft Windows mặc định thì sau khi cài đặt xong hệ điều hành,  Network Adapter đều gán IP động. Có nghĩa là chúng ta không cần phải thực hiện thao tác gán IP  cho máy tính mà cũng có thể đăng nhập vào cấu hình modem được ngay. Tuy nhiên, để kiểm tra  xem Network Adapter đã chọn gán IP động hay chưa chúng ta làm theo các bước sau:  Chọn Start  Settings  Control Panel  Network Connections  Nhấp chuột phải (right click) vào biểu tượng Local Area Network chọn Properties  Tại tab General chọn dòng Internet Protocol (TCP/IP) chọn Properties  Gán IP động, chọn Obtain an IP address automatically (xem hình 3)

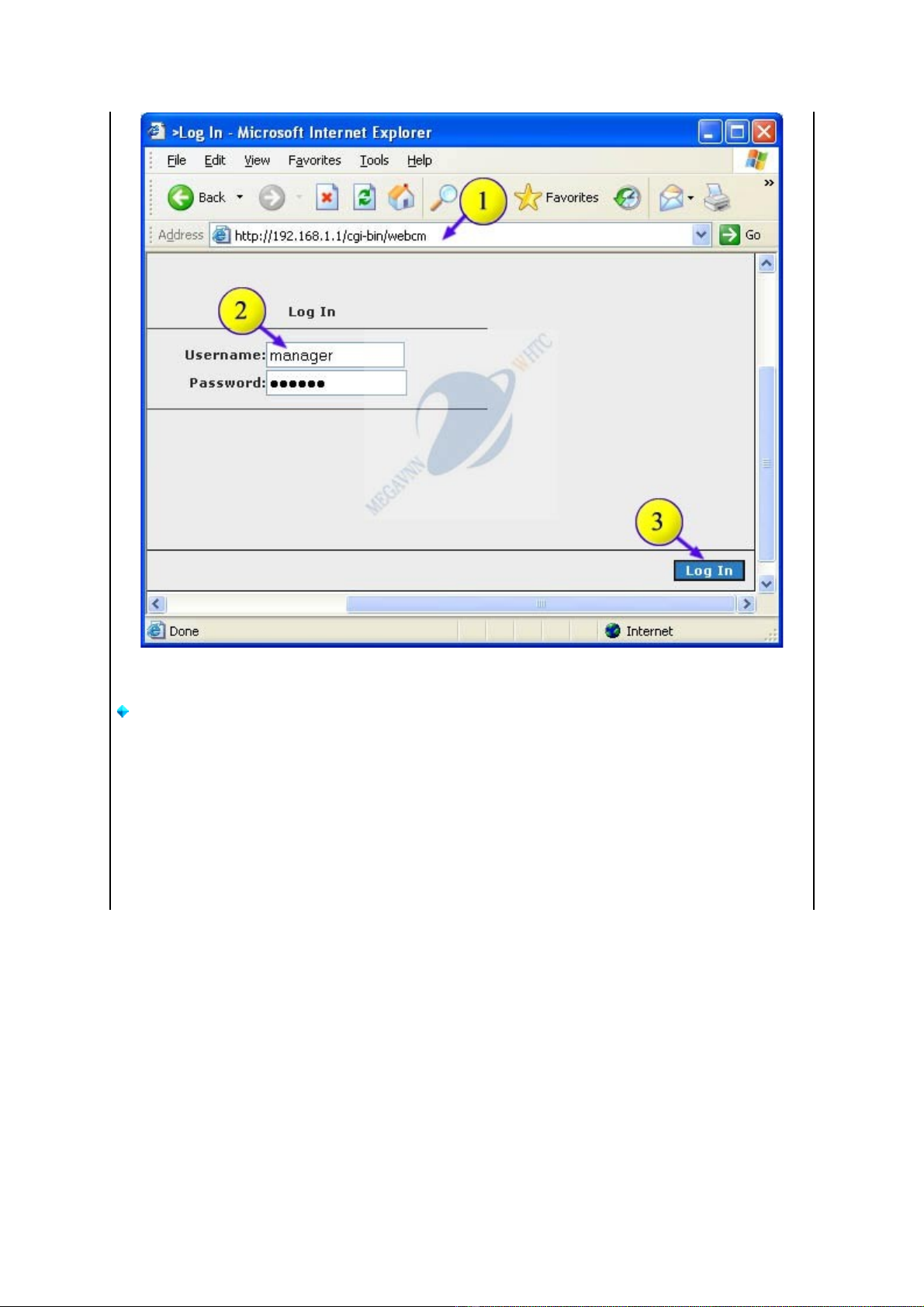

  3. Hình 3 Bước 4. Đăng nhập cấu hình modem Để cài đặt modem ADSL việc đầu tiên là chúng ta phải gán IP của máy tính cho cùng lớp mạng với  địa chỉ IP của modem sau đó chúng ta đăng nhập vào modem để cấu hình modem. Mở trình duyệt Internet Explorer và gõ vào địa chỉ IP của modem: http://192.168.1.1/ rồi nhấn Enter.  Khi đó sẽ xuất hiện hộp thoại yêu cầu nhập Username và Password đăng nhập modem. Username chúng ta nhập: manager Password là: friend sau đó nhấn nút Log in (xem hình 4)

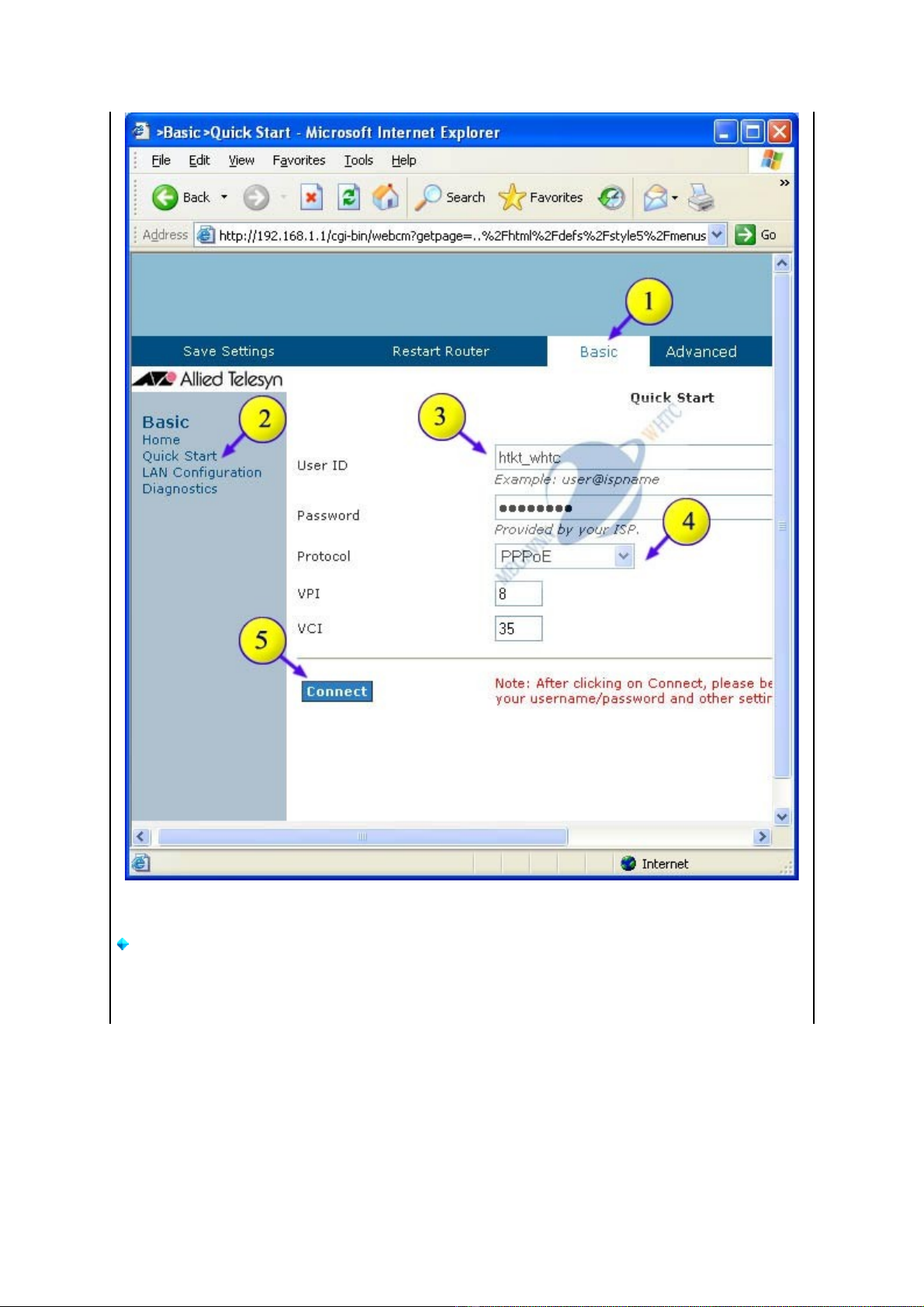

  4. Hình 4 Bước 5. Cài đặt kết nối Internet cho modem Để cài đặt modem chúng ta tiến hành thực hiện các bước sau:  Chọn Basic sau đó chọn Quick Start (xem hình 5)  User ID: chúng ta nhập vào username truy cập (username đăng ký đường dây ADSL do  Công ty Điện thoại cung cấp).  Password: nhập password truy cập (password kèm theo username truy cập)  Protocol: chọn PPPoE  VPI=8, VCI=35  Chọn Connect (nếu đúng các thông số thì modem sẽ tự động kết nối Internet)
  5. Hình 5 Bước 6. Lưu cấu hình modem Sau khi cài đặt và kết nối Internet chúng ta chọn vào Save Settings để lưu cấu hình modem, lần  sau modem giữ kết nối và tự động kết nối Internet khi mỗi lần bật nguồn (xem hình 6)
  6. Hình 6 Bước 7. Kiểm tra kết nối Internet  Chọn Basic sau đó chọn Home (xem hình 7)  Tại bảng Connection Information nếu thấy có WAN IP tức modem đã kết nối Internet  Ngoài ra chúng ta cũng có thể nhận biết modem đã kết nối Internet hay chưa bằng cách  quan sát đèn PPP trên modem, nếu đèn PPP sáng xanh tức modem đã kết nối Internet  (xem hình 2).
  7. Hình 7 Tham khảo các bài viết có liên quan @ Cài đặt các modem do Công ty Điện Thoại khuyến mãi @ Cài đặt các modem cổng USB dạng Dial­up @ Cài đặt các modem Wireless thông dụng @ Bảng thông số mặc định các loại modem thông dụng
