Modem ADSL Router Linksys AM300

Chia sẻ: Tran Hoang | Ngày: | Loại File: DOC | Số trang:7

0
210
lượt xem
47
download

Modem ADSL Router Linksys AM300

Mô tả tài liệu
  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Tham khảo tài liệu 'modem adsl router linksys am300', công nghệ thông tin, quản trị mạng phục vụ nhu cầu học tập, nghiên cứu và làm việc hiệu quả

Chủ đề:
Lưu

Nội dung Text: Modem ADSL Router Linksys AM300

  1. Hướng dẫn cài đặt modem ADSL LinkSys AM300 Bước 1. Lắp đặt thiết bị (xem hình 1)  Lắp đường dây ADSL vào modem  Nếu có dùng chung với máy điện thoại thì lắp điện thoại qua Filter hoặc Splitter  Nối modem từ cổng mạng RJ45 vào card mạng của máy tính  Nếu có nhiều máy tính dùng chung 1 đường dây ADSL thì các máy tính phải nối vào  Hub/Switch Lưu ý:   Khi lắp đặt đường dây ADSL nếu có dùng chung máy điện thoại thì các máy điện thoại phải  mắc qua Filter hoặc Splitter. Không mắc điện thoại song song mà không lắp Filter hoặc  Splitter (nếu mắc máy điện thoại song song không qua Filter hoặc Splitter sẽ gây nhiễu làm  mất đồng bộ hoặc đồng bộ không ổn định) .  Không lắp chống sét thoại trước khi mắc vào modem ADSL (nếu có mắc chống sét thoại  trước modem ADSL sẽ xãy ra tình trạng không đồng bộ hoặc đồng bộ không ổn định). Nếu  muốn lắp chống sét cho đường dây ADSL chúng ta phải trang bị thiết bị chống sét chuyên  dụng cho đường dây ASDL. Hình 1 Bước 2. Kiểm tra tín hiệu đèn trên modem

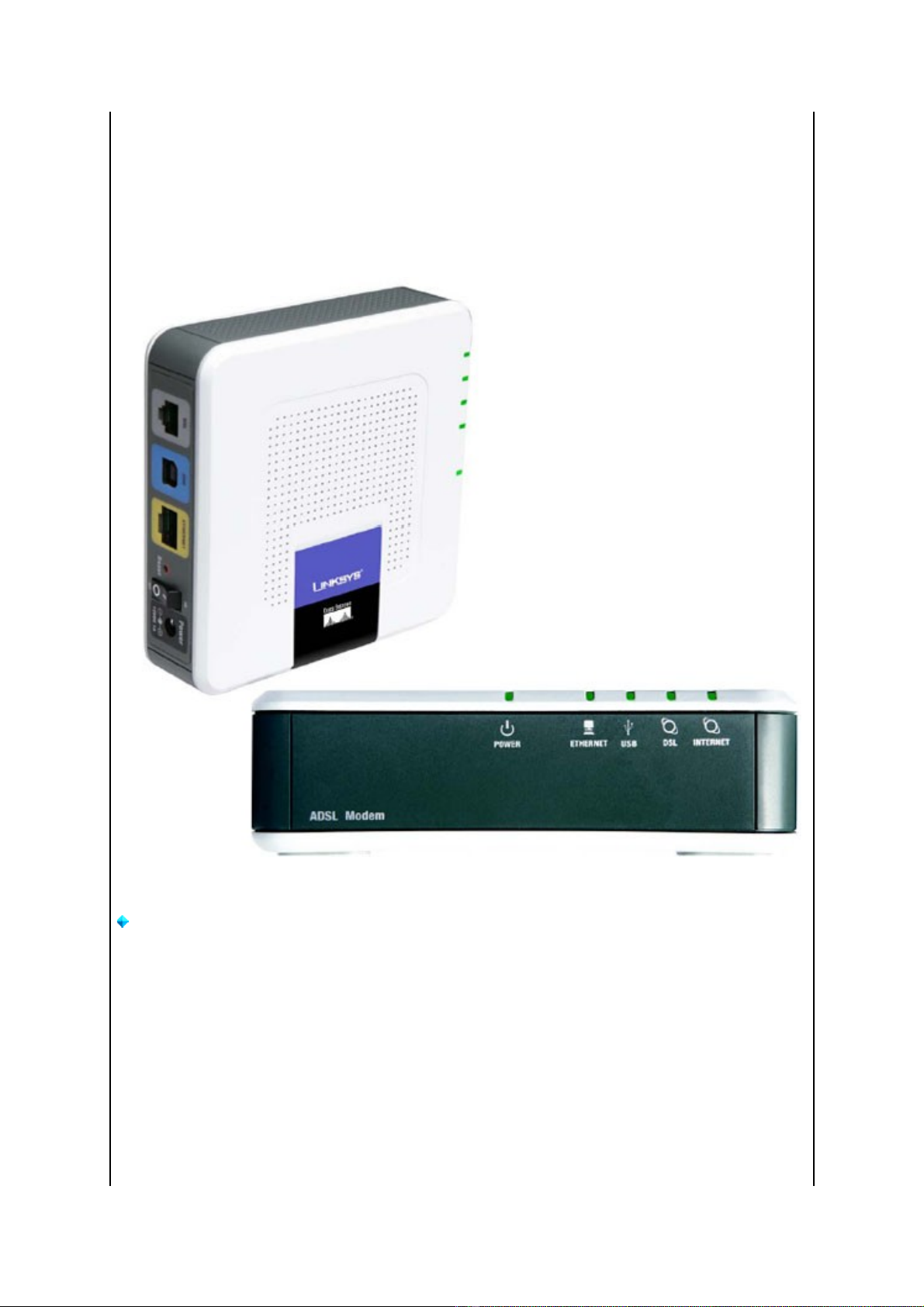

  2. Biểu hiện nhận biết modem đã đồng bộ hay chưa rất đơn giản bằng cách chúng ta quan sát đèn led  trên modem (xem hình 2). Đối với modem Linksys thì đèn đồng bộ ký hiệu là: đèn DSL nếu đèn DSL sáng xanh và không nhấp  nháy tức modem đã đồng bộ, ngược lại nếu đèn tín hiệu đồng bộ tắt hoặc nhấp nháy tức modem  chưa đồng bộ, chúng ta kiểm tra lại việc đấu nối thiết bị hoặc gọi 800126 kiểm tra đường dây. Sau khi modem ADSL đã đồng bộ chúng ta tiến hành cài đặt các bước tiếp theo. Hình 2 Bước 3. Gán IP cho máy tính Đây là bước khai báo địa chỉ IP của máy tính sao cho modem ADSL và máy tính "hiểu nhau" bắt  tay và làm việc được với nhau tức là máy tính và modem đã thông với nhau để máy tính thông qua  modem ADSL sử dụng được Internet. Gán IP động Đối với các hệ điều hành Microsoft Windows mặc định thì sau khi cài đặt xong hệ điều hành,  Network Adapter đều gán IP động. Có nghĩa là chúng ta không cần phải thực hiện thao tác gán IP  cho máy tính mà cũng có thể đăng nhập vào cấu hình modem được ngay. Tuy nhiên, để kiểm tra  xem Network Adapter đã chọn gán IP động hay chưa chúng ta làm theo các bước sau:  Chọn Start  Settings  Control Panel  Network Connections  Nhấp chuột phải (right click) vào biểu tượng Local Area Network chọn Properties

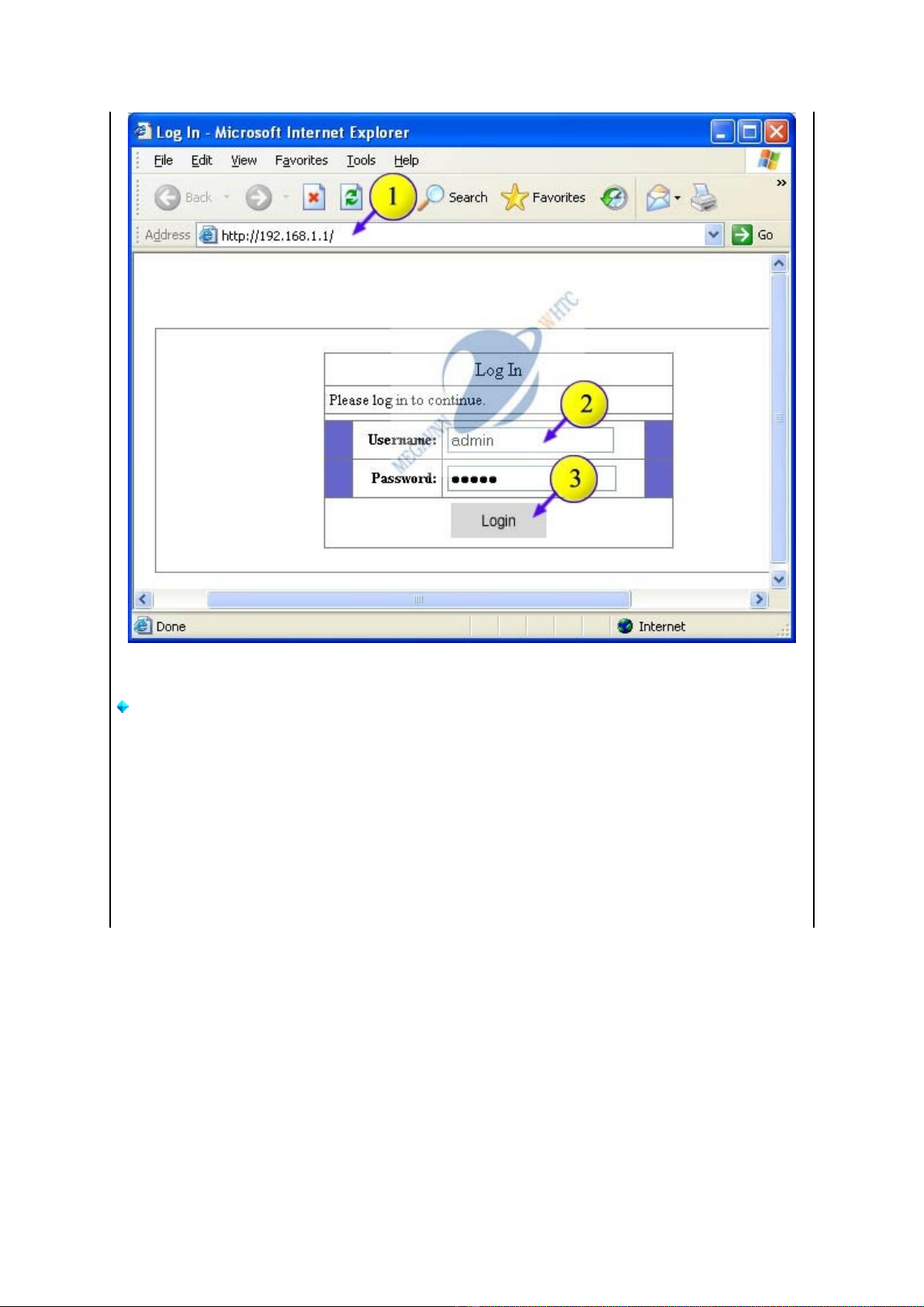

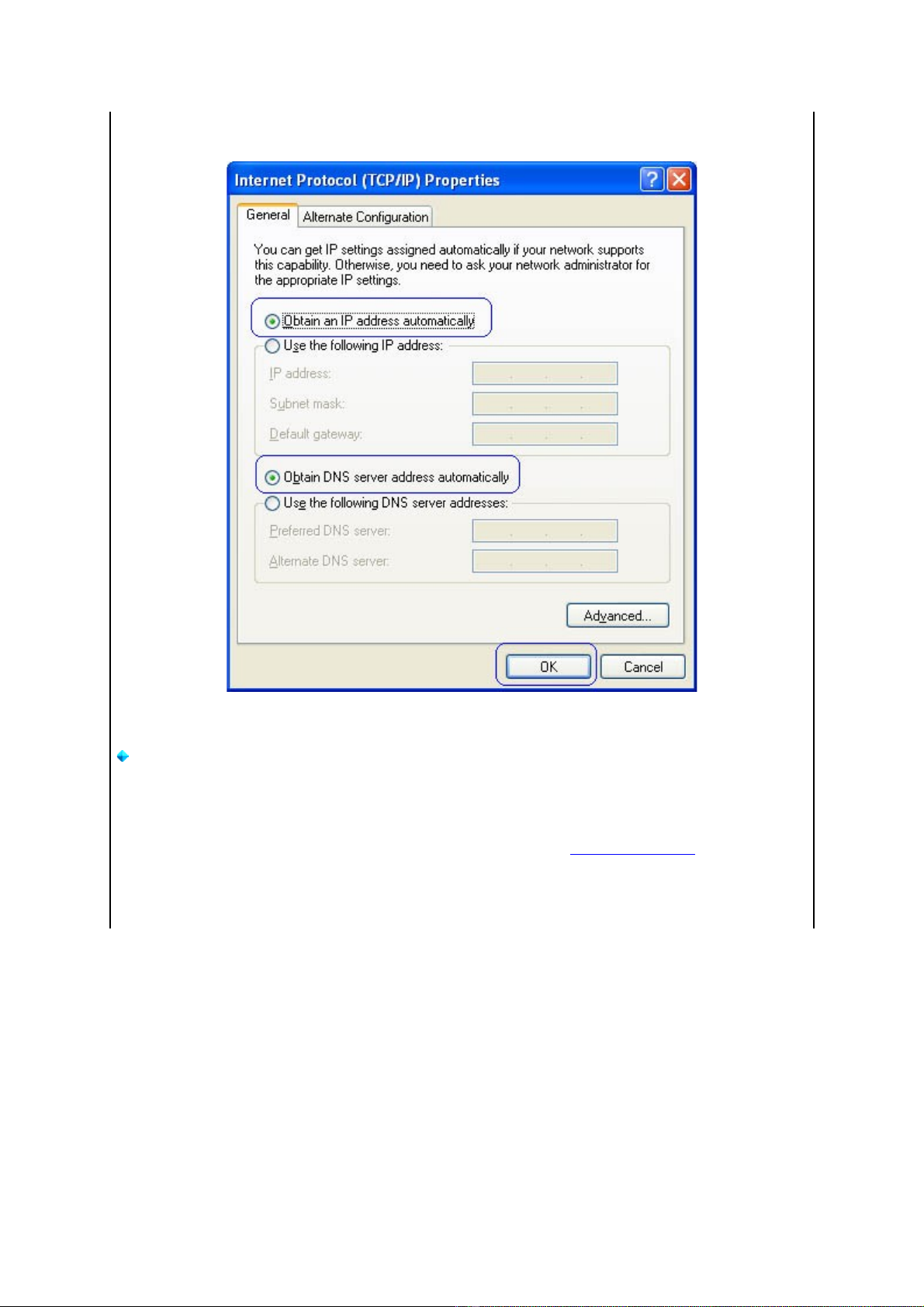

  3.  Tại tab General chọn dòng Internet Protocol (TCP/IP) chọn Properties  Gán IP động, chọn Obtain an IP address automatically (xem hình 3) Hình 3 Bước 4. Đăng nhập cấu hình modem Để cài đặt modem ADSL việc đầu tiên là chúng ta phải gán IP của máy tính cho cùng lớp mạng với  địa chỉ IP của modem sau đó chúng ta đăng nhập vào modem để cấu hình modem. Mở trình duyệt Internet Explorer và gõ vào địa chỉ IP của modem: http://192.168.1.1/ rồi nhấn Enter.  Khi đó sẽ xuất hiện hộp thoại yêu cầu nhập Username và Password đăng nhập modem. Username chúng ta nhập: admin Password là: admin sau đó nhấn nút Login (xem hình 4)

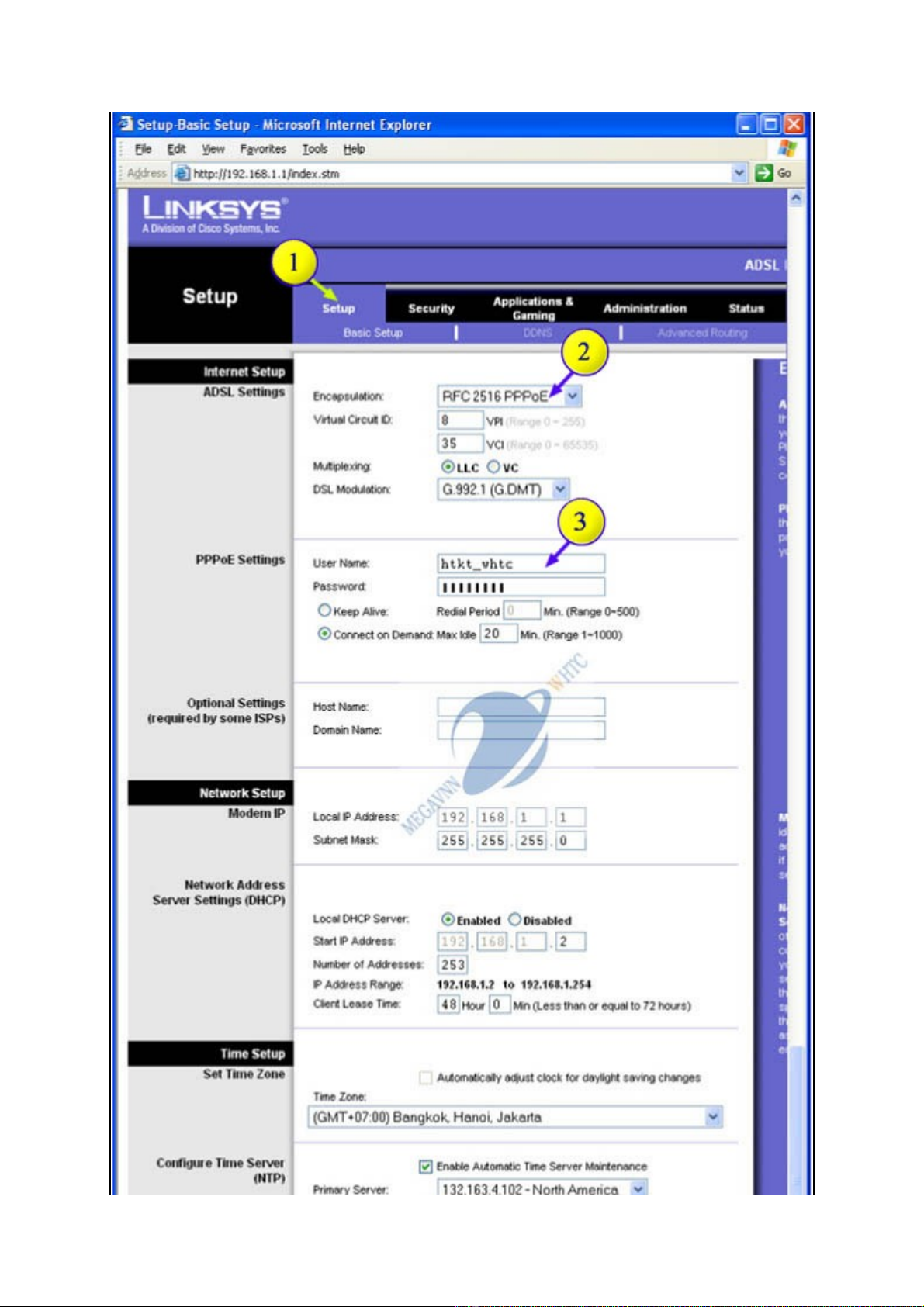

  4. Hình 4 Bước 5. Cài đặt kết nối Internet cho modem và lưu cấu hình modem Để cài đặt modem chúng ta tiến hành thực hiện các bước sau:  Chọn tab Setup sau đó chọn Basic Setup (xem hình 5)  Encapsulation: chọn PPPoE  VPI=8, VCI=35  Username: chúng ta nhập vào username truy cập (username đăng ký đường dây ADSL do  Công ty Điện thoại cung cấp).  Password: nhập password truy cập (password kèm theo username truy cập)  Chọn Save Settings để lưu cấu hình modem và hoàn tất quá trình cài đặt (nếu đúng các  thông số thì modem sẽ tự động kết nối Internet)
  5. Hình 5 Bước 6. Kiểm tra kết nối Internet  Chọn Status bên góc phải màn hình sau đó chọn Modem (xem hình 6)  Tại bảng Internet Connection nếu thấy có WAN IP tức modem đã kết nối Internet  Ngoài ra chúng ta cũng có thể nhận biết modem đã kết nối Internet hay chưa bằng cách  quan sát đèn Internet trên modem, nếu đèn Internet sáng cam tức modem đã kết nối  Internet (xem hình 2). Hình 6
