Hướng dẫn cài đặt modem ADSL Planet ADE4400 /ADE3400 Bước 1. Lắp đặt thiết bị (xem hình 1)  Lắp đường dây ADSL vào modem  Nếu có dùng chung với máy điện thoại thì lắp điện thoại qua Filter hoặc Splitter  Nối modem từ cổng mạng RJ45 vào card mạng của máy tính  Nếu có nhiều máy tính dùng chung 1 đường dây ADSL thì các máy tính phải nối vào Hub/Switch Lưu ý:  Khi lắp đặt đường dây ADSL nếu có dùng chung máy điện thoại thì các máy điện thoại phải mắc qua Filter hoặc Splitter. Không mắc điện thoại song song mà không lắp Filter hoặc Splitter (nếu mắc máy điện thoại song song không qua Filter hoặc Splitter sẽ gây nhiễu làm mất đồng bộ hoặc đồng bộ không ổn định) .  Không lắp chống sét thoại trước khi mắc vào modem ADSL (nếu có mắc chống sét thoại trước modem ADSL sẽ xãy ra tình trạng không đồng bộ hoặc đồng bộ không ổn định). Nếu muốn lắp chống sét cho đường dây ADSL chúng ta phải trang bị thiết bị chống sét chuyên dụng cho đường dây ASDL. Hình 1 Bước 2. Kiểm tra tín hiệu đèn trên modem
Biểu hiện nhận biết modem đã đồng bộ hay chưa rất đơn giản bằng cách chúng ta quan sát đèn led trên modem (xem hình 2). Đối với modem Planet thì đèn đồng bộ ký hiệu là: đèn ADSL nếu đèn ADSL sáng xanh và không nhấp nháy tức modem đã đồng bộ, ngược lại nếu đèn tín hiệu đồng bộ tắt hoặc nhấp nháy tức modem chưa đồng bộ, chúng ta kiểm tra lại việc đấu nối thiết bị hoặc gọi 800126 kiểm tra đường dây. Sau khi modem ADSL đã đồng bộ chúng ta tiến hành cài đặt các bước tiếp theo. Hình 2 Bước 3. Gán IP cho máy tính Đây là bước khai báo địa chỉ IP của máy tính sao cho modem ADSL và máy tính "hiểu nhau" bắt tay và làm việc được với nhau tức là máy tính và modem đã thông với nhau để máy tính thông qua modem ADSL sử dụng được Internet. Gán IP động Đối với các hệ điều hành Microsoft Windows mặc định thì sau khi cài đặt xong hệ điều hành, Network Adapter đều gán IP động. Có nghĩa là chúng ta không cần phải thực hiện thao tác gán IP cho máy tính mà cũng có thể đăng nhập vào cấu hình modem được ngay. Tuy nhiên, để kiểm tra xem Network Adapter đã chọn gán IP động hay chưa chúng ta làm theo các bước sau:

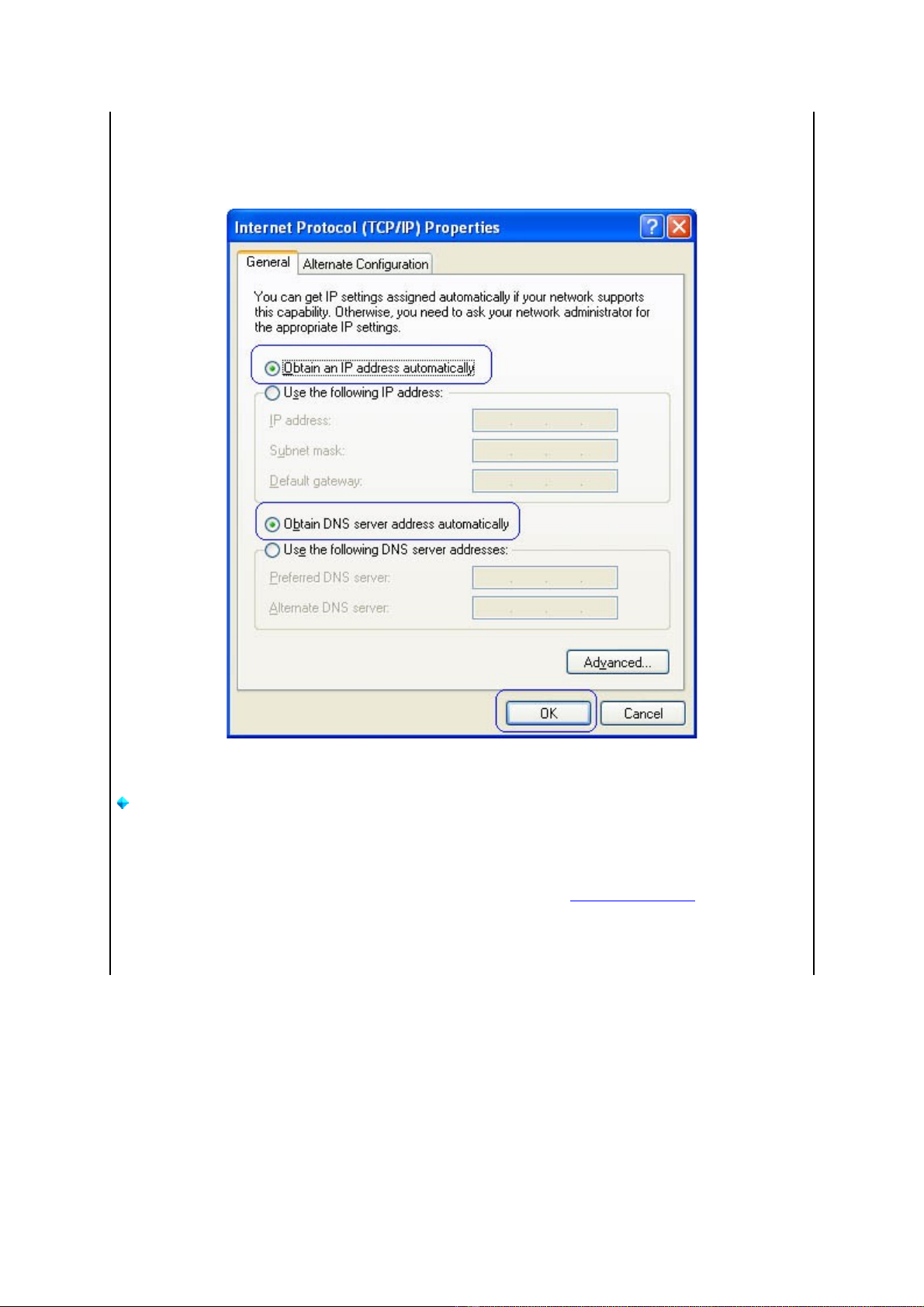

 Chọn Start  Settings  Control Panel  Network Connections  Nhấp chuột phải (right click) vào biểu tượng Local Area Network chọn Properties  Tại tab General chọn dòng Internet Protocol (TCP/IP) chọn Properties  Gán IP động, chọn Obtain an IP address automatically (xem hình 3) Hình 3 Bước 4. Đăng nhập cấu hình modem Để cài đặt modem ADSL việc đầu tiên là chúng ta phải gán IP của máy tính cho cùng lớp mạng với địa chỉ IP của modem sau đó chúng ta đăng nhập vào modem để cấu hình modem. Mở trình duyệt Internet Explorer và gõ vào địa chỉ IP của modem: http://192.168.1.1/ rồi nhấn Enter. Khi đó sẽ xuất hiện hộp thoại yêu cầu nhập Username và Password đăng nhập modem. Username chúng ta nhập: admin Password là: admin sau đó nhấn nút OK (xem hình 4)

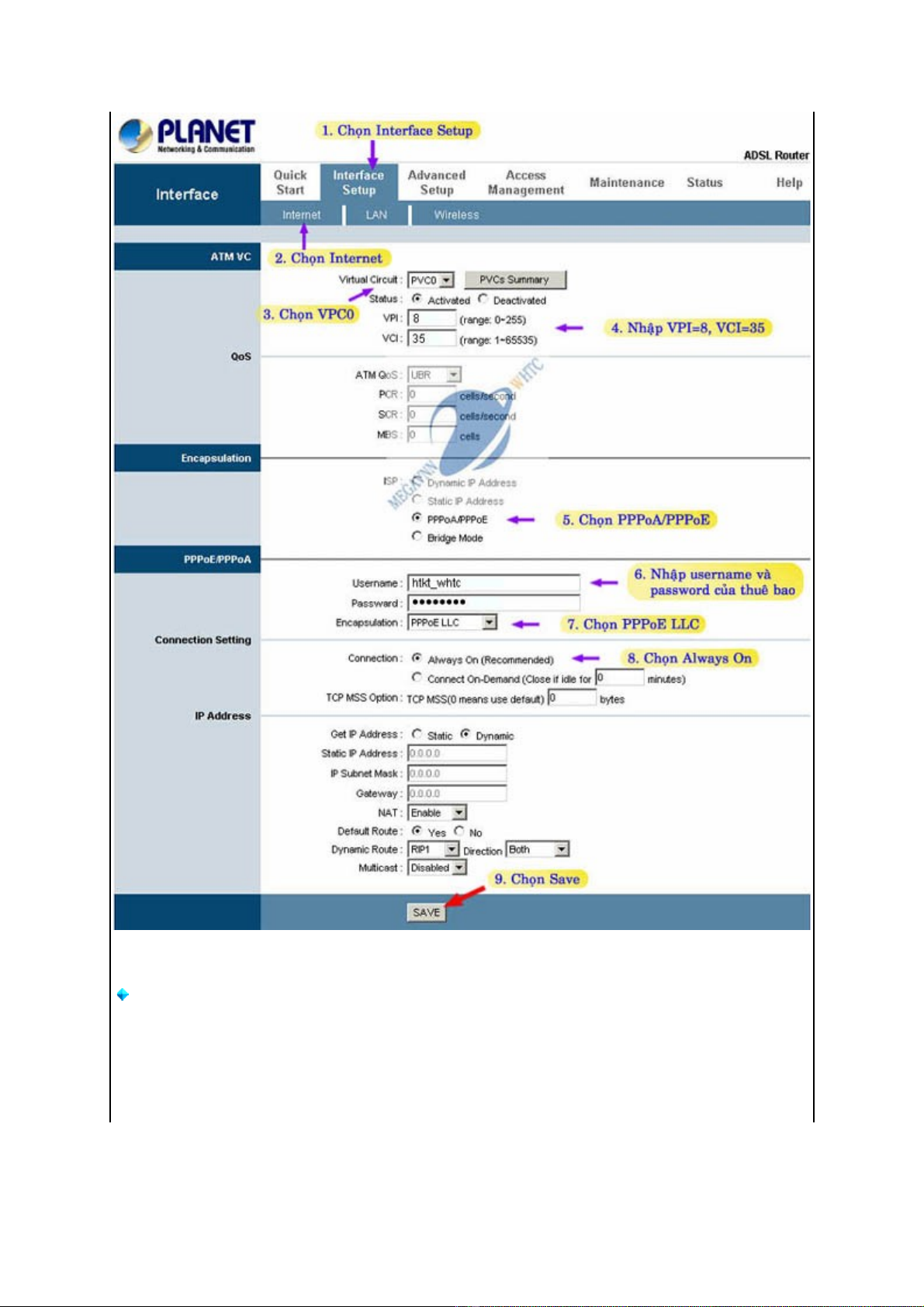

Hình 4 Bước 5. Cài đặt kết nối Internet cho modem và lưu cấu hình modem Để cài đặt modem chúng ta tiến hành thực hiện các bước sau:  Chọn tab Interface Setup sau đó chọn Internet (xem hình 5)  Virtual Circuit: chọn PVC0  Status: chọn Activated  VPI=8, VCI=35  Encapsulation: chọn PPPoE  Username: chúng ta nhập vào username truy cập (username đăng ký đường dây ADSL do Công ty Điện thoại cung cấp).  Password: nhập password truy cập (password kèm theo username truy cập)  Chọn Save để lưu cấu hình modem và hoàn tất quá trình cài đặt (nếu đúng các thông số thì modem sẽ tự động kết nối Internet)
Hình 5 Bước 6. Kiểm tra kết nối Internet  Chọn Status bên góc phải màn hình sau đó chọn Device Info (xem hình 6)  Tại bảng WAN nếu thấy có WAN IP tức modem đã kết nối Internet  Ngoài ra chúng ta cũng có thể nhận biết modem đã kết nối Internet hay chưa bằng cách quan sát đèn PPP trên modem, nếu đèn PPP sáng xanh tức modem đã kết nối Internet (xem hình 2).
Hình 6
