UPS (Uninterruptible Power Supply) hay bộ lưu điện là thiết bị có thể cung cấp điện
năng trong một khoảng thời gian tương ứng với công suất thiết kế nhằm duy trì
hoạt động của máy tính hoặc thiết bị điện khi điện lưới gặp sự cố.
Bài viết giới thiệu với bạn đọc khái niệm, cơ chế hoạt động của hai dòng sản phẩm UPS
Offline và Online nhằm giúp bạn đọc có sự lựa chọn phù hợp.
Khái niệm
Nguyên tắc hoạt
động của UPS dựa
trên việc biến đổi
điện áp một chiều từ
ắc quy sang dòng
điện xoay chiều phù
hợp với yêu cầu của
máy tính. Ngoài
chức năng chính là
bộ lưu điện dự
phòng thì một số UPS còn được bổ sung những chức năng khác như tự động ổn áp, ổn
tần, chống xung, lọc nhiễu hoặc chống sét lan truyền.
Phân loại UPS
Dựa trên nguyên tắc hoạt động, UPS được phân thành 2 dòng sản phẩm chính là Offline
và Online. UPS Offline cung cấp dòng điện đầu ra dạng sóng gần sin, dòng Online với
công nghệ chuyển đổi kép trực tuyến (Online Double Conversion), cung cấp dòng điện
đầu ra dạng sóng sin chuẩn. Bên cạnh đó, dòng UPS Offline cũng phân thành 2 nhánh là
Offline tiêu chuẩn và Offline cải tiến với công nghệ Line Interactive.
UPS Offline
UPS Offline tiêu chuẩn là dòng sản phẩm phổ dụng nhất trên thị trường hiện nay và có
giá rẻ hơn so với UPS Offline hỗ trợ công nghệ Line Interactive. Nguyên tắc hoạt động
của UPS Offline tiêu chuẩn là điện lưới đầu vào đi qua công tắc chuyển mạch trước khi
cấp cho tải sử dụng. UPS lúc này chỉ sử dụng bộ sạc (charger) để nạp đầy điện cho ắc
quy. Trường hợp điện lưới không ổn định (quá cao, quá thấp hoặc mất điện) thì UPS sẽ tự
Hình 1
động chuyển mạch (thông qua rơ-le), dùng nguồn từ ắc quy cấp cho thiết bị để duy trì
hoạt động. (Hình 1)

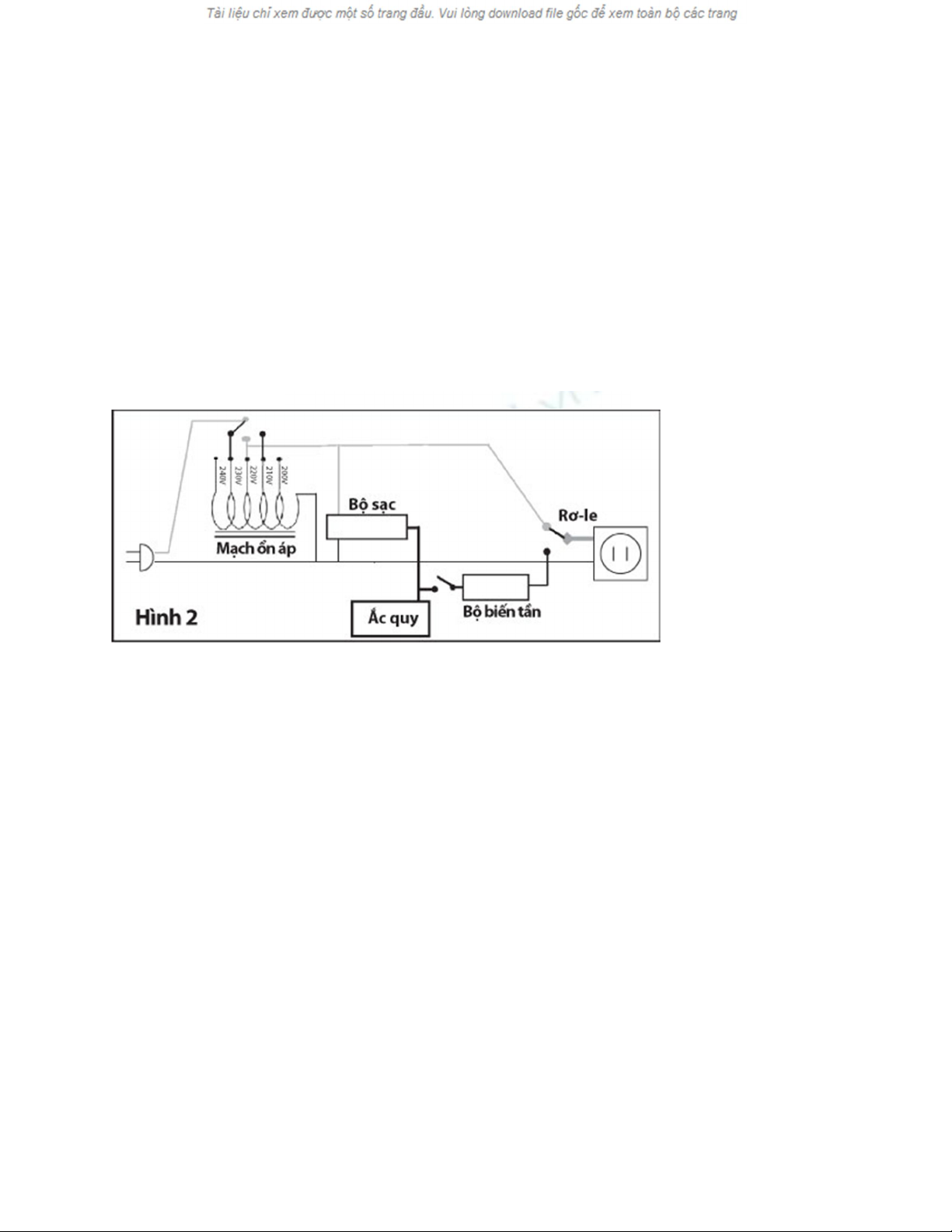

Nguyên tắc hoạt động của UPS Offline công nghệ Line Interactive cũng tương tự dòng
UPS Offline tiêu chuẩn nhưng có thêm mạch ổn áp nhằm điều chỉnh điện áp đầu ra cấp
cho cho tải sử dụng luôn ổn định. Trường hợp điện áp điện lưới quá cao hoặc quá thấp,
UPS Offline công nghệ Line Interactive, mạch ổn áp tự động chuyển mạch sang một nấc
khác sao cho điện áp đầu ra đảm bảo đúng tải theo yêu cầu. (Hình 2)
Thiết kế của dòng
UPS Offline chỉ
thích hợp để sử
dụng cho những
thiết bị văn phòng
và máy tính; những
thiết bị có tính chất
tải thuần trở. Thời
gian chuyển mạch
chậm của dòng UPS Offline khá chậm, khoảng 10 ms (mili giây) và không thể mở rộng
thời gian lưu điện bằng ắc quy lưu điện gắn trong và cả gắn ngoài. Riêng với UPS Offline
tiêu chuẩn không hỗ trợ chức năng ổn áp.
UPS Online
Khắc phục hoàn toàn những nhược điểm của dòng UPS Offline, dòng UPS Online với
công nghệ Online Double Conversion giúp loại bỏ những sự cố của điện lưới do điện áp
đầu vào luôn được điều chế trước khi cấp cho tải sử dụng. Nguồn điện lưới không cung
cấp trực tiếp cho thiết bị mà được biến đổi thành dòng điện một chiều nạp cho ắc quy và
bộ nghịch lưu (Inverter). Bộ nghịch lưu sẽ tiếp tục biến đổi dòng một chiều nhận được
thành điện áp đầu ra phù hợp với thiết bị sử dụng. Như vậy có thể thấy rằng khi lưới điện
Hình 2
