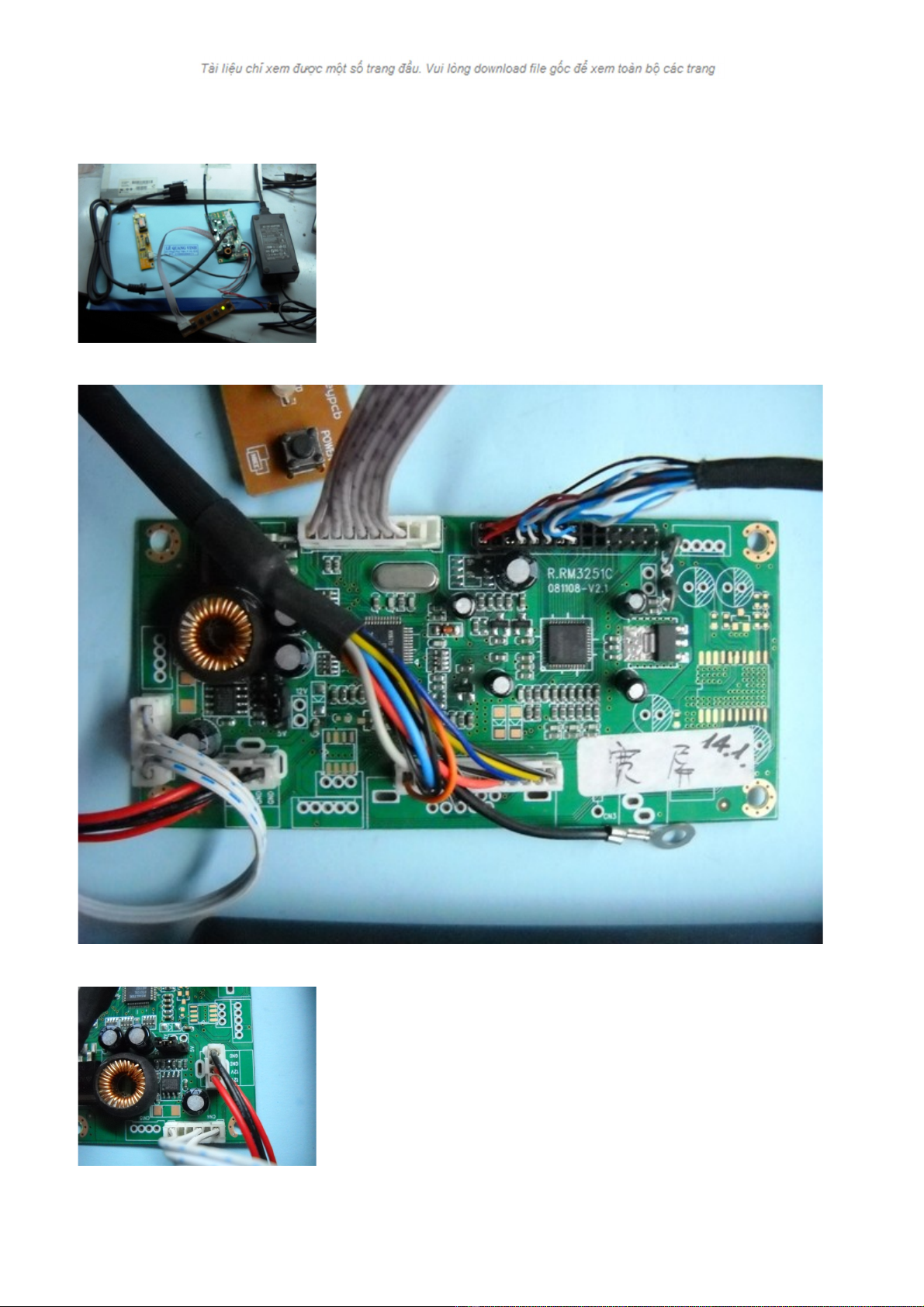

  1. Đã có cable Test panel LED. Tool như minh họa, giá chỉ 300k. Đây là ảnh "trọn bộ" tools. Còn đây là cận cảnh bo xử lý chính (Bo hình) Đây là cận cảnh giắc cắm nguồn (đỏ đen) 12V được cấp bằng 1 adapter 12V/3A bình thường. Giắc màu trắng (03 dây) ngay bên dưới là dây nối từ bo xử lý chính qua bo "cao áp".
  2. Đầu dây nối từ adapter qua bo xử lý thông qua một giắc cái thông thường.
  3. Minh họa dây dẫn từ bo xử lý qua bo cao áp. Kèm minh họa "bàn phím" để điều khiển. Đầu giắc cắm đèn cao áp vào bo cao áp.
  4. Cáp lên panel (cẩn thận dây đỏ là nguồn cấp cho các IC trên panel).
  5. Minh họa lại "bàn phím", kèm "quảng cáo" chút xíu.
  6. Cáp VGA để lấy tín hiệu.
  7. Và đây là "thành phẩm".
  8. Nhìn kỹ nhé Đây là hậu cảnh.
  9. Tín hiệu mình lấy trực tiếp từ máy laptop "cùi" của mình đó. Đây là "bài mở đầu" chuẩn bị bài "Hướng dẫn sử dụng bo đa năng để độ LCD hư bo xử lý". Mời đón xem.
