Tuyển tập bài viết về CCNA

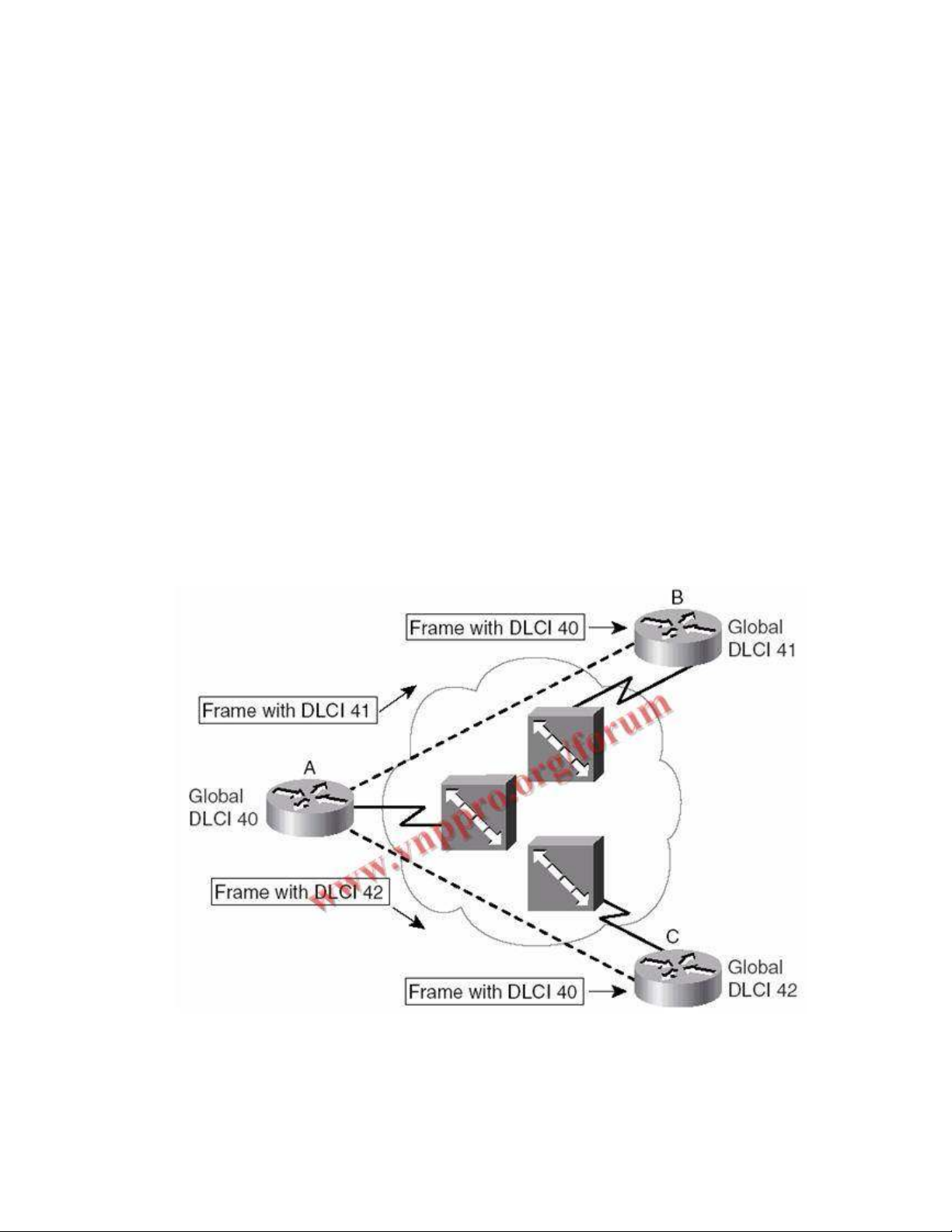

Bài 1:<br /> <br /> Frame relay<br /> Frame relay vẫn là công nghệ WAN được triển khai nhiều nhất có dùng router.<br /> Đã có một sự chuyển đổi dần dần từ FR sang các công nghệ như VPN dựa trên<br /> nền IP và MPLS-VPN. Tuy nhiên Frame relay sẽ vẫn đóng một vai trò lớn<br /> trong các mạng doanh nghiệp trong một tương lai trước mắt.<br /> Chuẩn FR được phát triển bởi nhiều nhóm nghiên cứu. Ban đầu, Cisco và các<br /> công ty khác (còn được gọi là gang of four) phát triển một chuẩn giúp cho tính<br /> tương thích của FR và phát triển sản phẩm. Sau đó một diễn đàn về Frame<br /> relay Framerelay Forum được thành lập nhằm phát triển FR. IETF hiện định<br /> nghĩa vài RFC liên quan đến việc dùng FR như là giao thức lớp 2 trong mạng<br /> IP.<br /> Tài liệu Cisco IOS thường mô tả các chuẩn của FR thông qua các thoả hiệp<br /> hiện thực FRF, ví dụ FRF.12 liên quan đến đặc tả cho tiến trình phân mảnh.<br /> Cuối cùng, ANSI và ITU xây dựng trên các chuẩn này để chuẩn hóa FR theo<br /> chuẩn quốc gia của Mỹ và quốc tế.<br /> Các mạch ảo của Frame Relay:<br /> Công nghệ Frame Relay thường chuyển các frame từ nguồn đến đích trên<br /> những đường dẫn kết nối ảo. Các đường đi ảo này có thể là các mạch ảo<br /> thường trực (permanent virtual circuits - PVCs) hoặc các mạch ảo chuyển mạch<br /> (switched virtual circuits - SVCs).<br /> Một PVC thường được thiết lập bởi các nhà cung cấp dịch vụ khi họ lập trình<br /> các tổng đài Frame Relay Switch. Tùy thuộc vào thoả thuận với nhà cung cấp,<br /> một khách hàng hoặc một PVC của người dùng có thể được cấu hình để mang<br /> lưu lượng đến một tốc độ nào đó được gọi là tốc độ thông tin cam kết<br /> (committed information rate - CIR).<br /> CIR là tốc độ truyền mà mạng Frame Relay hoặc nhà cung cấp đồng ý truyền<br /> trong tình trạng bình thường, đây cũng là tốc độ trung bình trong một khoảng<br /> thời gian nào đó. Đơn vị của CIR là bits trên giây.<br /> Mỗi kết nối PVC ở cuối mỗi thiết bị đầu cuối được xác định bằng một địa chỉ<br /> có chiều dài 10 bit trong phần header đầu của frame, còn được gọi là DLCI.<br /> DLCI thường được dùng để ánh xạ đến địa chỉ lớp mạng của đích đến, tức địa<br /> chỉ của router ở đầu xa của mạch PVC. Sau đó dữ liệu cần được truyền trên hạ<br /> tầng Frame relay sẽ được đóng gói trong các header này.<br /> Mỗi header trong Frame Relay được chèn vào giá trị DLCI tương ứng đến địa<br /> chỉ lớp mạng của đích đến. Các frame sau đó sẽ được gửi đến tổng đài với giá<br /> trị DLCI ban đầu. Các frame này tiếp tục được trung chuyển về phía mạng đích<br /> <br /> thông qua các tổng đài của các nhà cung cấp dịch vụ FR. Các tổng đài FR có<br /> thể thay đổi giá trị DLCI sang các PVC khác trên đường đi về đích. Kết quả là,<br /> giá trị DLCI của một frame không nhất thiết phải là giống như giá trị ban đầu<br /> khi frame đi vào mạng Frame Relay. Vì vậy, giá trị DLCI chỉ có ý nghĩa cục<br /> bộ. Ngoài ra, cả hai đầu của PVC có thể dùng cùng giá trị DLCI, ví dụ DLCI<br /> 200. Tuy nhiên, ở cuối một kết nối, một DLCI không thể tượng trưng cho nhiều<br /> hơn một PVC.<br /> Thông số nhận dạng kết nối lớp datalink DLCI :<br /> Để kết nối hai thuê bao Frame Relay DTE, nhà cung cấp dịch vụ FR sẽ dùng<br /> một mạch ảo giữa hai router đầu cuối. Một router có thể gửi ra một frame<br /> Frame Relay, trong đó có một trường có chiều dài 10-bit để nhận dạng từng<br /> VC, gọi là Data Link Connection Identifier (DLCI).<br /> Các tổng đài trung gian FR chuyển các frame dựa trên thông tin trên giá trị<br /> DLCI của frame, cho đến khi frame thực sự thoát ra khỏi tổng đài để đến router<br /> trên đầu kia của kết nối. Các giá trị FR DLCI chỉ có ý nghĩa cục bộ, nghĩa là<br /> một giá trị DLCI nào đó chỉ có ý nghĩa trên một kết nối đơn. Kết quả là giá trị<br /> DLCI của một frame có thể thay đổi khi frame đi qua một mạng. Năm bước<br /> dưới đây hiển thị các giá trị DLCI cục bộ cho một mạch ảo trong hình vẽ.<br /> <br />  Router A gửi ra một frame với giá trị DLCI 41.<br />  Tổng đài FR xác định frame là một phần của mạch VC kết nối router A đến<br /> routerB.<br />  Tổng đài FR thay thế trường DLCI của frame bằng giá trị 40.<br /> Trong thực tế, một vài nhà cung cấp dịch vụ dùng địa chỉ DLCI toàn cục.<br /> Qui ước DLCI truyền thống cho phép ta suy nghĩ router có một địa chỉ đơn<br /> duy nhất, cũng tương tự như vai trò của địa chỉ MAC. Tuy nhiên các địa chỉ<br /> vẫn là cục bộ và một giá trị DLCI của một mạch ảo VC vẫn có thể bị thay<br /> đổi giá trị khi nó đi qua một hệ thống mạng. Ví dụ, cho cùng một VC từ<br /> routerA đến RouterB, chỉ ra routerA có DLCI là 40 và routerB có DLCI là<br /> 41.<br /> Ý tưởng của địa chỉ toàn cục thì cũng giống như trong LAN. Ví dụ, khi<br /> router A gửi một frame đến Router B, router A sẽ gửi frame đến địa chỉ<br /> toàn cục của router B (41). Tương tự, routerB sẽ gửi một frame đến địa chỉ<br /> toàn cục của router A (40).<br /> Các thông điệp quản lý trạng thái cổng nội bộ (Local Management<br /> Interface – LMI)<br /> Các thông điệp LMI trong FrameRelay giúp ta quản lý trạng thái đường<br /> truyền giữa router thuê bao và tổng đài FR. Một router thuê bao dịch vụ FR<br /> có thể gửi các thông điệp truy vấn về trạng thái đến tổng đài và tổng đài sẽ<br /> trả lời bằng thông điệp trạng thái LMI Status để thông báo cho router về giá<br /> trị DLCI của mạch ảo VC cũng như là trạng thái của từng mạch VC này.<br /> Ở chế độ mặc định, thông điệp LMI được gửi mỗi 10 giây. Cứ mỗi thông<br /> điệp thứ sáu sẽ mang đầy đủ thông tin về trạng thái, trong đó bao gồm thông<br /> tin đầy đủ hơn về từng VC.<br /> Các thông điệp truy vấn LMI Status enquiry (từ router) và Status (từ tổng<br /> đài) cũng hoạt động như cơ chế keepalive. Một router sẽ xem các cổng của<br /> nó là bị hỏng nếu router không thể nhận thông điệp từ tổng đài trong ba chu<br /> kỳ (mỗi chu kỳ là 10 giây). Kết quả là, cơ chế LMI trong Frame Relay thực<br /> sự được cho phép hoặc không được cho phép bằng cách dùng lệnh<br /> keepalive/no keepalive trên cổng Frame Relay của router. Nói cách khác,<br /> lệnh no keepalive sẽ tắt các thông điệp LMI.<br /> Có ba loại thông điệp LMI tồn tại, chủ yếu là do có nhiều nhà cung cấp thiết<br /> bị và các chuẩn khác nhau để phát triển FR. Kiểu được định nghĩa sớm<br /> nhất, được gọi là Cisco LMI thì hơi khác với các kiểu ANSI và ITU được<br /> định nghĩa sau đó. Sự khác nhau ở điểm:<br /> Cisco LMI cho dùng các giá trị DLCI được phép, tức dãy số DLCI cho<br /> phép.<br /> Các giá trị DLCI được dùng để gửi thông điệp LMI.<br /> <br /> Nói một cách thực tế, các vấn đề này ít quan trọng. Mặc định router sẽ tự<br /> động dò tìm loại LMI. Nếu cần thiết, lệnh frame-relay lmi-type có thể được<br /> dùng để chỉ ra kiểu LMI được dùng trên đường truyền Frame Relay.<br /> Bảng dưới đây liệt kê ba kiểu LMI, từ khóa type cùng với vài điểm so sánh<br /> liên quan đến LMI và các giá trị DLCI cho phép. Ví dụ kiểu LMI của Cisco<br /> cho phép dùng các giá trị DLCI từ 16 cho đến 1007. Kiểu LMI của ANSI<br /> cho phép dùng DLCI từ 16 đến 991. Giá trị DLCI được dùng để bởi chính<br /> LMI để truyền và nhận các thông điệp cũng khác nhau. Cisco LMI dùng<br /> DLCI 1023, còn ANSI LMI dùng DLCI 0.<br /> <br /> Frame Relay Headers và quá trình đóng gói FR<br /> Router tạo ra các frame bằng cách dùng các header liên tiếp khác nhau. Header<br /> đầu tiên là ITU Link Access Procedure for Frame-Mode Bearer Services<br /> (LAPF). Header LAPF bao gồm tất cả các trường được dùng bởi tổng đài FR<br /> để phân phối các frame trên đám mây FR, các trường này bao gồm DLCI, DE,<br /> BECN và FECN.<br /> Các trường theo sau phần LAPF sẽ chứa các thông tin quan trọng cho các<br /> router thuê bao trên đầu cuối của VC. Đối với đoạn header đóng gói, có hai tùy<br /> chọn tồn tại:<br /> Các loại header do Cisco định nghĩa ban đầu.<br /> Header được định nghĩa bởi IETF trong RFC 2427 (trước đây là RFC 1490).<br /> Nếu ta dùng Cisco router ở cuối mỗi VC, tuỳ chọn cisco là phù hợp và làm việc<br /> tốt. Trong khi, tùy chọn ietf là cần thiết trong trường hợp dùng nhiều sản phẩm<br /> của các hãng khác nhau. Cả hai header đều có một trường có tên là protocol để<br /> hỗ trợ nhiều giao thức lớp 3 trên một VC. Trường được dùng nhiều nhất là<br /> trường xác định giao thức lớp mạng Network Layer Protocol ID, được mô tả<br /> trong RFC2427. Hình dưới đây mô tả cấu trúc của header và trailer.<br /> <br /> Mỗi VC mặc định đều dùng header của Cisco trừ phi được cấu hình để dùng<br /> header kiểu IETF. Có ba phương thức được dùng để cấu hình một VC dùng<br /> kiểu header IETF:<br /> Dùng lệnh encapsulation frame-relay ietf. Lệnh này sẽ thay đổi trạng thái<br /> mặc định của cổng đó sang IETF thay vì dùng cisco.<br /> Dùng lệnh frame-relay interface-dlci number ietf, bỏ qua trạng thái mặc định<br /> cho VC này.<br /> Dùng lệnh frame-relay map dlci….ietf. Lênh này cũng sẽ thay đổi trạng thái<br /> mặc định của VC.<br /> Ví dụ, trên một cổng có 10 VC, trong đó có bảy VC cần phải dùng kiểu đóng<br /> gói IETF, cổng có thể chuyển sang IETF bằng lệnh encapsulation frame-relay<br /> ietf. Sau đó, lệnh frame-relay interface-dlci number cisco có thể được dùng cho<br /> ba VC cần chạy theo kiểu đóng gói Cisco.<br /> Các tín hiệu báo nghẽn DE, BECN và FECN trong Frame Relay<br /> Mạng FR, cũng giống như các mạng đa truy cập khác, có thể tạo ra nghẽn do<br /> vấn đề tốc độ không đồng bộ. Ví dụ một mạng Frame Relay có 20 thuê bao với<br /> các đường 256 kbps và một văn phòng chính có băng thông mức T1. Nếu cả 20<br /> site gửi các frame liên tục về văn phòng chính ở cùng một thời điểm, ta sẽ có<br /> khoảng 5Mbps dữ liệu cần đi ra khỏi đường T1 1.5Mbps, làm cho hàng đợi của<br /> tổng đài FRSwitch tăng nhanh.<br /> Tương tự, khi văn phòng chính cần gửi dữ liệu đến bất kỳ chi nhánh nào, router<br /> sẽ gửi ở tốc độ T1. Điều này là nguyên nhân tiềm tàng gây nghẽn đầu ra, các<br /> hàng đợi cũng có thể tăng nhanh chóng bên trong mạng FrameRelay.<br /> Do đó, FR cung cấp hai phương thức để phản ứng với vấn đề nghẽn.<br /> Adaptive Shaping, FECN và BECN<br /> Ở chương 16, “shaping và policing” đã mô tả khái niệm định hình lưu lượng<br /> <br />
