Mục tiêu của bài giảng "Bảo dưỡng kim phun nhiên liệu động cơ diezen" là giúp người học trình bày được cấu tạo của kim phun nhiên liệu động cơ diezen; nắm được trình tự tháo, lắp và bảo dưỡng kim phun nhiên liệu;... Mời các bạn cùng tham khảo bài giảng!

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Bảo dưỡng kim phun nhiên liệu động cơ diezen

PHƯƠNG ÁN BÀI GIẢNG Tên bài BẢO DƯỠNG KIM PHUN NHIÊN LIỆU ĐỘNG CƠ ĐIEZEN

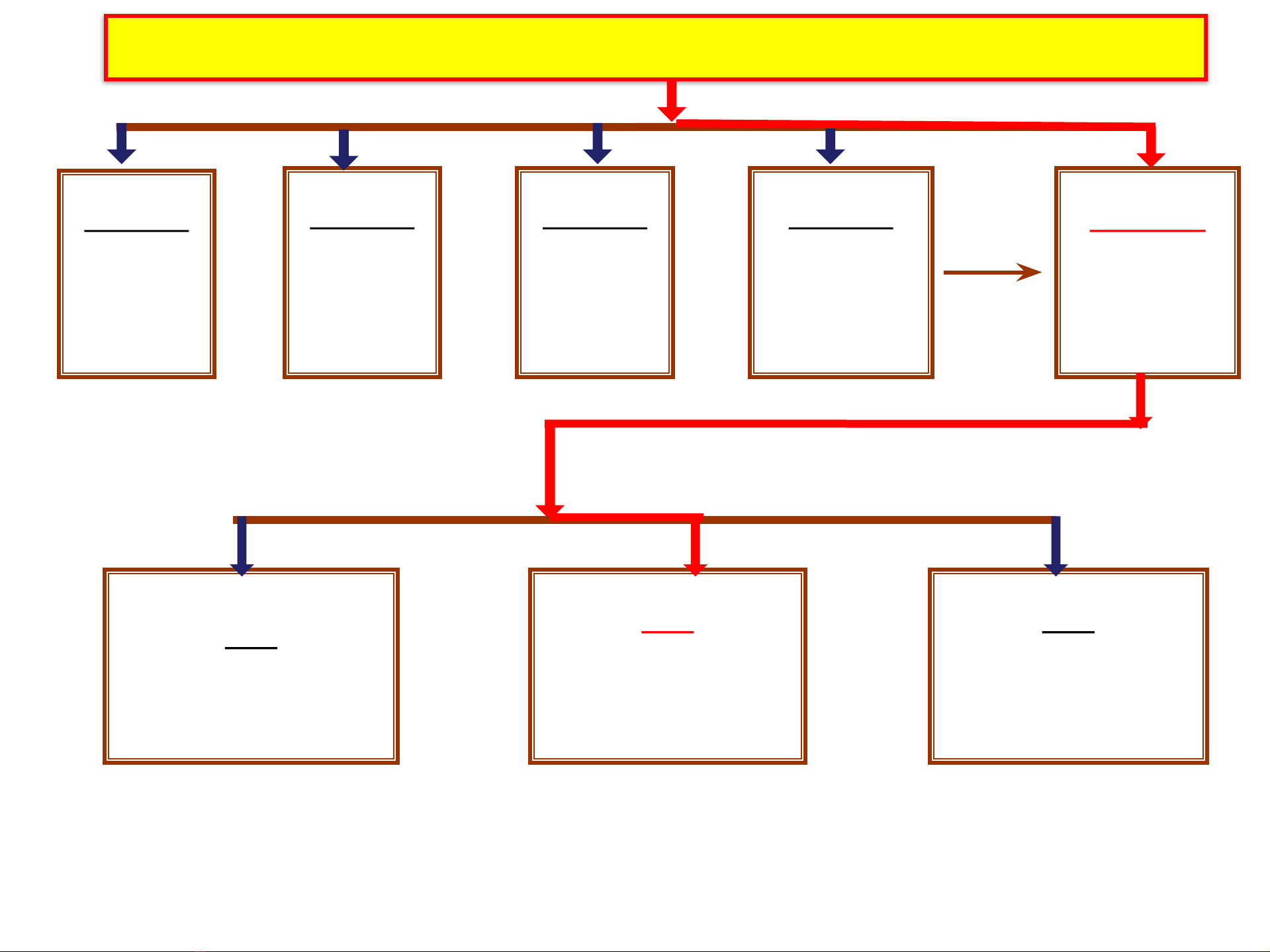

MODUN 19: SCBD hệ thống nhiên liệu diezen(Thời gian: 105 giờ ) Chương 1 Chương 2 Chương 3 Chương 4 Chương 6 Tổng quan SCBD bơm SCBD bơm SCBD bơm SCBD kim hệ thống truyền NL cao áp PE cao áp PE phun nhiên NL Diezen (20 giờ) (25 giờ) (2 giờ) liệu (15 giờ) (2 giờ) Bài 2 Bài 3 Bài 1 Bảo dưỡng kim phun Sửa chữa kim phun nhiên Đánh giá chất lượng của nhiên liệu động cơ liệu (13 giờ) kim phun nhiên liệu (1giờ) diezen (1giờ)
PHƯƠNG ÁN BÀI GIẢNG Đối tượng học tập Sinh viên: Năm thứ 1 Hệ đào tạo: Trung câp nghề công nghệ ô tô Mục tiêu học tập Học xong bài học này người học có khả năng Kiến thức: + Trình bày được cấu tạo của kim phun nhiên liệu động cơ diezen + Trình bày được trình tự tháo, lắp và bảo dưỡng kim phun nhiên liệu Kỹ năng: +Thực hiện thành thạo công việc bảo dưỡng kim phun nhiên liệu theo đúng trình tự, đảm bảo yêu cầu kỹ thuật và thời gian Về năng lực tự chủ và trách nhiệm: + Vận dụng được vào trong thực tế khi thực hiện bảo dưỡng kim phun nhiên liệu động cơ Điêzel + Có trách nhiệm giữ gìn và bảo quản trang thiết bị + Rèn luyện tính cẩn thận, chính xác, bảo đảm an toàn vệ sinh công nghiệp. + Làm việc độc lập trong điều kiện làm việc thay đổi, chịu trách nhiệm cá nhân và trách nhiệm một phần đối với nhóm.
PHƯƠNG ÁN BÀI GIẢNG Đồ dùng, phương tiện dạy Giáo án, tài liệu học tập, máy tính, máy chiếu, phấn, bảng học: Bàn cân kim phun, vòi phun nhiên liệu, dầu diezen. Dụng cụ tháo lắp chuyên dùng và một số thiết bị cần thiết khác. Hình thức tổ dạy học: Lý thuyết tổ chức theo lớp – Thực hành tổ chức theo cá nhân Thực hiện các bước lên lớp T Nội dung Phương pháp giảng dạy Thời gian T 1 Ổn định lớp 01 phút Sử dụng kết hợp các phương pháp 2 Dẫn nhập - THUYẾT TRÌNH; ĐÀM THOẠI 03 phút 3 Giới thiệu chủ đề - TRỰC QUAN 03 phút -THAO TÁC MẪU; 4 Giải quyết vấn đề -TƯƠNG TÁC TÍCH CỰC VỚI SINH 47 phút 5 Kết thúc vấn đề VIÊN 04 phút 6 Hướng dẫn tự học 02 phút

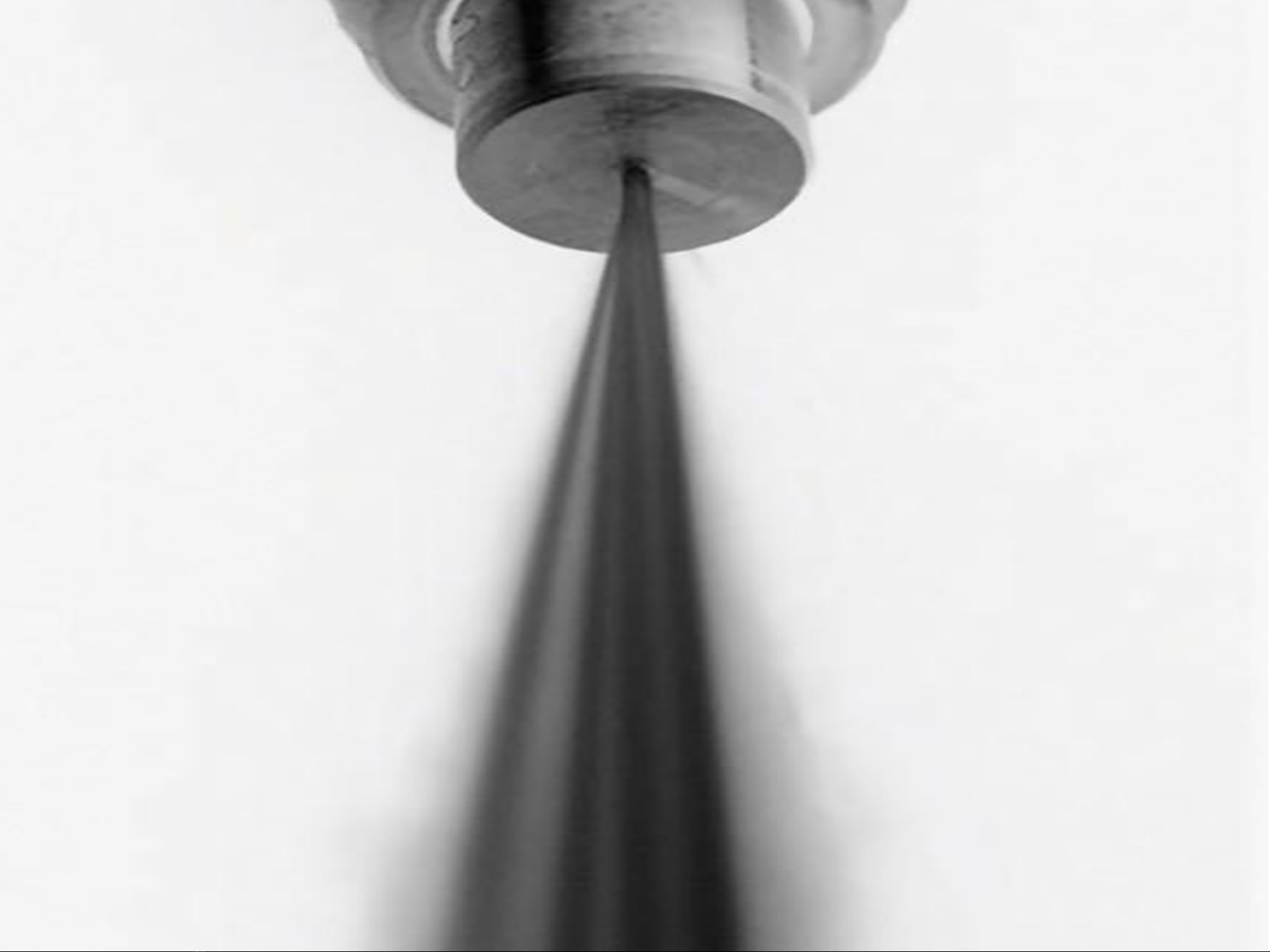

Câu hỏi : Em hãy quan sát và có nhận xét gì về 4 kim phun ? Hình 1 Hình 2 Hình 3 Hình 4 Đạt yêu cầu Không đạt yêu Không đạt yêu Không đạt yêu cầu cầu cầu
I. MỤC TIÊU: Kiến thức: +Trình bày được cấu tạo của kim phun nhiên liệu động cơ diezen. + Trình bày được trình tự tháo, lắp và bảo dưỡng kim phun nhiên liệu Kỹ năng: Thực hiện thành thạo công việc bảo dưỡng kim phun nhiên liệu theo đúng trình tự, đảm bảo yêu cầu kỹ thuật và thời gian Về năng lực tự chủ và trách nhiệm: + Vận dụng được vào trong thực tế khi thực hiện bảo dưỡng kim phun nhiên liệu động cơ Điêzel + Có trách nhiệm giữ gìn và bảo quản trang thiết bị + Rèn luyện tính cẩn thận, chính xác, bảo đảm an toàn vệ sinh công nghiệp. + Làm việc độc lập trong điều kiện làm việc thay đổi, chịu trách nhiệm cá nhân và trách nhiệm một phần đối với nhóm.
1. Cấu tạo kim phun nhiên liệu 2. Quy trình thực hiện. 3. Rèn luyện kỹ năng.
1. Cấu tạo của kim phun nhiên liệu 1 1.Nắp chụp vòi phun 9. Lỗ kim 2 16 10. Khoang chứa 3 2. Đai ốc hãm 15 nhiên liệu 3. Căn đện điều chỉnh 11. Kim phun 4 14 5 4. Đường nhiên liệu hồi 12. Thanh đẩy 13 5. Đường nhiên liệu vào 13. Thân vòi phun 12 6 6. Đường dẫn nhien liệu 14. Lò xo 7 7. Đai ốc bắt đầu vòi phun 15. Cốc chụp 11 8 8 . Đế kim 16. Vít điều chỉnh 10 9
Câu hỏi: Ghi tên các chi tiết của kim phun nhiên liệu động cơ Diezen 1 Nhóm 1 : Ghi tên các chi tiết từ vị 2 16 trí từ số 1 đến số 8 3 15 4 14 5 Nhóm 2 : Ghi tên các chi tiết từ vị 13 trí từ số 9 đến số 16 12 6 7 11 8 10 9
Tên các chi tiết của kim phun nhiên liệu động cơ Diezen 1 1.Nắp chụp vòi phun 9. Lỗ kim 2 10. Khoang chứa 16 2. Đai ốc hãm 3 15 nhiên liệu 3. Căn đện điều chỉnh 11. Kim phun 4 14 5 4. Đường nhiên liệu hồi 12. Thanh đẩy 13 5. Đường nhiên liệu vào 13. Thân vòi phun 12 6 6. Đường dẫn nhiên liệu 14. Lò xo 7 7. Đai ốc bắt đầu vòi phun 15. Cốc chụp 11 8 8 . Đế kim 16. Vít điều chỉnh 10 9
2. TRÌNH TỰ THỰC HIỆN 2.1. Công tác chuẩn bị TT Vật tư, thiết bị và dụng cụ Đơn vị Số lượng 1 Kim phun nhiên liệu động cơ Điêzel Chiếc 2 2 Khay inốc Chiếc 4 3 Bàn chải Chiếc 1 4 Cây soi đường kính 0,1mm Cái 1 5 Clê (14,17,19,22) Chiếc 4 6 Tua-vít dẹt Chiếc 1 7 Êtô Chiếc 1 8 Bàn cân kim phun Chiếc 1 9 Dầu Điezel lít 3 10 Giẻ lau kg 1
2.2. Quy trình bảo dưỡng vòi phun nhiên liệu Bảng quy trình bảo dưỡng kim phun nhiên liệu động cơ điezen
Bước1: Tháo kim phun Các thao tác TT Hình ảnh Dụng cụ Yêu cầu kỹ thuât thực hiện 1. Tháo nắp chụp - Clê(14,17,22 ) -Thực hiện đúng và đai ốc hãm - Ê tô, Tua-vít dẹt quy trình -Thao tác chính xác 2. Tháo vít điều -Tua-vít dẹt -Thực hiện đúng chỉnh, cốc - Clê(17) quy trình chụp, căn đệm, -Thao tác chính lò xo và thanh xác đẩy
Bước1: Tháo kim phun Các bước thực TT Hình ảnh Dụng cụ Yêu cầu kỹ thuât hiện 3. Tháo đai ốc bắt - Clê(22 ) -Thực hiện đúng đầu kim phun quy trình -Thao tác chính xác 4. Tháo kim phun -Thực hiện đúng quy trình -Thao tác chính xác
Bước 2: Vệ sinh vòi phun Bước 2: Vệ sinh vòi phun TT Các bước thực hiện Dụng cụ Yêu cầu kỹ thuât 1. Vệ sinh các chi tiết của vòi - Dầu Điêzel, giẻ lau -Vệ sinh sạch sẽ phun -Khay, bàn chải -Thao tác chính xác 2. Thông lỗ phun - Cây soi đường kính 0,1mm
Bước 3: Lắp ráp vòi phun Bước 3: Lắp ráp vòi phun TT Các bước thực hiện Dụng cụ Yêu cầu kỹ thuât 1. Lắp kim vào thân vòi phun -Thực hiện đúng quy 2. Lắp thanh đẩy, lò xo, cốc trình - Clê (14,17,19,22) chụp và vít điều chỉnh -Các vị trí lắp ráp -Ê tô 3. Vặn chặt các chi tiết của vòi không rò chảy nhiên phun liệu
Bước 4: Điều chỉnh áp suất phun Bước 4: Điều chỉnh áp suất phun TT Các bước thực hiện Dụng cụ Yêu cầu kỹ thuât 1. Gá lắp vòi phun lên bàn cân -Thao tác chính xác 2. Đẩy cần bơm để xả không khí -Kim đồng hồ chỉ áp trong đường ống cao áp - Bàn cân kim phun suất tăng dần 3. Vặn chặt vòi phun vào đường - Tua-vít dẹt, -Áp suất phun đạt : ống cao áp - Ê tô 120Kg/cm2 4. Đẩy cần bơm từ từ và quan sát -Clê(14,17,19,22) kim đồng hồ 5. Điều chỉnh áp suất phun .
Bước 4: Điều chỉnh áp suất phun TT Các bước thực hiện Dụng cụ Yêu cầu kỹ thuât 6. Định vị vít điều chỉnh, - Bàn cân áp lực phun -Thao tác chính xác gá lắp và vặn chặt đai -Tua-vít dẹt -Kim đồng hồ chỉ áp suất ốc hãm - Ê tô tăng dần 7. Kiểm tra lại áp suất -Clê(14,17,19,22) -Áp suất phun đạt phun 120Kg/cm2 8. Vặn chặt nắp chụp của vòi phun
