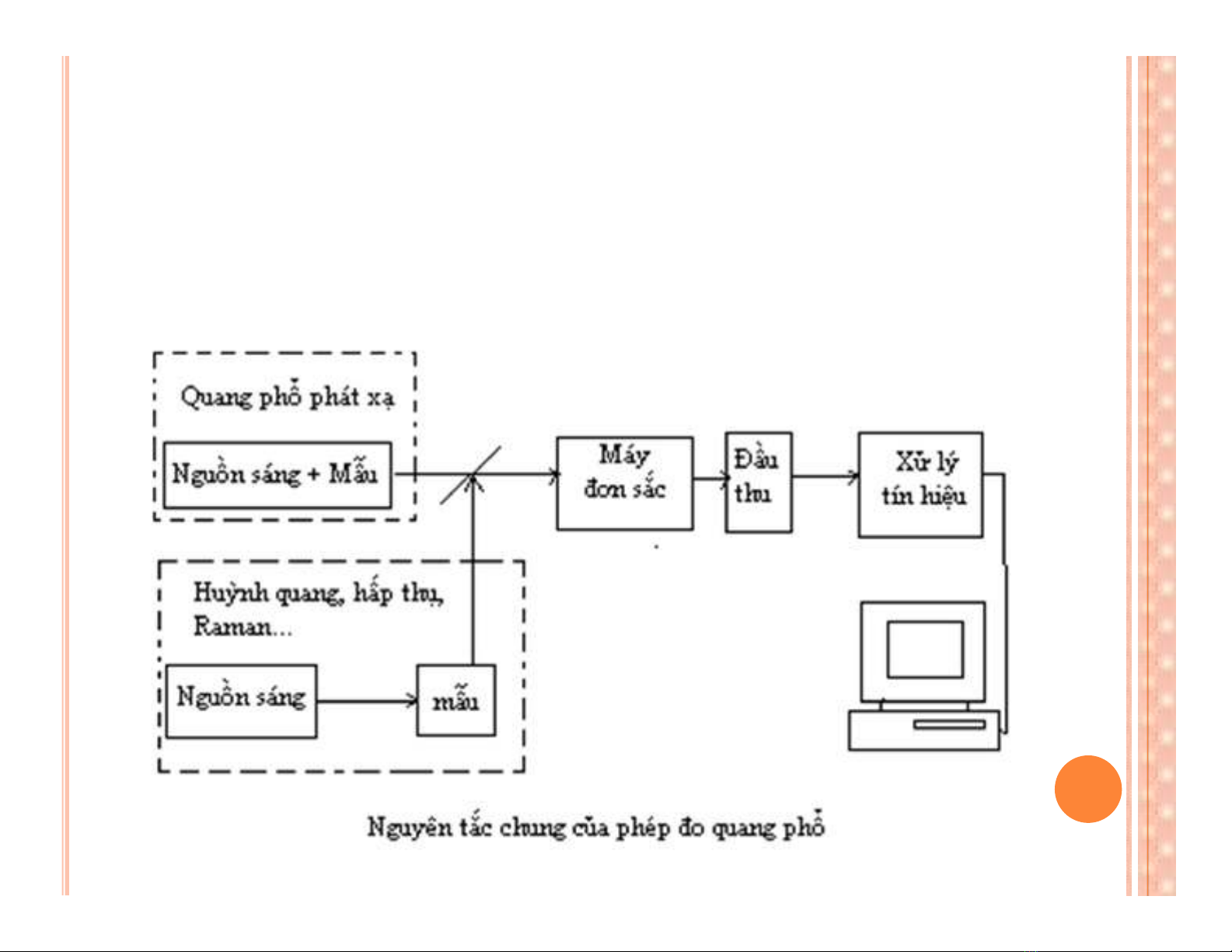

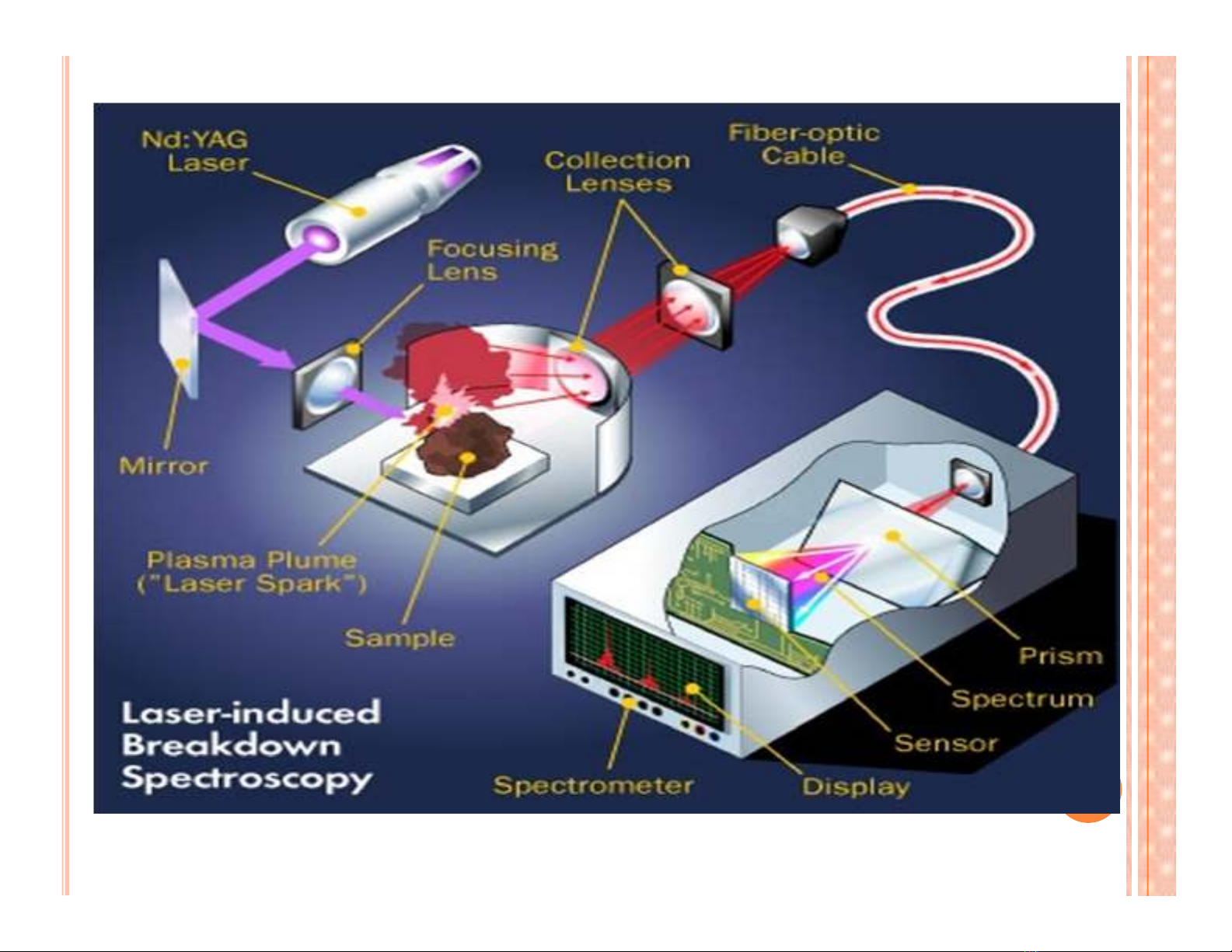

Nguyên tắc chung của phép đo quang phổ Nguồn sáng cung cấp điều kiện để kích thích phân tử, nguyên tử các chất bức xạ hoặc hấp thụ, tán xạ, huỳnh quang…
Nguồn sáng Dùng trong quang Dùng trong quang Dùng trong quang phổ phát xạ phổ hấp thụ phổ raman •Phông không liên tục •Cường độ mạnh •Nguồn sáng đơn sắc •Có khả năng kích thích •Vùng phổ rộng •Cường độ mạnh các nguyên tố •Bước sóng thay đổi •Vạch bức xạ hẹp •Điều chỉnh được năng liên tục lượng kích thích Ngọn lửa, Đèn catốt rỗng, Các nguồn sáng hồ quang Đèn hiđro laser tia điện.. Đèn Xenon…
Các nguồn bức xạ Nguồn sáng Vùng bức xạ Đèn wolfram 320-2.500nm Thanh bán dẫn đốt nóng 1000-40.000nm (SiC,Zirconi, Ytri..) Đèn Hg áp suất thấp 185 và 254nm Đèn Hg áp suất cao 573 và 546nm Đèn H2, D2 180-370nm Đèn Xenon 200-2500nm
1. ĐÈN WOLFRAM a) Đặc điểm  Vùng phổ rộng từ 320-2.500nm, liên tục từ khả kiến đến tử ngoại  Dây tóc thường đốt nóng bằng dòng điện  Vỏ đèn bằng thủy tinh thì có thể truyền qua bức xạ từ 320-2500nm  Vỏ đèn bằng thạch anh thì có thể truyền qua bức xạ từ 200-3000nm
B) CẤU TẠO ĐÈN SỢI ĐỐT WOLFRAM
MỘT SỐ LOẠI ĐÈN HỒNG NGOẠI HALOGEN WOLFRAM VỎ THẠCH ANH Chất khí Halogen có tác dụng đưa wolfram bay hơi bám trên thành đèn trở về lại dây tóc nên hiệu suất sẽ cao hơn
3. ĐÈN THỦY NGÂN  a) Đặc điểm  Cho bức xạ đơn sắc  Cường độ khá mạnh trong vùng khả kiến và tử ngoại  Phổ bức xạ thay đổi theo áp suất  Đèn Hg áp suất thấp: 0.01-1mmHg  Đèn Hg áp suất cao: 1-3mmHg  Đèn Hg áp suất siêu cao: vài chục atm b) Đối với đèn Hg áp suất cao và siêu cao: •Hai điện cực được đặt gần nhau và sử dụng phóng điện hồ quang •Anốt có kích thước to hơn để chịu được sự bắn phá của điện tử Đèn Hg áp suất cao
C. ĐÈN HG ÁP SUẤT THẤP Đèn huỳnh quang một ví dụ cho đèn Hg có áp suất thấp Đèn huỳnh quang cho phổ vạch Năng lượng tập trung vào bước sóng 289nm và 254nm
C. ĐÈN HG ÁP SUẤT THẤP Đèn huỳnh quang một ví dụ cho đèn Hg có áp suất thấp Đèn huỳnh quang cho phổ vạch Năng lượng tập trung vào bước sóng 289nm và 254nm
4. ĐÈN HG - XENON Để mở rộng phổ tử ngoại, khả kiến đến hồng ngoại người ta chế tạo đèn Hg-Xe Cường độ mạnh hơn và độ rộng vạch phổ sắc nét hơn so với đèn Hg siêu cao Phát sáng và sáng lại tức thời
5. ĐÈN ĐƠTÊRI D2 Cấu tạo có gốm bao quanh để ngăn sự phóng điện ngoài ý muốn Đèn D2 sử dụng cột phóng điện dương của phóng điện hồ quang Cho phổ liên tục trong vùng tử ngoại từ 180-370nm
6. ĐÈN XENON  Có phổ bức xạ liên tục,  phổ rất rộng từ 200 -2500nm  Công suất cao từ 35 -10000W  Đèn Xenon phóng điện hồ quang một chiều có nhiệt độ gần với nhiệt độ mặt trời do đó thường dùng làm nguồn sáng giả mặt trời
2. NGUỒN BỨC XẠ HỒNG NGOẠI  Thanh bán dẫn SiC khi đốt nóng bằng dòng điện cho phổ hồng ngoại liên tục từ 1000-4000nm  Ngoài ra có thể thay SiC bằng thanh Nemst thì phổ từ 400-20.000nm  Bóng đèn Halogen Wolfram cũng dùng làm nguồn hồng ngoại mạnh
CÁC MÁY TẠO BỨC XẠ ĐƠN SẮC Máy tạo bức xạ điện từ đơn sắc làm nhiệm vụ phân bức xạ thành các sóng có thành phần khác nhau. Một hệ gồm thấu kính, gương và các khe hở có liên quan đến bộ phận phân giải
Các máy tạo bức xạ điện từ đơn sắc bằng lăng kính Máy tạo ánh sáng bức xạ đơn sắc bằng lăng kính 1- Khe vào 2-Thấu kính tập hợp 3- Lăng kính4- Thấu kính tiêu điểm 5- Mặt phẳng tiêu điểm 6- Khe ra
