Bµi gi¶ng thiÕt kÕ kü thuËt
NguyÔn Hång Th¸i 74
Ch−¬ng 7
Sö dông c«ng cô Plane
Ch−¬ng nµy tr×nh bµy c¸c lÖnh t¹o c¸c mÆt ph¸c th¶o kh¸c nhau nh−
mÆt nghiªng, mÆt vu«ng gãc víi mét ®−êng cong, mÆt tiÕp xóc víi mÆt c«n
theo mét ®−êng sinh.v.v..Nh÷ng mÆt nµy sÏ lµ c¸c mÆt trung gian ®Ó thùc
hiÖn thiÕt kÕ c¸c chi tiÕt phøc t¹p.
§Ó thùc hiÖn thao t¸c t¹o c¸c mÆt tr−íc hÕt ph¶i KÝch ho¹t lÖnh
Plane khi ®ã giao diÖn Specity Construction Plane hiÖn lªn nh− h×nh
7.1 d−íi ®©y trªn menu ®· cã c¸c biÓu t−îng t¹o mÆt ph¸c th¶o kh¸c nhau.
7.1.T¹o c¸c mÆt ph¸c th¶o song song
LÖnh nµy cho phÐp t¹o c¸c mÆt ph¸c th¶o song song víi nhau vµ c¸ch nhau
mét kho¶ng c¸ch nhÊt ®Þnh.
C¸ch thùc hiÖn trªn giao diÖn cña lÖnh ë h×nh 7.1 kÝch ho¹t lÖnh offset khi
®ã menu lÖnh hiÖn lªn nh− h×nh 7.2. vµ ®Æt c¸c thuéc tÝnh sau:
• Distance: ®Æt kh¶ng c¸ch cña gi÷a hai mÆt song song.
• Entity: KÝch chuét vµ chän mÆt ®Þch ®Ó mÆt t¹o ra song song víi nã.
H×nh 7.3 lµ vÝ dô chän mÆt Font
• Finish : §Ó kÕt thóc qu¸ tr×nh offset mÆt.
Sau ®©y lµ vÝ dô t¹o 5 mÆt ph¸c th¶o song song, trªn mçi mÆt cã mét biªn
d¹ng ®Ó t¹o khèi 3D h×nh 7.4 b»ng lÖnh Loft.
H×nh 1.7
H×nh 7.3
Bµi gi¶ng thiÕt kÕ kü thuËt
NguyÔn Hång Th¸i 75

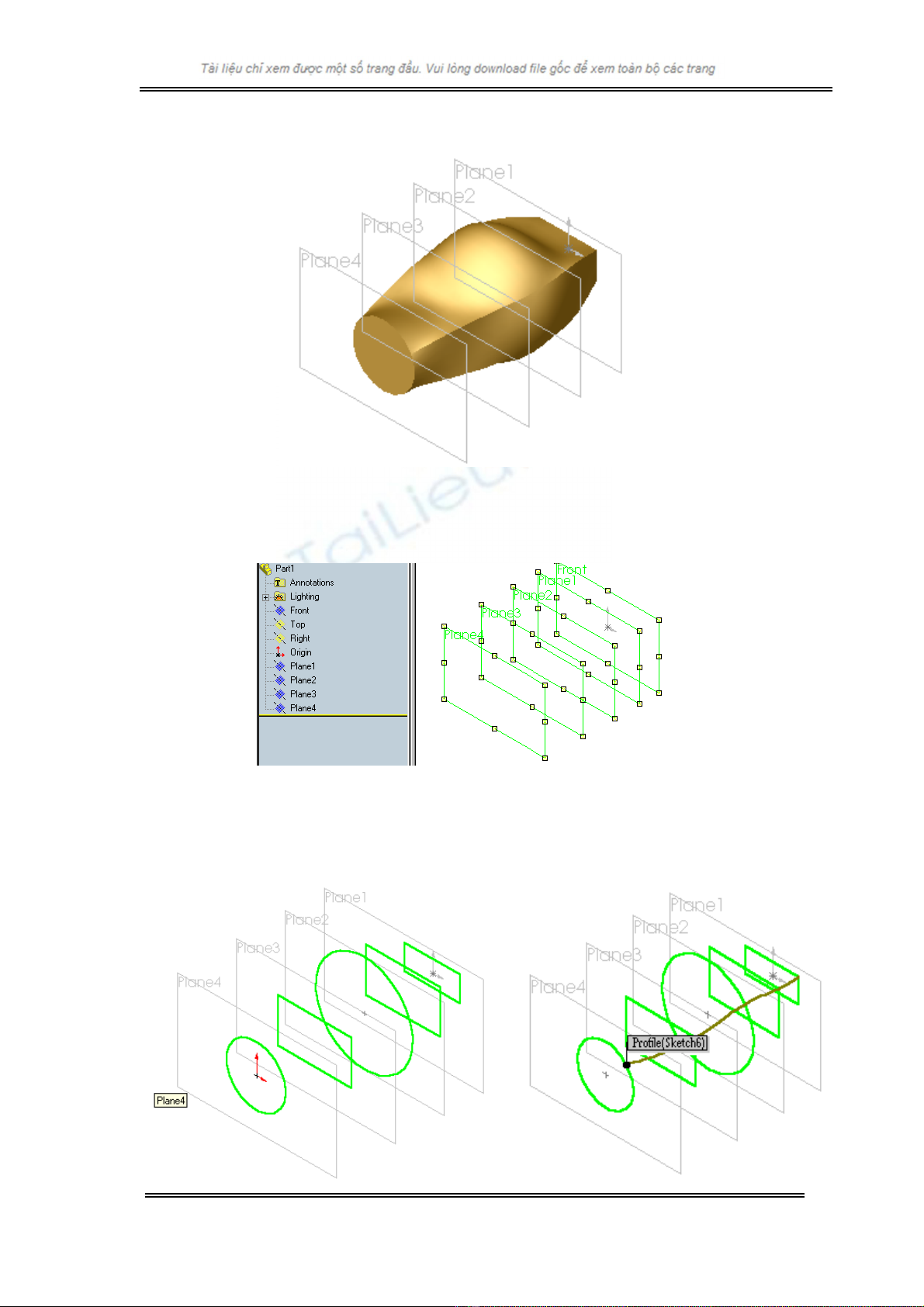

B−íc 1: T¹o c¸c mÆt song song. H×nh 7.5
B−íc 2: Trªn c¸c mçi mÆt më mét Sketch ®Ó vÏ c¸c biªn d¹ng kh¸c nhau
h×nh 7.6.
H×nh .7.5
H×nh 7.6 H×nh 7.7
H×nh 7.4
Bµi gi¶ng thiÕt kÕ kü thuËt
NguyÔn Hång Th¸i 76
B−íc 3: KÝch ho¹t lÖnh loft t¹o ®−êng dÉn h×nh 7.7
B−¬c 4:KÝch Ok ®Ó kÕt thóc.
7.2.T¹o mÆt ph¸c th¶o nghiªng mét gãc bÊt kú
LÖnh nµy cho phÐp t¹o mét mÆt ph¸c th¶o nghiªng mét gãc bÊt k×. øng
dông t¹o lç nghiªng hay c¸c cót chÕch hay T trong thiÕt kÕ èng.
• Thao t¸c trªn menu Specity Construction Plane chän At Angel råi
chän next menu Plan At Angel hiÖn lªn trªn ®ã cho phÐp ®Æt c¸c thuéc
tÝnh:
+ Angel: §Æt gãc nghiªng gi÷a hai mÆt ph¸c th¶o.
+ Entity: KÝch chuét vµ chän mÆt ®Ých ®Ó mÆt t¹o ra hîp víi nã mét gãc α.
VÝ dô: Muèn ®ôc mét lç nghiªng so víi mÆt trªn cña h×nh hép mét gãc 300.
C¸c b−íc thùc hiÖn nh− sau:
B−íc 1: T¹o khèi hép b»ng lÖnh Extruded Boss/Base.
B−íc 2: KÝch ho¹t lÖnh Plan trªn menu Specity Construction Plane chän
At Angel råi chän next menu Plan At Angel xuÊt hiÖn trªn ®ã cho phÐp
c¸c thuéc tÝnh:
+ Angel: ®Æt 300 gi÷a hai mÆt ph¸c th¶o.
+ Entity: KÝch chuét vµo mÆt trªn cña h×nh hép.
B−íc 3: NhÊn Finish ®Ó kÕt thóc lÖnh.
B−íc 4: Trªn mÆt võa t¹o më mét Sketch vÏ ®−êng trßn. (minh ho¹ h×nh
7.8)
B−íc 5: Dïng lÖnh Extruded cut ®Ó ®ôc lç xiªn. (minh ho¹ h×nh 7.9)
H×nh 7.8 H×nh 7.9
Bµi gi¶ng thiÕt kÕ kü thuËt
NguyÔn Hång Th¸i 77

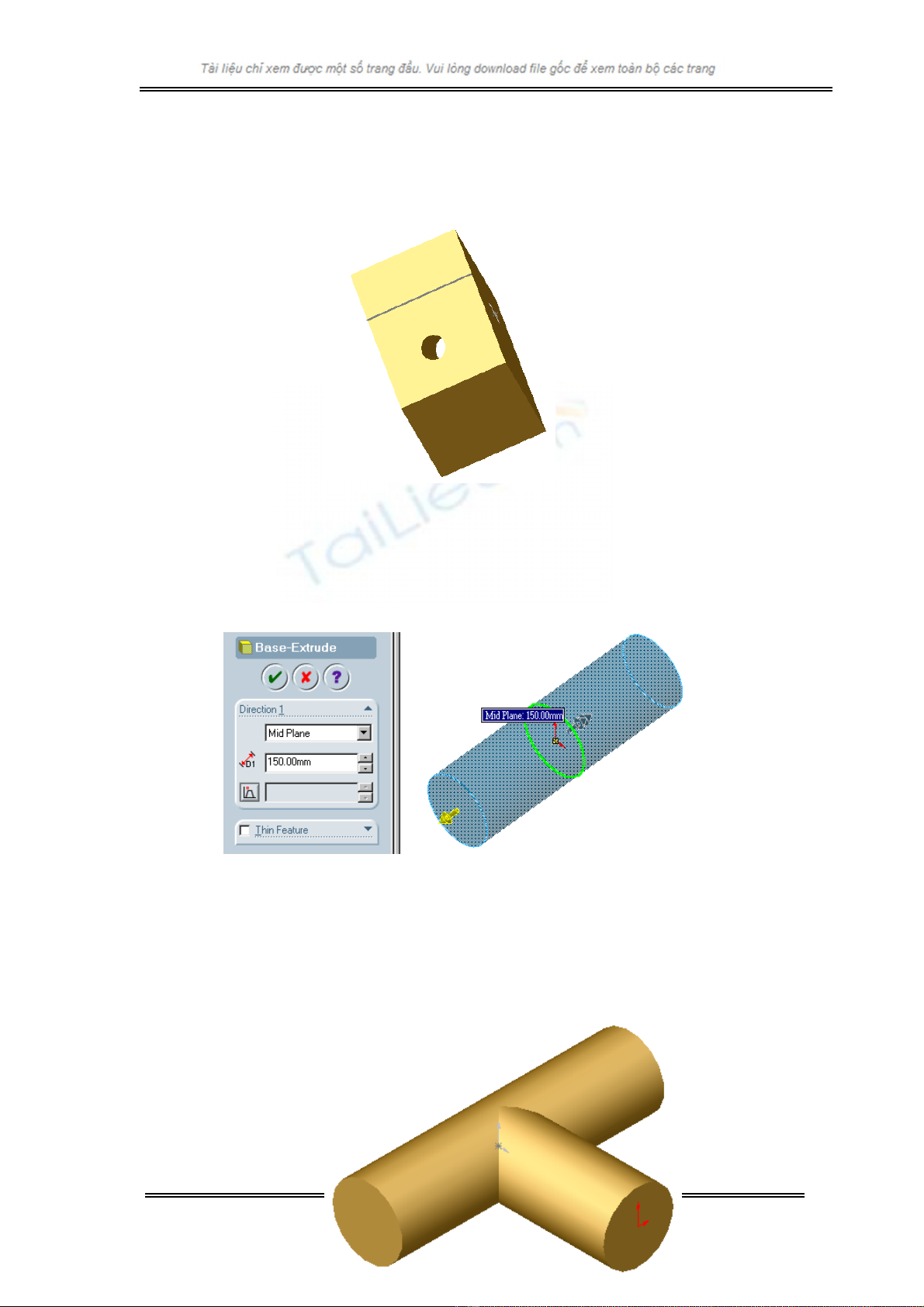

B−íc 6: nhÊn Ok ®Ó kÕt thóc lÖnh ta cã khèi h×nh 7.10
VÝ dô: T¹o cut T
B−íc 1: Më mét Sketch vÏ ®−êng trßn cã b¸n kÝnh R=20mm sau ®ã
Extruded Boss/Base chän chÕ ®é Mid Plane kho¶ng c¸ch mçi bªn lµ
100mm.
B−íc 2: Trªn mÆt Right më mét Sketch vµ ®−a vÒ chÕ ®é normal to t¹i
t©m gèc täa ®é vÏ ®−êng trßn b¸n kÝnh R=20mm sau ®ã Extruded
Boss/Base chÕ ®é Blind víi kho¶ng c¸ch lµ 80mm.
H×nh 7.10
H×nh 7.11
H×nh 7.12
Bµi gi¶ng thiÕt kÕ kü thuËt
NguyÔn Hång Th¸i 78

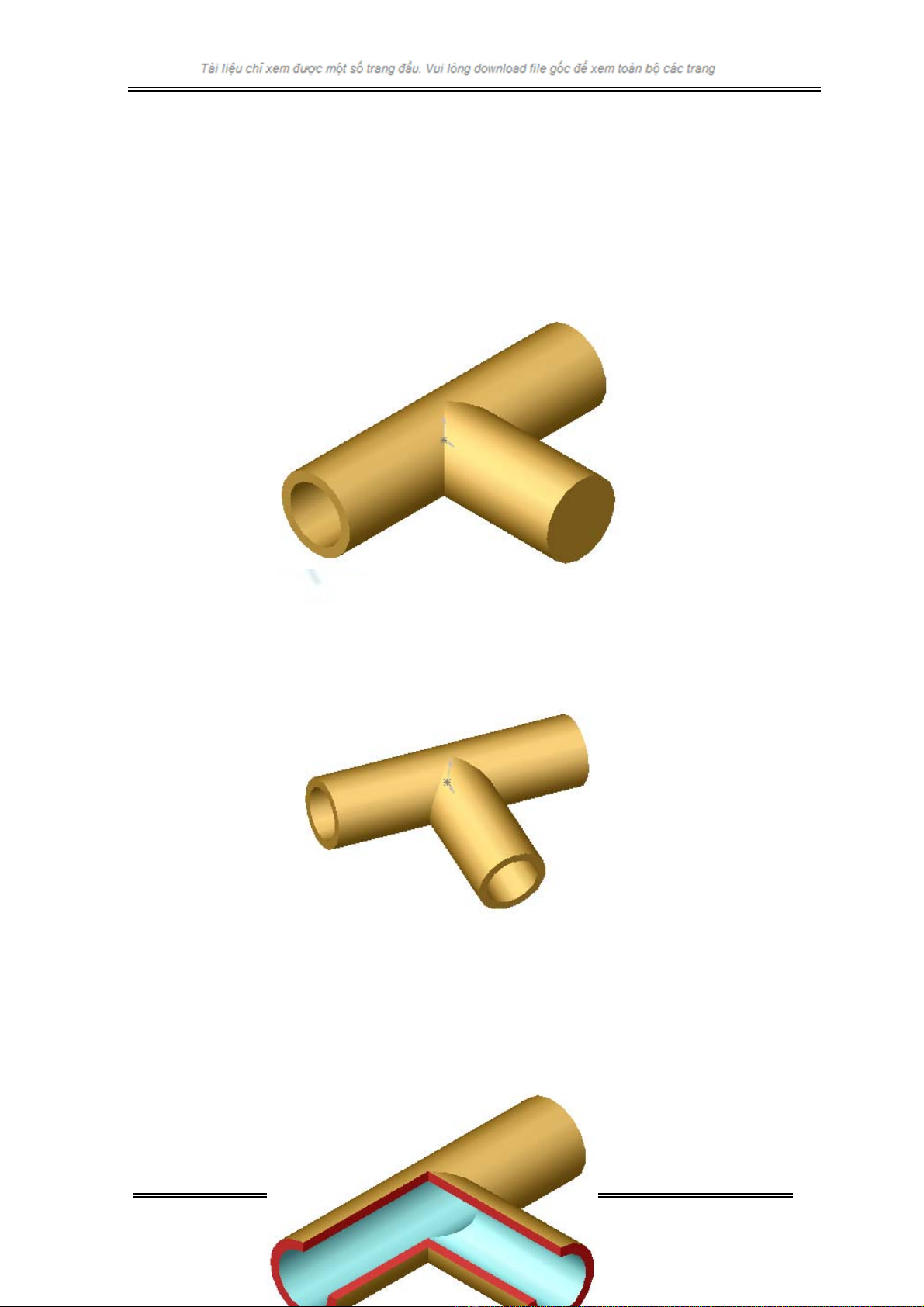

B−íc 3: KhoÐt lç trªn mÆt ®Çu cña cut T më mét Sketch vÏ ®−êng trßn b¸n
kÝnh R=15mm ®ång t©m víi trô trßn. KÝch ho¹t lªnh Extruded Cut chän
chÕ ®é c¾t through all ®Ó c¾t thñng toµn bé.
B−íc 4: §ôc lç phÇn cßn l¹i trªn mÆt ®Çu trô cßn l¹i më mét Sketch vÏ
®−êng trßn b¸n kÝnh R=15mm ®ång t©m víi trô trßn. KÝch ho¹t lªnh
Extruded Cut chän chÕ ®é c¾t Blind chiÒu s©u c¾t lµ 80mm.
B−íc 5: c¾t mét phÇn t− më mét Sketch trªn mÆt ®Çu võa t¹o ë b−íc 4 kÝch
chuét vÏ mét h×nh ch÷ nhËt sao cho võa ®ñ c¾t nh− h×nh 7.15 d−íi ®©y sau
®ã sö dông lÖnh Extruded Cut chän chÕ ®é c¾t Blind chiÒu s©u c¾t lµ
80mm.
H×nh 7.13
H×nh 7.14
H×nh 7.15
