CHƯƠNG 4: SỨC CHỊU TẢI CỦA ĐẤT NỀN
104
Tại sao phải nghiên cứu sức chịu tải đất nền ????????
1. Khái niệm chung
CHƯƠNG 4: SỨC CHỊU TẢI CỦA ĐẤT NỀN
105
1. Khái niệm chung
Để CT làm việc bình thường phải đảm bảo cho chúng không làm việc ở trạng
thái giới hạn (TTGH). CT đạt tới TTGH sẽ mất khả năng chịu tải (mất ổn định);
hoặc có biến dạng khá lớn ảnh hưởng tới việc sử dụng CT một cách bình
thường và an toàn, có vết nứt vượt quá quy định.
* Vì CT đặt trên nền đất nên khi quy định TTGH của nền phải xuất phát từ yêu
cầu không để xảy ra TTGH của CT.
TTGH về cường độ và ổn định bị vi phạm khi xảy ra một trong các hiện tượng
sau: + Một khối đất bị trượt trồi lên mặt đất, đồng thời móng bị đổ nghiêng →
nền mất ổn định;
+ Tuy nền đất chưa mất ổn định nhưng biến dạng quá lớn hoặc biến dạng
không đều cũng làm cho CT không thể sử dụng bình thường hoặc có vết nứt
quá lớn.
→ cần phải tính toán dự báo xác định được tải trọng giới hạn để không xảy
ra các hiện tượng trên.
a. Trạng thái giới hạn
CHƯƠNG 4: SỨC CHỊU TẢI CỦA ĐẤT NỀN
106
1. Khái niệm chung
* Sức chịu tải giới hạn của nền là khả năng tiếp nhận tải trọng từ CT của nền
mà không gây ra hiện tượng mất ổn định chung cho nền và CT bên trên.
b. Sức chịu tải giới hạn của nền
c. Tải trọng cho phép tác dụng lên nền [p]
Tải trọng cho phép tác dụng lên nền [p] với mức độ an toàn Fs
[p ] =Pgh/ FS
Kích thước đáy móng chọn sao cho:
ptb ≤ [p]
pmax ≤ 1,2[p]
ptb, pmax: tải trọng tiếp xúc trung bình và tải trọng tiếp xúc lớn nhất
ở đáy móng.
d. Các phương pháp xác định sức chịu tải của nền
-Phương pháp CBGH: ứng dụng rộng rãi cho môi trường rời nền đồng nhất,
mặt đất nằm ngang;
-Phương pháp giả định mặt trượt: đánh giá mức độ ổn định thông qua dạng
một mặt trượt nào đó giả định trước.
CHƯƠNG 4: SỨC CHỊU TẢI CỦA ĐẤT NỀN
107

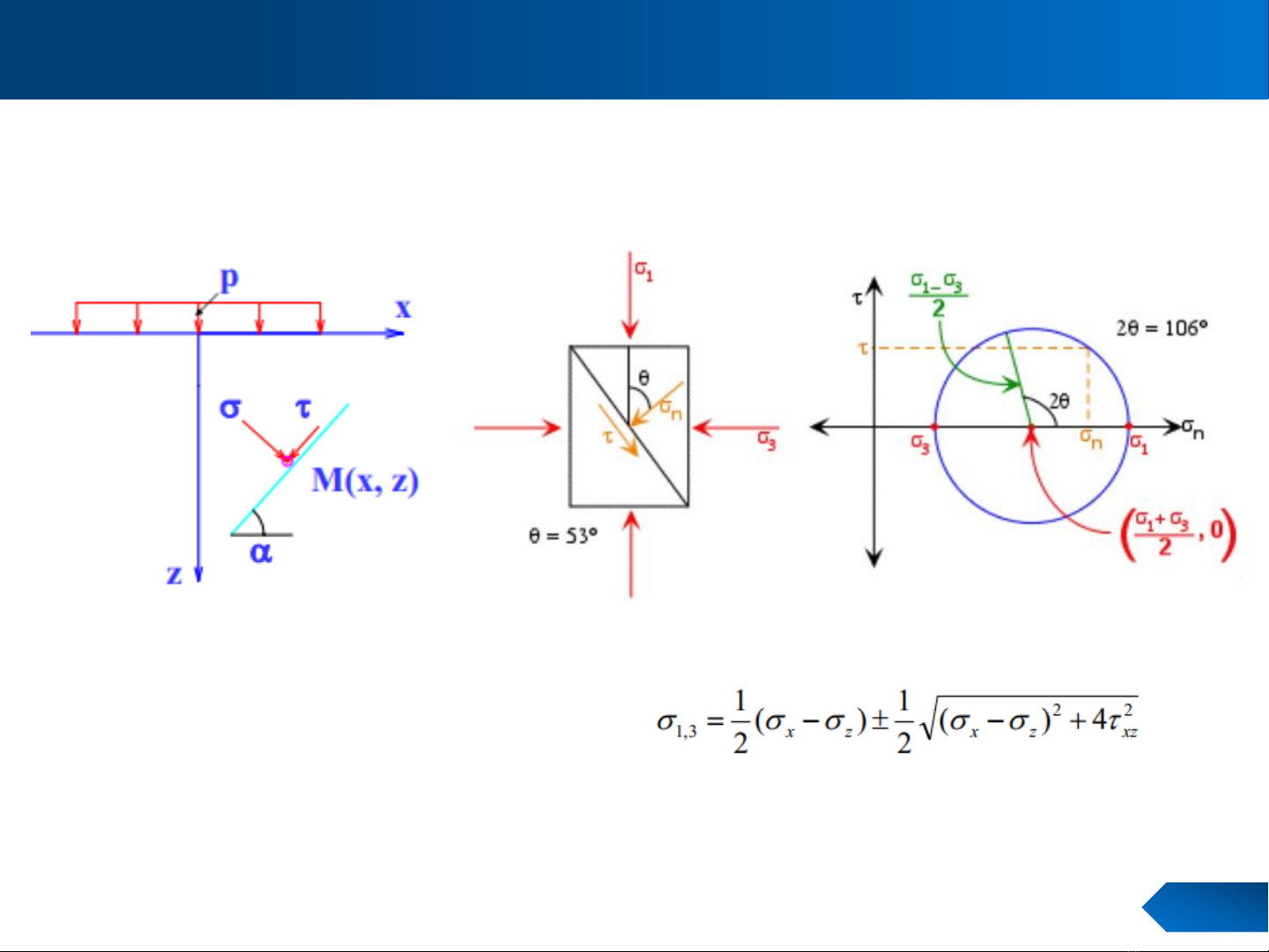

2. Vòng tròn Mohr - Đường sức chống cắt Coulomb
=> Tiêu chuẩn phá hoại Mohr-Coulomb
TTƯS tại M = f(p, γ, M) Vòng tròn Mohr thể hiện ứng suất của một điểm
CHƯƠNG 4: SỨC CHỊU TẢI CỦA ĐẤT NỀN
108
2. Vòng tròn Mohr - Đường sức chống cắt Coulomb
=> Tiêu chuẩn phá hoại Mohr-Coulomb
Fms = k.N
Fms: độ lớn lực ma sát
k: hệ số ma sát
N: Phản lực
s = .tg+ c
s : sức chịu tải
: ứng suất pháp tác dụng
: góc ma sát trong
c : lực dính
