Bài giảng Điện tửsố
V1.0 116
Nội dung
Chương 1: Hệ đếm
Chương 2: Đại sốBoole và các phương pháp biểu diễn hàm
Chương 3: Cổng logic TTL và CMOS
Chương 4: Mạch logic tổhợp
Chương 5: Mạch logic tuần tự
Chương 6: Mạch phát xung và tạo dạng xung
Chương 7: Bộnhớbán dẫn
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Bài giảng Điện tửsố
V1.0 117
Mạch logic tuần tự
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Bài giảng Điện tửsố
V1.0 118
Nội dung
Khái niệm chung và mô hình toán học
Phần tửnhớcủa mạch tuần tự
Phương pháp mô tảmạch tuần tự
Phân tích mạch tuần tự
Thiết kếmạch tuần tự
Mạch tuần tự đồng bộ
Mạch tuần tựkhông đồng bộ
Hiệntượng chu kỳvà chạyđua trong mạch không đồng bộ
Một sốmạch tuần tựthông dụng
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Bài giảng Điện tửsố
V1.0 119
Khái niệm chung và mô hình toán học
Khái niệm chung
Mạch logic tuần tựhay còn gọi là mạch dãy - Sequential Circuit.
Hoạtđộng của hệnày có tính chất kếtiếp nhau, tức là trạng thái hoạtđộng của
mạch điện không những phụthuộc trực tiếp lối vào mà còn phụthuộc vào trạng
thái bên trong trướcđó của chính nó. Nói cách khác các hệthống này làm việc
theo nguyên tắc có nhớ.
Mô hình toán học
Z = f(Q, X)
X - tập tín hiệu vào.
Q - tập trạng thái trong trướcđó của mạch.
W - hàm kích.
Z - các hàm ra
Biểu diễn khác: Z = f (Q(n), X); Q (n +1) = f (Q(n), X)
Q(n +1): là trạng thái tiếp theo của mạch.
Q(n): là trạng thái bên trong trướcđó.
Mạch tổhợp
Mạch nhớ
x1
x2
xi
z1
z2
zj
Q1 QlW1 Wk
Sơ đồ khối của mạch tuần tự.
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Bài giảng Điện tửsố
V1.0 120
Trigơ – Phần tửnhớcủa mạch tuần tự
Định nghĩa: Trigơ là phần tửcó khả năng lưu trữ(nhớ) một trong hai trạng thái 0 và 1.

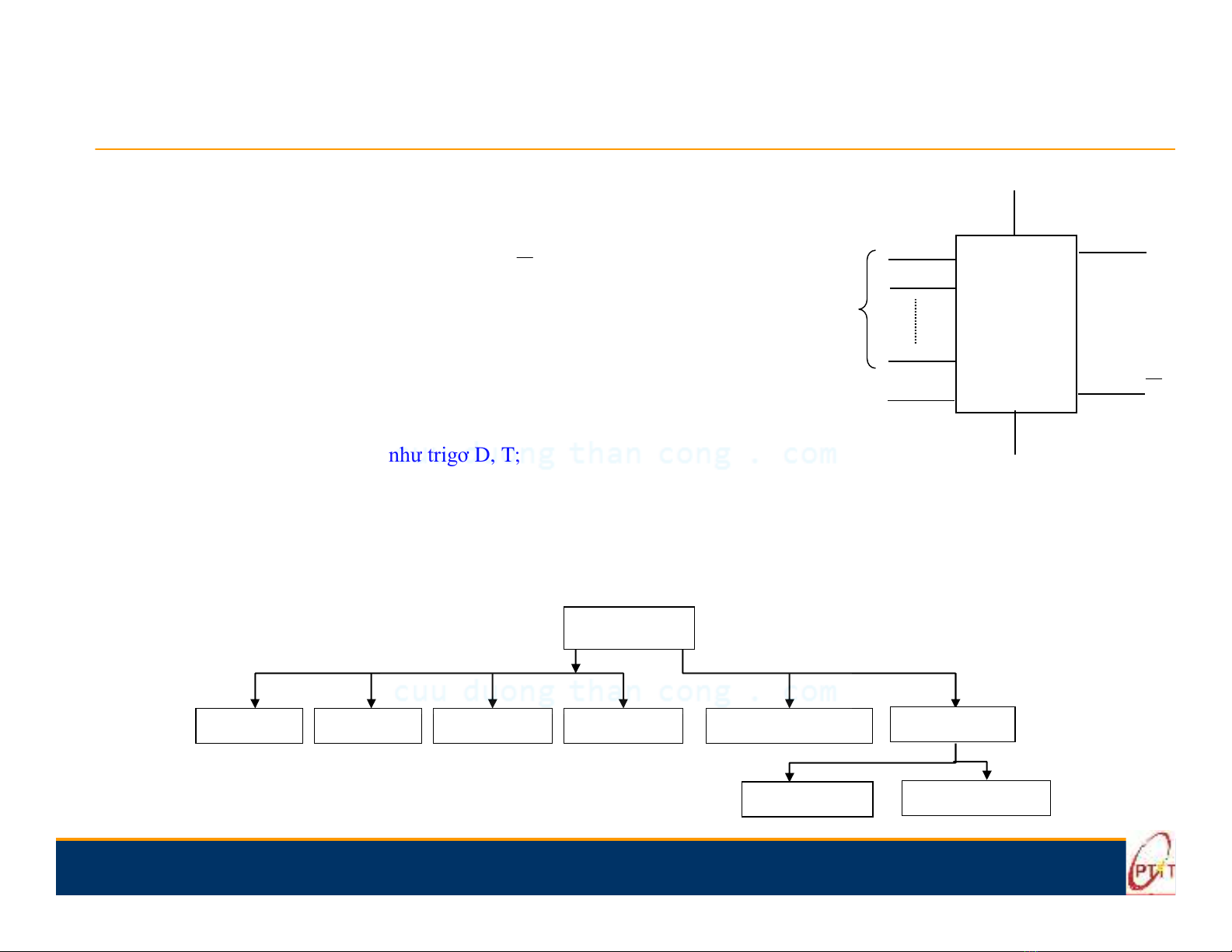

TRIGƠ
TRIGƠ D TRIGƠ T TRIGƠ RS TRIGƠ JK KHÔNG ĐỒNG BỘĐỒNG BỘ
LOẠI THƯỜNG CHÍNH - PHỤ
Cấu trúc
Trigơ có từ1 đến một vài lốiđiều khiển, có hai lối ra
luôn luôn ngược nhau là Q và . Tuỳtừng loạitrigơ
có thểcó thêm các lối vào lập (PRESET) và lối vào
xoá (CLEAR). Ngoài ra, trigơ còn có lối vào đồng bộ
(CLOCK). Hình bên là sơ đồ khối tổng quát củatrigơ.
Phân loại:
Theo chứcnăng làm việc của của các lối vào điều khiển:
Trigơ 1 lối vào như trigơ D, T;
Trigơ 2 lối vào như trigơ RS, trigơ JK.
Theo phương thức hoạtđộng thi ta có hai loại:
Trigơ không đồng bộ
Trigơ đồng bộ, có hai loại: trigơ thường và trigơ chính-phụ(Master-Slave).
TRIGƠ
Các
lối vào
điều
khiển
Clock
PR
CLR
Q
Q
Q
