Chương 9: Dao động ký
9.1.Ống phóng điện tử.
9.2.Các khối chức năng trong dao động ký.
9.3.Trình bày tín hiệu trên màn ảnh dao động ký.
9.4.Dao động ký hai kênh.
9.5.Thanh đo của dao động ký.
9.6.Bộ tạo trể.
9.7.Ứng dụng của dao động ký.
9.8.Đặc tính tổng quát của dao động ký số.
9.9.Sơ đồ khối và nguyên lý hoạt động dao động ký số.
9.10.Các phương pháp lấy mẫu.
9.11.Dao động ký số nhiều kênh.
9.12.Chức năng của sự kích.
9.13.Chức năng tính toán.
9.14.So sánh dao động ký analog và số.
9.1.Ống phóng điện tử

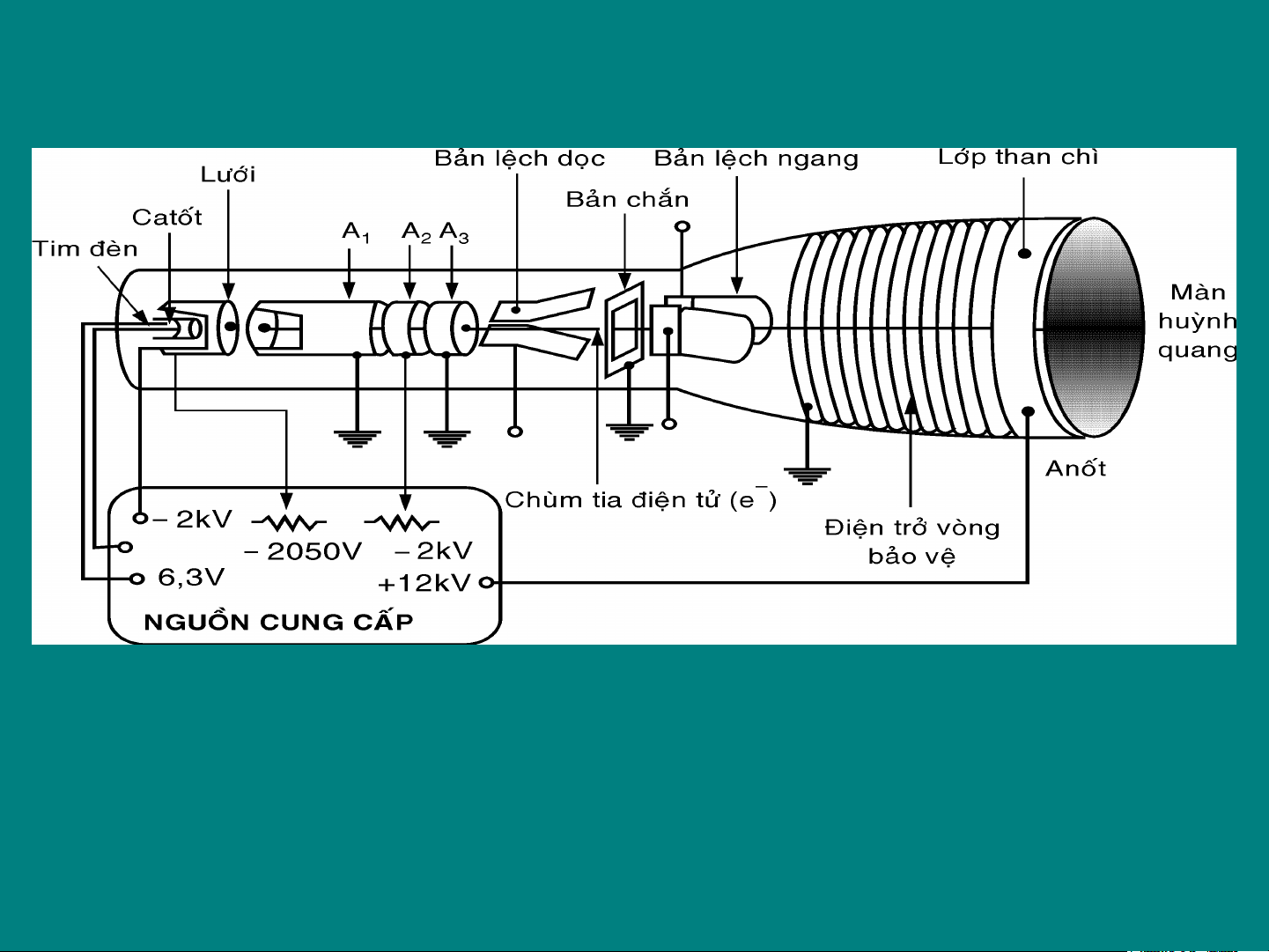

9.1.1.Các bộ phận của CRT: Có cấu tạo như hình trên.
Độ lệch tia d = VLl/2DVA1; V: Điện áp giữa 2 bản cực; L: Chiều dài
của bản cực; l: Khoảng cách từ bản cực đến mà ảnh huỳnh
quang; D: Khoảng cách giữa hai bản cực; VA1:Điện áp bản cực
gia tốc. Độ nhạy độ lệch S(V/cm) = V/d = 2DVA1/lL
9.1.2.Sự phân cực cho đèn CRT
9.2.Các khối chức năng trong dao
động ký
9.2.1.Tổng quát: Các khối chức năng trong dao động ký gồm có
như hình trên.
9.2.2.Khối khuếch đại quét dọc
Hình 9.6.Sơ đồ khối khối khuếch đại quét dọc.
