MÁY NÉN KHÍ HAI CẤP Gas 7
Nội dung
Nén hỗn hợp khí ban đầu ở 35oC, 1725kPa
đến 6900kPa bằng máy nén 2 cấp
Tuần hoàn lại phần lỏng được tách ra từ
tháp tách
2
Mục đích
Sử dụng Recycle
Xác định vị trí tuần hoàn
3
Lưu trình chung
4
Name ToCompression
Bài toán
Nén hỗn hợp khí N2, CO2, C1 ÷C6 tại 35oC, 1725kPa
Mole Fraction
Lưu lượng
0.0075 0.0147 0.5069
5000kgmole/h
0.1451 0.0725 0.0652
EOS: PR
0.0578
0.0515
5
0.0431 0.0357 Component N2 CO2 C1 C2 C3 i-C4 n-C4 i-C5 n-C5 C6
Thiết lập Mixer
6
Thiết lập Separator LPSep
7
Thiết lập Máy nén cấp 1
8
Thiết lập Máy nén cấp 1
9
Làm lạnh khí nén
In this cell
Enter…
Inlet
Stage1Out
Name Stage1Cooler
Outlet Cooler1Out
Energy Stage1Q
Pressure Drop 0 kPa
10
Cooler1Out Temperature 50oC
Thiết lập Mixer
11
Thêm Separator ISSep
12
Giảm áp dòng lỏng
13
Giảm áp dòng lỏng
14
Thiết lập Máy nén cấp 2
In this cell Enter…
Name Stage2
Inlet ISSepVap
Outler Stage2Out
Energy Stage2HP
Adiabatic Efficiency 75%
15
Stage2Out Pressure 6900 kPa
Làm lạnh dòng khí nén
In this cell Enter…
Name Stage2Cooler
Outler
Cooler2Out
Inlet Stage2Out
Energy Stage2Q
Cooler2Out Temperature
50oC
16
Pressure Drop 0 kPa
Thiết lập Separator HPSep
17
Giảm áp dòng lỏng
In this cell Enter…
Name LetDown2
Inlet HPSepLiq
Outler LD2Out
18
LD2Out Pressure 3450 kPa
Tuần hoàn lại dòng lỏng
19
Tuần hoàn lại dòng lỏng
20
Tuần hoàn lại dòng lỏng
21
Tuần hoàn lại dòng lỏng
22

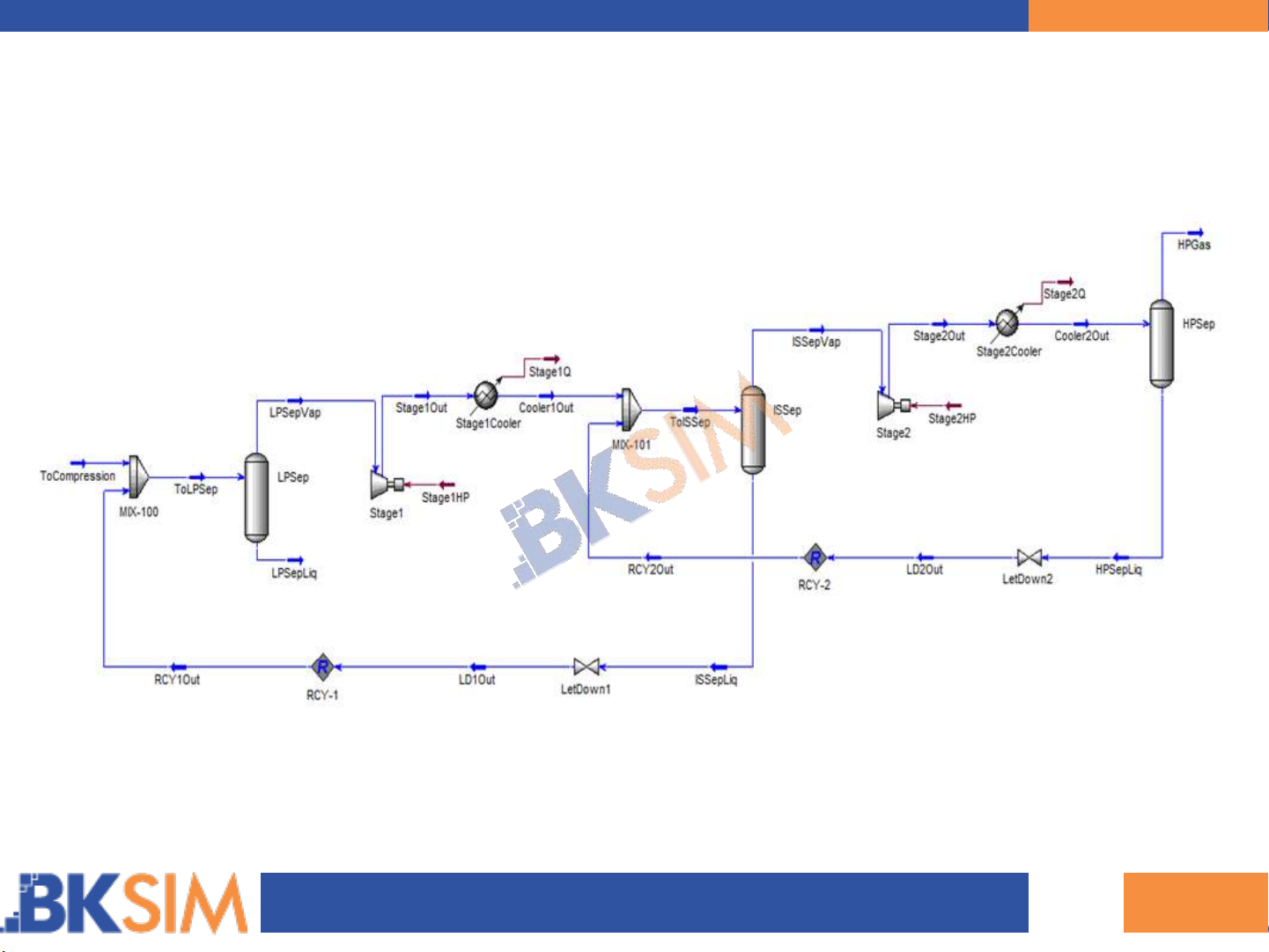

Lưu trình chung
