"Bài giảng Khóa đào tạo lắp đặt gói sản phẩm BigK" giới thiệu về gói sản phẩm BigK; nguyên lý hoạt động hệ thống bigK; các bước khảo sát; hướng dẫn lắp đặt hệ bigK; một số dự án tham khảo.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Khóa đào tạo lắp đặt gói sản phẩm BigK

KHÓA ĐÀO TẠO LẮP ĐẶT GÓI SẢN PHẨM SOLARGATES TRADING JOINT STOCK COMPANY SolarBK BUSINESS PRESENTATION Office: 1 47 Le Van Thinh, Binh Trung Dong Ward, District 2, HCMC, Vietnam
Nội dung trình bày • Giới thiệu về gói sản phẩm BigK. • Nguyên lý hoạt động hệ thống bigK. • Các bước khảo sát. • Hướng dẫn lắp đặt hệ bigK. • Một số dự án tham khảo. • Thảo luận
1 GIỚI THIỆU SOLARGATES SolarBK BUSINESS PRESENTATION
Giải pháp Điện năng lượng mặt trời nối lưới của SolarBK dành cho hộ gia đình có công suất từ 2kWp – 10kWp, 01 pha & 03 pha được phân phối chính hãng bởi SolarGATES SOLARGATES SolarBK BUSINESS PRESENTATION
Gói giải pháp BigK (tiêu chuẩn) 1) Tấm pin mặt trời IREX loại Polycrystalline (được sử dụng loại thông dụng trên thị trường) đạt tiêu chuẩn quốc tế IEC & UL 2) Inverter BigK với MPPT đạt hiệu suất cao (97%) và tiêu chuẩn an toàn, nối lưới (IEC, AS) 3) Hệ thống giám sát trên Trung Tâm Điều Hành Năng Lượng SSOC 4) Hệ thống giàn khung thiết kế riêng của SolarBK chịu được bão cấp 8 với chất liệu Inox SUS 201 trên các loại mái: mái ngói, mái bằng, mái tôn 5) Các vật tư phụ kiện, dây dẫn với định mức 30m từ tấm PV đến vị trí đấu nối 6) Thi công & vận chuyển trên toàn quốc với hệ thống rộng khắp Việt Nam. SOLARGATES SolarBK BUSINESS PRESENTATION
Cấu hình gói BigK SOLARGATES SolarBK BUSINESS PRESENTATION
Cấu hình gói bigK SOLARGATES SolarBK BUSINESS PRESENTATION
2 NGUYÊN LÝ HOẠT ĐỘNG & CÁC THIẾT BỊ CHÍNH

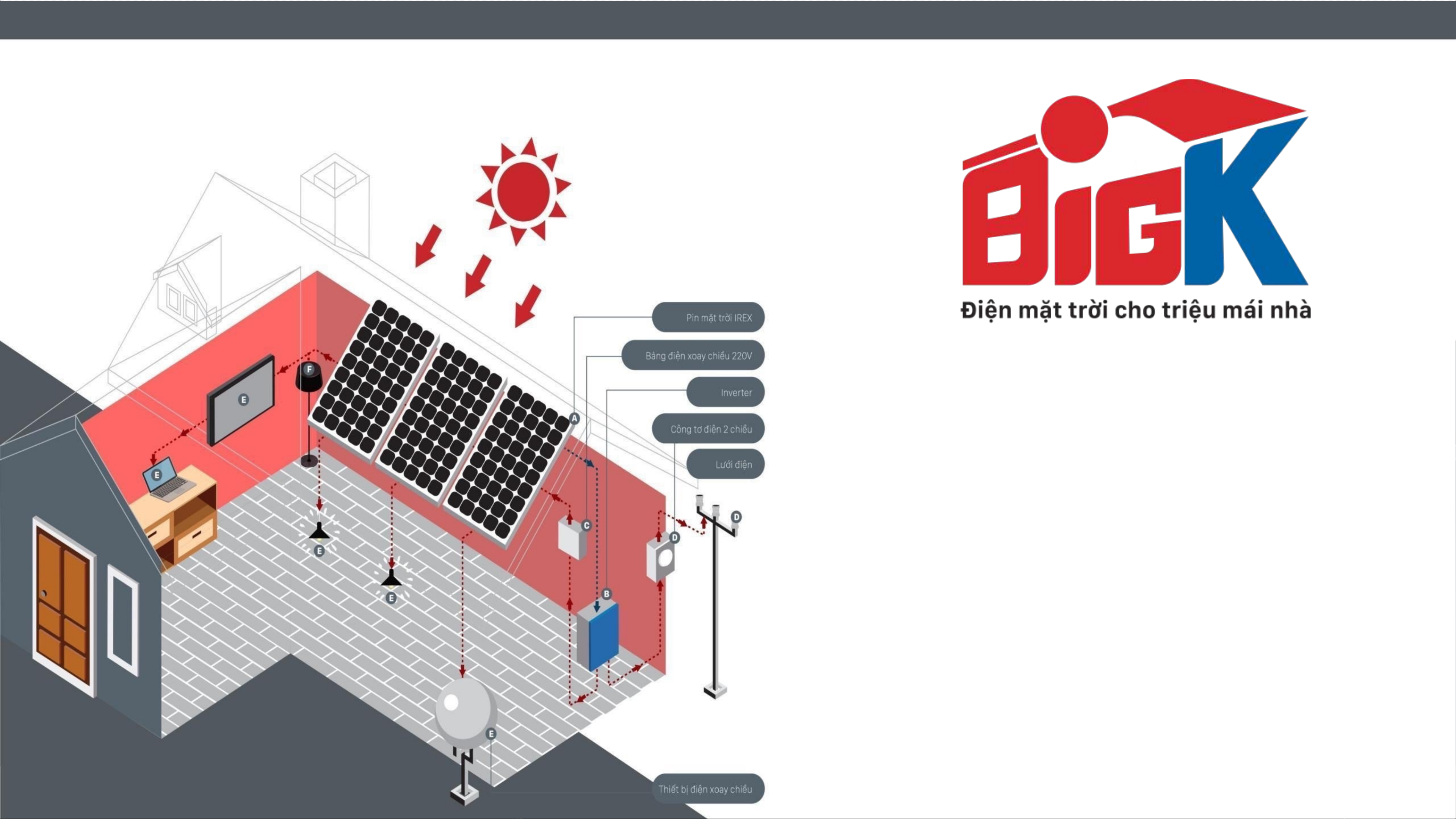

Sơ đồ nguyên lý
1. Tấm Pin năng lượng mặt trời IREX
2. Inverter BigK
3. Tủ điện BigK
4. Hệ thống giám sát SSOC
5. Khung đỡ tấm pin
5. Khung đỡ tấm pin
5. Khung đỡ tấm pin
Nguyên lý hoạt động
LƯỚI ĐIỆN EVN TH1: Trời nắng, có điện lưới, Ptải = PPV Trời nắng, có điện lưới TẤM PIN Công tơ điện tử 2 chiều P PV P Lưới DC AC INVERTER NỐI LƯỚI Ptải = P PV Giải thích: Khi công suất tải sử dụng bằng công suất do hệ Pin mặt trời thì tải sẽ ưu tiên dùng hết công suất của hệ Pin, lúc này tải không cần dùng đến điện lưới. PTải = PPV + 0 P 1 P 2 P n TẢI AC
TH2: Trời nắng, có LƯỚI ĐIỆN EVN điện lưới: Ptải
TH3: Trời nắng, có LƯỚI ĐIỆN EVN điện lưới: Ptải > PPV TẤM PIN Trời nắng, có điện lưới Công tơ điện tử 2 chiều P PV P Lưới DC AC INVERTER NỐI LƯỚI Ptải = P + PPV lưới Giải thích: Khi công suất tải sử dụng lớn hơn công suất do hệ thống pin mặt trời tạo ra thì tải sẽ ưu tiên dùng hết công suất của hệ Pin tạo ra, phần công suất còn thiếu sẽ được lấy từ lưới điện EVN. Ptải = PPV + Plưới P kho 1 P kho 2 P n TẢI AC
