HỆ THỐNG VÀO/ RA – CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN VÀO/RA – GHÉP NỐI
MÁY TÍNH VỚI THIẾT BỊ NGOẠI VI
VŨ NGỌC THANH SANG
TRỊNH TẤN ĐẠT
KHOA CÔNG NGHỆTHÔNG TIN
ĐẠI HỌC SÀI GÒN
Email: trinhtandat@sgu.edu.vn
Website: https://sites.google.com/site/ttdat88
HỆ THỐNG VÀO/RA: GIỚI THIỆU CHUNG
Khoa Công Nghệ Thông Tin – Đại học Sài Gòn Kiến Trúc Máy Tính
•Hệ thống vào/ra (I/O system) là thành phần quan trọng thứ ba (bao gồm CPU và
bộ nhớ) trong hệ thống máy tính.
•Là một phương tiện hiệu quả để nhận đầu vào và cung cấp đầu ra cho hệ thống
máy tính.
•Là một giao diện chứa các logic để kết nối các hàm giữa thiết bị ngoại vi và hệ
thống bus.
•Lưu ý: Nguyên nhân dẫn đến việc các thiết bị ngoại vi không kết nối trực tiếp với
hệ thống bus:
oTruyền tải lượng dữ liệu khác nhau + tốc độ khác nhau + nhiều định dạng.
oTốc độ truyền tải dữ liệu của thiết bị ngoại vi chậm hơn hoặc nhanh hơn so
với CPU và RAM ➔khó tương thích, không thực tế.
HỆ THỐNG VÀO/RA: GIỚI THIỆU CHUNG
Khoa Công Nghệ Thông Tin – Đại học Sài Gòn Kiến Trúc Máy Tính

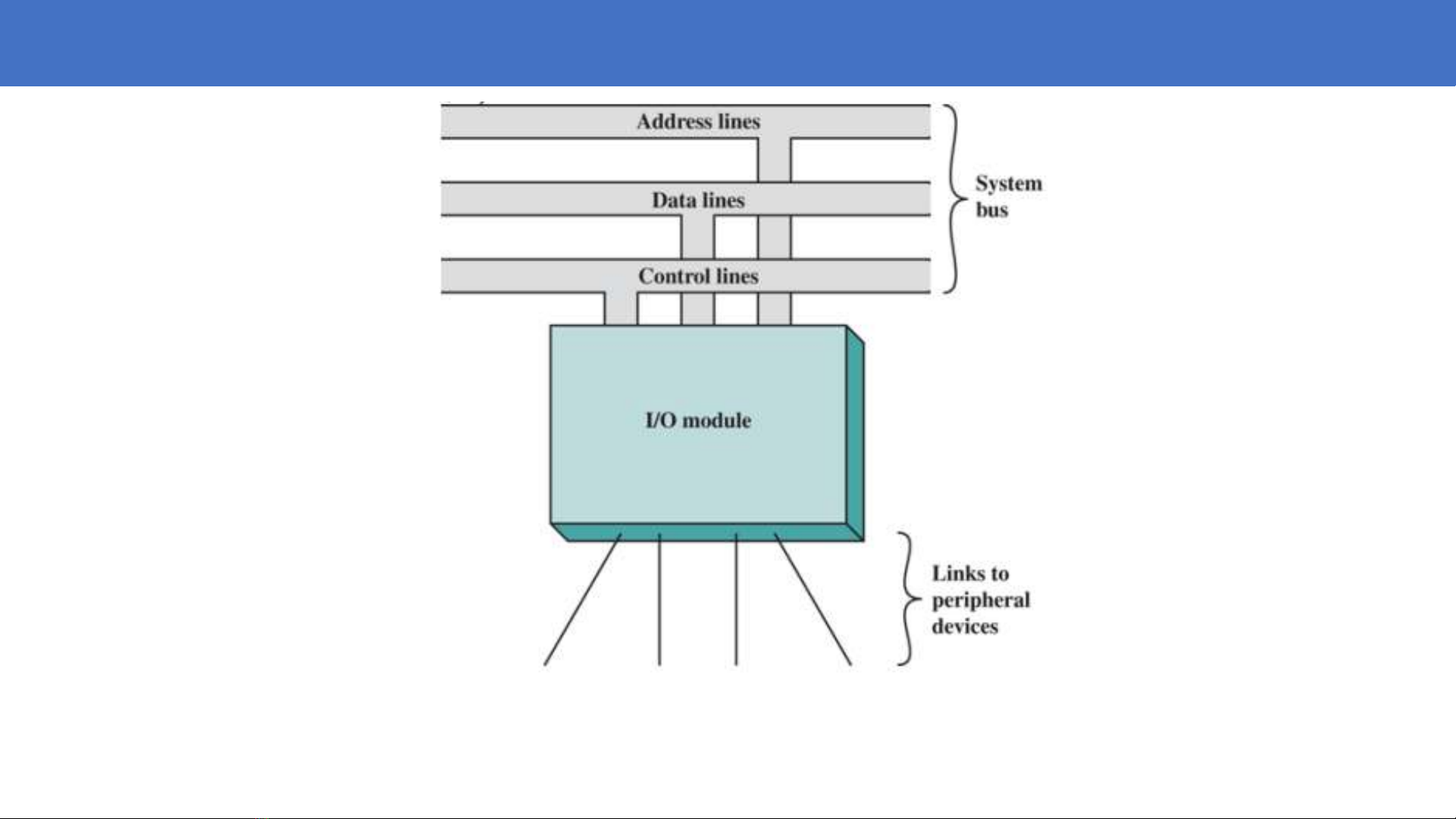

Mô hình chung của hệ thống vào/ra
THIẾT BỊ NGOẠI VI
Khoa Công Nghệ Thông Tin – Đại học Sài Gòn Kiến Trúc Máy Tính
•Chức năng: chuyển đổi dữ liệu giữa bên trong và bên ngoài máy tính.
•Phân loại:
oThiết bị ngoại vi giao tiếp người - máy: bàn phím, màn hình, máy in,….
oThiết bị ngoại vị giap tiếp máy –máy: gồm các thiết bị theo dõi và kiểm tra.
oThiết bị ngoại vi truyền thông: Modem, Network Interface Card (NIC).
THIẾT BỊ NGOẠI VI -THÀNH PHẦN
Khoa Công Nghệ Thông Tin – Đại học Sài Gòn Kiến Trúc Máy Tính
•Bộ chuyển đổi tín hiệu: chuyển đổi dữ liệu giữa bên ngoài và bên trong máy tính.
•Bộ đệm dữ liệu: đệm dữ liệu khi truyền giữa module vào/ra và thiết bị ngoại vi.
•Khối logic điều khiển: điều khiển hoạt động của thiết bị ngoại vi đáp ứng theo yêu
cầu từ module vào/ra
