1
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐIỆN-ĐIỆN TỬ
Kỹ thuật Chiếu sáng Dân dụng & Công nghiệp
TÍNH TOÁN
MẠNG ĐIỆN CHIẾU SÁNG
2
TÍNH TOÁN MẠNG ĐIỆN CHIẾU SÁNG
I. XÁC ĐỊNH PHỤ TẢI CHIẾU SÁNG
Phụ tải điện chiếu sáng là loại phụ tải tính đến phần điện
năng được sử dụng để biến đổi ra ánh sáng phục vụ cho
chiếu sáng bên trong và bên ngoài công trình kiến trúc.
Phụ tải điện chiếu sáng bao gồm thiết bị chiếu sáng làm
việc,chiếu sáng an toàn và chiếu sáng trang trí.
3
TÍNH TOÁN MẠNG ĐIỆN CHIẾU SÁNG
I. XÁC ĐỊNH PHỤ TẢI CHIẾU SÁNG
Đối với công trình chưa có sẵn mà dự kiến xây dựng, cần
xác định nhu cầu điện để chọn công suất nguồn điện dự
kiến thì căn cứ vào suất phụ tải chiếu sáng trên một đơn
vị diện tích p0[W/m2].
Công suất chiếu sáng được tính:
Pcs = p0. F [W]
Trong đó:
-Pcs :công suất chiếu sáng [W]
- p0:suất phụ tải chiếu sáng trên đơn vị diện tích
[W/m2]
- F : diện tích được chiếu sáng [m2]
4

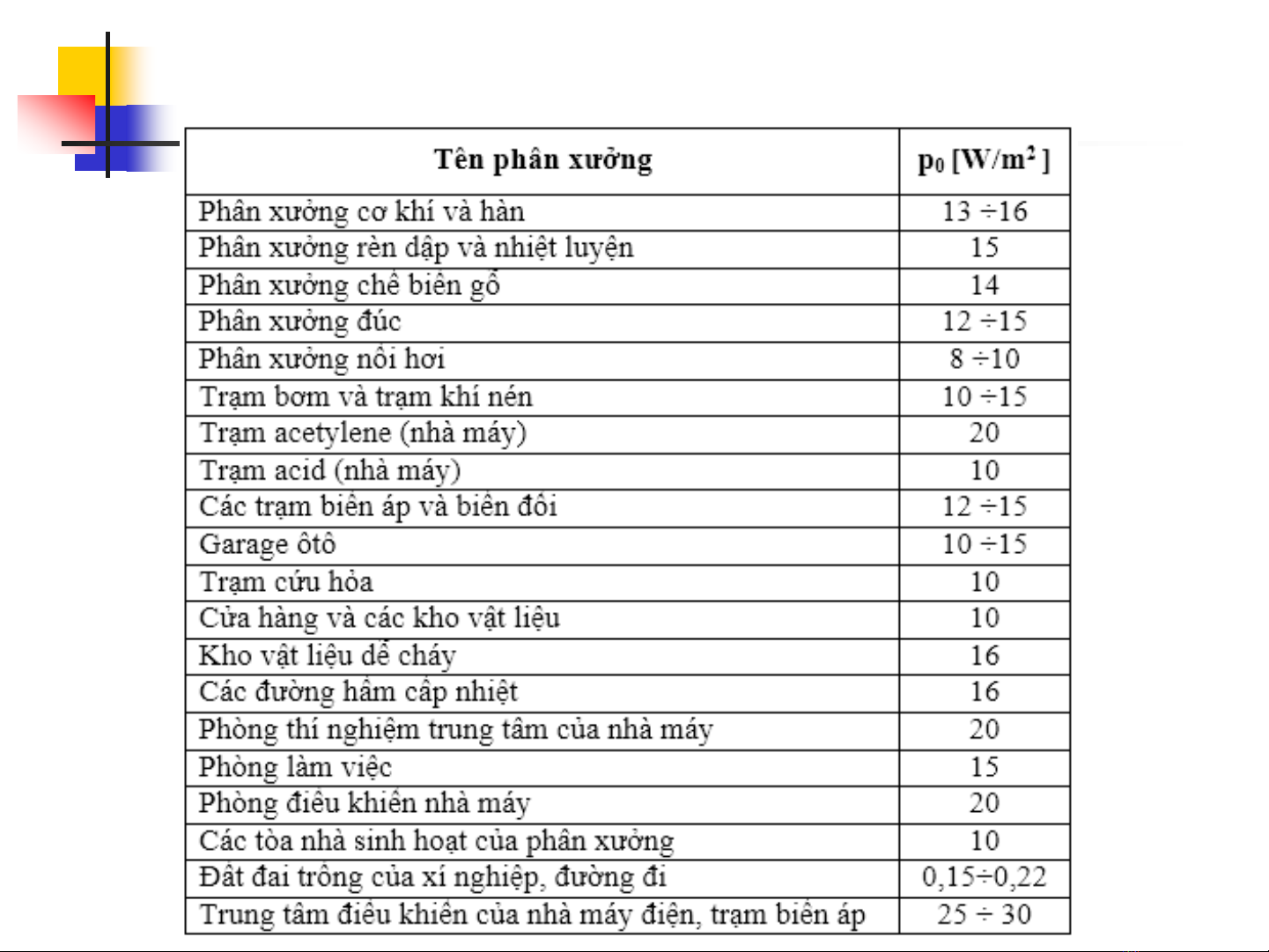

Suất phụ tải chiếu sáng trên một đơn vị diện tích sản xuất
của một số phân xưởng
5
TÍNH TOÁN MẠNG ĐIỆN CHIẾU SÁNG
I. XÁC ĐỊNH PHỤ TẢI CHIẾU SÁNG
Công suất chiếu sáng của các tòa nhà trong công
nghiệp, công cộng và chiếu sáng bên ngoài được tính
trong kết quả tính toán kỹ thuật chiếu sáng.
Trong hệ chiếu sáng các đèn phóng điện, khi xác định
công suất chiếu sáng cần phải tính thêm công suất tiêu
thụ của ballast.
▫10 ÷30%:đối với ballast của đèn huỳnh quang
▫8÷12% : đối với ballast của đèn thủy ngân cao áp
