Chương 10: Cơ Cấu Bánh Răng
I. Giới thiệu
1. Khái niệm:
Cơ cấu bánh răng “cổlỗsĩ” bao gồm hai bánh
mà trên vành của chúng là các “khối u”. Các
“khối u” gài vào nhau và đẩy nhau làm truyền
chuyểnđộng từbánh này sang bánh kia. Tỉsố
truyền trung bình là hằng số, nhưng tỉsốtruyền
tức thời không phải hằng số.
2
Các “khối u” củacơ cấu bánh răng
mà ta khảo sát có hình dạng đặc biết
cho phép tỉsốtruyền là hằng số.
baùnh raêng truï raêng
thaúng
aên khôùp trong
2. Phân lọai:

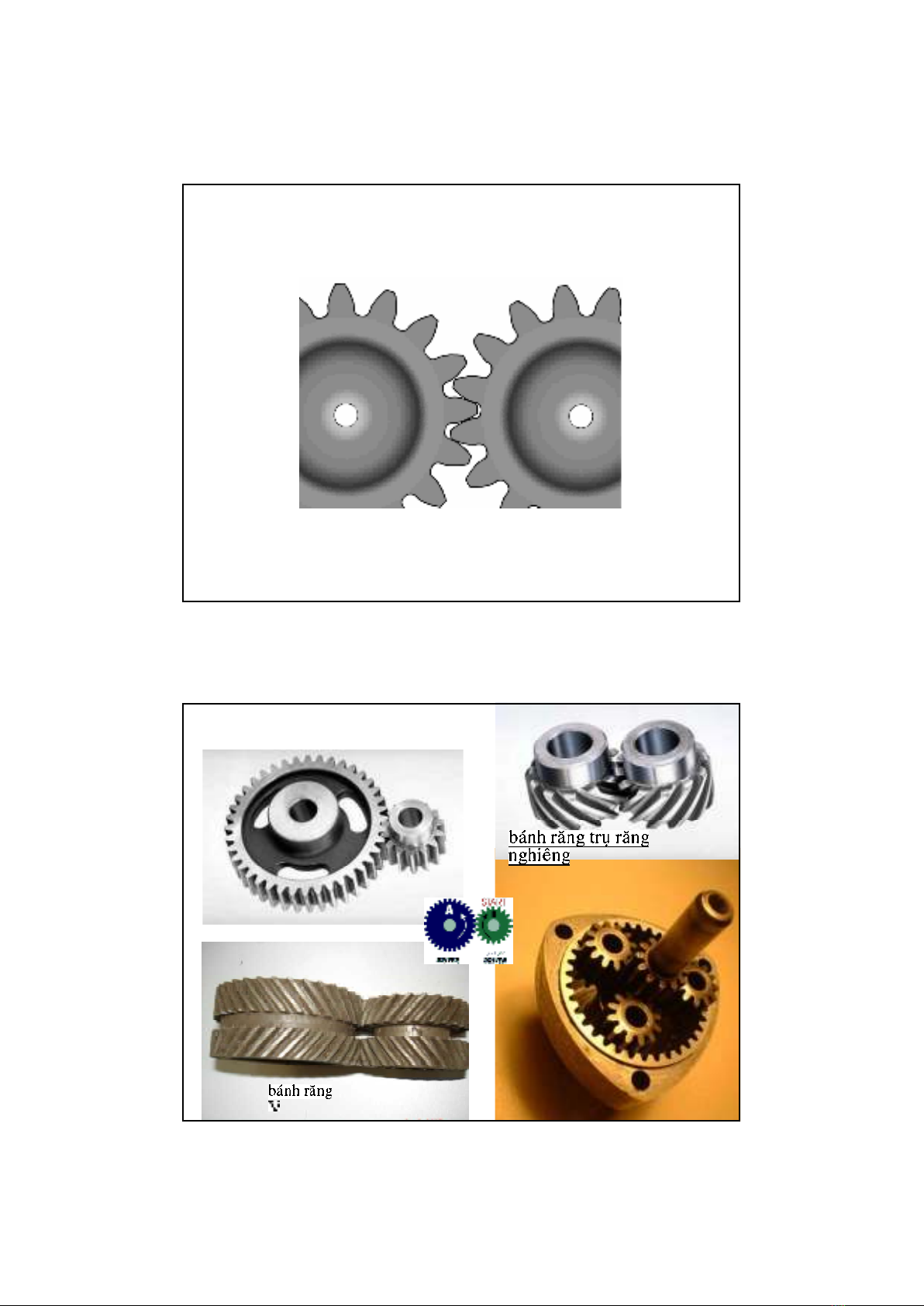

a. Cơ cấu phẳng
3
a. Cơ cấu phẳng (tt)

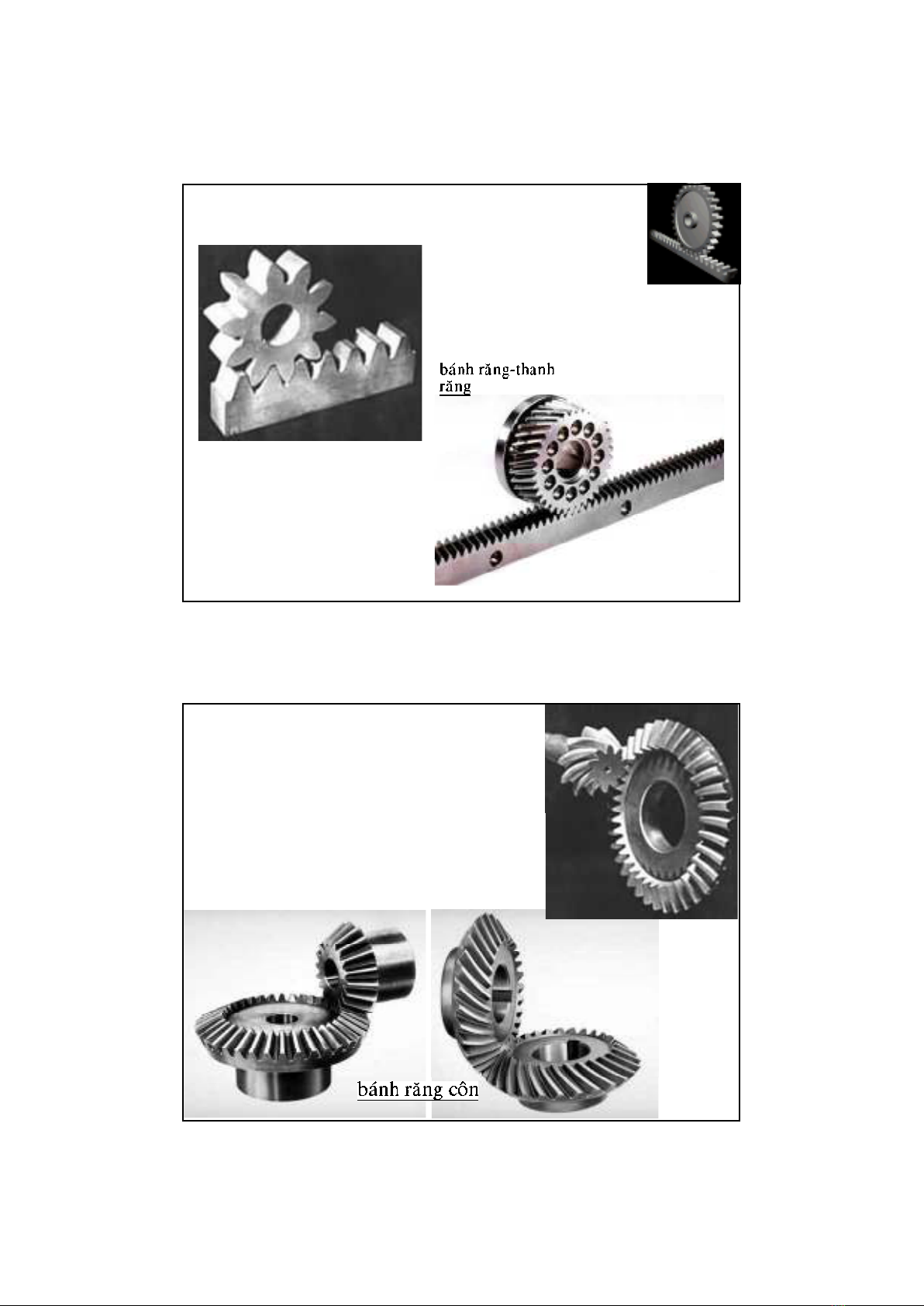

b. Cơ cấu không gian
baùnh raêng coân xoaén
4
b. Cơ cấu không gian (tt)
3. Công dụng: Truyền chuyểnđộng quay giữa hai trục
song song (cơ cấu bánh răng phẳng), cắt nhau (cơ
cấu bánh răng côn) hay chéo nhau (cơc ấu bánh răng

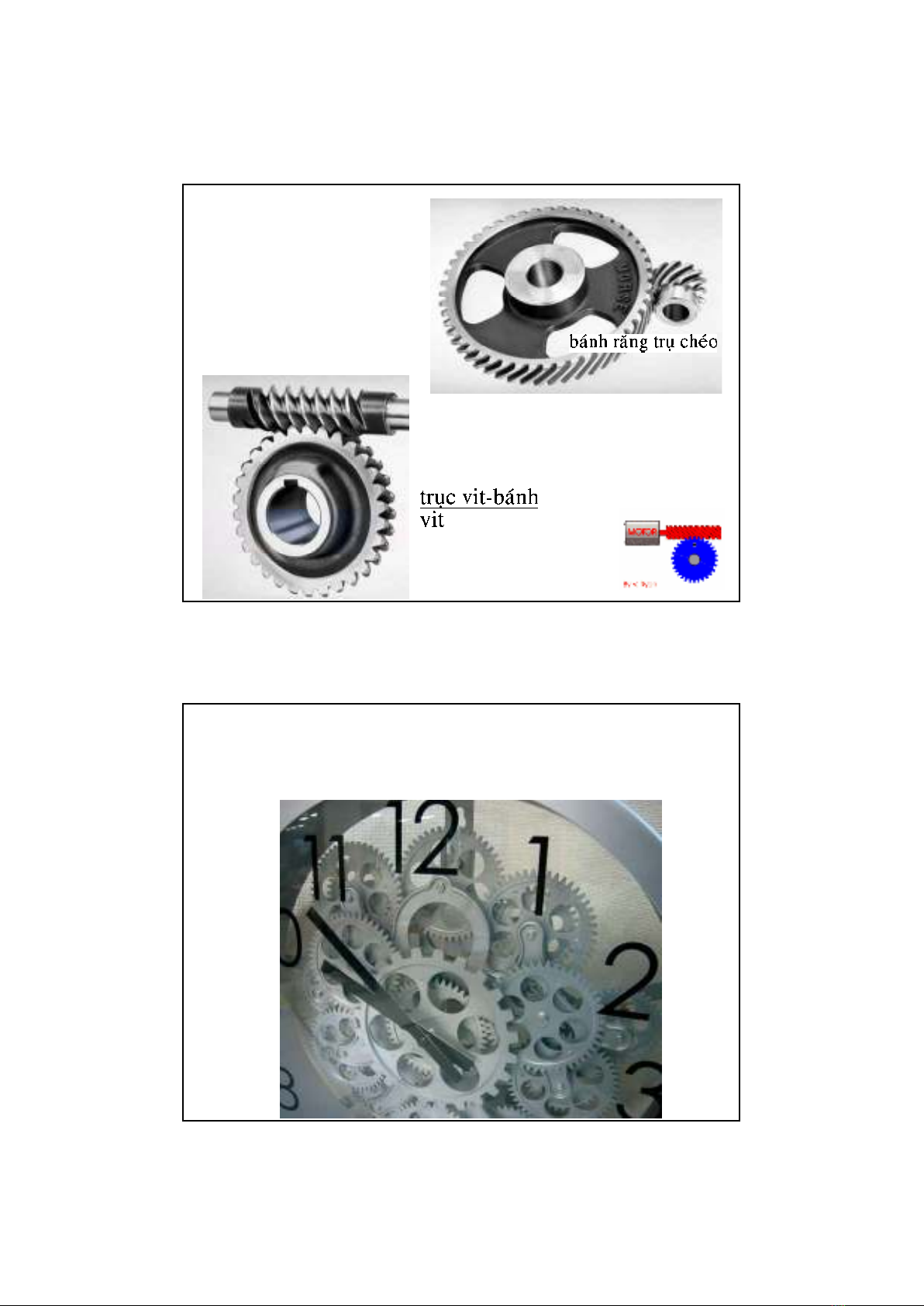

trụchéo và cô cấu trục vit – bánh vit.
5
