Chương 3
HỆ THỐNG SỐ
Giới Thiệu về Đại Số Boolean và
các Cổng Mạch Logic
Đại Số Boolean

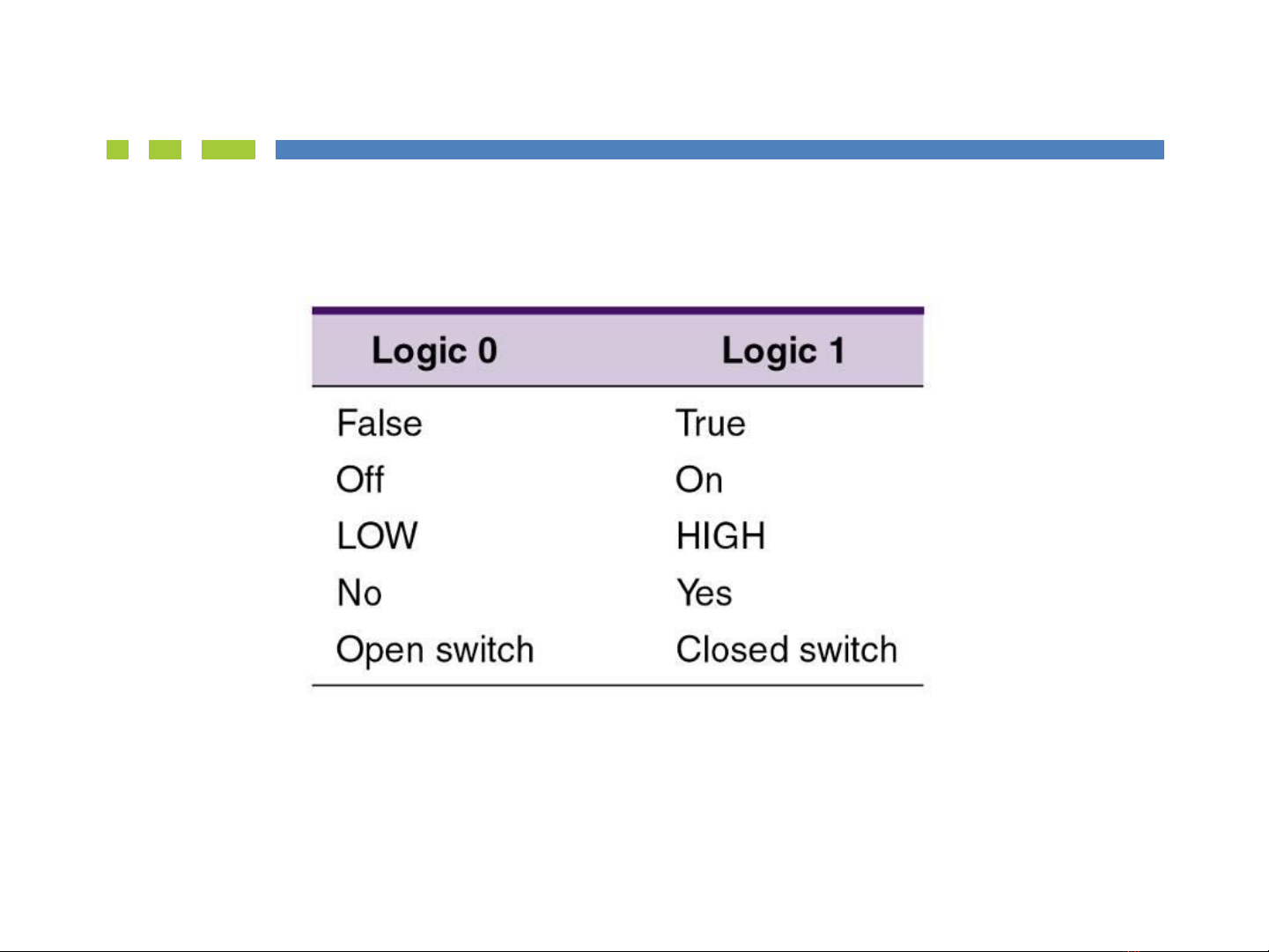

•Đại Số Boolean chỉ có 2 giá trị xử lý duy nhất (2
trạng thái logic): 0 và 1
•3 cổng mạch logic cơ bản:
–OR, AND và NOT
NỘI DUNG
•Cổng Logic cơ bản AND, OR, NOT
–Mạch Logic => Biểu thức Đại Số
–Biểu thức Đại Số => Mạch Logic
•Cổng Logic NAND và NOR
•Luận Lý Boolean
Cổng Logic Cơ Bản

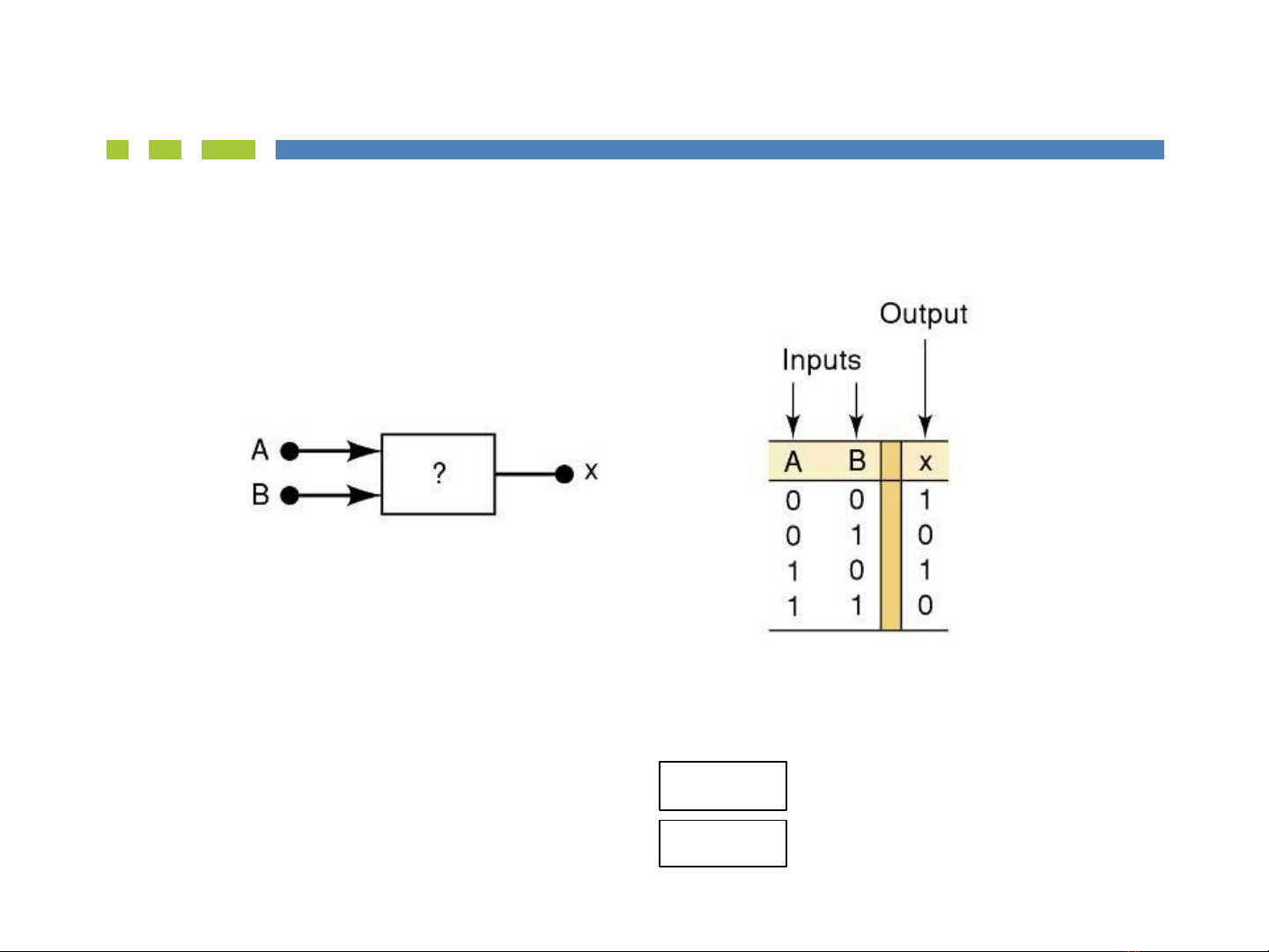

Bảng Sự Thật
•Mô tả các mối quan hệ giữa inputs và outputs của
một mạch Logic
•Số lượng các mục tương ứng với số inputs
–A 2-input bảng sẽ có 22 = 4 mục
–A 3-input bảng sẽ có 23 = 8 mục
?
?
