CHƯƠNG 3
MỨC LOGIC SỐ
BỘ MÔN KỸ THUẬT MÁY TÍNH – KHOA ĐiỆN TỬ 2 / 50
GIỚI THIỆU
3.1. CÁC CỔNG VÀ ĐẠI SỐ LOGIC
3.2. CÁC MẠCH LOGIC SỐ CƠ BẢN
Mạch tích hợp
Các mạch tổ hợp
Tổng quát
Mạch cộng
Bộ dồn kênh
Bộ phân kênh
Mạch giải mã/mạch mã hoá
3.3 BỘ NHỚ
3.4 CHIP VÀ HỆ THỐNG BUS
BỘ MÔN KỸ THUẬT MÁY TÍNH – KHOA ĐiỆN TỬ 3 / 50

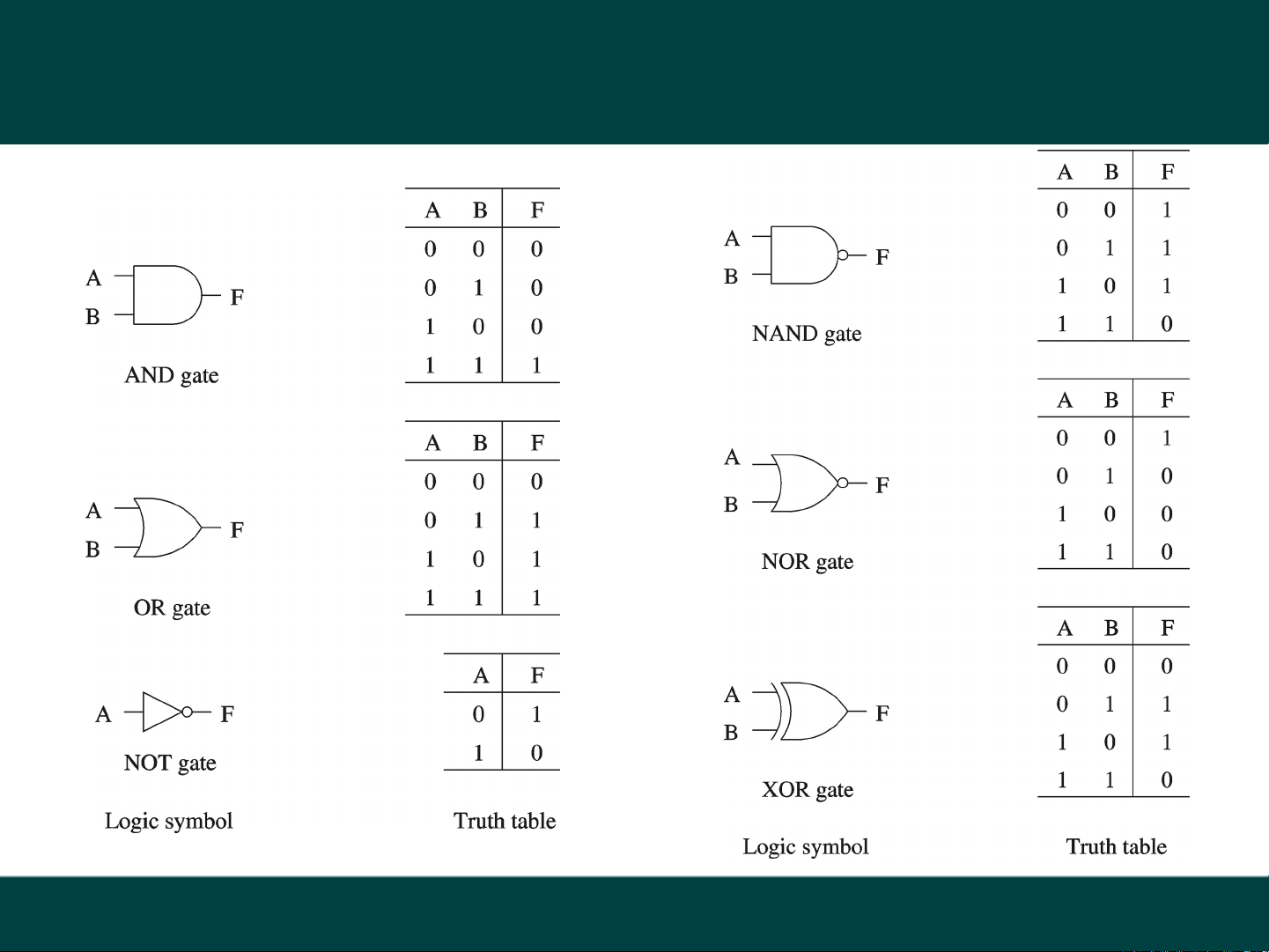

CÁC CỔNG CƠ BẢN
BỘ MÔN KỸ THUẬT MÁY TÍNH – KHOA ĐiỆN TỬ 4 / 50
Hàm Logic
Hàm Logic có thể được biểu diễn dưới một
số cách như sau:
Bảng chân lý
Biểu thức Logic

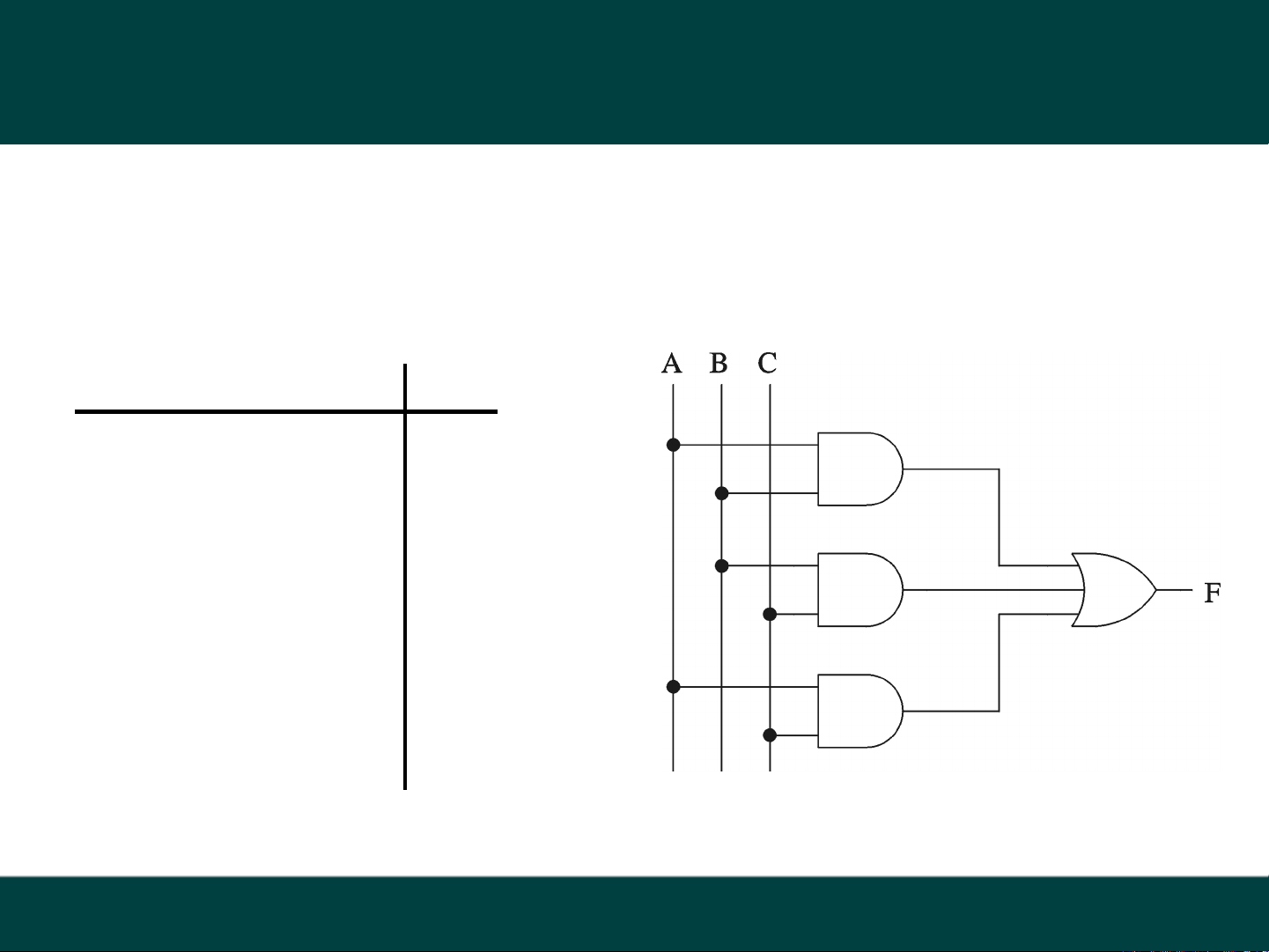

Biểu đồ
BỘ MÔN KỸ THUẬT MÁY TÍNH – KHOA ĐiỆN TỬ 5 / 50
Hàm Logic
Hàm biểu diễn 3 giá trị đầu vào
A B C F
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 1
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1
Dạng biểu diễn của hàm
F = A B + B C + A C
