Chương 9:
Chu trình thiết bị động lực hơi nước
Người soạn: TS. Hà anh Tùng
ĐHBK tp HCM
1/2009
p.1
p.1
¾9.2 Chu trình cơ bản củathiết bị động lực hơi nước
¾9.1 Khái niệm chung
(Chu trình RANKINE)
¾9.3 Chu trình quá nhiệt trung gian
Người soạn: TS. Hà anh Tùng
ĐHBK tp HCM
1/2009
p.2
p.2
9.1 Khái niệm chung

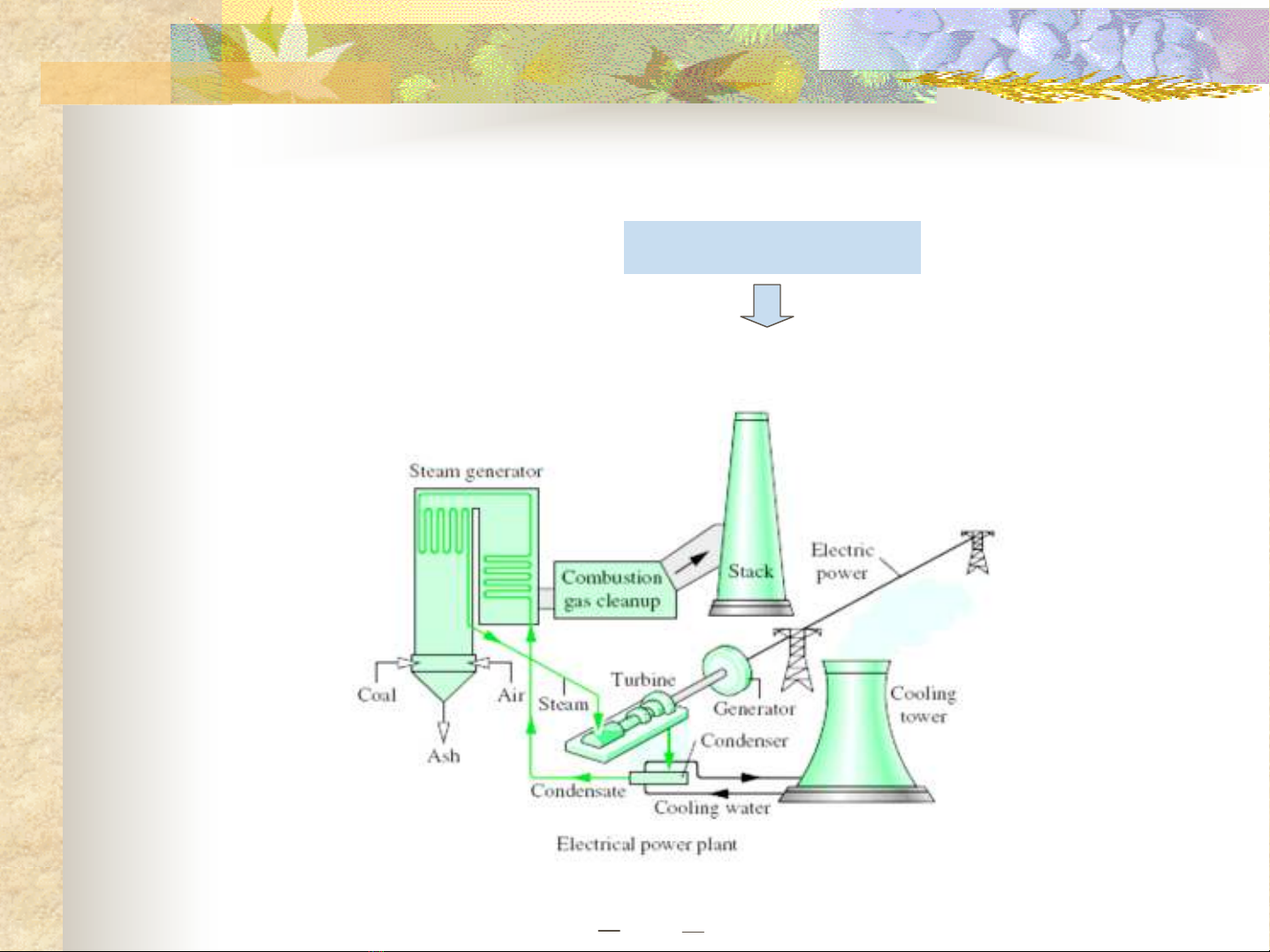

¾Hơi nướcđược sửdụng trong các nhà máy nhiệt điệnÆĐIỆN NĂNG
Người soạn: TS. Hà anh Tùng
ĐHBK tp HCM
1/2009
p.3
p.3

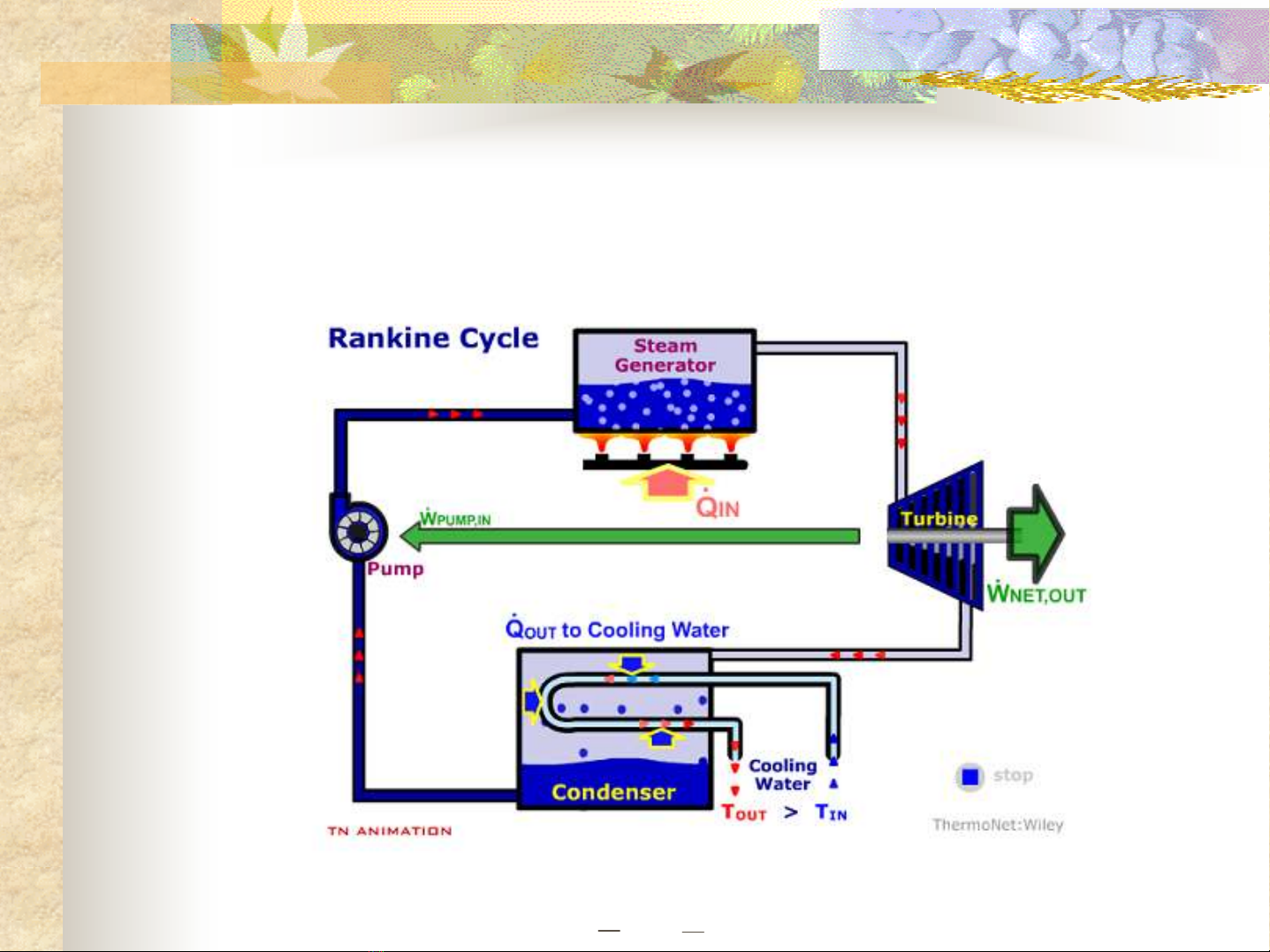

9.2 Chu trình cơ bản của thiết bị động lực hơi nước
(Chu trình RANKINE)
¾1-2 : quá trình giãn nở ĐOẠN NHIỆT trong Tuabin: s1= s2sinh công wT
p.4
p.4
Người soạn: TS. Hà anh Tùng
ĐHBK tp HCM
1/2009

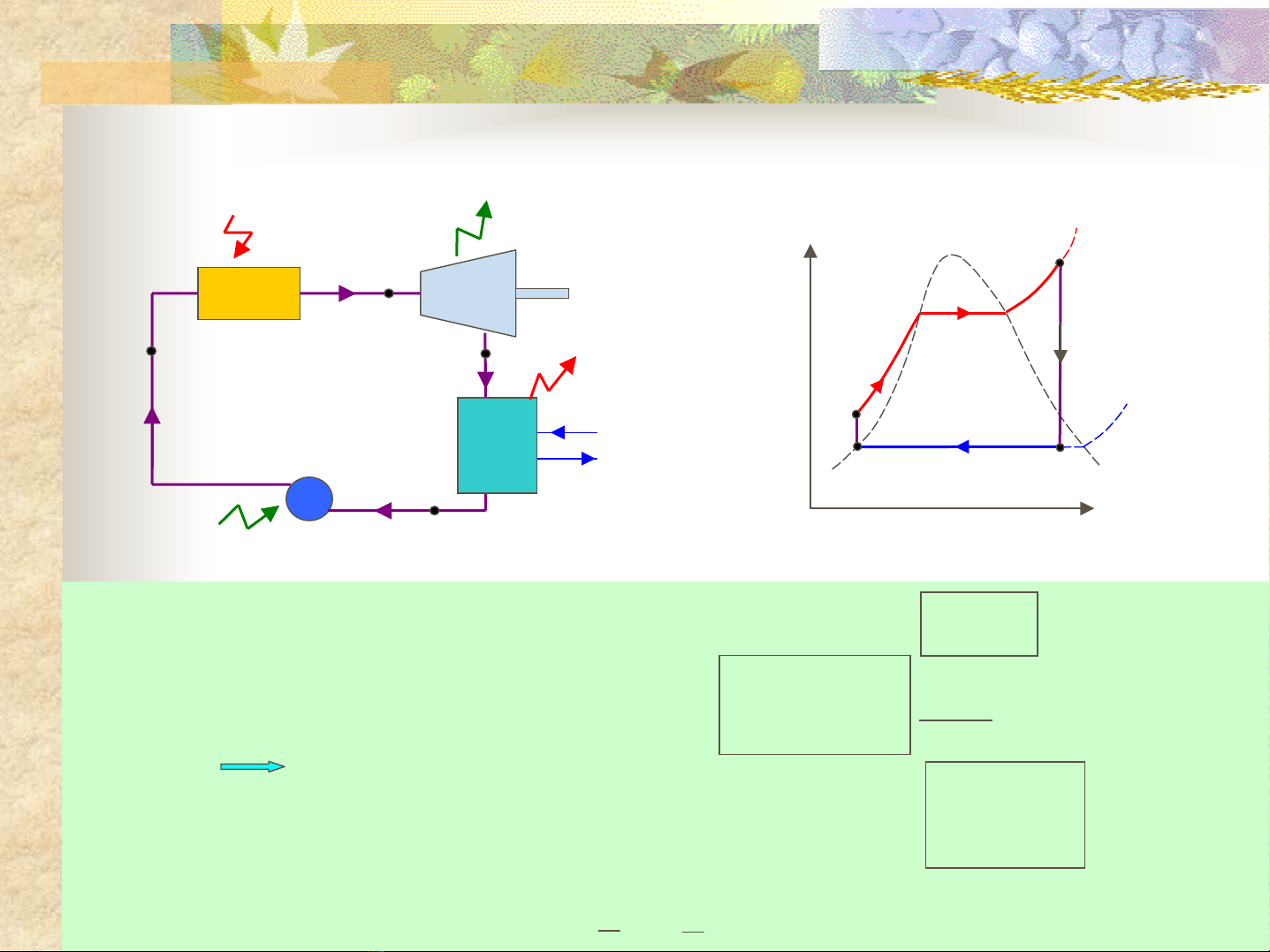

¾Sơđồ nguyên lý của chu trình Rankine
3’
Lò hơi
Bơm nước
Tuabin
Bình
ngưng
1
2
3
q1
q2
wT
wP
T
s
1
2
3
3’
p1> p2
p2
Tại3: lỏng sôi x3 = 0
¾2-3 : quá trình ngưng hơi Ælỏng sôi
ĐẲNG ÁP trong Bình ngưng:
thải nhiệt q2
p2= p3= ps
T2= T3= Ts
¾3-3’ : quá trình nén nước từ áp suất p2Æp1 dùng bơmnhận công
wp
¾3’-1 : quá trình gia nhiệt ĐẲNG ÁP trong lò hơip3’ = p1nhận nhiệtq1
p3= p2
p3’ = p1
s3= s3’
Người soạn: TS. Hà anh Tùng
ĐHBK tp HCM
1/2009
p.5
p.5
¾Nguyên tắc tính toán
Bước1: Quan trọng nhất là phải vẽ đúng đồ thị T-s từ các dữ liệu của đề bài
Bước2: Từđồ thị T-s hiểu được các các điểm 1, 2, 3 và 3’ nằm trong vùng
nào của hơi nước:
-Hơi bão hòa ẩm ??
-Lỏng sôi (x = 0) ??
-Hơi bão hòa khô (x =1) ??
T
s
x = 1
x = 0
x = const
-Hơi quá nhiệt ??
-Lỏng chưa sôi ??
Bước3: tra bảng hơi nước tương ứng để tính các thông số trạng thái tại1, 2, 3, 3’
Nước chưa sôi và hơi quá nhiệtNước và hơi nước bão hòa
Bước4: Từcác thông số i1, i2, i3, i3’ đãxácđịnh Ætính q1 , q2 , wT, wp
