NHIỆT ĐỘNG LỰC HỌC KỸ THUẬT
THERMODYNAMICS
CHƯƠNG 9: CHU TRÌNH THIẾT BỊ ĐỘNG LỰC HƠI NƯỚC
THERMODYNAMICS –CHAPTER 9 H.P.Hien (Dr.Eng.)
CHƯƠNG 9: CHU TRÌNH THIẾT BỊ ĐỘNG LỰC HƠI NƯỚC
2
9.1 GIỚI THIỆU
9.2 CHU TRÌNH CƠ BẢN CỦA THIẾT BỊ ĐÔNG LỰC HƠI NƯỚC –
RANKINE CYCLE
9.3 ẢNH HƯỞNG CỦA CÁC THÔNG SỐ HƠIĐẾN HIỆU SUẤT NHIỆT
CỦA CHU TRÌNH
9.4 CHU TRÌNH CÓ QUÁ NHIỆT TRUNG GIAN
THERMODYNAMICS –CHAPTER 9 H.P.Hien (Dr.Eng.)
9.1 GIỚI THIỆU
3
9.1.1 Chu trình thiết bị động lực hơi nước (vapor power cycle)
Là một trong các loại chu trình chuyển đổi nhiệt năng thành công cơ học với
nước là môi chất làm việc bên trong, và được ứng dụng rộng rãi trong các nhà
máy nhiệt điện (thermal power plant)
Nhiệt năng cung cấp có thể được tạo ra từ quá trình đốt than (coal), khí thiên
nhiên(narural gas), năng lượng hạt nhân (nuclear energy), etc…

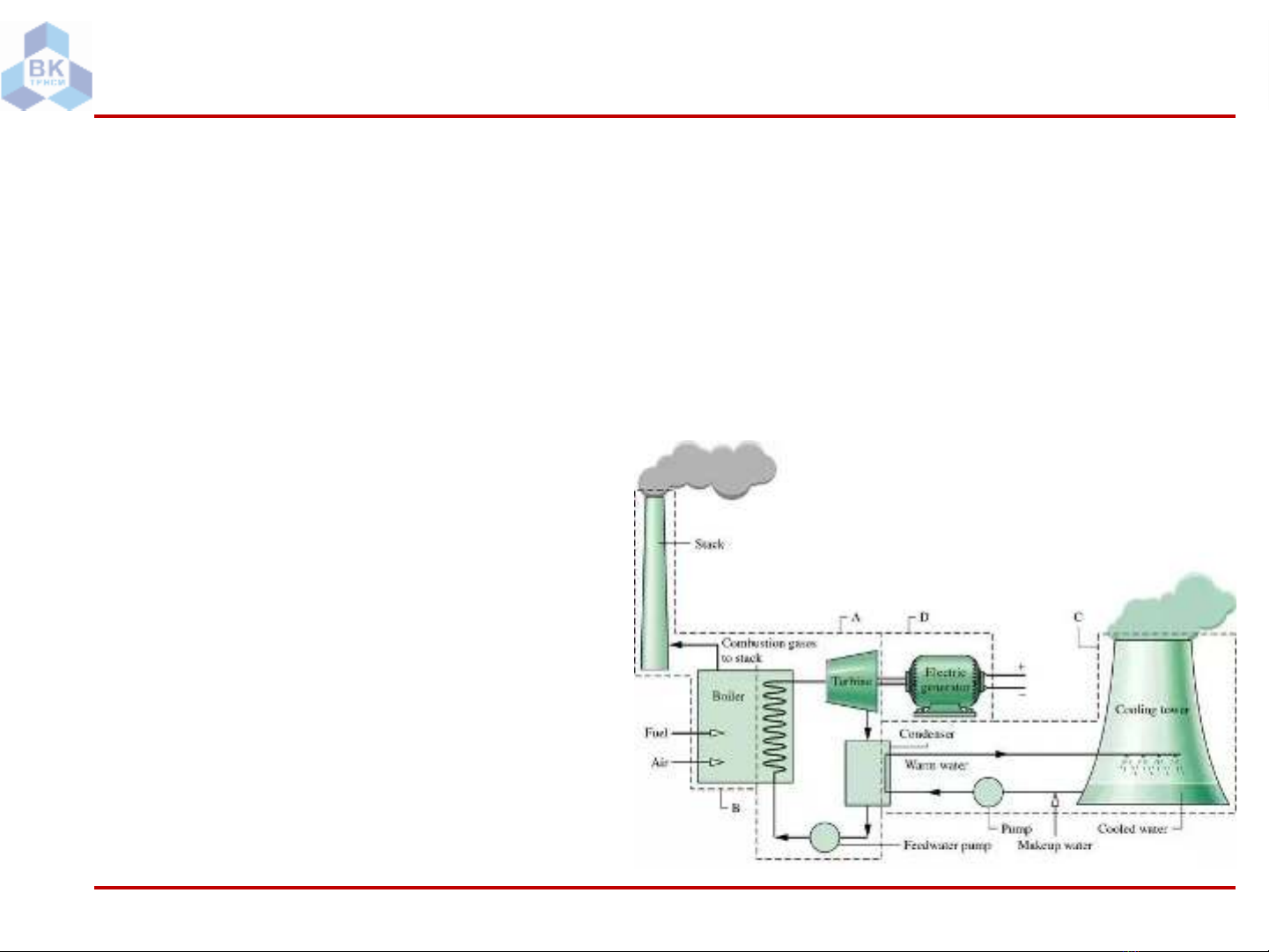

Các thiết bị cơ bản trong chu trình
Lò hơi (boiler)
Tuabin hơi (steam turbine)
Bình ngưng (condenser)
Bơm nước (pump)
THERMODYNAMICS –CHAPTER 9 H.P.Hien (Dr.Eng.)
9.1 GIỚI THIỆU
4

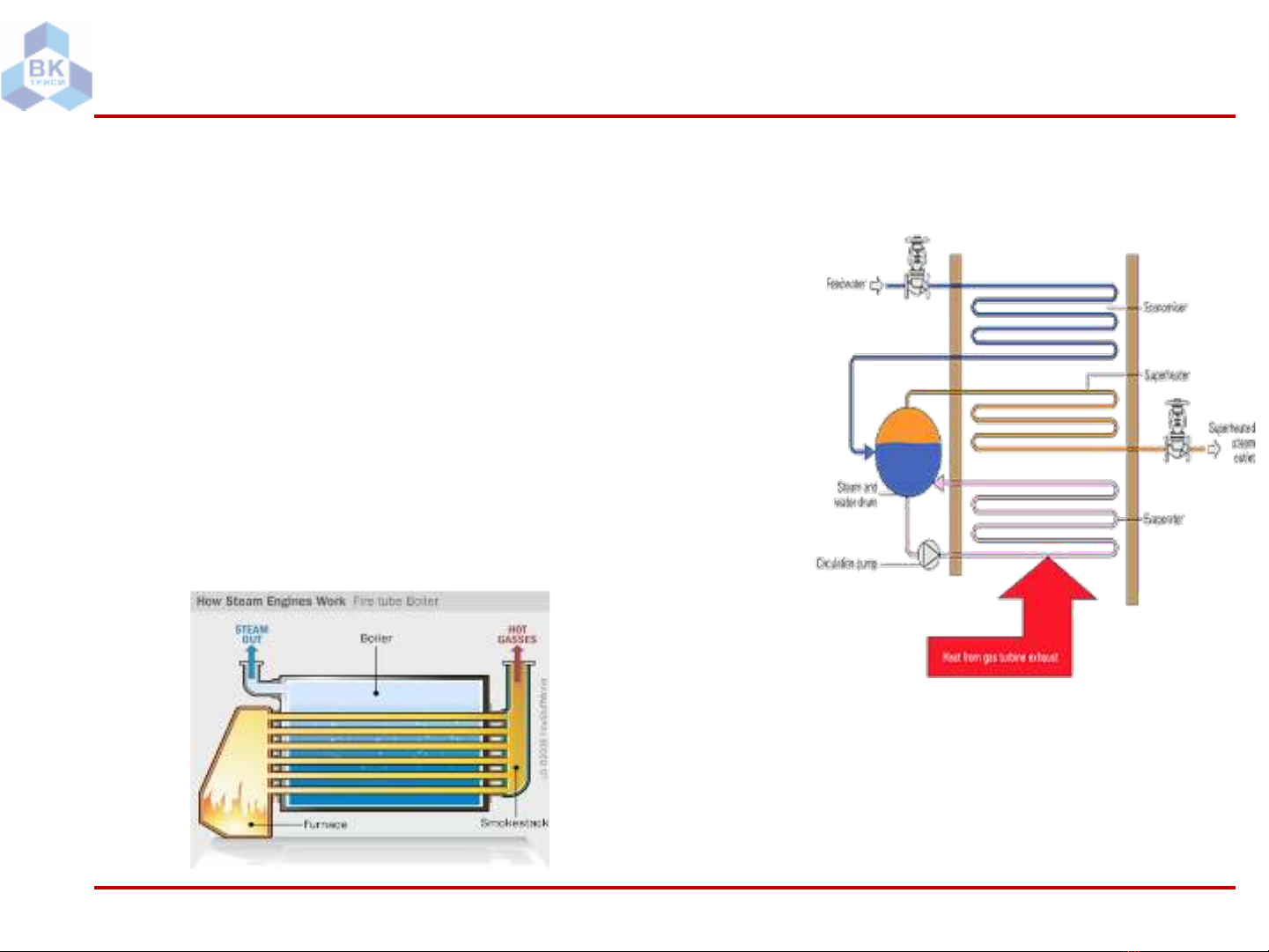

9.1.2 Lò hơi (Boiler)
Là thiết bị tạo hơi có áp suất và nhiệt độ cao thông qua quá trình chuyển đổi
hóa năng thành nhiệt năng.
Phân loại:
Theo sản lượng hơi:
Lò công suất lớn: > 75 tấn hơi /giờ
Lò hơi công suất nhỏ: < 10 tấn hơi /giờ
Theo áp suất hơi sinh ra:
Lò hơi cao áp: > 60 bar.
Lò hơi thấp áp: < 20 bar.
QT nước hóa hơi trong lò hơilà đẳng áp
THERMODYNAMICS –CHAPTER 9 H.P.Hien (Dr.Eng.)
9.1 GIỚI THIỆU
5

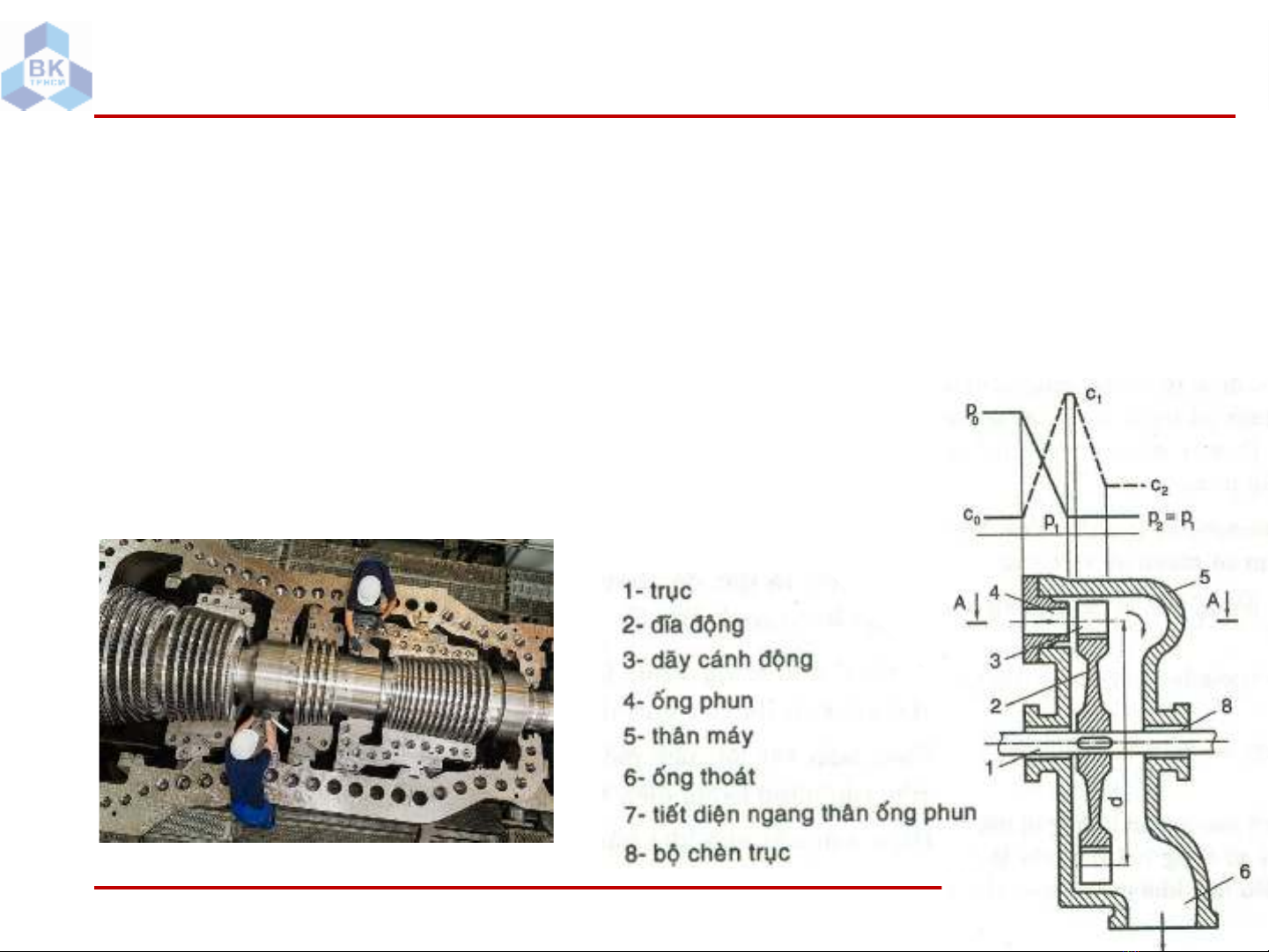

9.1.3 Tuabin hơi (steam turbin)
Là thiết bị chuyển đổi nhiệt năng thành công cơ học.
Nguyên tắc làm việc:
Năng lượng của dòng hơi chuyển đổi từ nhiệt năng (áp suất, nhiệt độ cao)
sang động năng (vận tốc lớn)
Động năng của dòng hơi chuyển thành động năng của tuabin.
QT hơi giãn nở trong tuabin là đoạn nhiệt
