Chương 2
Các phương pháp khảo sát và đánh
giá chất lượng vật liệu công trình
Chương 2 Các phương pháp khảo sát và đánh giá chất lượng công trình
25

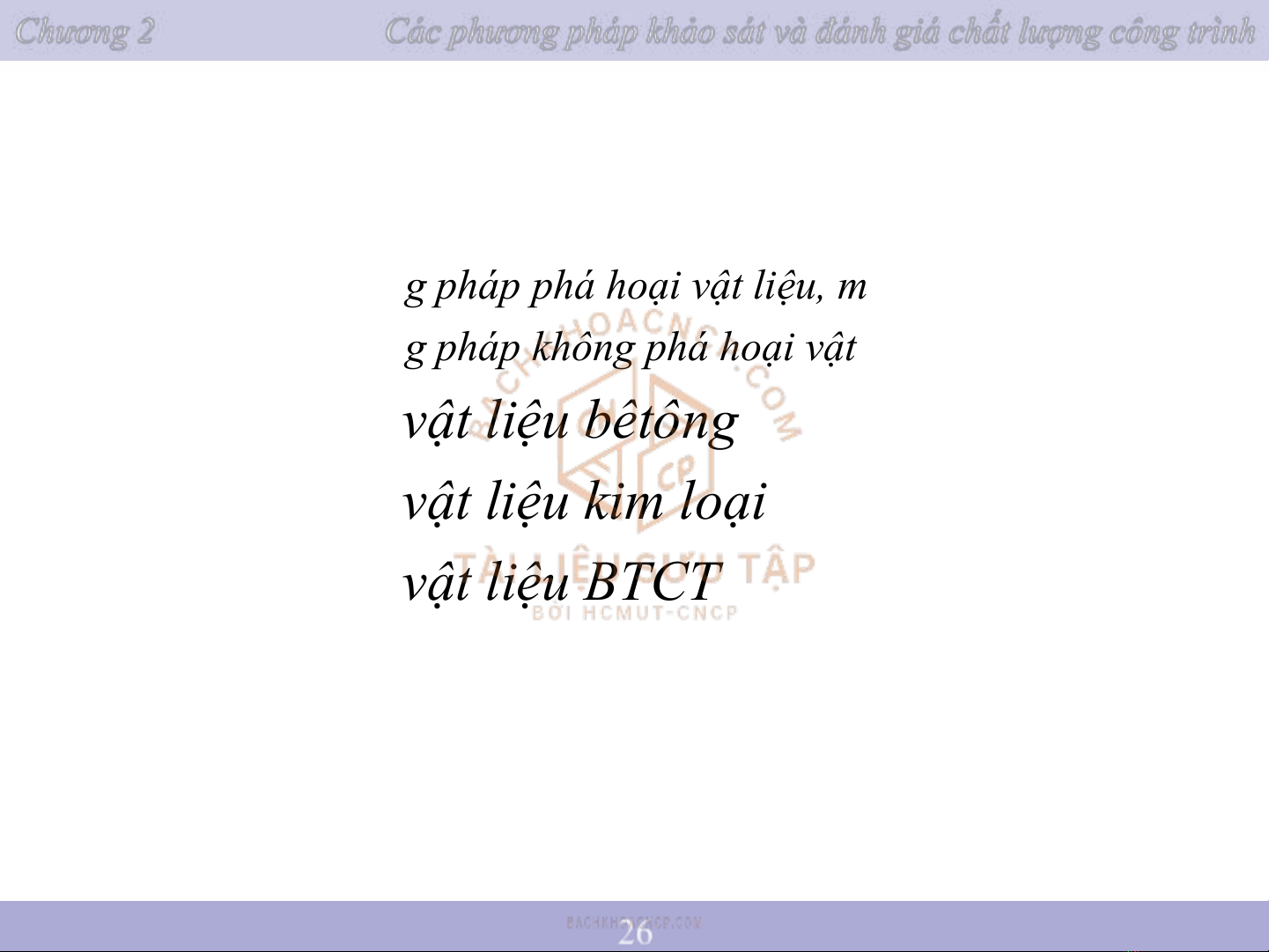

1. Phân loại phương pháp khảo sát
✓Phương pháp phá hoại vật liệu, mẫu
✓Phương pháp không phá hoại vật liệu, mẫu
2. Khảo sát vật liệu bêtông
3. Khảo sát vật liệu kim loại
4. Khảo sát vật liệu BTCT
Chương 2 Các phương pháp khảo sát và đánh giá chất lượng công trình
26
•Lập biểu đồ đặc trưng cho vật liệu và cho ứng xử của kết cấu
•Ưu điểm:Kết quả thu được mang tính trực quan, rỏ ràng và phản
ánh chính xác khả năng chịu lực vốn có của vật liệu.
1. Phân loại phương pháp khảo sát
Chương 2 Các phương pháp khảo sát và đánh giá chất lượng công trình
27
1.1 Phương pháp phá hoại
arctgE
σcr
εcr
fc
εc
σ
εcu ε
Hình 2.1: Quan hệ ứng suất-biến
dạng nén dọc trục của bê tông

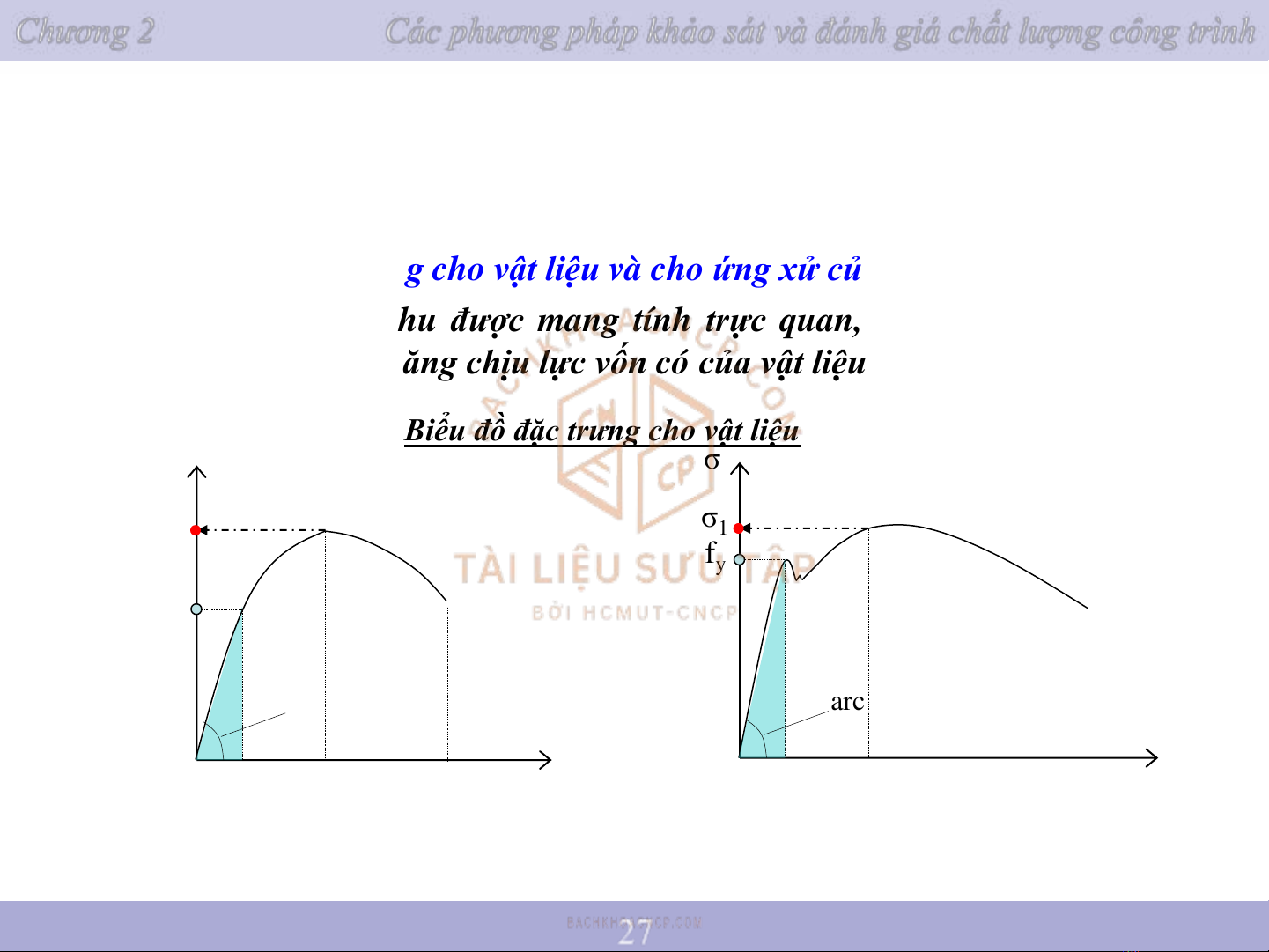

Biểu đồ đặc trưng cho vật liệu
arctgE
fy
εy
σ1
ε1ε
σ
Hình 2.2: Quan hệ ứng suất-biến
dạng kéo dọc trục của thép
Chương 2 Các phương pháp khảo sát và đánh giá chất lượng công trình
28

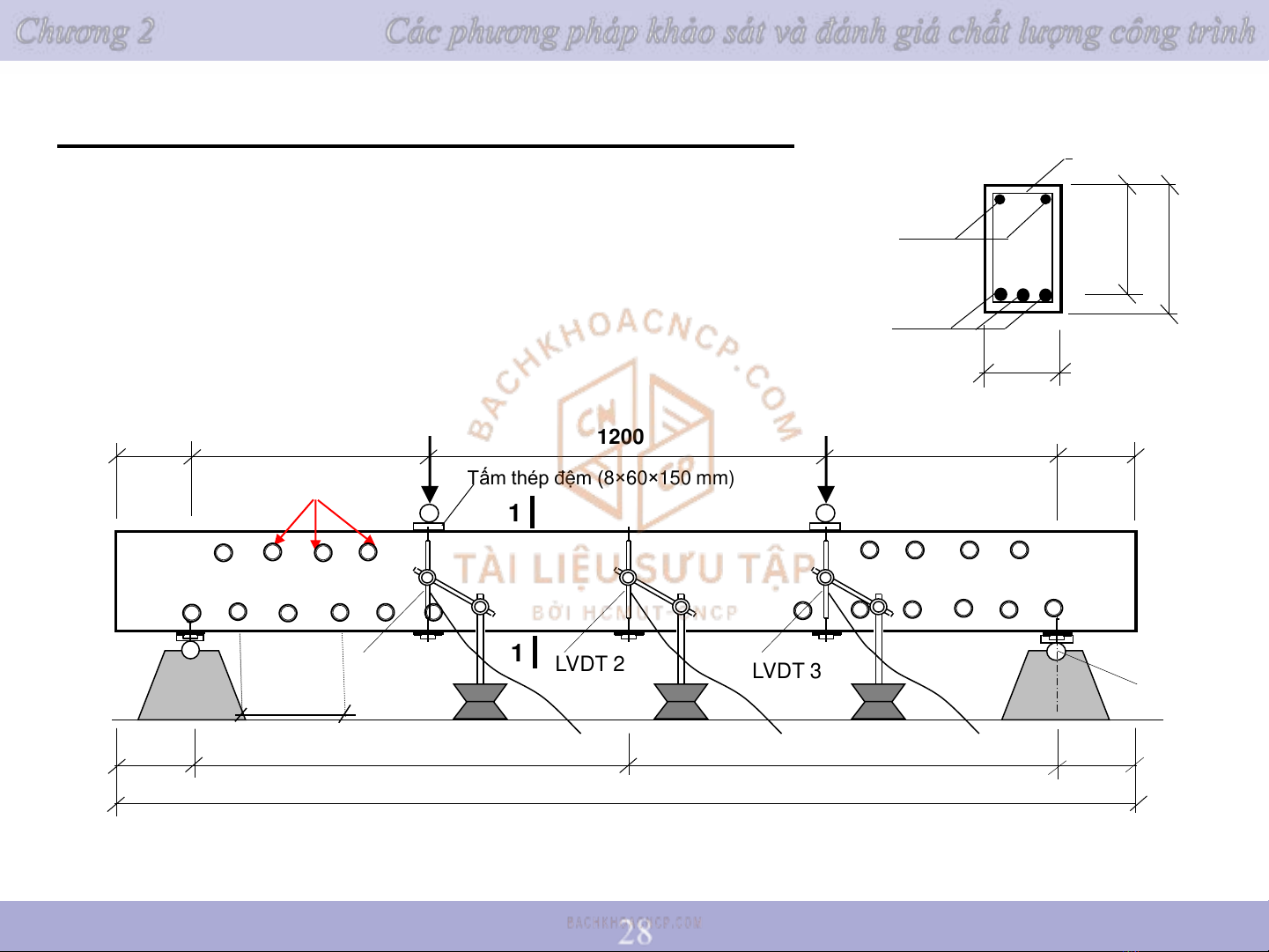

Hình 2.3: Thí nghiệm uốn 4điểm
1300
3200
Tấm thép đệm (8×60×150 mm)
200
LVDT 2 LVDT 3
LVDT 1
800
200 1300 200
800
1200 200
Chốt đồng
300
3Ø16
2Ø12
Ø6
150
265
300
MC 1-1
1
1
Biểu đồ đặc trưng cho ứng xử của kết cấu
Chương 2 Các phương pháp khảo sát và đánh giá chất lượng công trình
29
Biểu đồ đặc trưng cho ứng xử của kết cấu

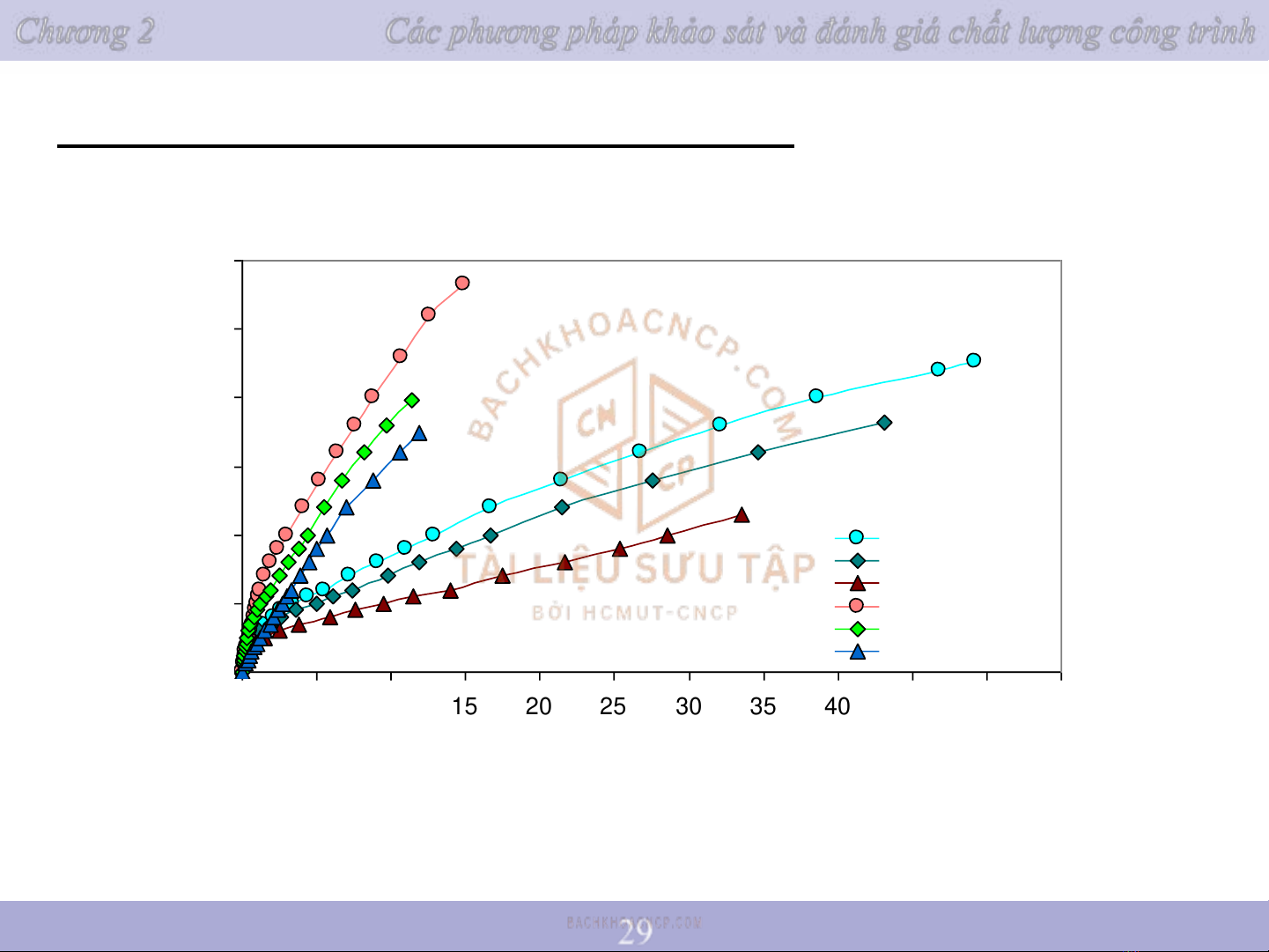

Hình 2.4: Quan hệ lực -chuyển vị P-δ
Chuyển vị δ (mm)
0
50
100
150
200
250
300
0 5 10 15 20 25 30 35 40 45 50 55
B-GFRP-1.5-2.52
B-GFRP-1.9-2.52
B-GFRP-2.5-2.52
B-S-1.5-2.52
B-S-1.9-2.52
B-S-2.5-2.52
Lực P (kN)
a) Quan hệ lực -chuyển vị P-δ
