3/12/2020 1
CHƯƠNG 2
SỢI QUANG
3/12/2020 2
Nội dung của chương 2
➢Hiện tượng phản xạ toàn phần
➢Các phương trình Maxwell
➢Các mode truyền dẫn
➢Các loại sợi quang đơn mode, đa mode
➢Suy hao trong sợi quang
➢Tán sắc trong sợi quang
➢Cáp sợi quang: những yêu cầu cơ bản
➢Các thành phần của cáp sợi quang
➢Các loại cáp sợi quang và ứng dụng.
3/12/2020 3
Hiện tượng phản xạ toàn phần
Hiện tượng phản xạ và khúc xạ ánh sáng trong sợi quang
n1
n2
Pháp tuyến
Tia khúc xạ
Tia tới
n1
n2
Pháp tuyến
Tia tới
Tia phản xạ Tia phản xạ
a) b)
2
1
2
2
=
C
=
1
1
2211 sinsin
nn =
1
2
sin n
n
c=
(n1>n2)
3/12/2020 4
Như vậy, điều kiện để xảy ra hiện tượng phản xạ toàn phần
như sau:
+ Các tia sáng phải đi từ môi trường có chiết suất lớn hơn
sang môi trường có chiết suất nhỏ hơn.
+ Góc tới của tia sáng phải lớn hơn góc tới hạn.
Hiện tượng phản xạ toàn phần
3/12/2020 5

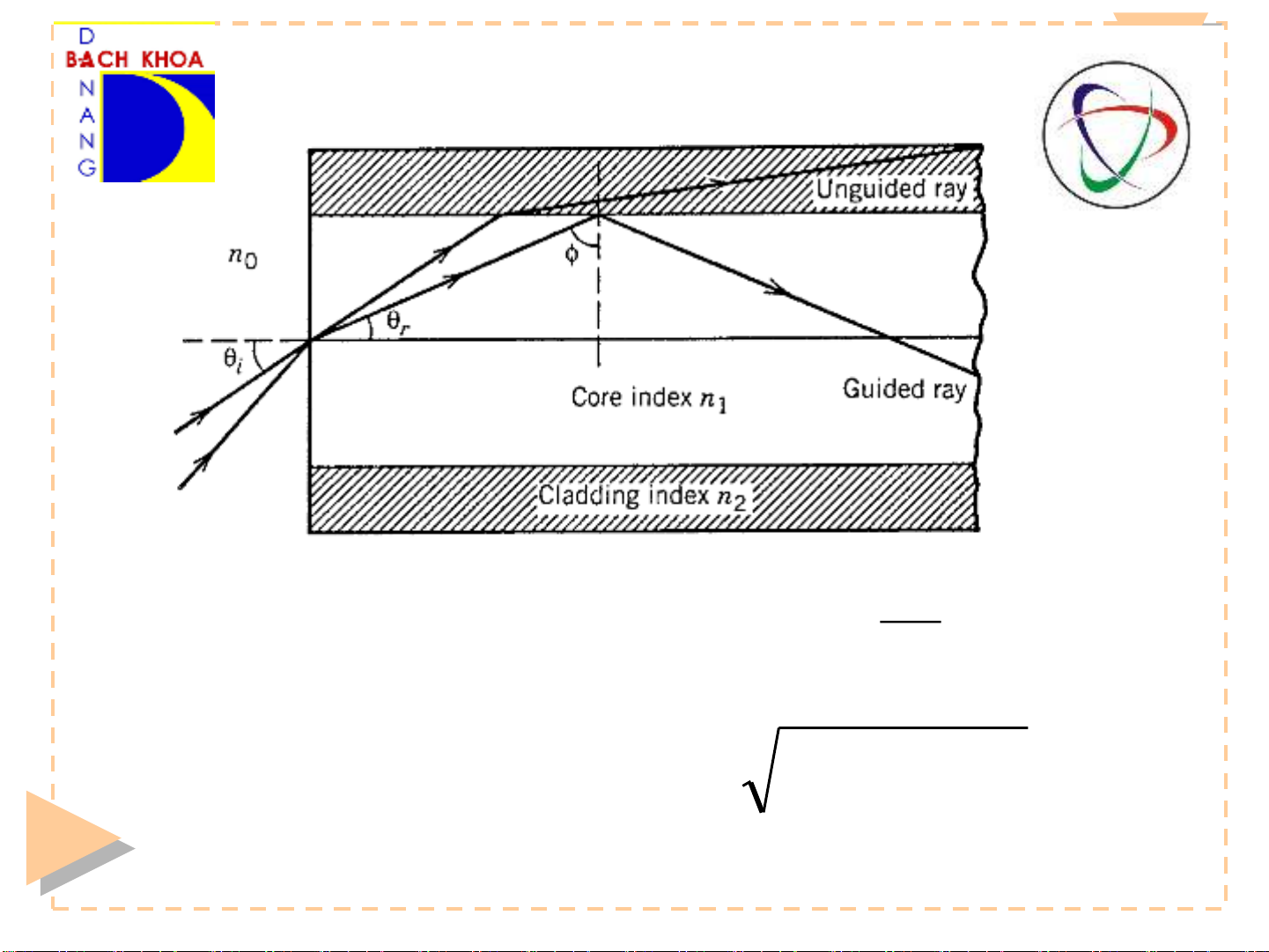

Khẩu độ số
ri nn
sinsin 10 =
1
2
n
n
sin c=
c
)nn(cosnsinn ci
2
2
2
110 −==
