TRẮC ĐỊA ĐẠI CƯƠNG Bộ môn Địa Tin Học

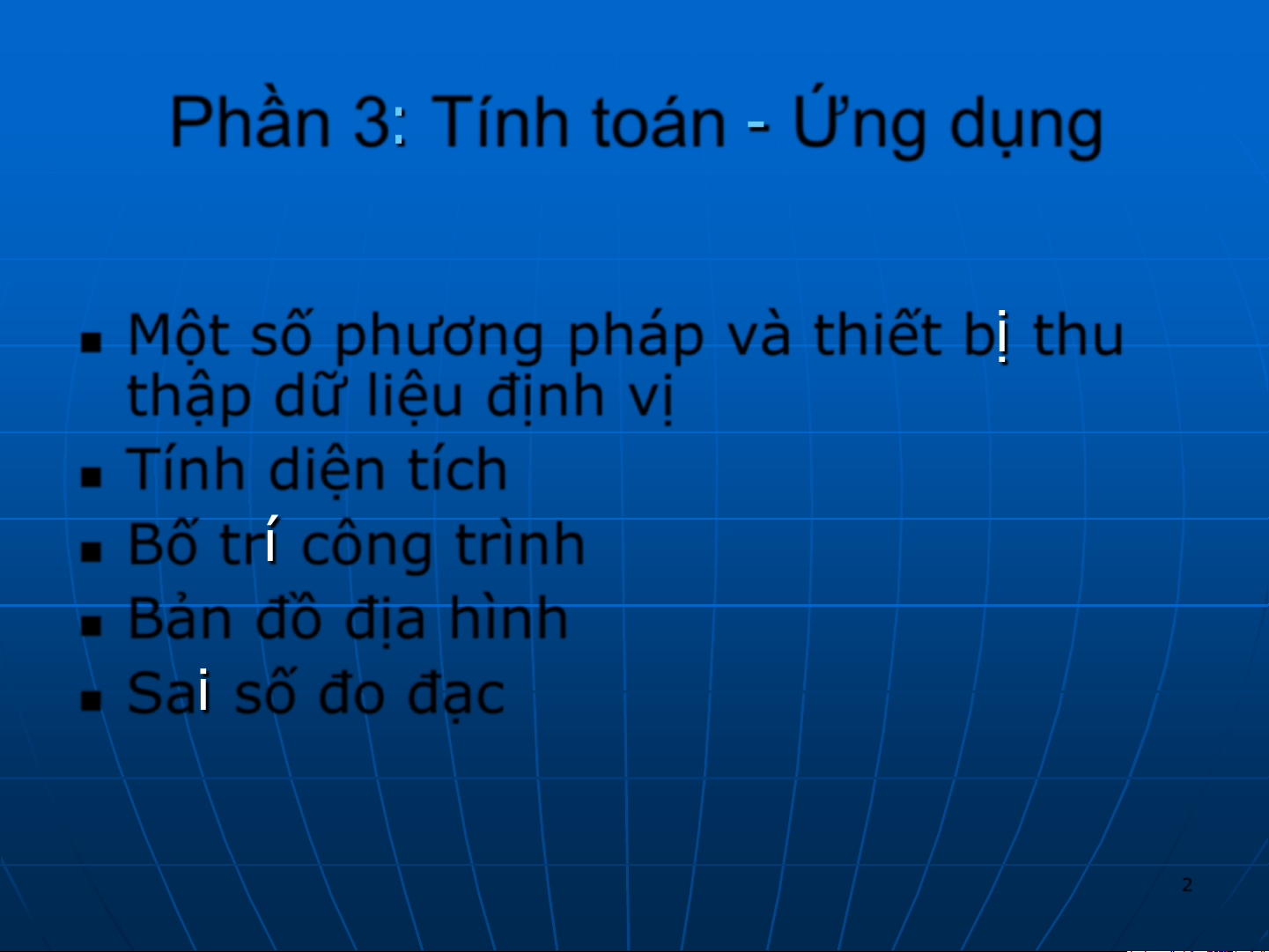

Phần 3: Tính toán - Ứng dụng ◼ Một số phương pháp và thiết bị thu thập dữ liệu định vị ◼ Tính diện tích ◼ Bố trí công trình ◼ Bản đồ địa hình ◼ Sai số đo đạc 2

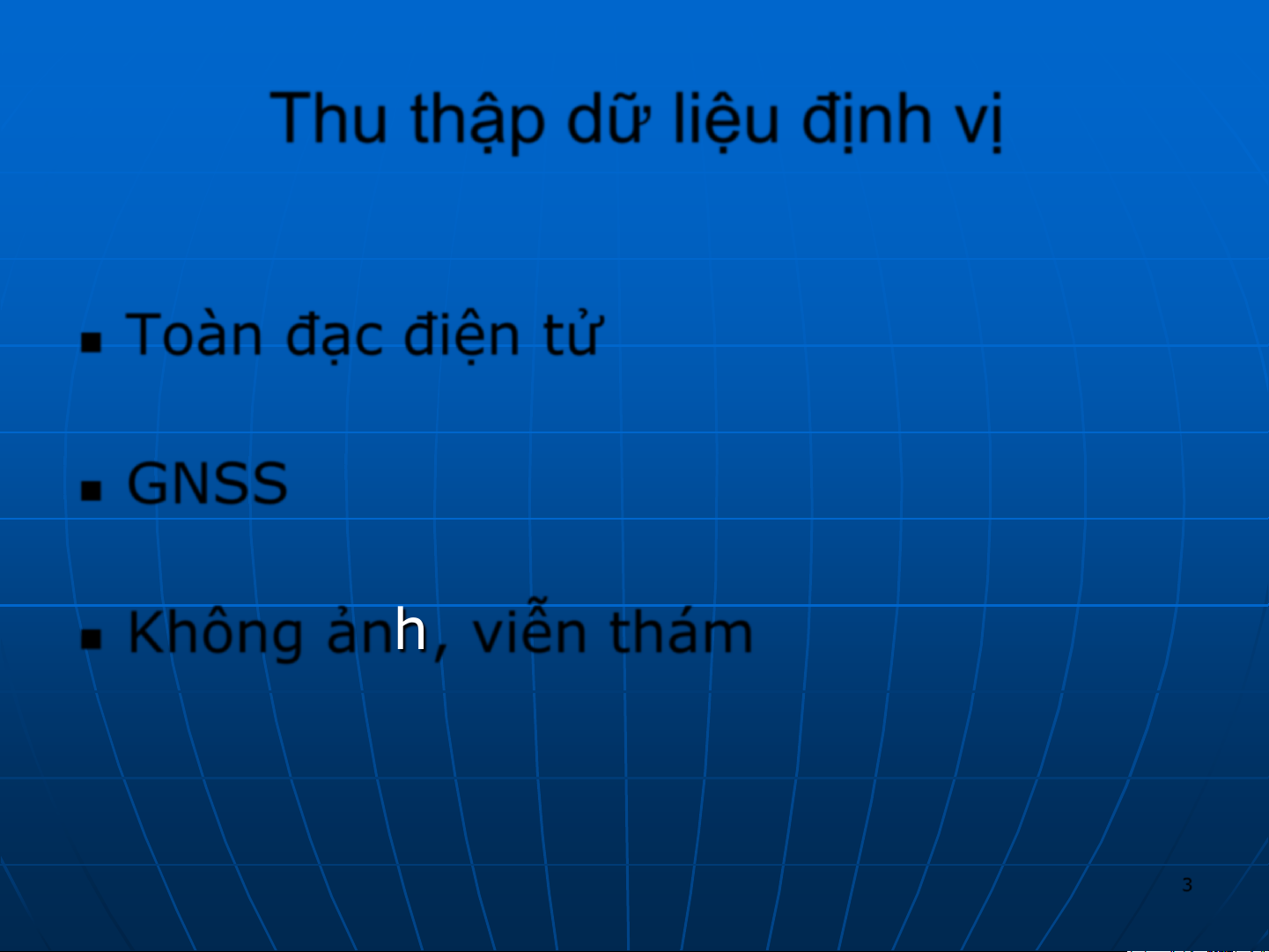

Thu thập dữ liệu định vị ◼ Toàn đạc điện tử ◼ GNSS ◼ Không ảnh, viễn thám 3

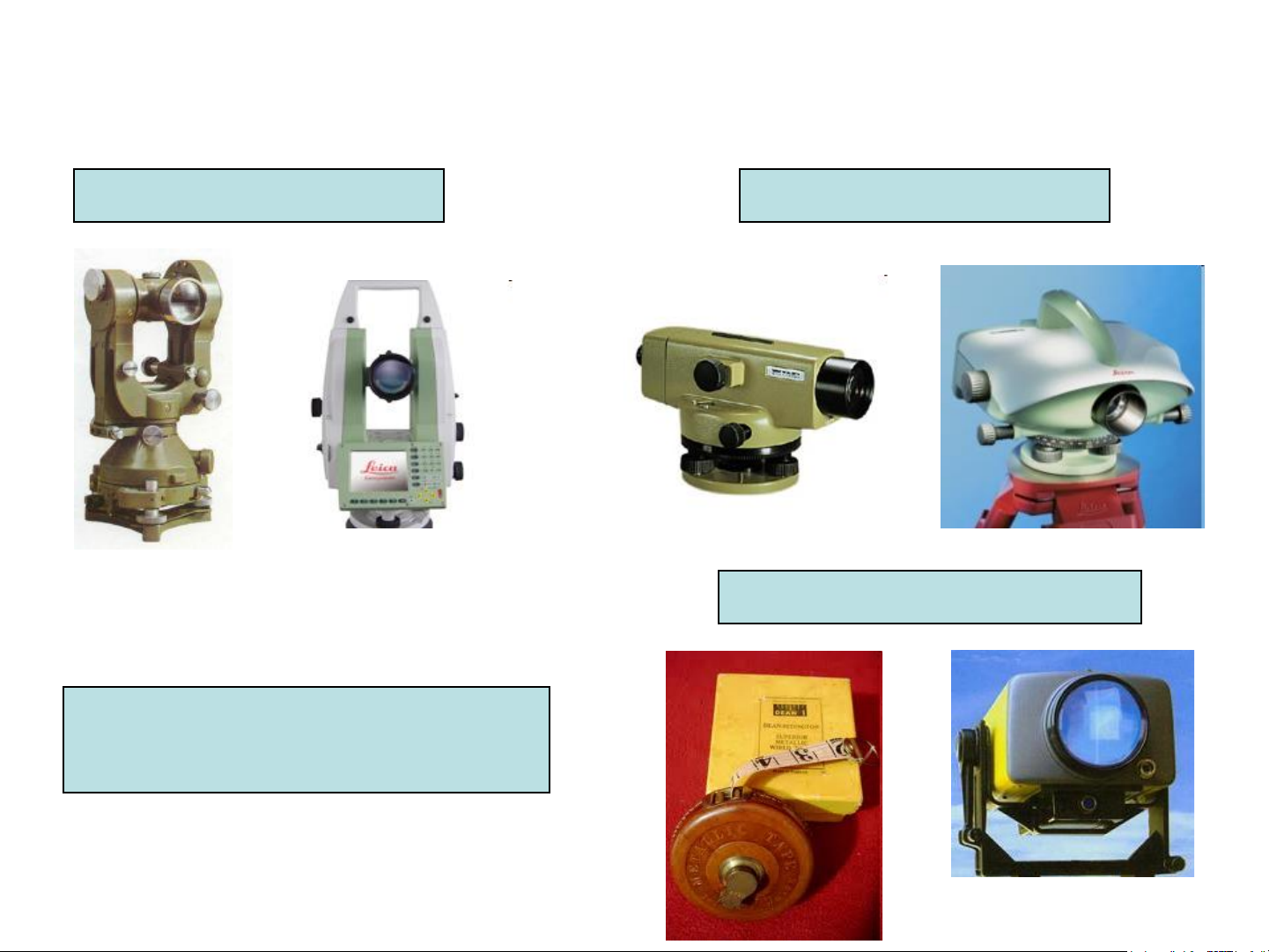

Fundamental measurements Angle with theodolites Leveling with levels Distance with tape or EDM Should we combine them in an instrument? 4

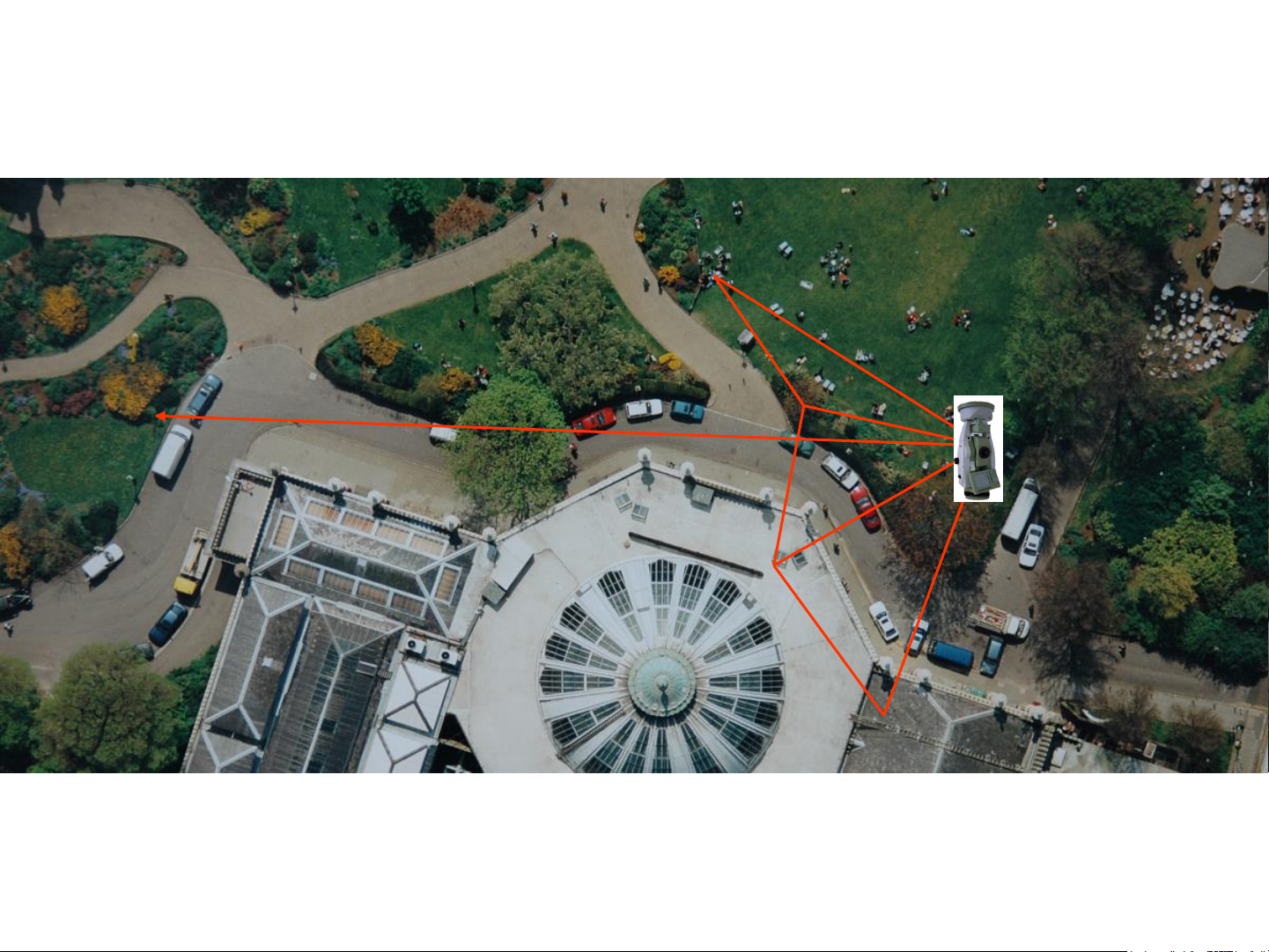

Integrated GPS 5
Integrated GPS 6
GNSS • Định vị tuyệt đối • DGPS • RTK GPS 7
GPS định vị tuyệt đối 8
DGPS 9
RTK GPS 10
Đo vẽ khu vực lớn dùng ảnh hàng không / vệ tinh 11
Tính diện tích ◼ Theo trị đo thực địa • Đo cạnh • Đo góc, cạnh ◼ Trên bản đồ • Tính tam giác trên bản đồ • Dựa vào tọa độ vuông góc • Dùng thiết bị đo diện tích 12
Đo các cạnh tam giác A1 a c A2 A3 b A = sqrt(p(p-a)(p-b)(p-c)) Với p là nửa chu vi 13
Đo các cạnh và góc tam giác (đặt máy tại 1 đỉnh khu đất) B d1 d2 c A d3 d4 A b C A = (b.c.sinA) / 2 A = sum(di.di+1.sini) / 2 Với i là góc kẹp giữa cạnh di và di+1 14
Đo các cạnh và góc tam giác (đặt máy ngoài khu đất) 1 A = P12 + P23 + P34 – P14 2 = sum(di+1.di.sin(i+1-i)) / 2 d1 d2 Với: d3 • d là khoảng cách và  là số đọc P 3 bàn độ ngang • giá trị thứ n+1 nghĩa là giá trị thứ 1 d4 4 15
Tính tam giác trên bản đồ A = a.h / 2 h a 16
Dựa vào tọa độ vuông góc X 1 A = 122’1’ – 233’2’ – 344’3’ – 411’4’ 2 = sum((Xi+1+Xi).(Yi+1-Yi)) / 2 = sum(XiYi+1 - YiXi+1) / 2 4 3 1’ 4’ 3’ 2’ Y 17
Bố trí công trình ◼ Khái niệm bố trí công trình ◼ Nguyên tắc bố trí công trình ◼ Bố trí điểm theo phương pháp tọa độ cực ◼ Truyền độ cao, bố trí độ cao, độ dốc 19
Khái niệm bố trí công trình (BTCT) 1. Khái niệm về bố trí công trình: - BTCT là xác định vị trí mặt bằng và cao độ của các bộ phận công trình ở thực địa theo đúng bản vẽ thiết kế. 2. Cơ sở hình học và các tài liệu phục vụ BTCT: -Cơ sở hình học: 20
Khái niệm bố trí công trình + Trục chính: là trục đx hoặc trục dọc của CT + Trục cơ bản: là trục xác định hình dạng của CT + Trục chi tiết: là trục xác định các bộ phận chi tiết CT (hố móng, các bộ phận lắp đặt…) 21
