CHƯƠNG 3
GIẢN ĐỒ FE-C
KHOA CƠ KHÍ CHẾ TẠO MÁY
BỘ MÔN HÀN & CÔNG NGHỆ KIM LOẠI
VẬT LIỆU HỌC (ENMA220230)
TS. NGUYỄN VĂN THỨC
PGS.TS. PHẠM THỊ HỒNG NGA
TS. NGUYỄN NHỰT PHI LONG
TS. TRẦN VĂN TRỌN
1
NỘI DUNG
I. CÁC DẠNG THÙ HÌNH CỦA FE & C
II. TƯƠNG TÁC GIỮA FE-C
III. GIẢN ĐỒ FE-C
IV. THÉP & GANG TRẮNG
2
I. CÁC DẠNG THÙ HÌNH CỦA FE & C
1/ Fe có các dạng thù hình:
•tº < 768ºC: mạng lập phương thể tâm - Fe, 80HB,
σbền = 250 Mpa, δ = 50%.
•768ºC< tº < 911ºC:mạng lập phương thể tâm - Feβ.
•911ºC<tº<1392ºC: lập phương diện tâm - Feγ.
•1392ºC<tº<1539ºC: lập phương thể tâm - Feδ.
3

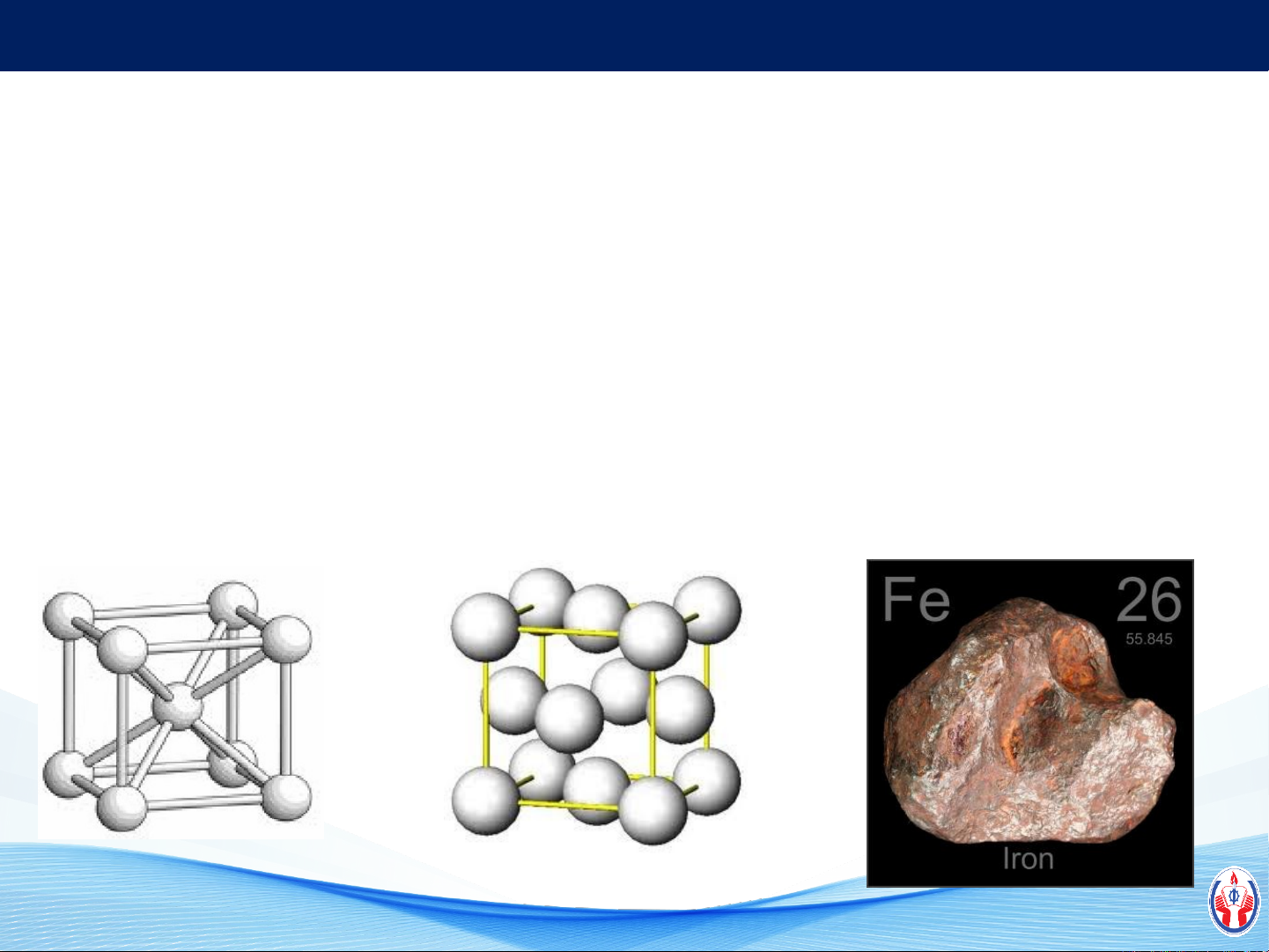

Kiểu mạng lập phương thể tâm Kiểu mạng lập phương diện tâm

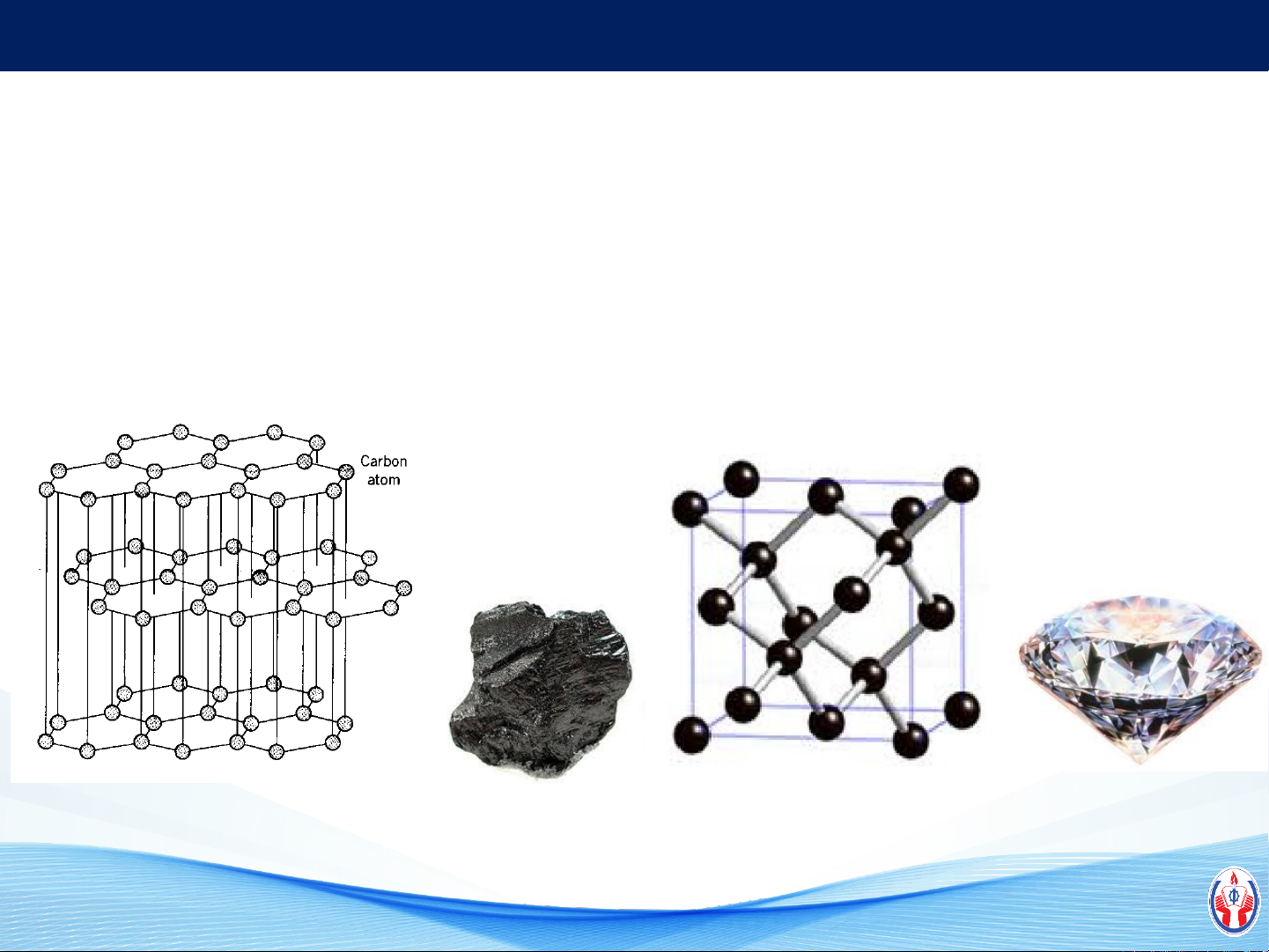

DẠNG THÙ HÌNH CỦA CACBON
•Vô định hình: than khoáng sản, than gỗ.
•Graphite: kiểu mạng lục giác xếp lớp, rất mềm, dẫn
điện tốt.
•Kim cương (diamond): mạng kim cương, rất cứng
Mạng kim cương Kim
cương
4
Mạng lục giác xếp lớp Graphite
NỘI DUNG
I. CÁC DẠNG THÙ HÌNH CỦA FE VÀ C
II. TƯƠNG TÁC GIỮA FE-C
III. GIẢN ĐỒ FE-C
IV. THÉP & GANG TRẮNG
5
