CHƯƠNG 2
MẠCH ĐIỆN XOAY CHIỀU
HÌNH SIN MỘT PHA
07/09/2021 1

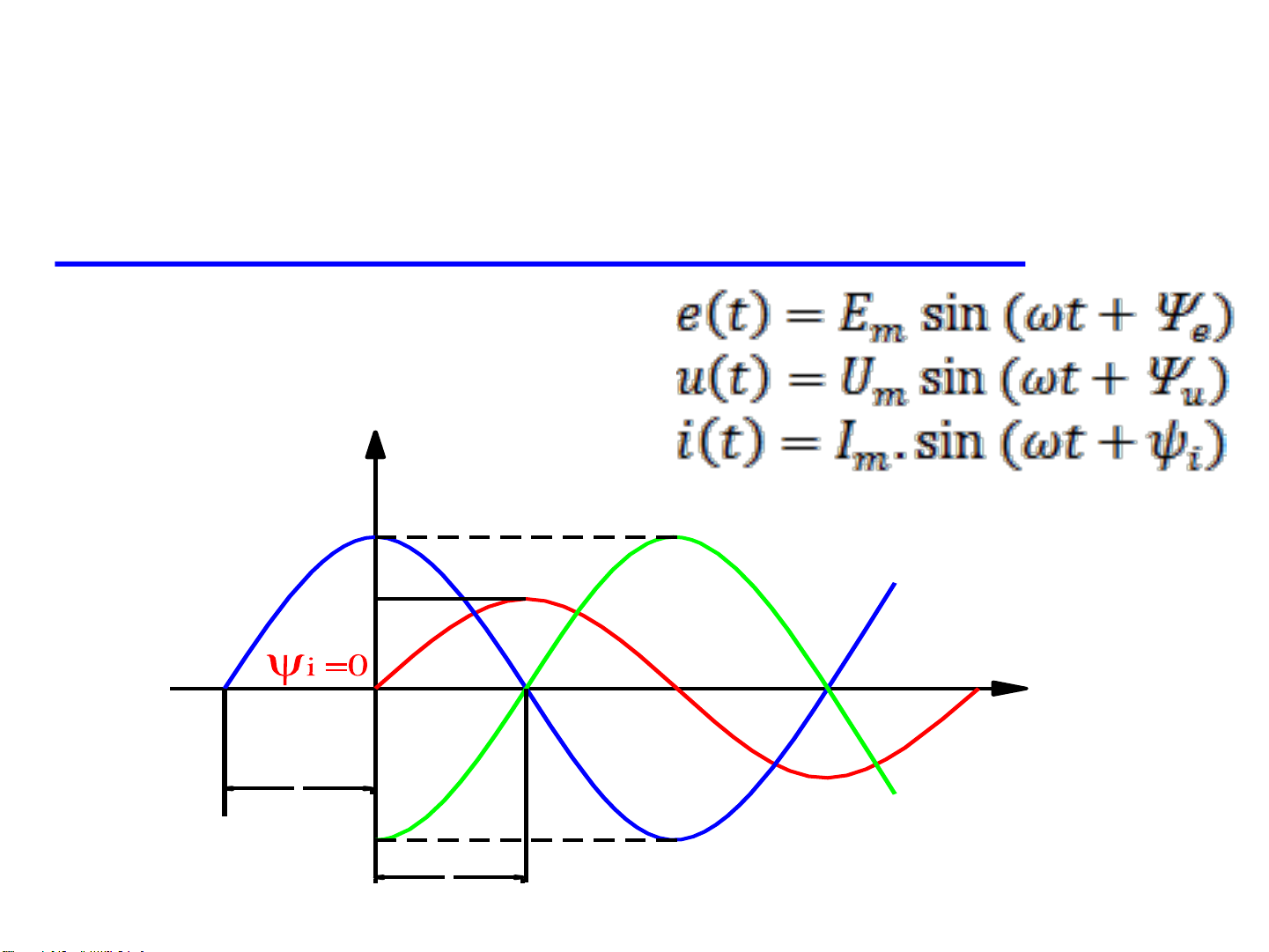

2.1.1. Nguồn xoay chiều hình sin một pha
2.1. CÁC KHÁI NIỆM CƠ BẢN
VỀ DÒNG ĐIỆN XOAY CHIỀU HÌNH SIN MỘT PHA
07/09/2021 2

0
i(t),u(t),e(t)
.
u >0
Im
Um
-Em
.
e <0
2.1.2. Các đại lượng đặc trưng
07/09/2021 3

0
i(t),u(t),e(t)
.
u >0
Im
Um
-Em
.
e <0
i(t) - Giá trị tức thời của dòng điện
Im-Biên độ hay giá trị cực đại
- Góc pha
trạng thái (trị số và dấu)
-Góc pha ban đầu
trạng thái b/đầu
)( i
t
i
-Tần số góc của đ.lượng h.sin (rad/s)
T - Chu kỳ của đ.lượng h.sin (s – giây)
f - Tần số biến thiên của đ.lượng h.sin (Hz - Hertz)
f = 1/ T = 2f
2.1.3. Sự lệch pha của các đại lượng hình sin
07/09/2021 4
• Góc lệch pha = Hiệu của 2 pha ban đầu.
(u,i) = u-i
> 0 hay u> i→ điện áp về pha vượt trước dòng điện 1 góc
< 0 hay u< i→ điện áp về pha chậm sau dòng điện 1 góc
= 0 hay u= i→ điện áp trùng pha với dòng điện
2.1.4. Trị số hiệu dụng của các đại lượng hình sin
07/09/2021 5
•Để đo, tính toán các giá trị của các đại lượng xoay chiều hình sin
cần đưa ra được một giá trị không đổi.
Cho dòng xoay chiều hình sin (dòng chu kỳ)
chạy qua điện trở R: i(t) = Imax.sint .
Năng lượng toả trên điện trở R trong chu kỳ T :
a
i(t)
ab
u
R
I
Cho dòng điện có gía trị không đổi Ichạy qua điện trở R,
Năng lượng toả ra trên R trong chu kỳ T : WI= I2.R.T
Nếu cho Wi= WI
Ilà trị số hiệu dụng của
đại lượng xoay chiều hình sin. 𝐼 = 1
𝑇න
0
𝑇𝑖2𝑑𝑡
