BÀI GI NG Ả
V K THU TẼ Ỹ Ậ
Thoát
Ch ng 12: B n v l pươ ả ẽ ắ
I. KHÁI NI M V B N V L PỆ Ề Ả Ẽ Ắ
II. N I DUNG C A B N V L PỘ Ủ Ả Ẽ Ắ
III. H NG D N HOÀN THÀNH B N V L PƯỚ Ẫ Ả Ẽ Ắ
IV. L P B N V L P THEO M UẬ Ả Ẽ Ắ Ẫ
V. ĐC B N V L P, V TÁCH CHI TI TỌ Ả Ẽ Ắ Ẽ Ế
I. KHÁI NI M V B N V L PỆ Ề Ả Ẽ Ắ
B n v l p là b n v đc l p ra trong giai đo n l p d án k thu t, thi t ả ẽ ắ ả ẽ ựơ ậ ạ ậ ự ỹ ậ ế
k s b , trên đó di n t d y đ hình d ng và yêu c u công ngh khi l p ráp ế ơ ộ ễ ả ầ ủ ạ ầ ệ ắ
c a m t s n ph m hoàn ch nh ho c c a m t ph n c u thành ghép c a s n ủ ộ ả ẩ ỉ ặ ủ ộ ầ ấ ủ ả
ph m. b n v l p và b ng kê là tài li u quan tr ng dùng đ l p, ki m tra ẩ ả ẽ ắ ả ệ ọ ể ắ ể
đn v l p và đ v tách chi ti t ơ ị ắ ể ẽ ế
II. N I DUNG B N V L PỘ Ả Ẽ Ắ
1. Hình bi u di n đn v l p:ể ễ ơ ị ắ Bi u di n v trí và liên k t gi a các ể ễ ị ế ữ
chi ti t v i nhau. Cho phép ch d n nguyên lý làm vi c c a s n ph m ế ớ ỉ ẫ ệ ủ ả ẩ
và s tác đng qua l i gi a các ph n c u thành.ự ộ ạ ữ ầ ấ
2. Kích th c:ướ Các kích th c c n cho vi c l p ráp và ki m tra, bao ướ ầ ệ ắ ể
g m: kích th c quy cách, l p ráp, đt máy, khuôn kh .ồ ướ ắ ặ ổ
3. Yêu c u k thu t:ầ ỹ ậ Bao g m nh ng ch d n v đc tính l p ghép, ồ ữ ỉ ẫ ề ặ ắ
ph ng pháp l p ghép, nh ng thông s c b n th hi n c u t o và ươ ắ ữ ố ơ ả ể ệ ấ ạ
cách làm vi c c a b ph n l p, đi u ki n nghi m thu và quy t c s ệ ủ ộ ậ ắ ề ệ ệ ắ ử
d ng…ụ
4. B ng kêả: Là tài li u k thu t quan tr ng c a b ph n l p kèm theo ệ ỹ ậ ọ ủ ộ ậ ắ
b n v l p đ b sung cho các hình bi u di n. B ng kê bao g m ký ả ẽ ắ ể ổ ể ễ ả ồ
hi u và tên g i các chi ti t; s l ng và v t li u c a chi ti t, nh ng ệ ọ ế ố ượ ậ ệ ủ ế ữ
ch d n khác c a chi ti tỉ ẫ ủ ế
5. Khung tên: Bao g m tên g i c a b ph n l p, ký hi u b n v , t ồ ọ ủ ộ ậ ắ ệ ả ẽ ỷ
l , h tên và ch c trách c a nh ng ng i có trách nhi m đi v i b n ệ ọ ứ ủ ữ ườ ệ ố ớ ả
v .ẽ

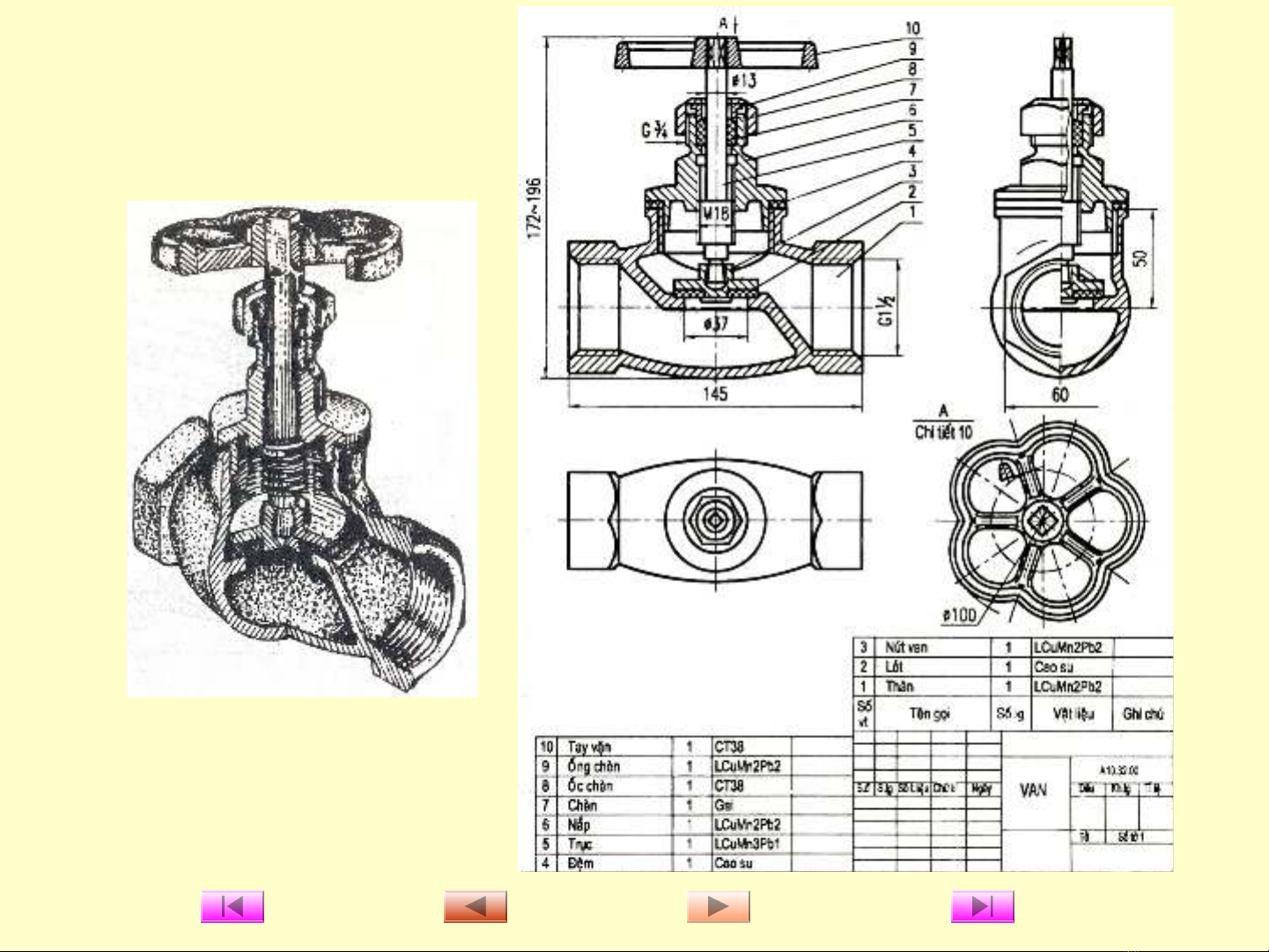

B n v l p vanả ẽ ắ
III. H NG D N HOÀN THÀNH B N V L PƯỚ Ẫ Ả Ẽ Ắ
1. Các hình bi u di nể ễ
- Hình bi u di n trên b n v l p ph i th hi n đc đy đ, hình d ng, ể ễ ả ẽ ắ ả ể ệ ượ ầ ủ ạ
c u t o m i chi ti t thu c s n ph m l p nh ng v i s l ng và n i dung ấ ạ ọ ế ộ ả ẩ ắ ư ớ ố ượ ộ
hình h p lý. ợ
- Trên hình bi u di n nào đó không nh t thi t ph i v t m m i ph n t , ể ễ ấ ế ả ẽ ỷ ỷ ọ ầ ử
m i chi ti t cho phép tháo tay v n, n p, lá ch n, vách ngăn… đ nhìn rõ ọ ế ặ ắ ắ ể
nh ng ph n t phía sau chúng kèm theo ghi chú nh “N p không v ”.ữ ầ ử ở ư ắ ẽ
- Trên m t vài hình bi u di n có th v không đy đ v i gi i ộ ể ễ ể ẽ ầ ủ ớ ớ
h n là nét l n sóng. Cho phép v riêng ra chi ti t ch a th ạ ượ ẽ ế ư ể
hi n đc kèm ghi chú ệ ượ A B - B
Chi ti t 1 Chi ti t 1, 2ế ế
- N u có m t s ph n t ho c chi ti t gi ng nhau cho phép v t m m t ế ộ ố ầ ử ặ ế ố ẽ ỷ ỉ ộ
cái, còn nh ng cái khác đnh v b ng đng tr c, đng tâm.ữ ị ị ằ ườ ụ ườ
- B ph n máy đc bi u di n v trí làm vi c. Hai b m t ti p xúc nhau ộ ậ ượ ể ễ ở ị ệ ề ặ ế
v b ng nét li n đm. N u gi a hai b m t có khe h c n nh n m nh có ẽ ằ ề ậ ế ữ ề ặ ở ầ ấ ạ
th v hai nét li n đm cách xa nhau h n th c t m t chút.ể ẽ ề ậ ơ ự ế ộ
