ĐẠI HỌC QUỐC GIA TP HỒ CHÍ MINH
ĐẠI HỌC BÁCH KHOA
KHOA XÂY DỰNG
🙞···☼···🙜
BÁO CÁO MÔN
BÁO CÁO BÀI TẬP LỚN
MÔN HỌC: KỸ THUẬT THI CÔNG DƯỚI NƯỚC
ĐỀ TÀI: SƯU TẦM VÀ GIỚI THIỆU CÁC HÌNH ẢNH VÀ VIDEO VỀ KỸ
THUẬT ĐỔ DẤT NẠO VÉT LÊN BỜ VÀ XUỐNG BÃI ĐỖ ĐẤT DƯỚI NƯỚC
Thành phố Hồ Chí Minh, tháng 10 năm 2024
MỤC LỤC
I. Kỹ thuật đổ đất lên bờ và dưới nước..........................................................................1
1. Quy định độ đất trên bờ và dưới nước..................................................................1
2. Phương pháp vận chuyển đất nạo vét.........................................................................2
a. Chuyển đất bằng xà lan..........................................................................................2
b. Chuyển đất bằng tàu nạo vét..................................................................................7
c. Chuyển đất bằng máng và băng chuyển.................................................................9
d. Chuyển đất bằng đường ống...................................................................................9
3. Kiểm tra công tác nạo vét.........................................................................................11
a. Xác định khối lượng đã nạo vét............................................................................11
b. Các tài liệu kỹ thuật trước và sau khi nạo vét.......................................................12
II. Tài liệu tham khảo:...................................................................................................14
I. Kỹ thuật đổ đất lên bờ và dưới nước
1. Quy định độ đất trên bờ và dưới nước
Căn cứ Điều 8BNghị định 57/2024/NĐ-CPBquy định về quản lý chất nạo vét như sau:
Điều 8. Quy định về quản lý chất nạo vét
a) Trường hợp chất nạo vét đổ vào khu vực, địa điểm trên bờ được Ủy ban nhân dân cấp
tỉnh chấp thuận, chủ đầu tư dự án, công trình, tổ chức, cá nhân tiếp nhận chất nạo vét
không phải thực hiện theo quy định của pháp luật về tài nguyên, khoáng sản. Sau khi kết
thúc dự án, công trình chủ đầu tư có trách nhiệm bàn giao lại khu vực, địa điểm tiếp nhận
chất nạo vét cho Ủy ban nhân dân cấp tỉnh hoặc tổ chức, cá nhân được Ủy ban nhân dân
cấp tỉnh cho phép tiếp nhận để quản lý và có biện pháp lưu giữ hoặc xử lý chất nạo vét
đảm bảo không gây ô nhiễm môi trường xung quanh. Trường hợp bàn giao cho tổ chức,
cá nhân, chủ đầu tư báo cáo cho Ủy ban nhân dân cấp tỉnh biết để quản lý theo quy định.
b) Trường hợp chất nạo vét nhận chìm ở biển, sau khi hết thời gian nhận chìm chất nạo
vét, chủ đầu tư có trách nhiệm gửi báo cáo kết quả thực hiện nhận chìm, quan trắc, giám
sát môi trường của dự án tới cơ quan có thẩm quyền cấp giấy phép nhận chìm ở biển và
giao khu vực biển.
Như vậy, quy định về quản lý chất nạo vét trong vùng nước cảng biển, vùng nướcBđường
thủy nội địaBtừ 5/7/2024 cụ thể sau đây:
Thứ nhất:BTrường hợp chất nạo vét đổ vào khu vực, địa điểm trên bờ được Ủy ban nhân
dân cấp tỉnh chấp thuận, chủ đầu tư dự án, công trình, tổ chức, cá nhân tiếp nhận chất nạo
vét không phải thực hiện theo quy định của pháp luật về tài nguyên, khoáng sản. Sau khi
kết thúc dự án, công trình chủ đầu tư có trách nhiệm bàn giao lại khu vực, địa điểm tiếp
nhận chất nạo vét cho Ủy ban nhân dân cấp tỉnh hoặc tổ chức, cá nhân được Ủy ban nhân
dân cấp tỉnh cho phép tiếp nhận để quản lý và có biện pháp lưu giữ hoặc xử lý chất nạo
vét đảm bảo không gây ô nhiễm môi trường xung quanh. Trường hợp bàn giao cho tổ
chức, cá nhân, chủ đầu tư báo cáo cho Ủy ban nhân dân cấp tỉnh biết để quản lý theo quy
định.
Thứ hai:BTrường hợp chất nạo vét nhận chìm ở biển, sau khi hết thời gian nhận chìm chất
nạo vét, chủ đầu tư có trách nhiệm gửi báo cáo kết quả thực hiện nhận chìm, quan trắc,
giám sát môi trường của dự án tới cơ quan có thẩm quyền cấp giấy phép nhận chìm ở
biển và giao khu vực biển.
1
Trình tự, thủ tục chấp thuận khu vực, địa điểm tiếp nhận chất nạo vét trên bờ, nhận
chìm ở biển từ 5/7/2024?
Tại khoản 3 Điều 7BNghị định 57/2024/NĐ-CP, trình tự, thủ tục chấp thuận khu vực, địa
điểm tiếp nhận chất nạo vét trên bờ, nhận chìm ở biển từ 5/7/2024 như sau:
Bước 1:BCăn cứ danh mục khu vực, địa điểm tiếp nhận chất nạo vét trên bờ, nhận chìm
chất nạo vét ở biển do Ủy ban nhân dân cấp tỉnh công bố, chủ đầu tư gửi văn bản đề nghị
trực tiếp hoặc qua hệ thống bưu chính hoặc qua hệ thống dịch vụ công trực tuyến đến Ủy
ban nhân dân cấp tỉnh để được chấp thuận khu vực, địa điểm tiếp nhận chất nạo vét cho
dự án, công trình. Trường hợp Ủy ban nhân dân cấp tỉnh chưa công bố danh mục hoặc
khu vực, địa điểm tiếp nhận chất nạo vét trên bờ, nhận chìm ở biển đã được công bố
không bảo đảm yếu tố kinh tế, kỹ thuật của dự án, công trình, Ủy ban nhân dân cấp tỉnh
chấp thuận khu vực, địa điểm tiếp nhận chất nạo vét trên bờ, nhận chìm ở biển trên cơ sở
đề nghị của chủ đầu tư.
Bước 2:BTrong thời gian 30 ngày, Ủy ban nhân dân cấp tỉnh phải có văn bản trả lời về
việc chấp thuận khu vực, địa điểm tiếp nhận chất nạo vét trên bờ, nhận chìm ở biển phù
hợp cho chủ đầu tư dự án, công trình; trường hợp không chấp thuận phải có văn bản trả
lời nêu rõ lý do.
Bước 3:BỦy ban nhân dân cấp tỉnh có trách nhiệm thông báo cho tổ chức, cá nhân có khu
vực, địa điểm tiếp nhận chất nạo vét.
2. Phương pháp vận chuyển đất nạo vét
Đất nạo vét phải đưa khỏi tàu, nếu không dùng trong xây dựng thì đổ xuống ở chổ
khác hoặc đổ lên bờ (những chỗ đổ này phải được sự cho phép của các cơ quan chức
năng).
Chổ đổ đất dưới nước được chọn phải đủ sâu, đủ rộng, không quá xa và không gây các
diễn biến xấu (như bồi lấp) cho các khu vực khác cũng như không bị sông, dòng chảy gây
bởi lại chỗ đã nạo vét. Lưu ý khi đổ bằng xà lan mở đáy thì khoảng trống dưới đáy xã lan
phải trên 1m mới có thể mở đây được.
Vị trí đổ đất, cự li vận chuyển và việc xây dựng bờ bao ngăn đất lúc cần thiết, cũng cần
được xem xét kĩ, cả về kết cấu đê bao lẫn kinh phí và vấn đề ô nhiễm môi trường.
Các phương pháp vận chuyển đất nạo vét:
2
a. Chuyển đất bằng xà lan
Đây là phương pháp thường dùng nhất đối với loại tàu xúc. Khi chuyển lên bờ thì có thể
dùng nhiều loại xà lan để chở đất, trên bờ thông thường trang bị cần trục gầu ngoạm để
chuyển đất lên.

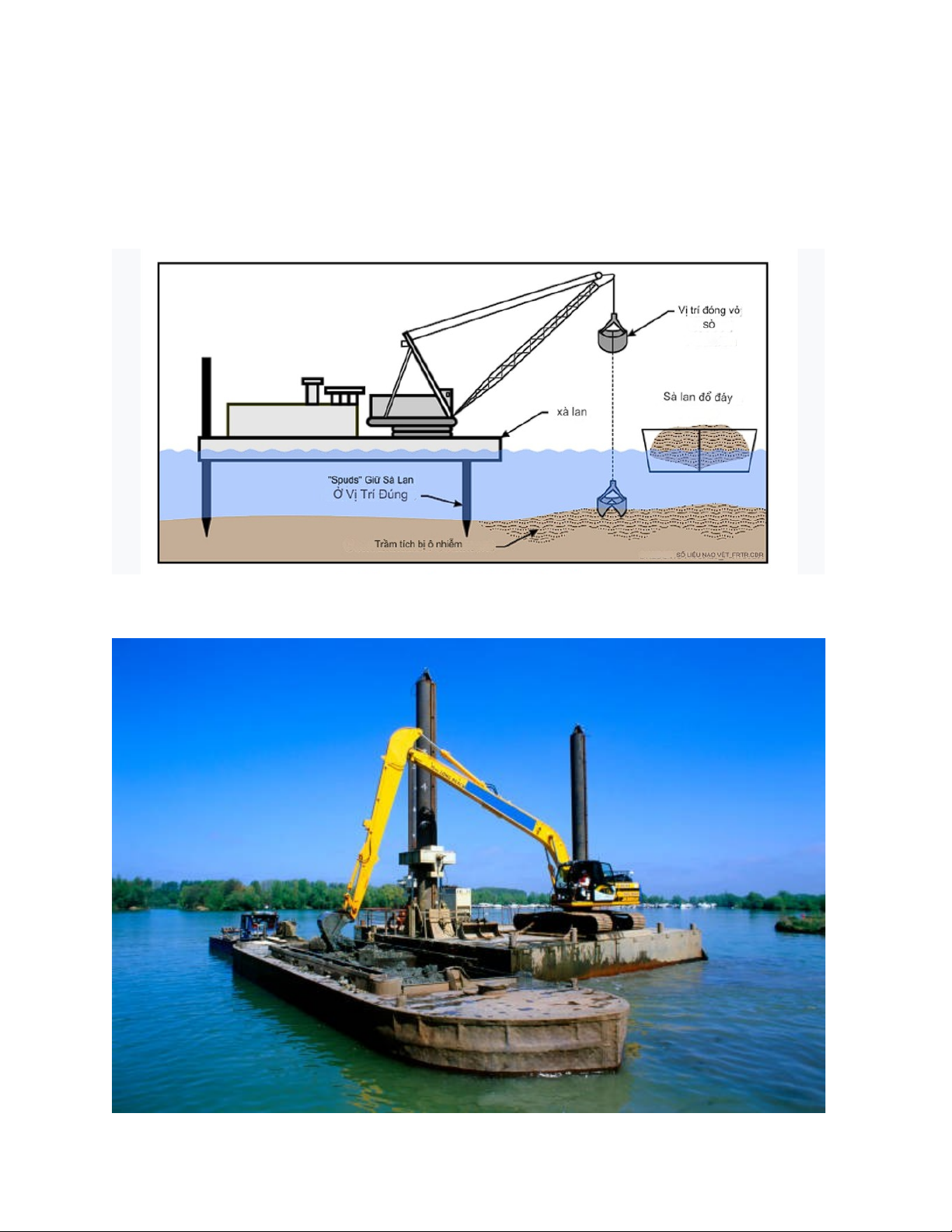

Hình 1: Sơ đồ nạo vét đất lên xà lan để vận chuyển
3
