I: Giới thiệu mở đầu về môn học
Môn học thực tập cơ bản là môn học thực hành giúp người học hiểu dõ hơn về các mạch điện
tử kết hợp với các môn học đã được học từ những kỳ trước .
-Môn vật liệu linh kiện điện tử : giúp người học hiểu dõ hơn về những chức năng của
từng linh kiên điện tử ( Diode, Điện trở, Tụ điện, Tranzitor…)
Linh kiện thụ dộng : không tự tạo ra năng lượng, chỉ tiêu thụ hoặc tích trữ năng
lượng điện.

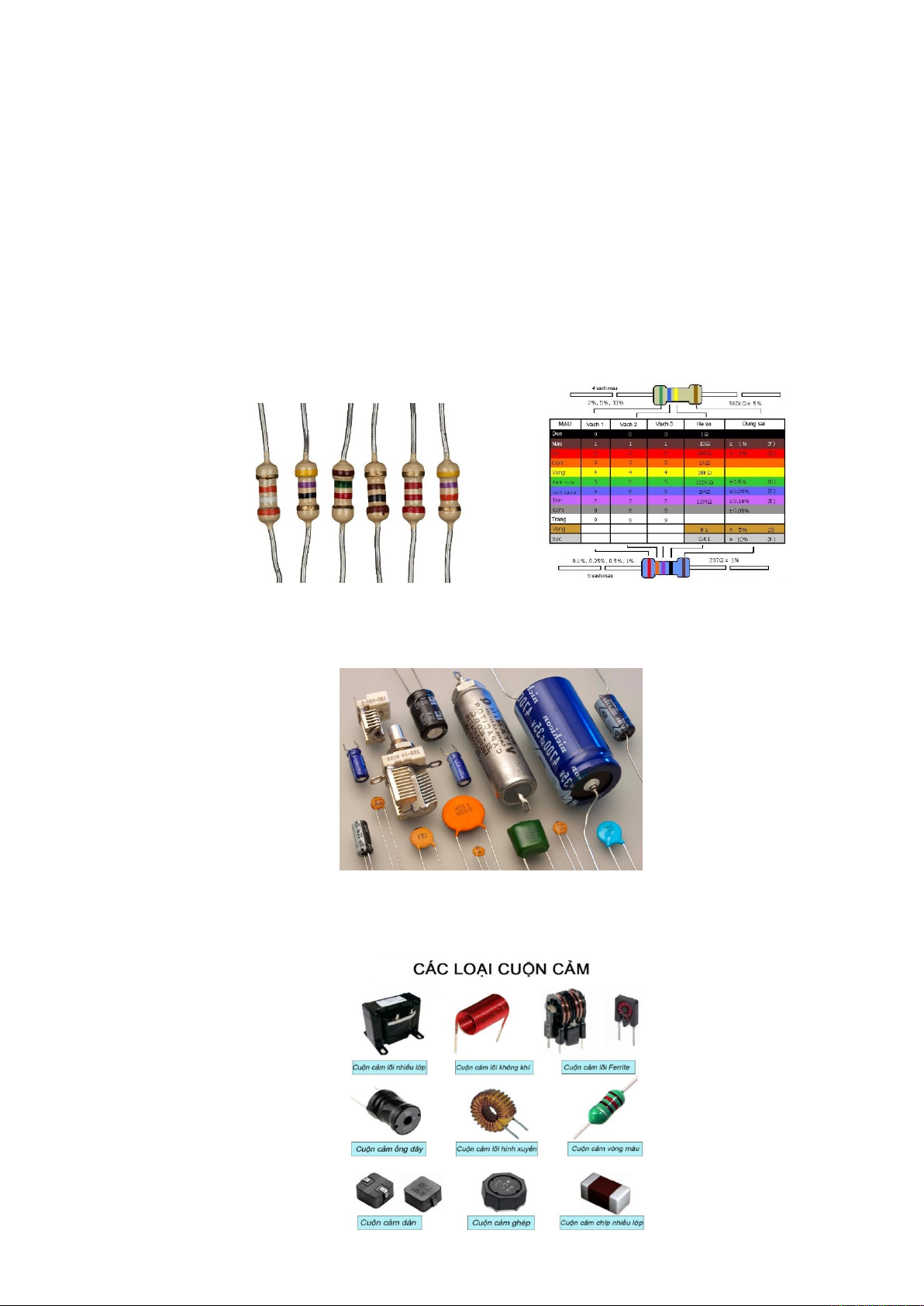

+ Điện trở : Điện trở là đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện
của một vật dẫn khi có hiệu điện thế đặt vào hai đầu của nó.
+ Tụ điện : là một linh kiện điện tử thụ động có khả năng tích trữ và phóng điện dưới
dạng điện tích.
+ Cuộn cảm : là một linh kiện thụ động trong mạch điện tử, có khả năng tích trữ năng
lượng dưới dạng từ trường khi có dòng điện chạy qua.
Linh kiện chủ dộng : Có khả năng điều khiển dòng điện, khuếch đại tín hiệu, hoặc
tạo dao động.

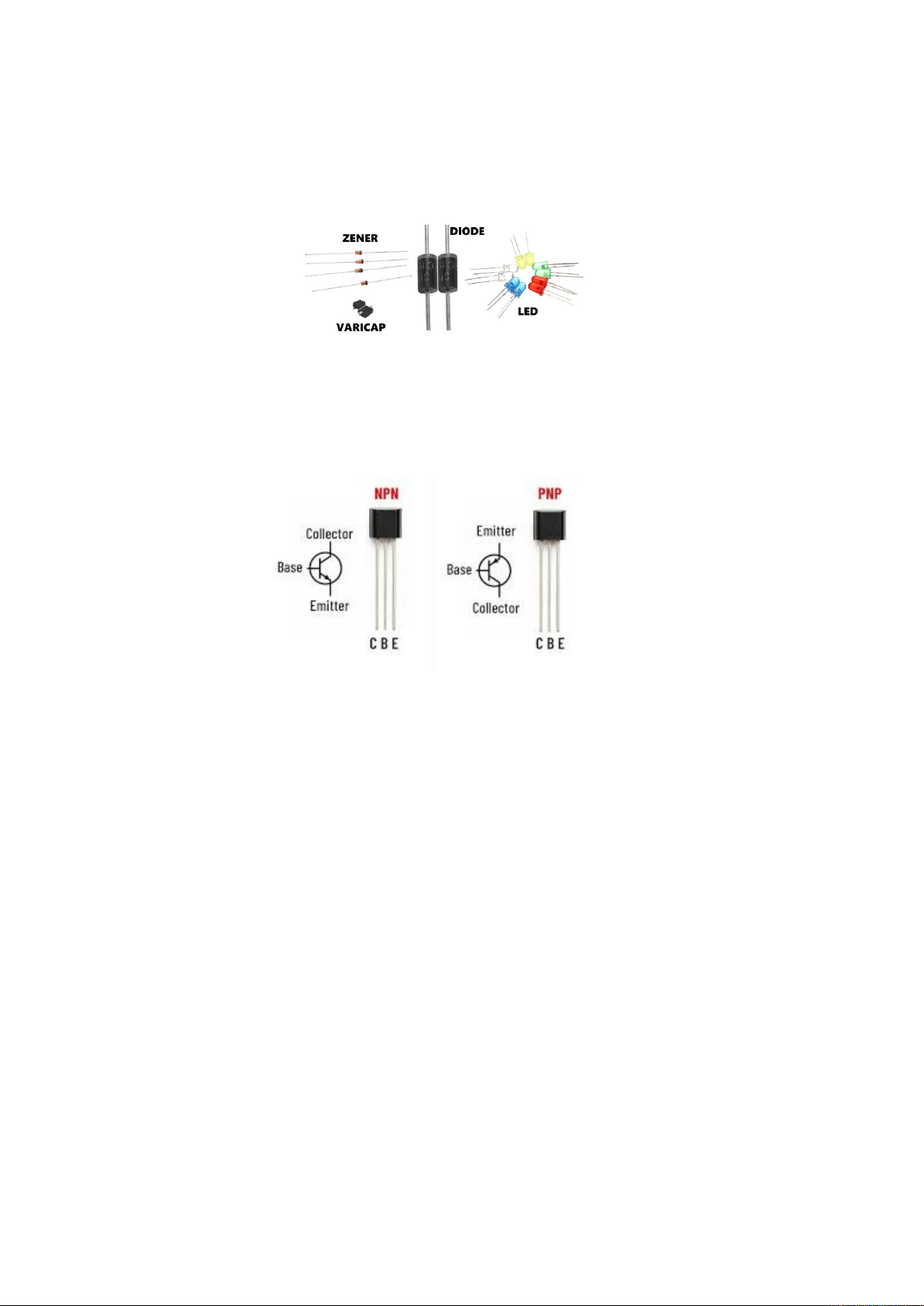

+ Diode : Diode là một linh kiện bán dẫn có đặc tính chỉ cho dòng điện đi qua theo
một chiều nhất định và ngăn cản dòng điện theo chiều ngược lại.
+ Tranzitor : là loại linh kiện bán dẫn chủ động thường được sử dụng như một phần tử
khuếch đại hoặc một khóa điện tử, được chia thành 2 loại là tranzitor thuận PNP và
tranztor ngược NPN
-Môn kỹ thuật mạch : Giúp người học hiểu dõ hơn về các mạch chỉnh lưu , các mạch
khuyếch đại tín hiệu , mạch tạo xung
+ Mạch chỉnh lưu : là một trong những thành phần quan trọng trong lĩnh vực điện tử và
điện công nghiệp, đóng vai trò chuyển đổi dòng điện xoay chiều (AC) thành dòng điện
một chiều (DC). Với nguyên lý hoạt động đơn giản nhưng hiệu quả, mạch chỉnh lưu
không chỉ góp phần cung cấp nguồn điện ổn định mà còn được ứng dụng rộng rãi trong
các thiết bị điện tử, bộ nguồn và hệ thống công nghiệp, khẳng định vai trò thiết yếu trong
đời sống và sản xuất.
Cách đấu nối các linh kiện diode bán dẫn và thiết kế mạch khác nhau tạo ra nhiều loại
mạch chỉnh lưu với các chức năng riêng biệt. Dưới đây là tiêu chí phân loại các mạch
chỉnh lưu:
Phân loại mạch theo linh kiện bán dẫn:
Mạch chỉnh lưu không điều khiển: Sử dụng chỉ các diode.
Mạch chỉnh lưu điều khiển: Sử dụng SCR (Silicon Controlled Rectifier) và Thyristor.
Mạch chỉnh lưu bán điều khiển: Kết hợp giữa diode và SCR.
Phân loại mạch dựa trên sơ đồ mắc linh kiện điện tử:
Mạch chỉnh lưu hình tia: Số lượng linh kiện bằng số pha của nguồn cấp. Tất cả các
diode được đấu nối chung tại một cực, có thể là cực âm hoặc cực dương.
Mạch chỉnh lưu hình cầu: Số lượng linh kiện gấp đôi số pha của nguồn cấp. Một nửa
số diode được mắc chung với cực âm, nửa còn lại mắc chung với cực dương.
Phân loại theo số pha của nguồn cấp:
Mạch chỉnh lưu một pha
Mạch chỉnh lưu hai pha
Mạch chỉnh lưu ba pha
Phân loại theo nguyên tắc hoạt động của mạch:
Mạch chỉnh lưu nửa chu kỳ : Chỉ một nửa chu kỳ âm hoặc dương của dòng điện có
thể đi qua diode, nửa còn lại bị khóa. Do chỉ xử lý một nửa chu kỳ, hiệu suất truyền
công của mạch này thấp.
Mạch chỉnh lưu toàn chu kỳ: Xử lý cả hai nửa chu kỳ của sóng điện xoay chiều,
chuyển đổi toàn bộ sóng thành dòng điện một chiều. Nhờ đó, hiệu suất truyền công
cao hơn so với mạch chỉnh lưu nửa chu kỳ.
Những phân loại trên giúp xác định và lựa chọn loại mạch chỉnh lưu phù hợp tùy
thuộc vào yêu cầu cụ thể của ứng dụng trong các thiết bị điện tử và hệ thống điện.

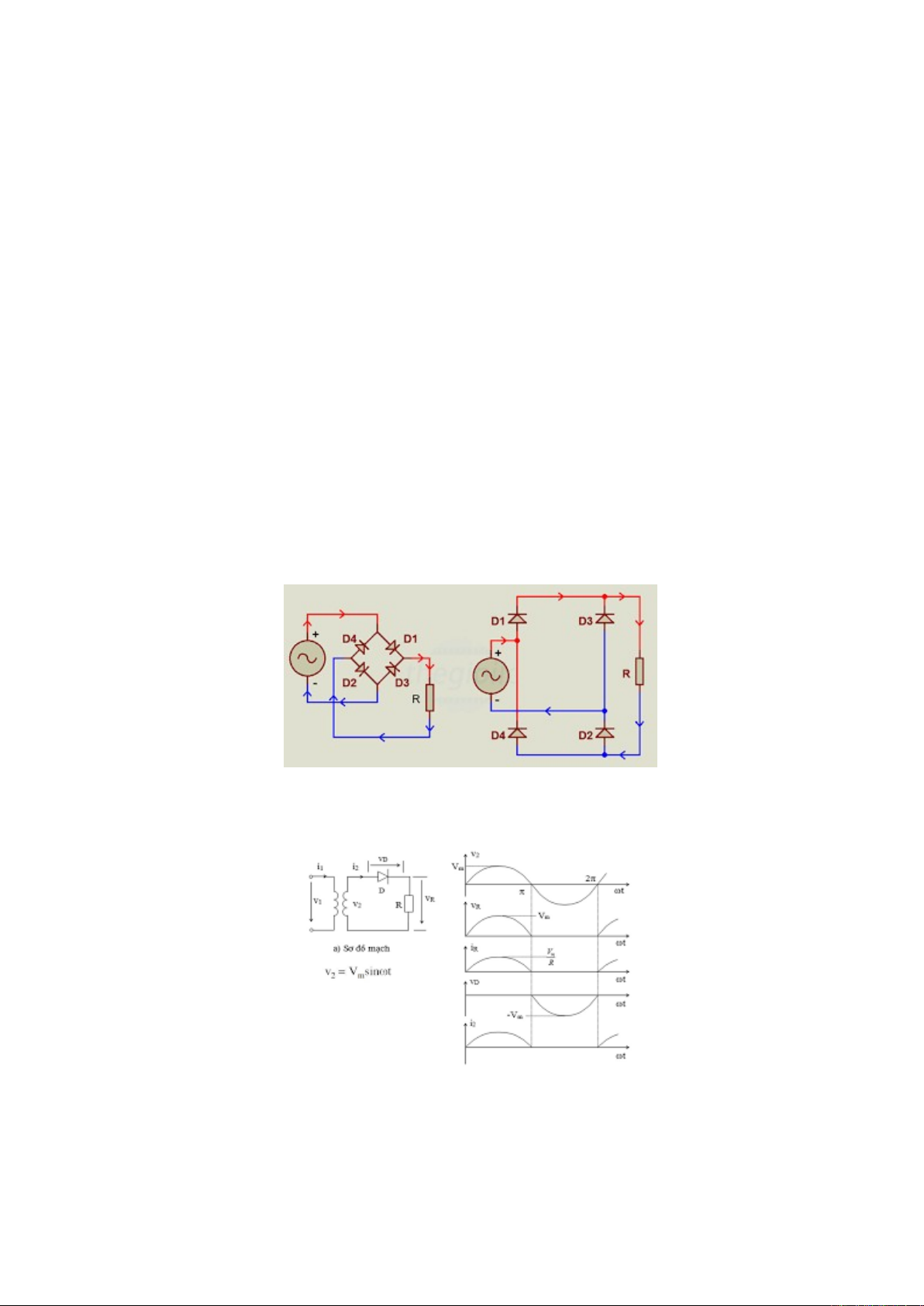

Mạch chỉnh lưu cầu
Mạch chỉnh lưu nửa chu kỳ
+ Mạch khuyếch đại : slà một loại mạch điện được sử dụng cho các loại thiết bị điện tử. Với
công dụng chính là từ các loại tín hiệu có cường độ nhỏ qua hoạt động của mạch sẽ đưa ra
kết quả công suất có độ lớn gấp nhiều lần
