Các tín hiệu của hệ thống ESA
Bao gồm các tín hiệu IGT và tín hiệu IGF
1. Tín hiệu IGT
ECU động cơ tính toán thời điểm đánh lửa tối ưu theo các tín hiệu từ các cảm biến
khác nhau và truyền tín hiệu IGT đến IC đánh lửa.
Tín hiệu IGT được bật ON ngay trước khi thời điểm đánh lửa được bộ vi xử lý
trong ECU động cơ tính toán, và sau đó tắt đi. Khi tín hiệu IGT bị ngắt, các bugi
sẽ đánh lửa.

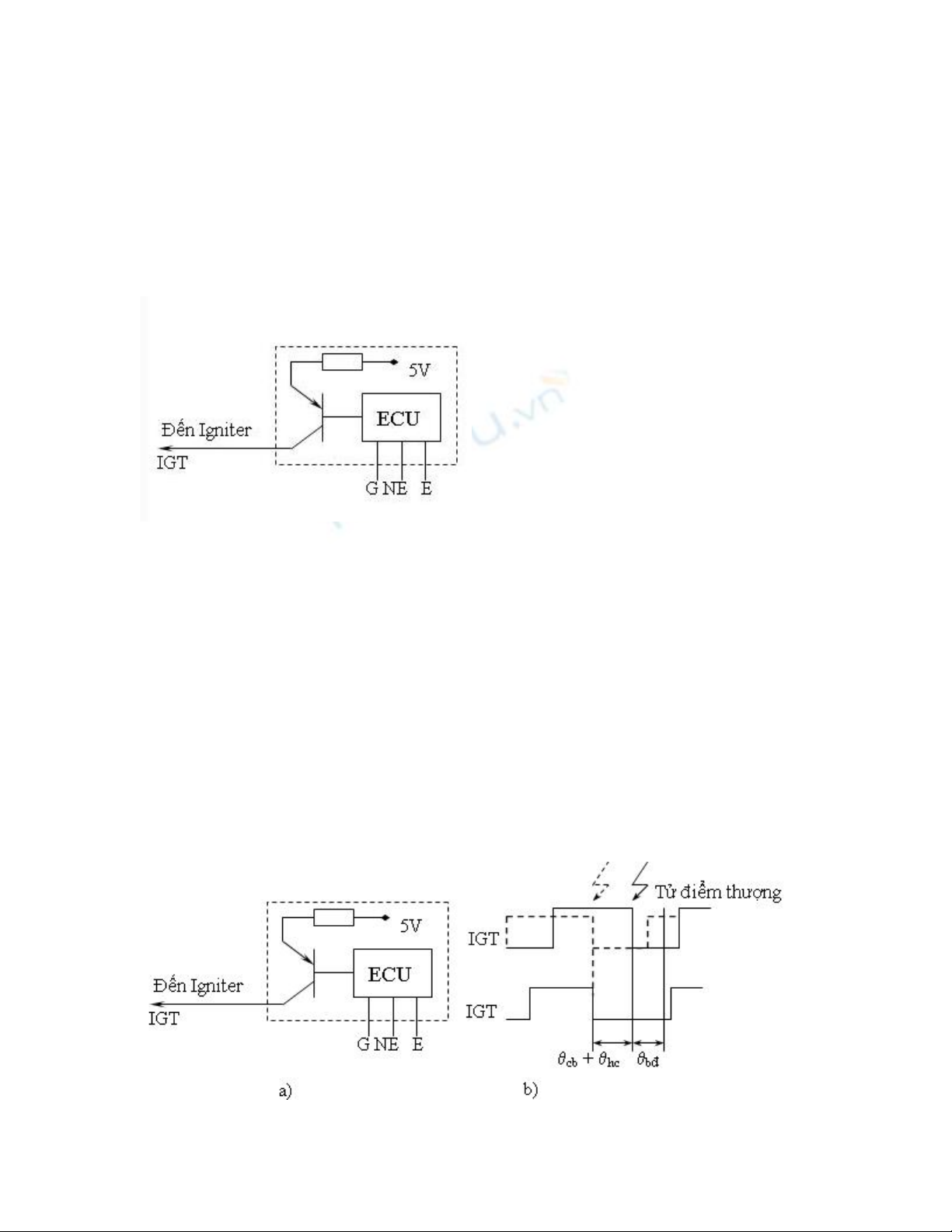

Hình 1: Xung điều khiển đánh lửa IGT
Hình 1 b mô tả quá trình dịch chuyển xung IGT trong CPU về phía trước của tử
điểm thượng khi có sự hiệu chỉnh về góc đánh lửa cơ bản ( ) và góc đánh lửa
sớm hiệu chỉnh ( ) ngoài ra, xung IGT có thể được xén trước khi gởi qua Igniter.
2. Tín hiệu IGF
IC đánh lửa gửi một tín hiệu IGF đến ECU động cơ bằng cách dùng lực điện động
ngược được tạo ra khi dòng sơ cấp đến cuộn đánh lửa bị ngắt hoặc bằng giá trị
dòng điện sơ cấp. Khi ECU động cơ nhận được tín hiệu IGF nó xác định rằng việc
đánh lửa đã xảy ra.
3. Xác định góc thời điểm đánh lửa ban đầu

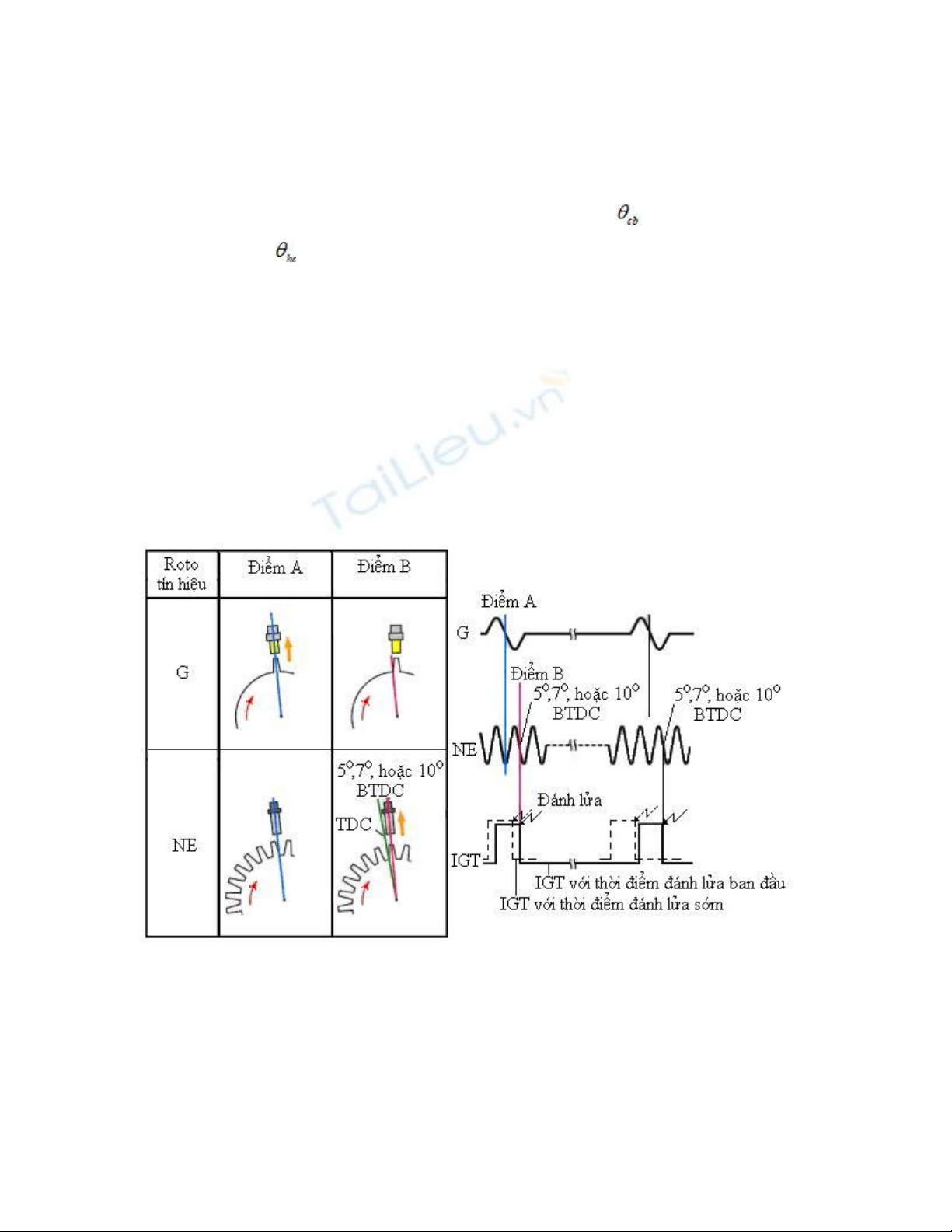

Góc thời điểm đánh lửa ban đầu được xác định như trên hình 2.
Hình 2: Góc đánh lửa ban đầu
Khi ECU động cơ nhận được tín hiệu NE (điểm B), sau khi nhận tín hiệu G (điểm
A), ECU xác định rằng đây là góc thời điểm đánh lửa ban đầu khi trục khuỷu đạt
đến trước điểm chết trên (khác nhau giữa các kiểu động cơ).
