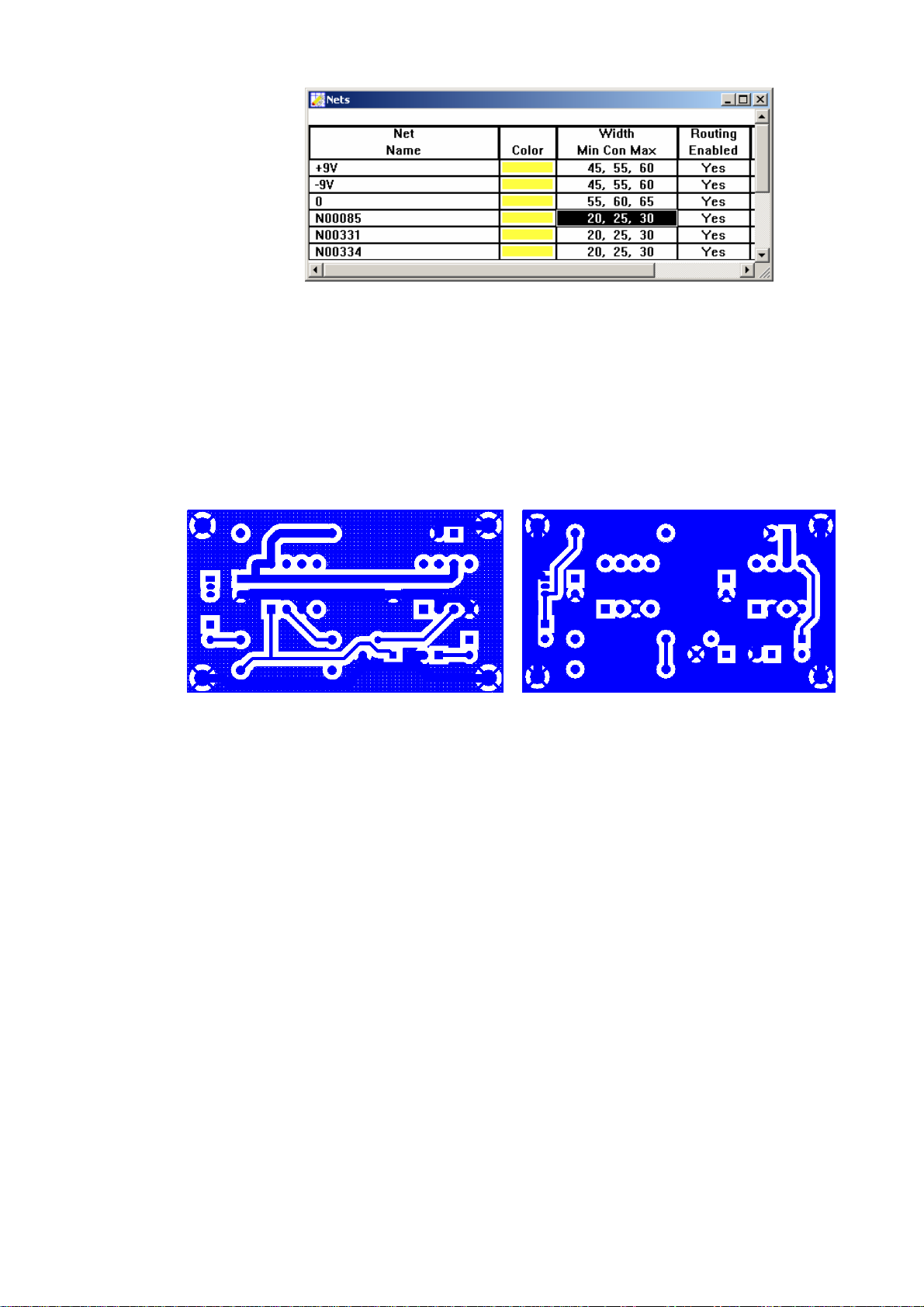

Giáo trình thí nghiệm CAD (Hình 7.11) Vẽ mạch: OrCAD hổ trợ nhiều nhiều chiến lược vẽ mạch. Để khai thác tốt các chiến lược này đòi hỏi phải có một số kinh nghiệm nhất định. Thông thường, người ta hay vẽ các đường Nguồn – Mass với các tụ lọc nguồn thích hợp trước, sau đó thực hiện vẽ tự động từng phần và cuối cùng kết nối các phần vừa vẽ. Nên nhớ rằng, chế độ vẽ tự động chỉ giúp giảm thời gian, không có phần mềm nào vẽ mạch tự động tốt hơn tư duy của con người. (Hình 7.12) Một số thông số cần lưu ý (áp dụng cho các sinh viên vẽ và thuê gia công mạch Luận văn tốt nghiệp tại một số cơ sở ở Tp. HCM): Đường kính tối thiểu của các lỗ chân cắm và các via xuyên mạch: 55 mils (1000 mils=1 inches). Các lỗ chân linh kiện nên đặt thành hình oval. Độ rộng tối thiểu của các đường mạch (track width): 15 mils (hiện nay tại Tp. HCM một số công ty có thể thực hiện mạch với độ rộng đường 6 mils). Khoảng cách Track to Track nên >15 mils Để có thể vẽ xuyên qua giữa 2 chân IC, phải đặt khoảng cách Track to Pad thích hợp, nên 12 ÷ 15 mils. IV. TỰ chỌn Tự thiết kế và mô phỏng một mạch điện tử bằng Multsim Vẽ mạch in cho mạch vừa thiết kế bằng OrCAD. © TcAD - 2003 64
Giáo trình thí nghiệm CAD Nguyễn Chí Ngôn, ThS., Giảng viên Bộ môn Viễn Thông - Tự động hóa Khoa Công nghệ Thông tin, Đại học Cần thơ Email: ncngon@ctu.edu.vn Mobile Tel: 0913199766 © TcAD - 2003 65
