Trường Kinh tế Kỹ Thuật Công Nghiêp
Đ C NG ÔN T PỀ ƯƠ Ậ
MÔN
THI T B ĐI NẾ Ị Ệ
ĐI N TỆ Ử
Ph n II: Máy đi nầ ệ
SVTH : Nguy n M nh Ninhễ ạ
L p : Đi n 6Aớ ệ
MSSV : 12104100411
SVTH: Nguyễn Mạnh Ninh
Trường Kinh tế Kỹ Thuật Công Nghiêp
I. MÁY BI N ÁP.Ế
Máy bi n ápế hay máy bi n thế ế, g i g n làọ ọ bi n ápế, là thi tế
b đi nị ệ th c hi n truy n đaự ệ ề ư năng l ngượ ho cặ tín hi uệ đi n ệ
xoay chi u gi a cácề ữ m ch đi nạ ệ thông qua c m ng đi n tả ứ ệ ừ.
1. C u t o.ấ ạ
G m hai b ph n chính: lõi thép và dây qu n.ồ ộ ậ ấ
- Lõi thép Máy bi n áp :ế
Dùng đ d n t thông chính c a Máy, đc ch t o t v tể ẫ ừ ủ ượ ế ạ ừ ậ
li u d n t t t, th ng là thép k thu t đi n m ng ghép l i.ệ ẫ ừ ố ườ ỹ ậ ệ ỏ ạ
Đ gi m dòng đi n xoáy trong lõi thép, ng i ta dùng láể ả ệ ườ
thép k thu t đi n, hai M t có s n cách đi n ghép l i v i nhauỹ ậ ệ ặ ơ ệ ạ ớ
thành lõi thép.
- Dây qu n Máy bi n ápấ ế
Đc ch t o b ng dây đng ho c nhôm có ti t di n trònượ ế ạ ằ ồ ặ ế ệ
ho c ch nh t, bên ngoài dây d n có b c cách đi n.ặ ữ ậ ẫ ọ ệ
Máy bi n áp có công su t nh thì làm mát b ng không khíế ấ ỏ ằ
Máy có công su t l n thì làm mát b ng d u, v thùng cóấ ớ ằ ầ ỏ
cánh t n nhi t.ả ệ

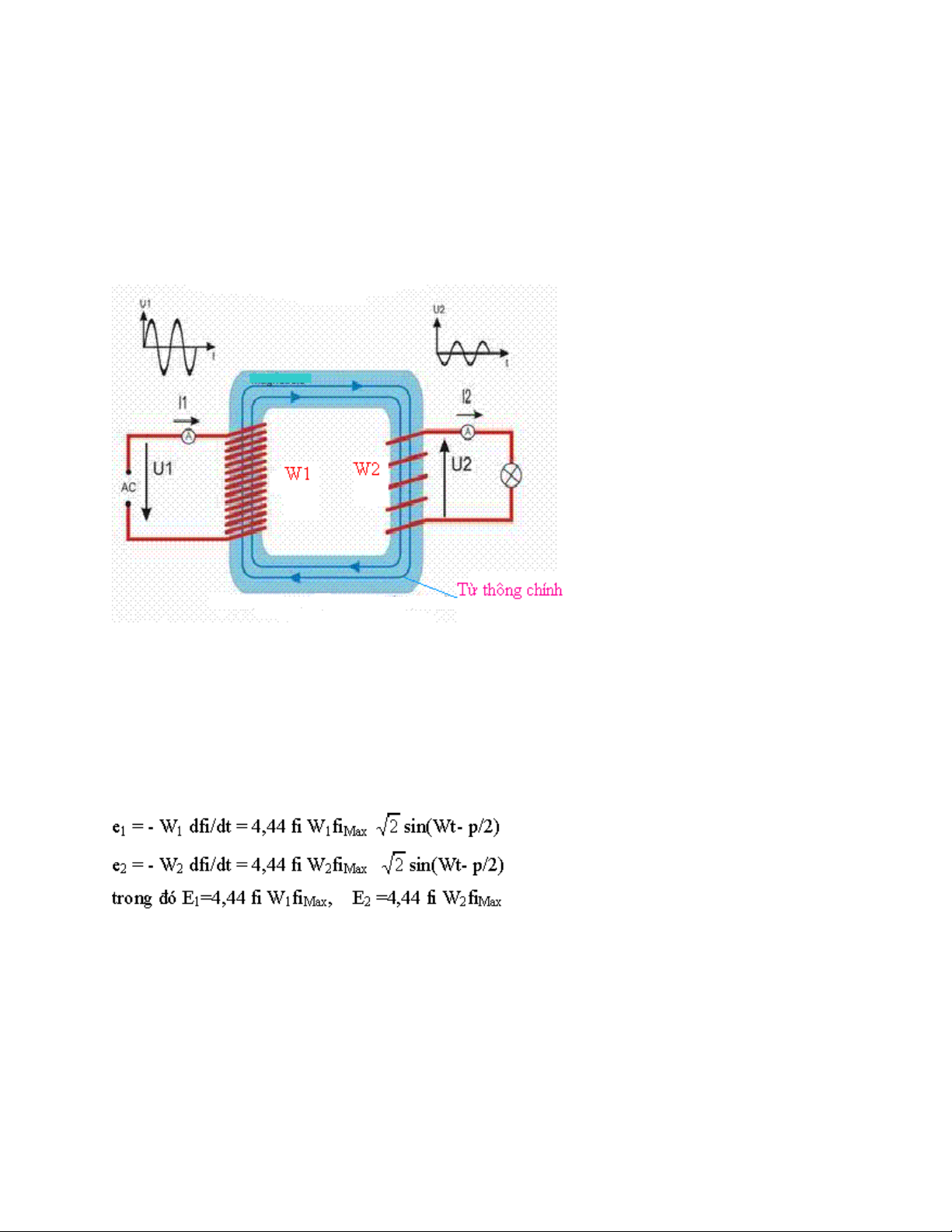

2. Nguyên lý làm vi c.ệ
Khi ta n i dây qu n s c p vào ngu n đi n xoay chi uố ấ ơ ấ ồ ệ ề
đi n áp Uệ1 s có dòng đi n s c p Iẽ ệ ơ ấ 1 .
Dòng đi n Iệ1 sinh ra t thông fi bi n thiên ch y trong lõiừ ế ạ
thép. T thông này Móc vòng đng th i v i c hai dây qu nừ ồ ờ ớ ả ấ
s c p và th c p đc g i là t thông chính.ơ ấ ứ ấ ượ ọ ừ
SVTH: Nguyễn Mạnh Ninh
Trường Kinh tế Kỹ Thuật Công Nghiêp
Theo đnh lu t c m ng đi n t :ị ậ ả ứ ệ ừ
e1 = - W1 dfi/dt
e2 = - W2 dfi/dt
W1, W2 là s vòng dây qu n s c pố ấ ơ ấ và th c p.ứ ấ
Khi Máy bi n áp có t i, d i tác đng c a s c đi n đngế ả ướ ộ ủ ứ ệ ộ
e2, có dòng đi n th c p Iệ ứ ấ 2 cung c p đi n cho t i.ấ ệ ả
T thôngừ fi bi n thiên hình sin fi = fiếMax sinWt
Ta có:
k = E1/ E2= W1/ W2 , k đc g i là h s bi n áp. ượ ọ ệ ố ế
- B qua đi n tr dây qu n và t thông t n ra ngoài khôngỏ ệ ở ấ ừ ả
khí ta có:
U1/ U2 x p x Eấ ỉ 1/ E2 = W1/ W2 = k
- B qua M i t n hao trong Máy bi n áp, ta có:ỏ ọ ổ ế
SVTH: Nguyễn Mạnh Ninh
Trường Kinh tế Kỹ Thuật Công Nghiêp
U2 I2x p x Uấ ỉ 1 I1 suy ra U1/U2 x p x Iấ ỉ 2/I1 =W1/W2 = k
3. ng d ng.Ứ ụ
Công d ng c a Máy bi n áp là truy n t i và phân ph iụ ủ ế ề ả ố
đi n năng trong h th ng đi n.ệ ệ ố ệ
Mu n gi m t n hao dP = Iố ả ổ 2.R trên đng dây truy n t i cóườ ề ả
hai ph ng án:ươ
- Ph ng án 1: Gi m đi n tr R c a đng dây (R = r.l/S)ươ ả ệ ở ủ ườ
Mu n gi m R ta tăng ti t di n dây d n S, t c là tăng kh iố ả ế ệ ẫ ứ ố
l ng dây d n, các tr đ cho đng dây, chi phí xây d ngượ ẫ ụ ỡ ườ ự
đng dây t i đi n r t l n ( ph ng án này không kinh t )ườ ả ệ ấ ớ ươ ế
- Ph ng án 2: Gi m dòng đi n I ch y trên đng dây truy nươ ả ệ ạ ườ ề
t i.ả
Mu n gi m I ta ph i tăng đi n áp, ta c n dùng máy tăng áp vìố ả ả ệ ầ
đi v i Máy bi n áp Uố ớ ế 1I1 = U2.I2 ( ph ng án này kinh t vàươ ế
hi u qu h n)ệ ả ơ
Máy bi n áp còn đc dùng r ng rãi :ế ượ ộ
Trong k thu t hàn, thi t b lò nung, trong k thu t vô tuy nỹ ậ ế ị ỹ ậ ế
đi n, trong lĩnh v c đo l ng. trong các thi t b t đng, làmệ ự ườ ế ị ự ộ
ngu n cho thi t b đi n, đi n t , trong thi t b sinh ho t giaồ ế ị ệ ệ ử ế ị ạ
đình v.v.

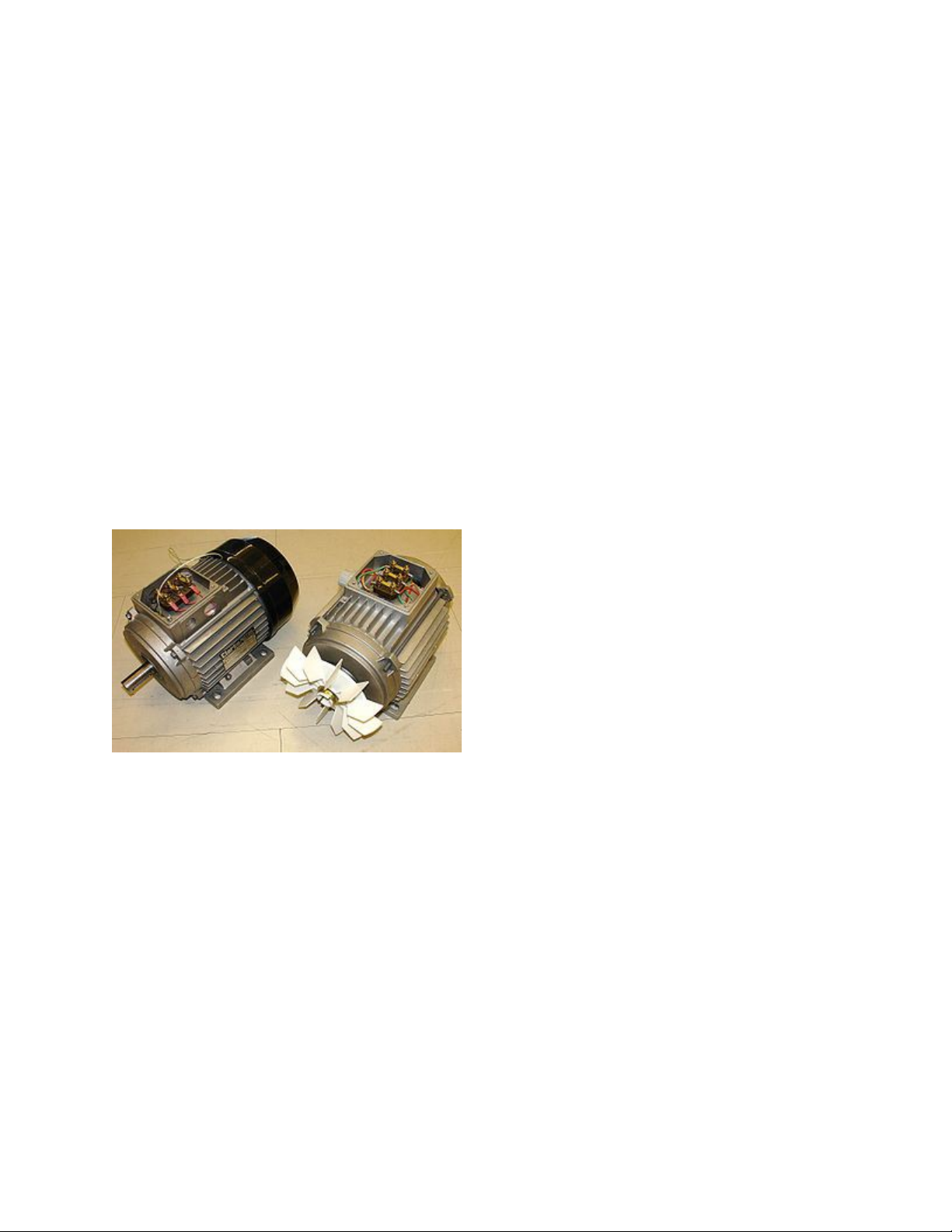

II. ĐNG C KHÔNG ĐNG B 3 PHA.Ộ Ơ Ồ Ộ
1. C u t o.ấ ạ
C c u đng c không đng b (ĐCKĐB) tu theo ki uơ ấ ộ ơ ồ ộ ỳ ể
lo i v b c kín ho c h , là do h th ng làm mát b ng cánhạ ỏ ọ ặ ở ệ ố ằ
SVTH: Nguyễn Mạnh Ninh
Trường Kinh tế Kỹ Thuật Công Nghiêp
qu t thông gió đt bên trong hay bên ngoài đng c . Nhìnạ ặ ở ộ ơ
chung motor giam toc có hai ph n chính là ph n t nh và ph nầ ầ ỉ ầ
quay.
Nhìn chung nó có hai ph n chính là ph n t nh và ph n quay:ầ ầ ỉ ầ
- Ph n tĩnh: ph n tĩnh hay còn g i là stato g m hai b ph nầ ầ ọ ồ ộ ậ
chính là lõi thép và dây qu n.ấ
+ Lõi thép:
Là b ph n d n t c a máy có d ng hình tr r ng, lõi thépộ ậ ẩ ừ ủ ạ ụ ổ
đc làm b ng các lá thép k thu t đi n dày 0,35 đén 0,5 mm,ượ ằ ỹ ậ ệ
đc d p theo hình vành khăn, phía trong có x r nh đ đtượ ậ ẻ ả ể ặ
dây qu n và đc s n ph tr c khi ghép l i.ấ ượ ơ ủ ướ ạ
+ Dây qu n:ấ
Dây qu n stato làm b ng dây đng ho c dây nhôm (lo iấ ằ ồ ặ ạ
dây email) đt trong các r nh c a lõi thép.ặ ả ủ
Hai b ph n chính trên còn có các b ph n ph bao b c lõiộ ậ ộ ậ ụ ọ
thép là v máy đc làm b ng nhôm ho c gang dùng đ giỏ ượ ằ ặ ể ử
ch t lõi thép phía d i là chân đ đ b t ch t vào b máy, haiặ ướ ế ể ắ ặ ệ
đu có hai n p làm b ng v t li u cùng lo i v i v máy, trongầ ắ ằ ậ ệ ạ ớ ỏ
n p có đ (hay còn g i là b c) dùng đ đ tr c quay c aắ ổ ỡ ọ ạ ể ở ụ ủ
rôto.
