Đề thi & đáp án lý thuyết Điện dân dụng năm 2012 (Mã đề LT48)

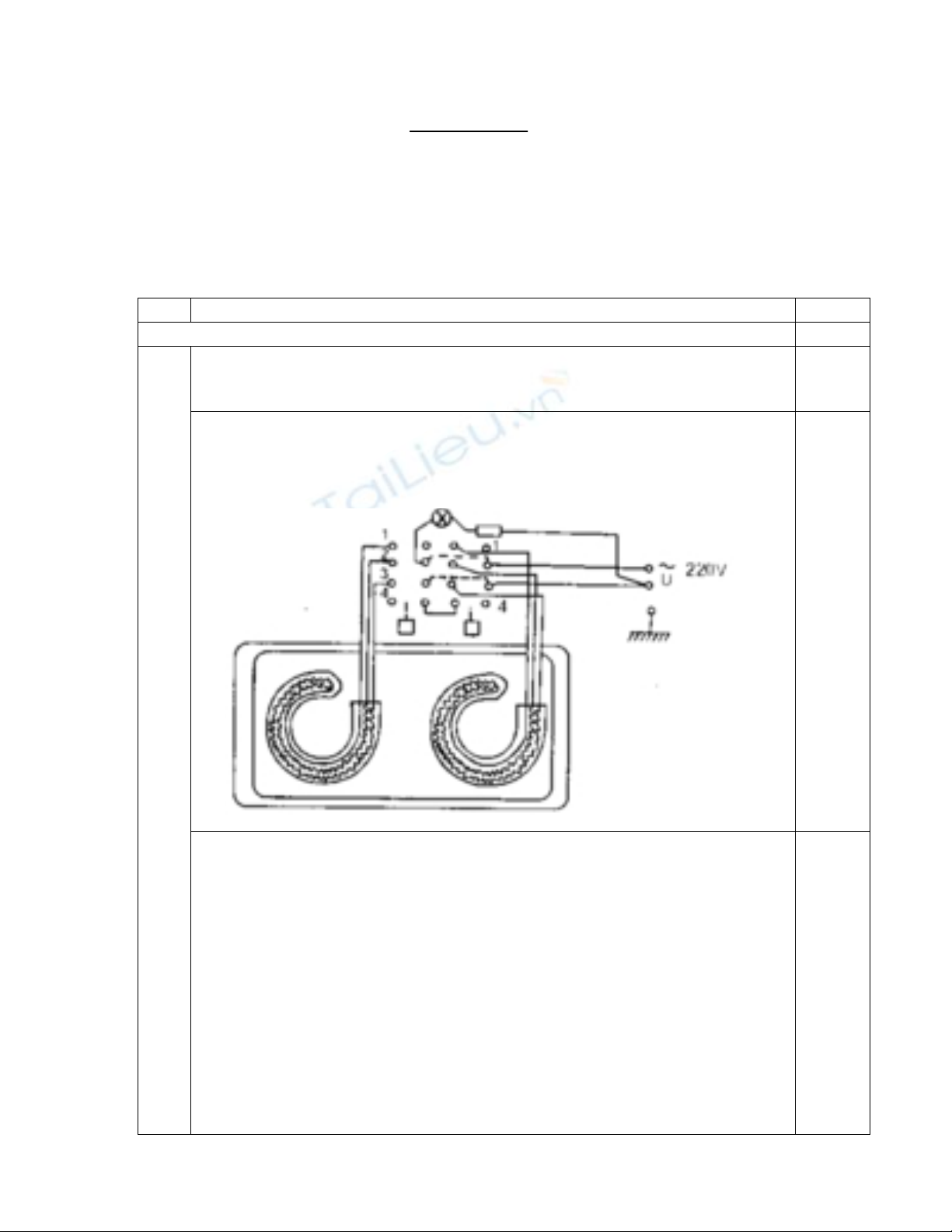

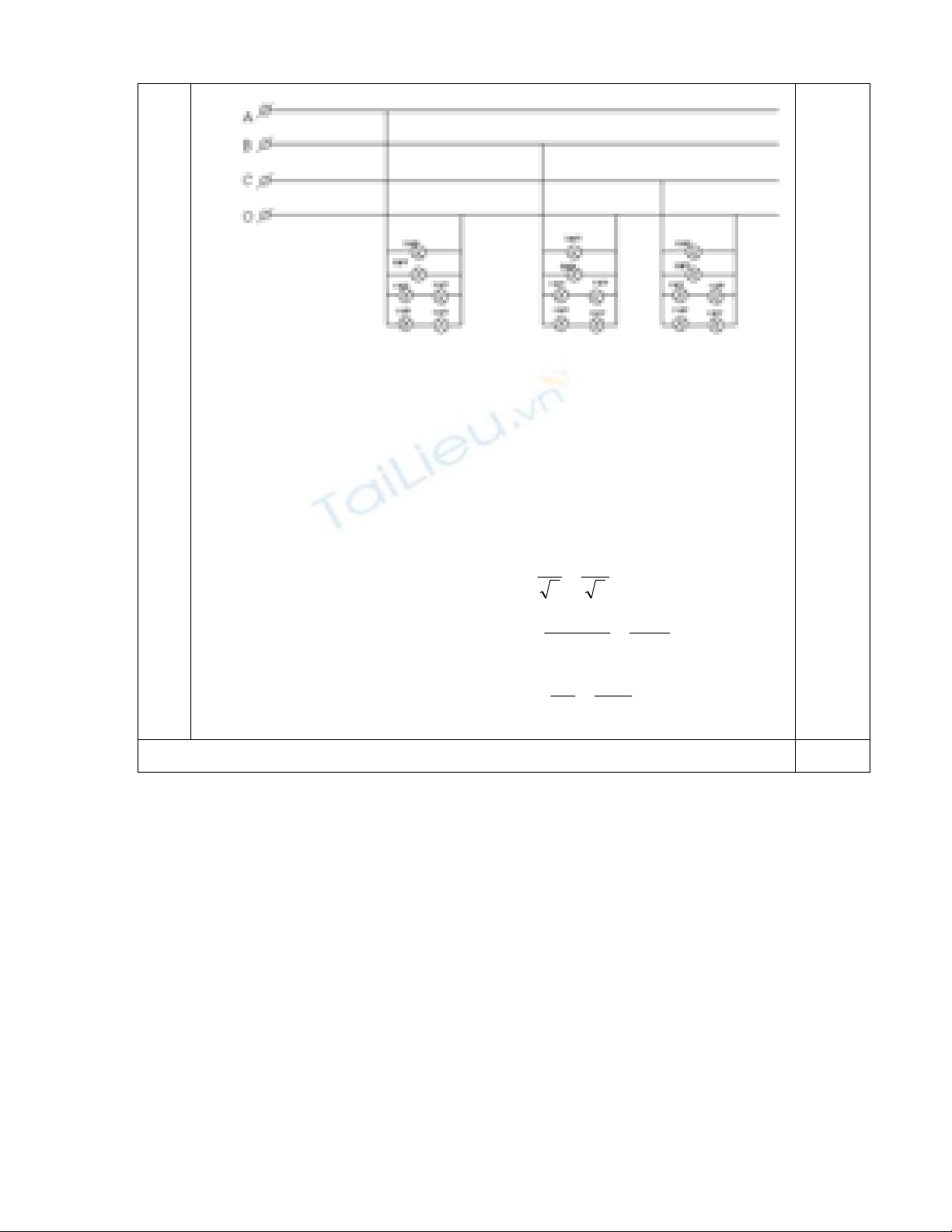

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập – Tự do – Hạnh phúc ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009 - 2012) NGHỀ: ĐIỆN DÂN DỤNG MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ Mã đề thi: ĐDD - LT48 Hình thức thi: (Viết) Thời gian: 150 Phút (Không kể thời gian chép/giao đề thi) ĐỀ BÀI Câu 1: (3 điểm) Vẽ sơ đồ mạch điện của bếp điện 2 kiềng. Giải thích nguyên lý hoạt động và những lưu ý khi sử dụng? Nêu những hư hỏng thông thường? Câu 2: (2 điểm): Tính công suất tính toán Ptt, Qtt,Stt cho một phân xưởng có các số liệu sau: Tổng công suất định mức các thiết bị bằng 950kW; diện tích phân xưởng S = 2500m2 hệ số nhu cầu knc = 0,75; hệ số công suất cos = 0,85; công suất chiếu sáng P0 = 15W/m2 Câu 3: (2 điểm) Một tải 3 pha gồm 6 bóng đèn sợi đốt 220V/100W và 12 bóng đèn sợi đốt loại 110V/75W được cấp điện bởi nguồn 3 pha 3 dây đối xứng có Ud= 380V. Hãy lập sơ đồ đấu đèn để mạng 3 pha đối xứng và các đèn sáng bình thường? Câu 4: (3 điểm) (Câu tự chọn, do các trường biên soạn) ...……, ngày …. tháng …. năm …...... DUYỆT HỘI ĐỒNG THI TN TIỂU BAN RA ĐỀ THI<br /> <br /> 1/1<br /> <br /> CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập – Tự do – Hạnh phúc ĐÁP ÁN ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009 - 2012) NGHỀ: ĐIỆN DÂN DỤNG MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ Mã đề số: DA ĐDD – LT48 Câu Nội dung I. Phần bắt buộc 1 Vẽ sơ đồ mạch điện của bếp điện 2 kiềng. Giải thích nguyên lý hoạt động và những lưu ý sử dụng? Nêu những hư hỏng thông thường? - Bếp điện cũng là thiết bị gia nhiệt dùng dây điện trở, bếp điện có nhiều loại có công suất khác nhau - Sơ đồ mạch điện của bếp điện hai kiềng như sau: 1 Điểm 7 3<br /> <br /> - Nguyên lý hoạt động: nhiệt độ của bếp điện sẽ phụ thuộc vào vị trí của công tắc  Vị trí công tắc 4 nhiệt độ cao nhất(650 0C đến 750 0C) hai điện trở mắc song song, công suất cỡ 1kW  Vị trí công tắc 3 nhiệt độ trung bình (5500C đến 650 0C) công suất cỡ 600W  Vị trí công tắc 2 nhiệt độ trung bình (4500C đến 500 0C) công suất cỡ 400W  Vị trí công tắc 1 nhiệt độ thấp nhất (2500C đến 400 0C) hai dây điện trở nối tiếp với nhau công suất<br /> <br /> 1<br /> <br /> 1/3<br /> <br /> cỡ 250W - Sử dụng:  Không được để nước tràn ra khỏi dụng cụ đun nấu bếp  Luôn giữ sạch sẽ, mỗi lần đun nấu phải lau chùi bếp  Không đặt bếp chỗ ẩm ướt  Rút điện ra khi không sử dụng bếp - Hư hỏng thông thường:  Hỏng rơ le nhiệt đóng mở bếp khi đủ nóng  Dây điện trở đứt  Chuyển mạch không tiếp xúc 2 Tính công suất tính toán Ptt, Qtt,Stt cho một phân xưởng có các số liệu sau: Tổng công suất định mức các thiết bị bằng 950kW; diện tích phân xưởng S = 2500m2 hệ số nhu cầu knc = 0,75; hệ số công suất cos = 0,85; công suất chiếu sáng P0 = 15W/m2 Công suất tính toán động lực Pđl= knc.Pđ=0,75.950 = 712,5kW Công suất chiếu sáng phân xưởng Pcs = P0.S = 15.2500 = 37,5kW Công suất tính toán phân xưởng Ptt= Pđl + Pcs 712,5 + 37,5 = 750kW cos = 0,85, tg = 0,62 Q tt = Ptt.tg = 750.0,62 = 465VAr Stt = Ptt2  Qtt2 = 750 2  4652 =882,5kVA 3 Một tải 3 pha gồm 6 bóng đèn sợi đốt 220V/100W và 12 bóng đèn sợi đốt loại 110V/75W được cấp điện bởi nguồn 3 pha 3 dây đối xứng có U d= 380V. a. Hãy lập sơ đồ đấu đèn để mạng 3 pha đối xứng và các đèn sáng bình thường? b. Tính dòng điện, điện áp, công suất các pha trong trường hợp trên? a. Sơ đồ đấu đèn để mạch 3 pha đối xứng và các đèn sáng bình thường.<br /> 1<br /> <br /> 0,5<br /> <br /> 2<br /> <br /> 0,5 0,5<br /> <br /> 0,5 0,25 0,25 2<br /> <br /> 2/3<br /> <br /> b. Tính dòng, áp, công suất các pha * Công suất các pha tải: PA= PB= PC= 2.PĐ1+ 4.PĐ2= 2.100+ 4.75= 500(W) Vì là đèn sợi đốt ( cos = 1  sin= 0)  QA= QB= QC=0 (VAR) SA= SB= SC=0 (VA) * Điện áp các pha tải: U  U  U <br /> ' A ' B ' C<br /> <br /> 0,25<br /> <br /> Ud 3<br /> ' A<br /> <br /> <br /> <br /> 380 3<br /> <br /> 0,25<br />  220(V )<br /> <br /> * Dòng điện các pha tải: I A  I B  I C <br /> <br /> PA 500   220(V ) U . cos  220.1<br /> <br /> 0,25<br /> <br /> * Điện trở các pha: R A  RB  RC  RP  II. Phần tự chọn, do các trường biên soạn<br /> <br /> U2 p Pp<br /> <br /> <br /> <br /> 220 2  96,8() 500<br /> <br /> 0,25<br /> <br /> 3<br /> <br /> ……, ngày ……. tháng ……. năm …….<br /> <br /> 3/3<br /> <br />
