TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN CƠ KHÍ Học kỳ: 1
Bộ môn Cơ khí Chính xác & Quang học
Năm học: 2021-2022
ĐỀ THI GIỮA KỲ: Kỹ thuật đo Mã HP:
Thời gian làm bài: 45 phút Mã đề thi: 01 Ngày thi: 6/12/2021
Họ và tên sv:…………….………………… MSSV: ………… Mã lớp: ………… Chữ ký sv: ……….
Ngày 3/11/2021
ĐƠN VỊ CHUYÊN MÔN
NGƯỜI RA ĐỀ
Câu 1. (4 điểm).
a/ Chọn lắp ghép theo TCVN thỏa mãn:
d
N
, mm 70
S
max
, μm 19
S
min
, μm
-24
Hệ thống lắp ghép Lỗ
b/ Tính xác suất lắp ghép có độ dôi từ 0÷10m trong mối ghép trên, giả thiết kích thước loạt chi tiết trục và lỗ tuân
theo phân bố chuẩn và T= 6.

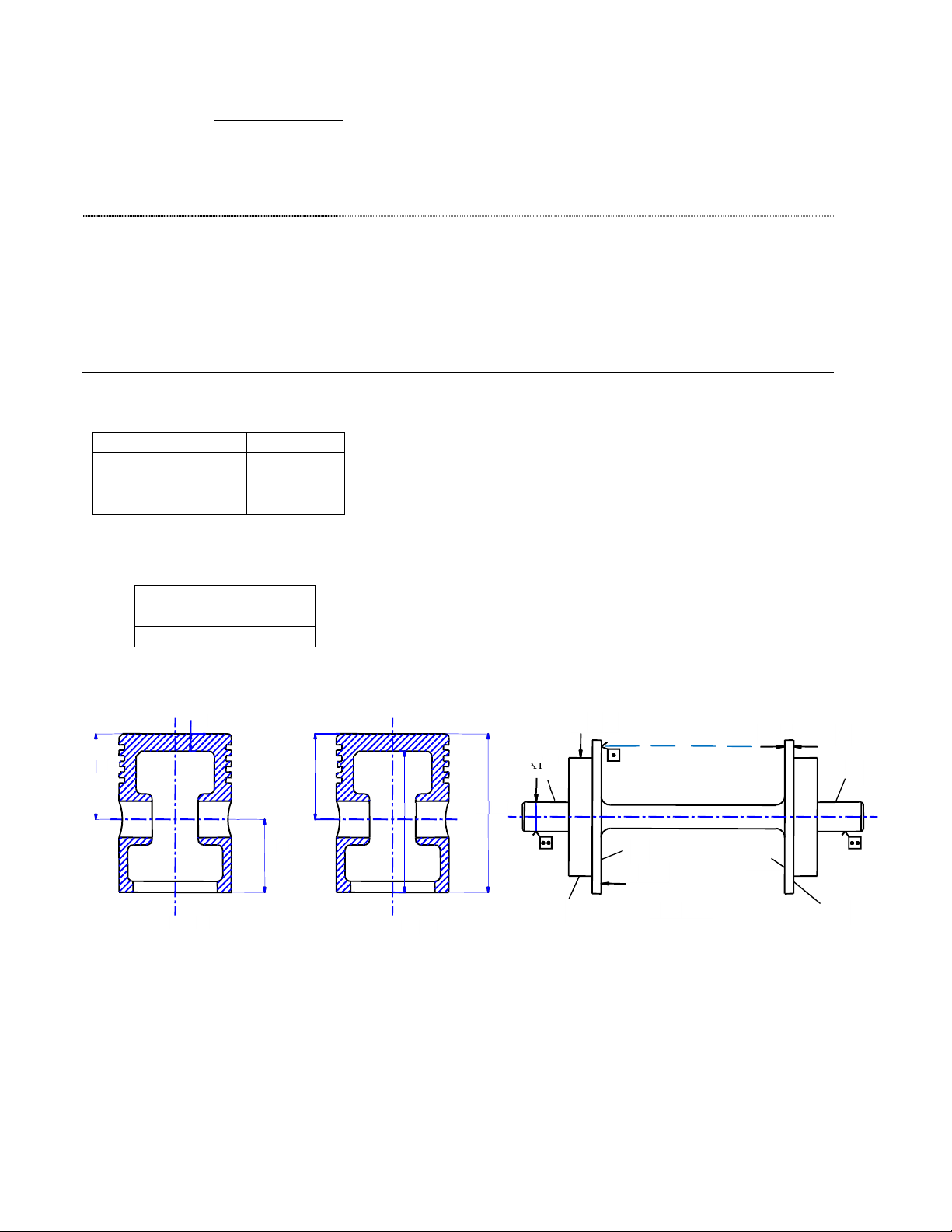

Câu 2 (4 điểm) Cho các kích thước trên bản vẽ thiết kế như hình 1:
H1
30
-0,02
H3
25
+0,05
S
5
-0,07
B
iết trình tự công nghệ gia công các kích thước là H, H1, H2 trên hình 2. Tìm kích thước và các sai lệch giới hạn
của các khâu H và H2.
Câu 3 (2 điểm): Chi tiết được gá đặt như hình 3. Hãy cho biết các đầu đo X1, X2, X3, X4, X5 có thể đo được thông
số hình học nào của chi tiết nếu quay chi tiết 360
0
rồi lấy số đo lớn nhất và số đo nhỏ nhất. Viết biểu thức tính kết quả
đo.
Hình 2
Hình 1
H1
H3
S
H
H2
H1
Hình 3
X5
X4
X3
X2
X1
A B
C D
E F
TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN CƠ KHÍ Học kỳ: 1
Bộ môn Cơ khí Chính xác & Quang học
Năm học: 2021-2022
ĐỀ THI GIỮA KỲ: Kỹ thuật đo Mã HP:
Thời gian làm bài: 45 phút Mã đề thi: 02 Ngày thi: 6/12/2021
Họ và tên sv:…………….………………… MSSV: ………… Mã lớp: ………… Chữ ký sv: ……….
Ngày 3/11/2021
ĐƠN VỊ CHUYÊN MÔN
NGƯỜI RA ĐỀ
Câu 1. (4 điểm).
a/ Chọn lắp ghép theo TCVN thỏa mãn:
d
N
, mm 60
S
max
, μm 18
S
min
, μm
-41
Hệ thống lắp ghép Trục
b/ Tính xác suất lắp ghép có độ hở từ 0÷10m trong mối ghép trên, giả thiết kích thước loạt chi tiết trục và lỗ tuân
theo phân bố chuẩn và T= 6.
Câu 2 (4 điểm) Cho các kích thước trên bản vẽ thiết kế như hình 1:
H1
30
+0,02
H3
25
-0,05
S
5
-0,07
B
iết trình tự công nghệ gia công các kích thước là H, H1, H2 trên hình 2. Tìm kích thước và các sai lệch giới hạn
của các khâu H và H2.
Câu 3 (2 điểm): Chi tiết được gá đặt như hình 3. Hãy cho biết các đầu đo X1, X2, X3, X4, X5 có thể đo được thông
số hình học nào của chi tiết nếu quay chi tiết 360
0
rồi lấy số đo lớn nhất và số đo nhỏ nhất. Viết biểu thức tính kết quả
đo.
Hình 2
Hình 1
H1
H3
S
H
H2
H1
Hình 3
X5
X4
X3
X2
X1
A B
C D
E F
TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN CƠ KHÍ Học kỳ: 1
Bộ môn Cơ khí Chính xác & Quang học
Năm học: 2021-2022
ĐỀ THI GIỮA KỲ: Kỹ thuật đo Mã HP:
Thời gian làm bài: 45 phút Mã đề thi: 03 Ngày thi: 6/12/2021
Họ và tên sv:…………….………………… MSSV: ………… Mã lớp: ………… Chữ ký sv: ……….
Ngày 3/11/2021
ĐƠN VỊ CHUYÊN MÔN
NGƯỜI RA ĐỀ
Câu 1. (4 điểm).
a/ Chọn lắp ghép theo TCVN thỏa mãn:
d
N
, mm 70
S
max
, μm 37
S
min
, μm
-39
Hệ thống lắp ghép Trục
b/ Tính xác suất lắp ghép có độ hở từ 0÷10m trong mối ghép trên, giả thiết kích thước loạt chi tiết trục và lỗ tuân
theo phân bố chuẩn và T= 6.
Câu 2 (4 điểm) Cho các kích thước trên bản vẽ thiết kế như hình 1:
H1
30
-0,02
H3
25
-0,05
S
5
+0,07
B
iết trình tự công nghệ gia công các kích thước là H, H1, H2 trên hình 2. Tìm kích thước và các sai lệch giới hạn
của các khâu H và H2.
Câu 3 (2 điểm): Chi tiết được gá đặt như hình 3. Hãy cho biết các đầu đo X1, X2, X3, X4, X5 có thể đo được thông
số hình học nào của chi tiết nếu quay chi tiết 360
0
rồi lấy số đo lớn nhất và số đo nhỏ nhất. Viết biểu thức tính kết quả
đo.
Hình 2
Hình 1
H1
H3
S
H
H2
H1
Hình 3
X5
X4
X3
X2
X1
A B
C D
E F
TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN CƠ KHÍ Học kỳ: 1
Bộ môn Cơ khí Chính xác & Quang học
Năm học: 2021-2022
ĐỀ THI GIỮA KỲ: Kỹ thuật đo Mã HP:

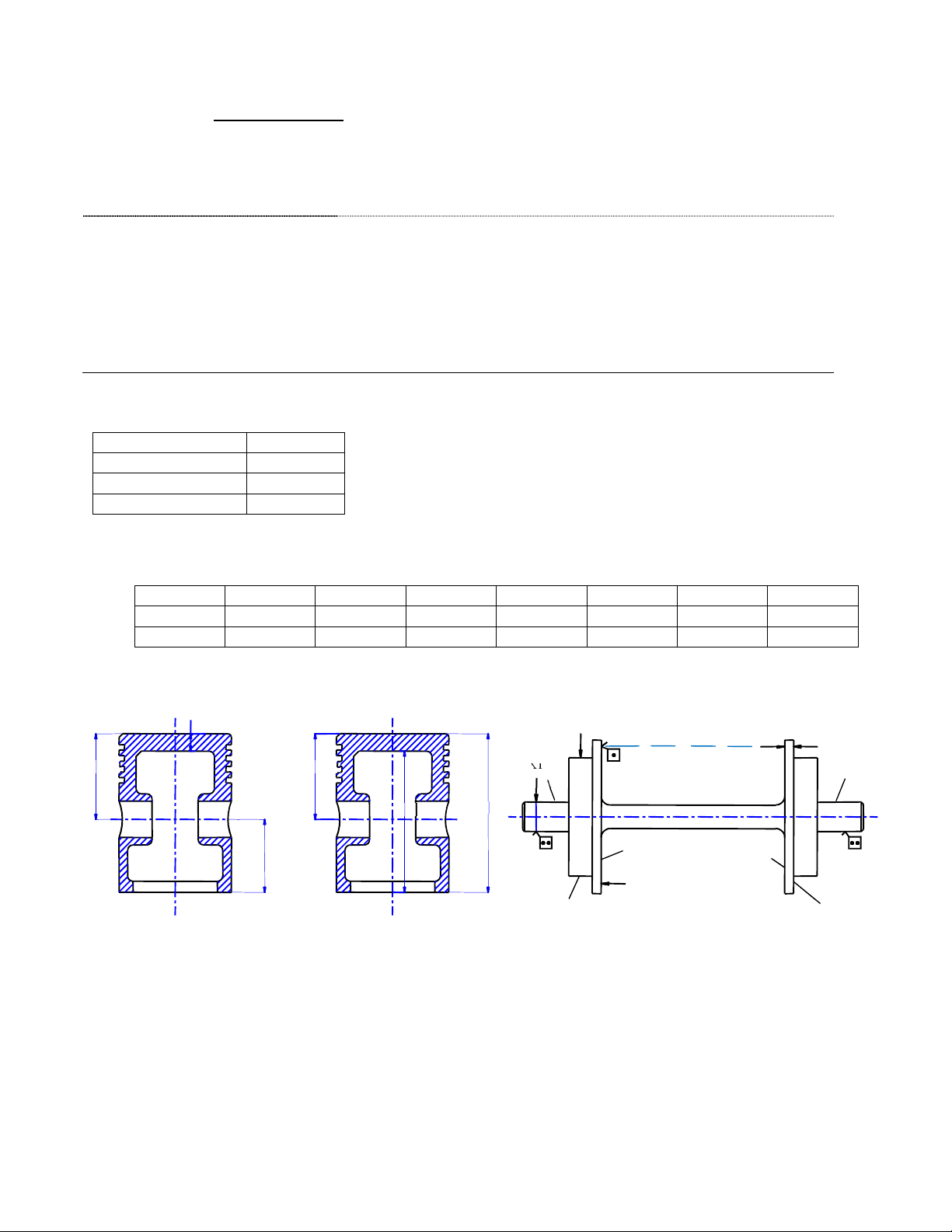

Thời gian làm bài: 45 phút Mã đề thi: 04 Ngày thi: 6/12/2021
Họ và tên sv:…………….………………… MSSV: ………… Mã lớp: ………… Chữ ký sv: ……….
Ngày 3/11/2021
ĐƠN VỊ CHUYÊN MÔN
NGƯỜI RA ĐỀ
Câu 1. (4 điểm).
a/ Chọn lắp ghép theo TCVN thỏa mãn:
d
N
, mm 90
S
max
, μm 44
S
min
, μm
12
Hệ thống lắp ghép Lỗ
b/ Tính xác suất lắp ghép có độ hở từ 20÷40 m trong mối ghép trên, giả thiết kích thước loạt chi tiết trục và lỗ tuân
theo phân bố chuẩn và T= 6.
Câu 2 (4 điểm) Cho các kích thước trên bản vẽ thiết kế như hình 1:
H1
30
-0,02
30
+0,02
30
-0,02
30
+0,03
30
-0,03
30
+0,03
30
-0,03
H3
25
+0,05
25
-0,05
25
-0,05
25
+0,05
25
-0,05
25
-0,05
25
+0,05
S
5
-0,07
5
-0,07
5
+0,07
5
-0,08
5
+0,08
5
-0,08
5
-0,08
B
iết trình tự công nghệ gia công các kích thước là H, H1, H2 trên hình 2. Tìm kích thước và các sai lệch giới hạn
của các khâu H và H2.
Câu 3 (2 điểm): Chi tiết được gá đặt như hình 3. Hãy cho biết các đầu đo X1, X2, X3, X4, X5 có thể đo được thông
số hình học nào của chi tiết nếu quay chi tiết 360
0
rồi lấy số đo lớn nhất và số đo nhỏ nhất. Viết biểu thức tính kết quả
đo.
Hình 2
Hình 1
H1
H3
S
H
H2
H1
Hình 3
X5
X4
X3
X2
X1
A B
C D
E F
TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN CƠ KHÍ Học kỳ: 1
Bộ môn Cơ khí Chính xác & Quang học
Năm học: 2021-2022
ĐỀ THI GIỮA KỲ: Kỹ thuật đo Mã HP:
Thời gian làm bài: 45 phút Mã đề thi: 05 Ngày thi: 6/12/2021
Họ và tên sv:…………….………………… MSSV: ………… Mã lớp: ………… Chữ ký sv: ……….
Ngày 3/11/2021
ĐƠN VỊ CHUYÊN MÔN
NGƯỜI RA ĐỀ
Câu 1. (4 điểm).
a/ Chọn lắp ghép theo TCVN thỏa mãn:
d
N
, mm 150
S
max
, μm 131
S
min
, μm
43
Hệ thống lắp ghép Lỗ
b/ Tính xác suất lắp ghép có độ hở từ 50÷80m trong mối ghép trên, giả thiết kích thước loạt chi tiết trục và lỗ tuân
theo phân bố chuẩn và T= 6.
Câu 2 (4 điểm) Cho các kích thước trên bản vẽ thiết kế như hình 1:
H1
30
-0,03
H3
25
-0,05
S
5
+0,08
B
iết trình tự công nghệ gia công các kích thước là H, H1, H2 trên hình 2. Tìm kích thước và các sai lệch giới hạn
của các khâu H và H2.
Câu 3 (2 điểm): Chi tiết được gá đặt như hình 3. Hãy cho biết các đầu đo X1, X2, X3, X4, X5 có thể đo được thông
số hình học nào của chi tiết nếu quay chi tiết 360
0
rồi lấy số đo lớn nhất và số đo nhỏ nhất. Viết biểu thức tính kết quả
đo.
Hình 2
Hình 1
H1
H3
S
H
H2
H1
Hình 3
X5
X4
X3
X2
X1
A B
C D
E F
