ĐỀ THI HẾT MÔN
ĐỀ SỐ: 02
Môn thi : Cung cấp điện
Mã môn học : MH 17
Khóa/Lớp : ĐCN_KVII-01
Ngày thi : 8 / 10 /2018
Thời gian làm bài: 60 phút
ĐỀ BÀI:
Câu 1: (5 điểm)

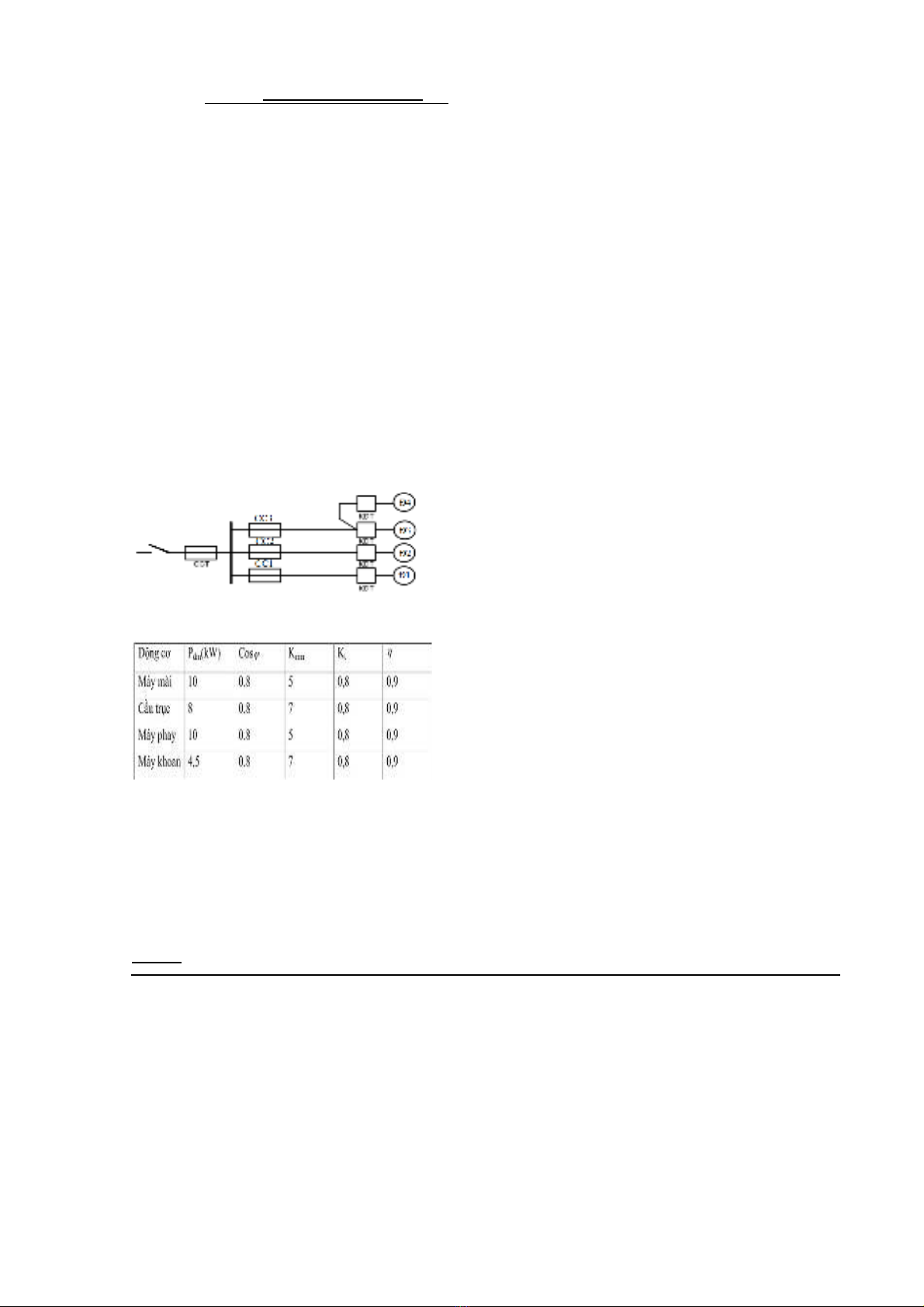

Lựa chọn 3 cầu chì nhánh và bộ cầu dao, cầu chì tổng của tủ điện cấp điện cho 4
động cơ xoay chiều 3 pha 380V.
Động cơ có các thông số kỹ thuật cho trong
bảng sau:
Câu 2: (2 điểm)
Lựa chọn máy biến áp cho khu chung cư có phụ tải điện S
tt
= 300 kVA, điện áp
trung áp 22 kV.
Câu 3: (3 điểm)
Anh (chị) hãy nêu và vẽ sơ đồ máy biến áp.
Chú ý : Thí sinh không được sử dụng tài liệu. Cán bộ coi thi không được giải thích gì thêm.
Người ra đáp án
Hoàng Tiến Văn
Đề số: 02
TỔ ĐIỆN CÔNG NGHIỆP
(Ký và ghi rõ họ tên)
KHOA ĐIỆN – ĐIỆN TỬ
(Ký và ghi rõ họ tên)
SỞ LĐTB&XH TỈNH HÀ GIANG
TRƯỜNG TCN-DTNT BẮC QUANG
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐÁP ÁN ĐỀ THI HẾT MÔN
ĐỀ SỐ: 02
Môn thi : Cung cấp điện
Mã môn học : MH 17
Khóa/Lớp : ĐCN_KVII-01
Ngày thi : 8 / 10 /2018
Thời gian làm bài : 60 phút
TT NỘI DUNG ĐIỂM
1 Câu 1 5 điểm

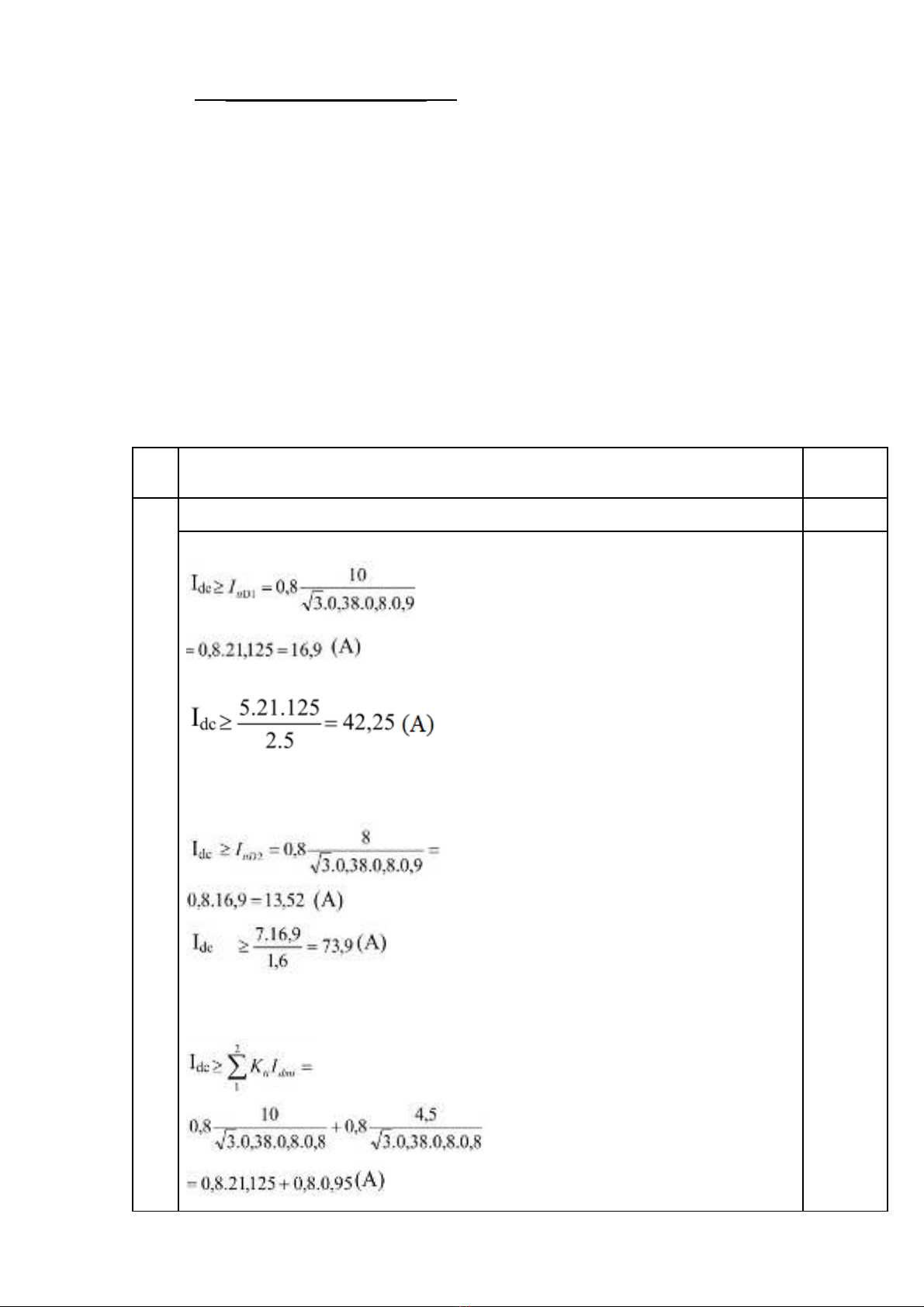

- Chọn cầu chì CC1:
-> Chọn cầu chì hạ áp có Idc = 50 (A), Ivỏ = 100A.
- Chọn cầu chì CC2:
-> Chọn cầu chì hạ áp có Idc = 80 (A), Ivỏ = 100A.
- Chọn cầu chì CC3: cầu chì bảo vệ cho 2 động cơ.
5 điểm
-> Chọn cầu chì hạ áp có Idc = 50 (A), Ivỏ = 100A.
- Chọn cầu chì tổng:
-> Theo điều kiện chọn lọc ta chọn CD-CC có Idc = 150A, Icc = 200A.
- Tất cả các cầu chì đều chọn điện áp định mức Uđm = 400V.
2 Câu 2 2 điểm
Vì là trạm biến áp cấp nguồn cho khu dân cư nên trạm chỉ đặt một
máy biến áp, công suất của máy được chọn như sau:
+ Nếu chọn biến áp sản xuất trong nước thì:
SđmB ≥ 300 kVA => ta chọn máy biến áp 315 – 22/0,4.
+ Nếu chọn biến áp sản xuất tại nga thì:
=> chọn biến áp 400 – 22/0,4
2 điểm

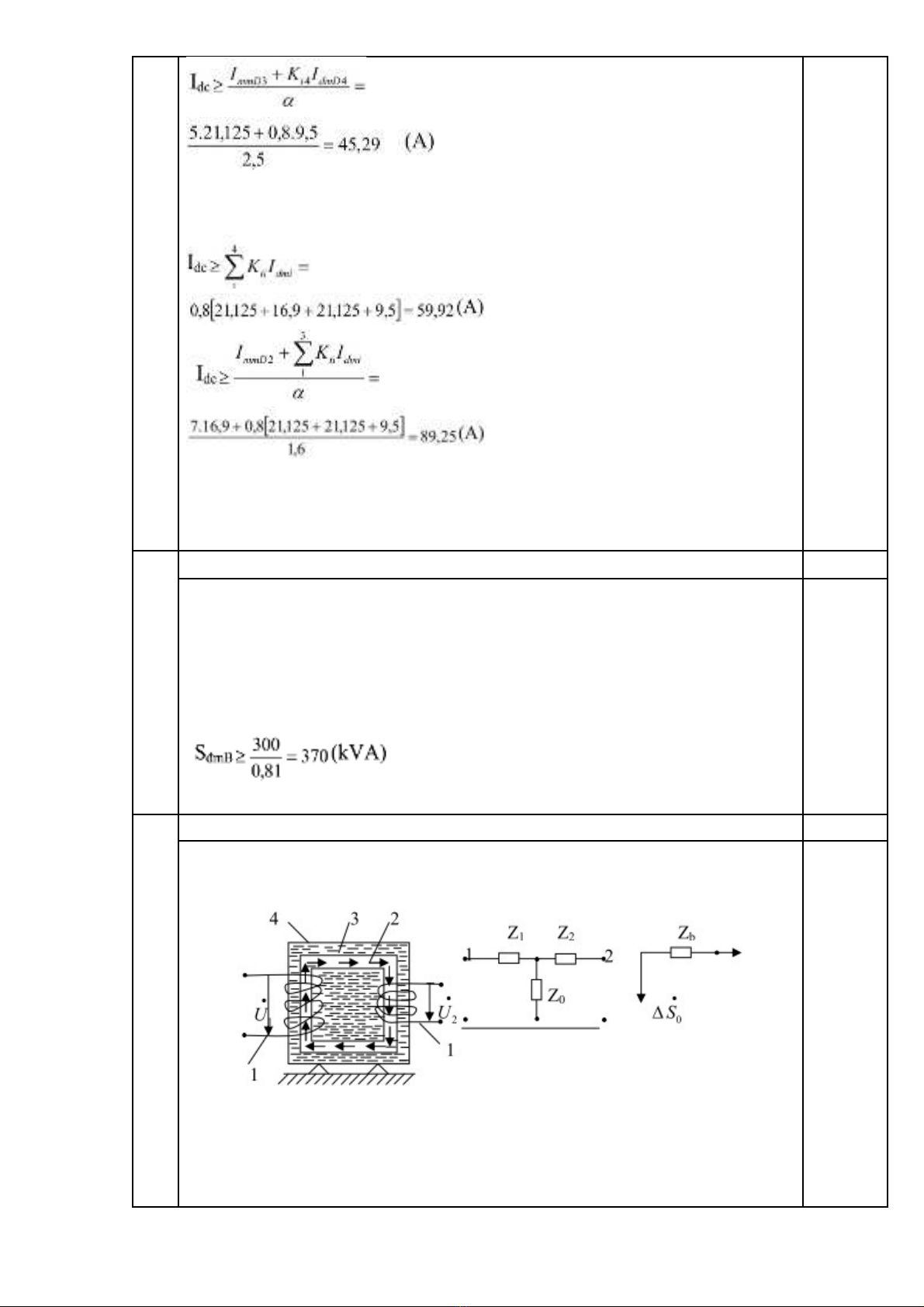

3 Câu 3 3 điểm
- Máy biến áp là thiết bị làm nhiệm vụ biến đổi điện áp và
truyền tải công suất.
Hình 2.3: Sơ đồ thay thế máy biến áp
- Máy biến áp làm việc theo nguyên tắc cảm ứng điện từ. Gồm
3 bộ phận chính là cuộn dây 1, cuộn dây 2 và lõi thép non có độ dẫn
từ cao. Để đặc trưng cho các lượng tổn thất trên 3 phần tử đó trong
3 điểm
quá trình tải điện ta dùng sơ đồ thay thế hình T với 3 đại lượng Z1, Z2,
Z0.
