Đề thi kết thúc học phần học kì 3 môn Cung cấp điện năm 2021-2022

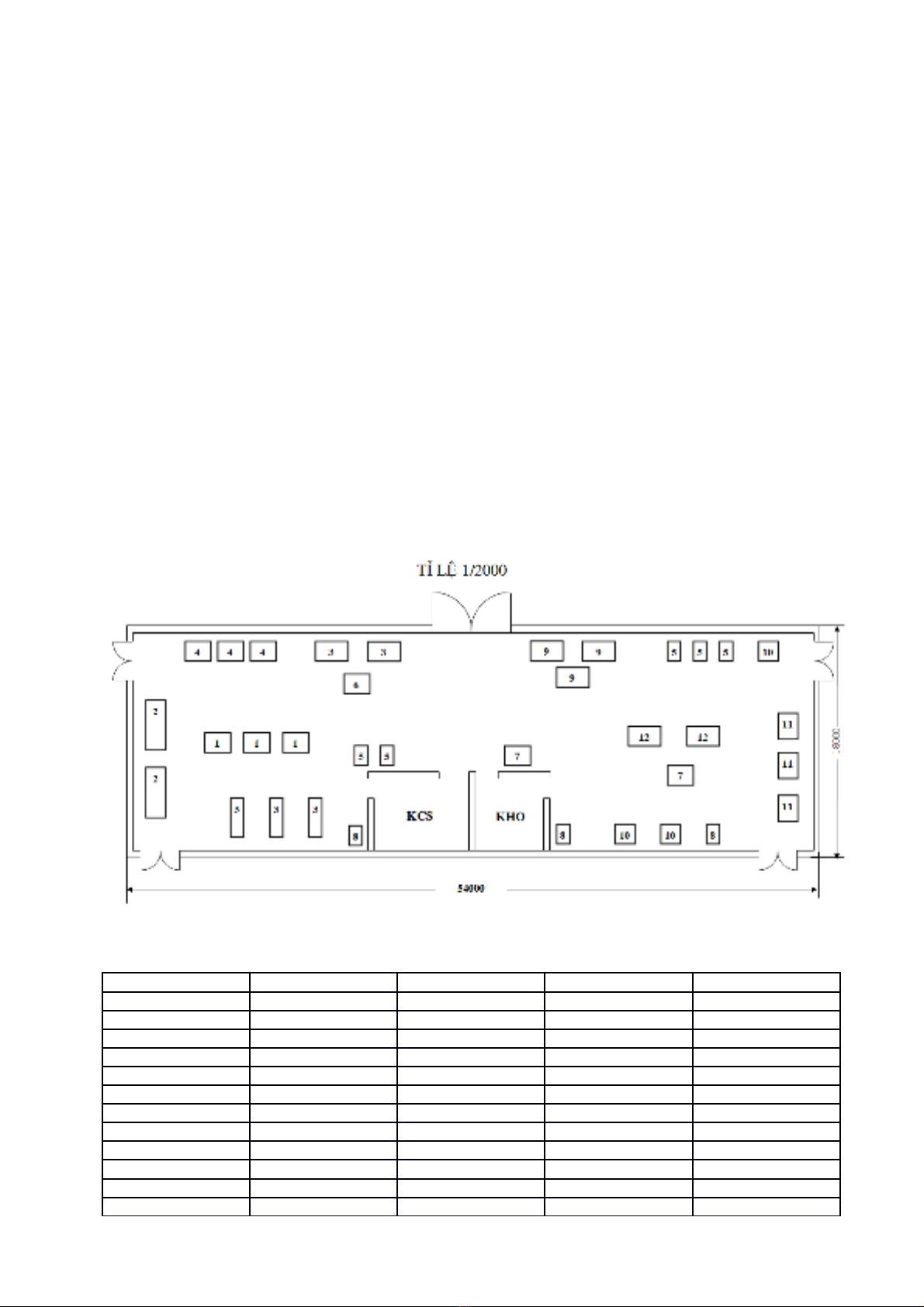

Đề thi kết thúc học phần Cung cấp điện, học kỳ 3 năm học 2021-2022, dành cho sinh viên lớp K26KDT1. Hình thức thi là dự án/bài tập lớn, thời gian làm bài 7 ngày. Sinh viên cần nộp bài dưới dạng file Word và PDF theo định dạng Hovaten_MSSV. Đề bài yêu cầu thiết kế cung cấp điện cho một phân xưởng dựa trên sơ đồ bố trí thiết bị và bảng số liệu phụ tải cho trước.

Sinh viên ngành Kỹ thuật Cơ, Điện và máy tính, lớp K26KDT1, học kỳ 3 năm học 2021-2022.

Đề thi yêu cầu sinh viên thực hiện các nội dung sau:

1. **Chia nhóm phụ tải điện:** Phân loại các thiết bị tiêu thụ điện trong phân xưởng thành các nhóm phù hợp dựa trên đặc điểm vận hành và yêu cầu về điện.
2. **Xác định phụ tải điện tính toán:** Tính toán công suất biểu kiến, công suất tác dụng và công suất phản kháng tổng của các nhóm phụ tải và toàn phân xưởng, sử dụng các hệ số đồng thời và hệ số nhu cầu phù hợp.
3. **Xác định tâm phụ tải điện:** Xác định vị trí trung tâm của các phụ tải điện trong phân xưởng, có thể sử dụng phương pháp tọa độ trọng tâm hoặc các phương pháp tương đương.
4. **Chọn số lượng, dung lượng, vị trí đặt trạm biến áp:** Lựa chọn số lượng trạm biến áp, công suất của từng trạm và vị trí đặt trạm sao cho đảm bảo cung cấp điện ổn định, tin cậy và kinh tế cho toàn phân xưởng.
5. **Chọn phương án đi dây và sơ đồ cấp điện:** Lựa chọn phương án đi dây (ví dụ: đi dây hình tia, đi dây mạch vòng) và sơ đồ cấp điện (ví dụ: sơ đồ hình tia, sơ đồ phân đoạn) phù hợp với đặc điểm phụ tải và yêu cầu về độ tin cậy cung cấp điện. Sơ đồ bao gồm các thiết bị đóng cắt và bảo vệ.
6. **Chọn dây dẫn điện:** Tính toán và lựa chọn tiết diện dây dẫn cho các đường dây trong phân xưởng, đảm bảo khả năng tải dòng, điều kiện phát nóng và tổn thất điện áp nằm trong giới hạn cho phép.
7. **Tính toán ngắn mạch và chọn thiết bị đóng cắt:** Tính toán dòng ngắn mạch tại các vị trí khác nhau trong phân xưởng để lựa chọn các thiết bị đóng cắt (ví dụ: aptomat, cầu dao) có khả năng cắt dòng ngắn mạch và bảo vệ thiết bị.
8. **Tính toán tổn thất công suất và sụt áp:** Tính toán tổn thất công suất tác dụng và công suất phản kháng trên các đường dây và sụt áp tại các điểm khác nhau trong phân xưởng, đảm bảo sụt áp nằm trong giới hạn cho phép.
9. **Tính toán bù công suất phản kháng:** Xác định lượng công suất phản kháng cần bù để nâng cao hệ số công suất (cosφ) của phân xưởng, từ đó giảm tổn thất điện năng và tăng khả năng tải của lưới điện. Lựa chọn loại thiết bị bù (ví dụ: tụ bù) và vị trí đặt phù hợp.
10. **Tính toán chiếu sáng cho phân xưởng:** Thiết kế hệ thống chiếu sáng cho phân xưởng, đảm bảo độ rọi yêu cầu trên các bề mặt làm việc, lựa chọn loại đèn, số lượng đèn và vị trí đặt đèn phù hợp.
