TRƯỜNG CĐ KỸ THUẬT CAO THẮNG ĐỀ THI MÔN: NGUYÊN LÝ – CHI TIẾT MÁY
KHOA CƠ KHÍ ĐỘNG LỰC HỆ CĐ HKP HK1 2020-2021
BỘ MÔN KỸ THUẬT CƠ SỞ THỜI GIAN: 90 PHÚT
( Sinh viên không được sử dụng tài liệu – Nộp lại đề thi )
(Đề thi gồm 2 mặt A4)
Họ và tên SV: ………...……............................................. MSSV: ………………………….
ĐỀ 1
------o0o-----
Câu 1: (6đ)

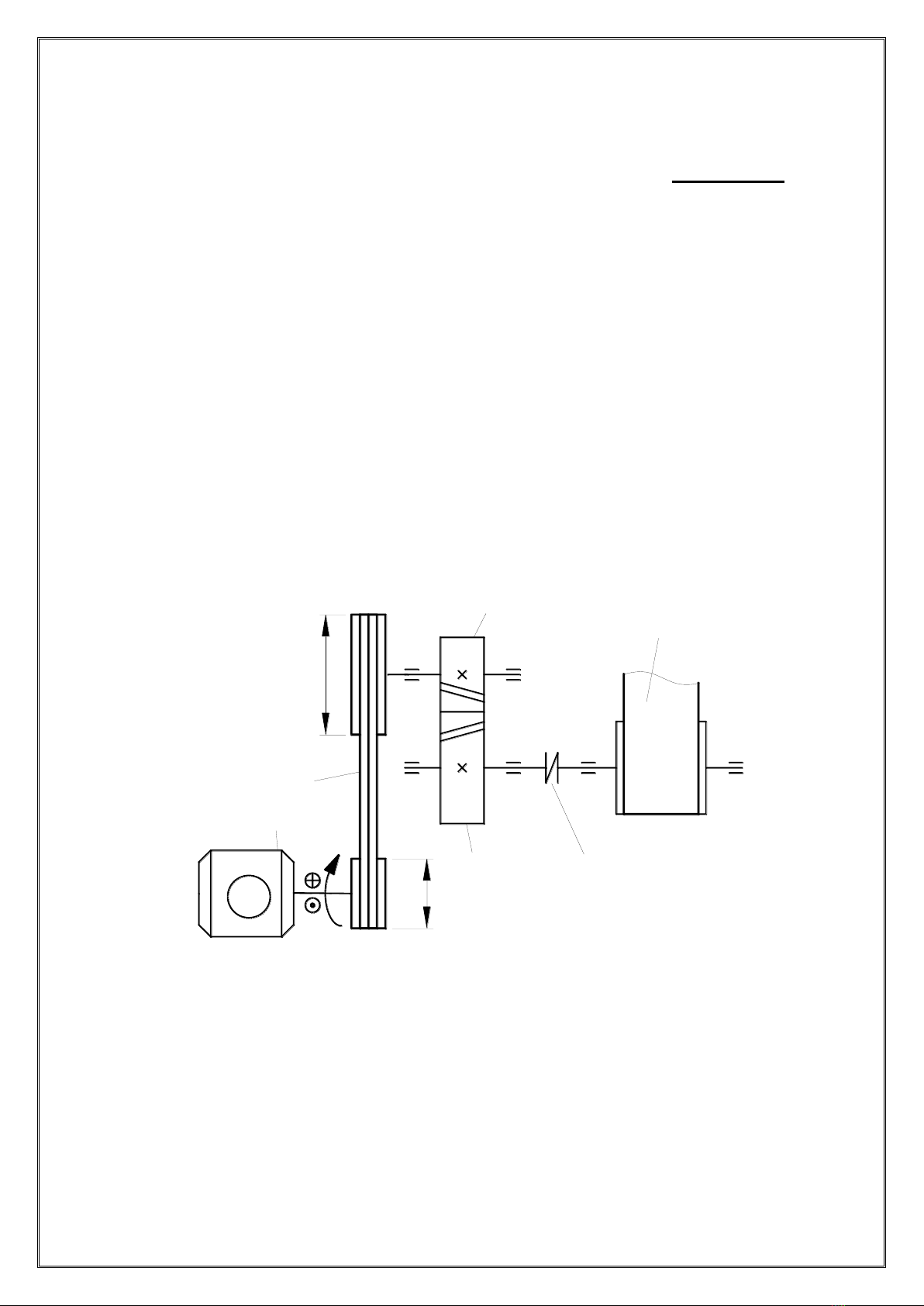

Cho hệ thống truyền động như hình 1 gồm:
+ Động cơ điện M có: công suất làm việc Nđc=2 KW, tốc độ quay nđc=1000 vòng/phút, hệ số tải trọng
K=1.
+ Bộ truyền đai có đường kính các bánh đai D1=100mm, D2=200mm; khoảng cách trục A=300mm,
bỏ qua trượt đai
()0
, hiệu suất bộ truyền đai
d1
.
+ Bộ truyền bánh răng trụ răng nghiêng có thông số: số răng Z1 =20, Z2=50, môđun mn=4mm, góc
nghiêng răng
0
16
, hiệu suất bộ truyền bánh răng
br 1
.
+ Biết hiệu suất nối trục
nt 1
; hiệu suất một cặp ổ lăn
ol 1
.
Z1
Z2
II III
M
=20
=50
I
Bang tai
Dong co
Noi truc
D1
D2
Dai thang
a. Xác định chiều quay các trục I, II, III. (0,5đ)
b. Tính tốc độ quay của các trục I, II, III. (0,5đ)

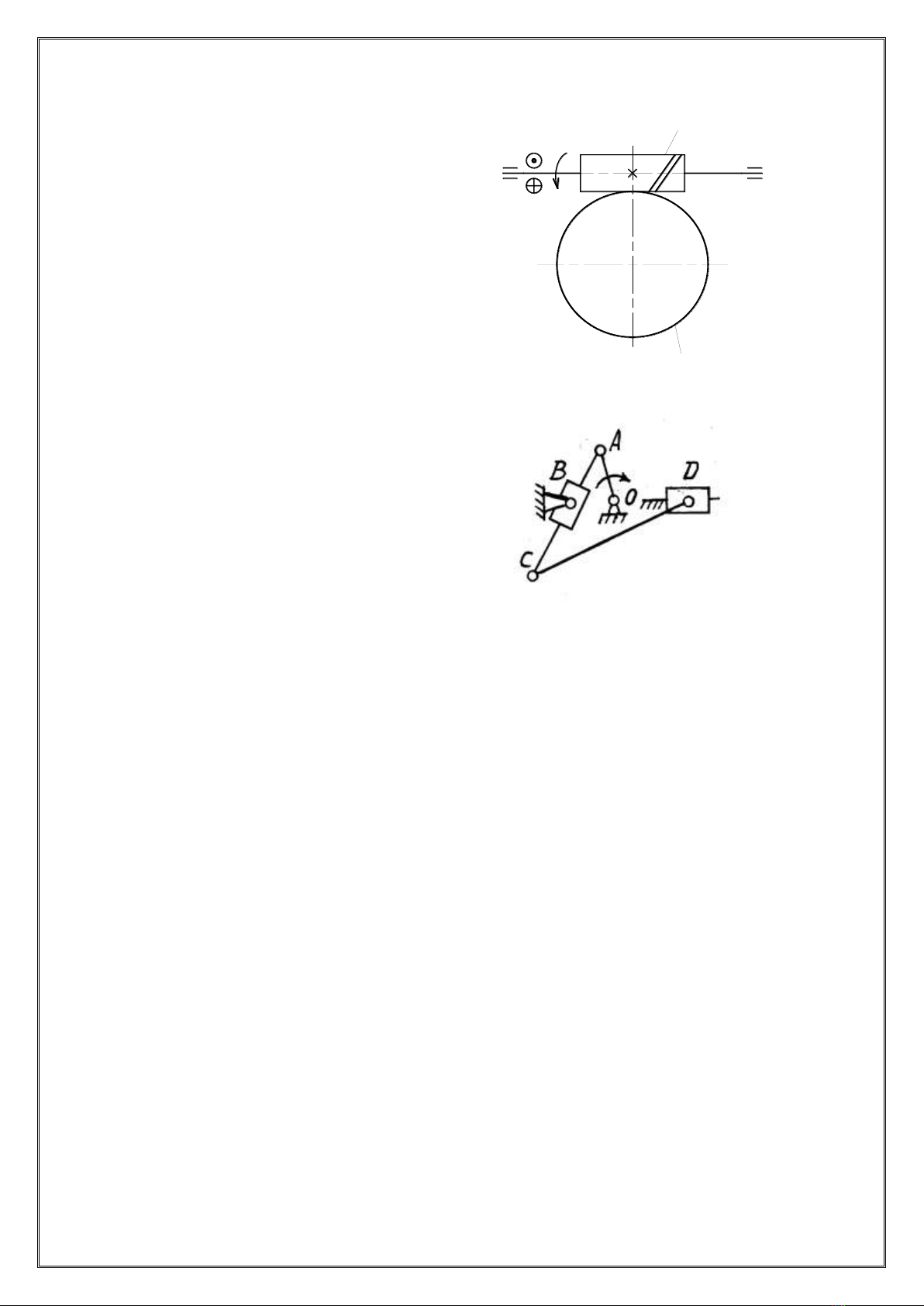

c. Biểu diễn lực tác dụng lên cặp bánh răng (Z1, Z2).(0,5đ)
d. Tính mômen xoắn trên trục động cơ và trục I. (0,5đ)
e. Tính giá trị các lực tác dụng lên cặp bánh răng (Z1, Z2). (0,5đ)
f. Tính đường kính vòng chia các bánh răng Z1, Z2.(0,5đ)
g. Tính khoảng cách trục A12 giữa trục I và trục II.(0,5đ)
h. Tính chiều dài dây đai L (0,5đ)

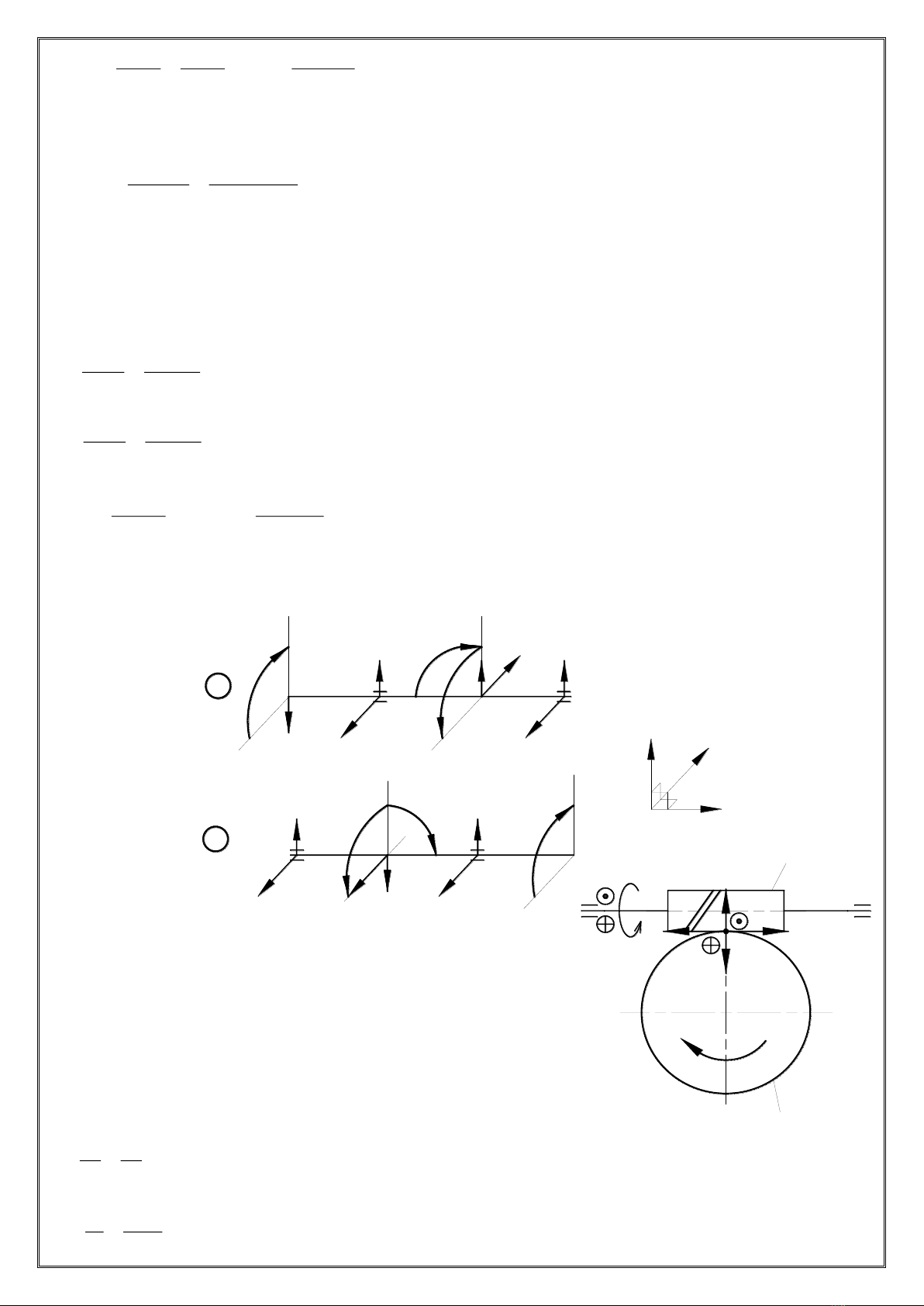

k. Phân tích điểm đặt, phương, chiều của các lực tác dụng lên trụ I và II (2đ)

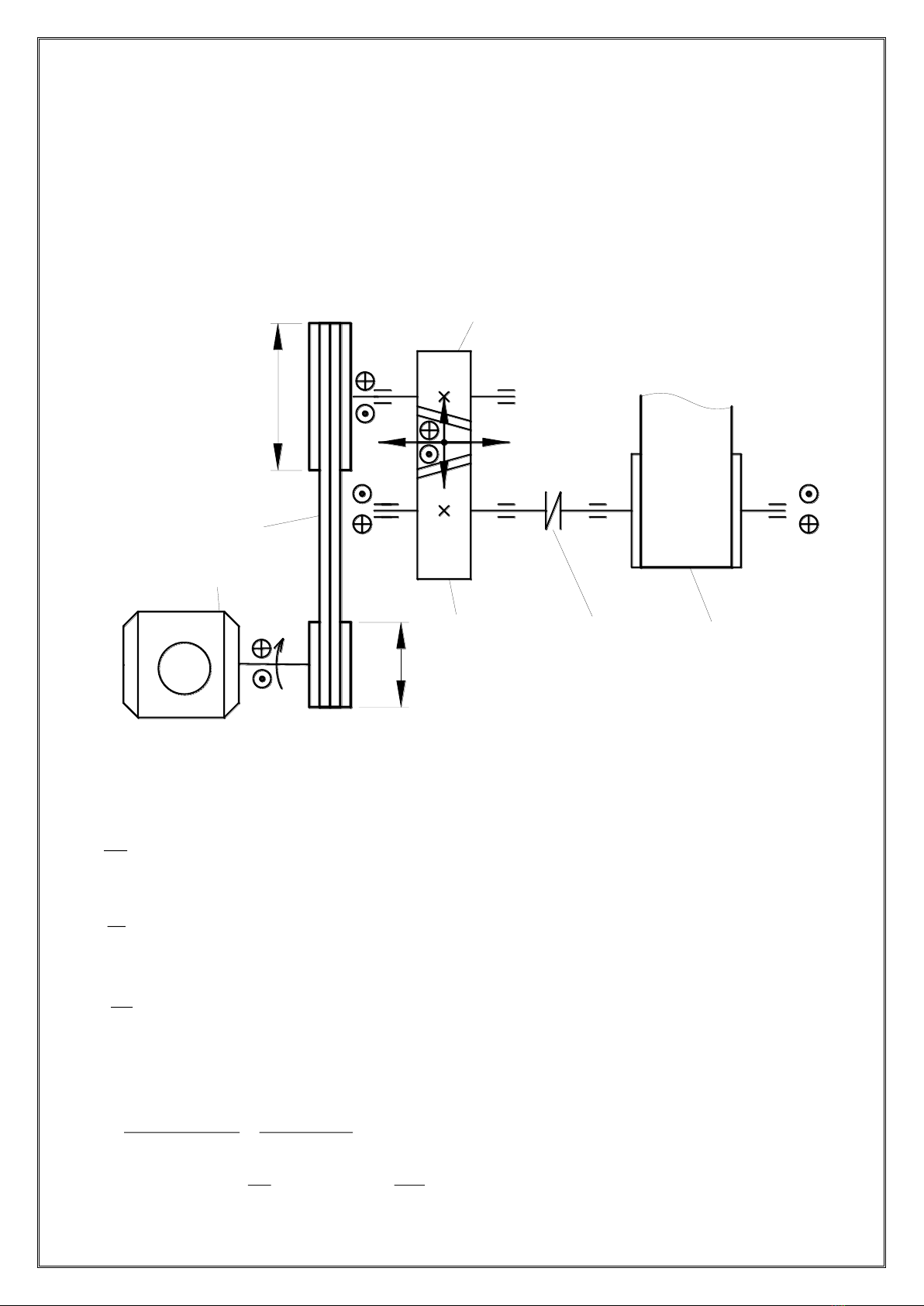

Hình 1
