TRƯỜNG CĐKT CAO THẮNG
BỘ MÔN KỸ THUẬT CƠ SỞ
TUẦN THI: .....
Ngày thi: .............................
THI HỌC KỲ II - NĂM HỌC 2019-2020
MÔN: VẼ KỸ THUẬT 1- LẦN......
HỆ CAO ĐẲNG
Thời gian: 90 phút
Giám thị 1: ................................
Giám thị 2: ................................
Người vẽ
Kiểm tra
ĐỀ 1

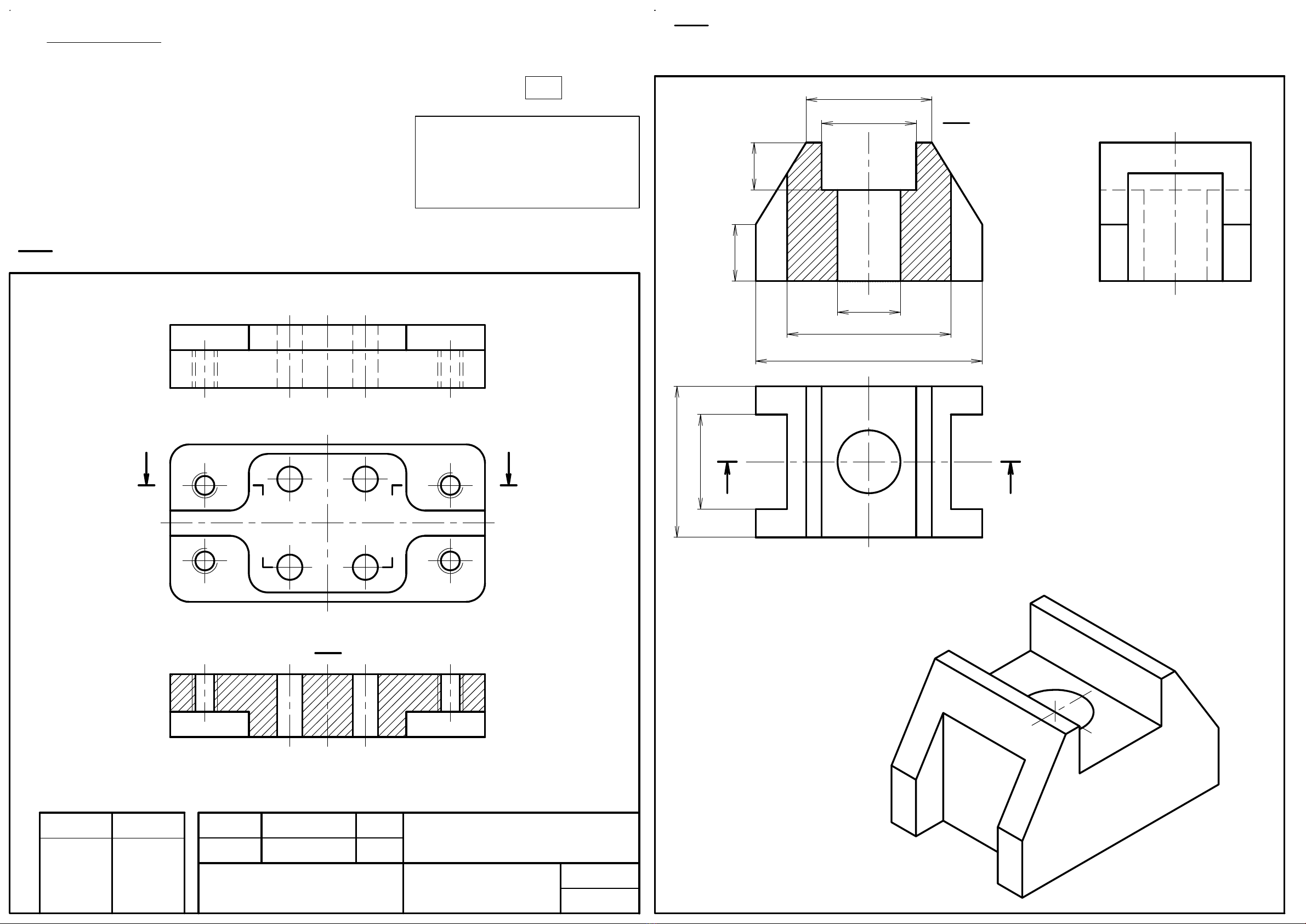

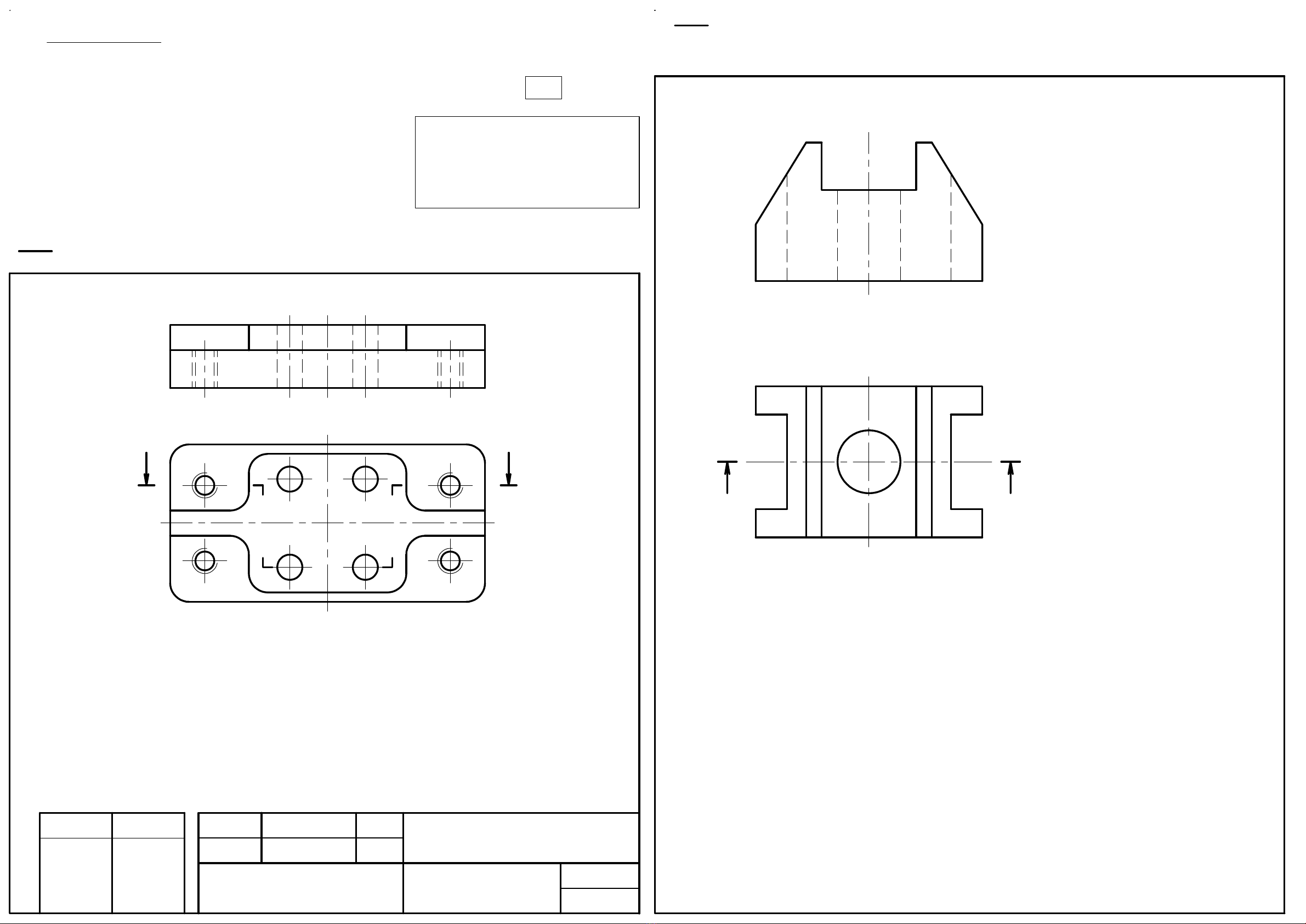

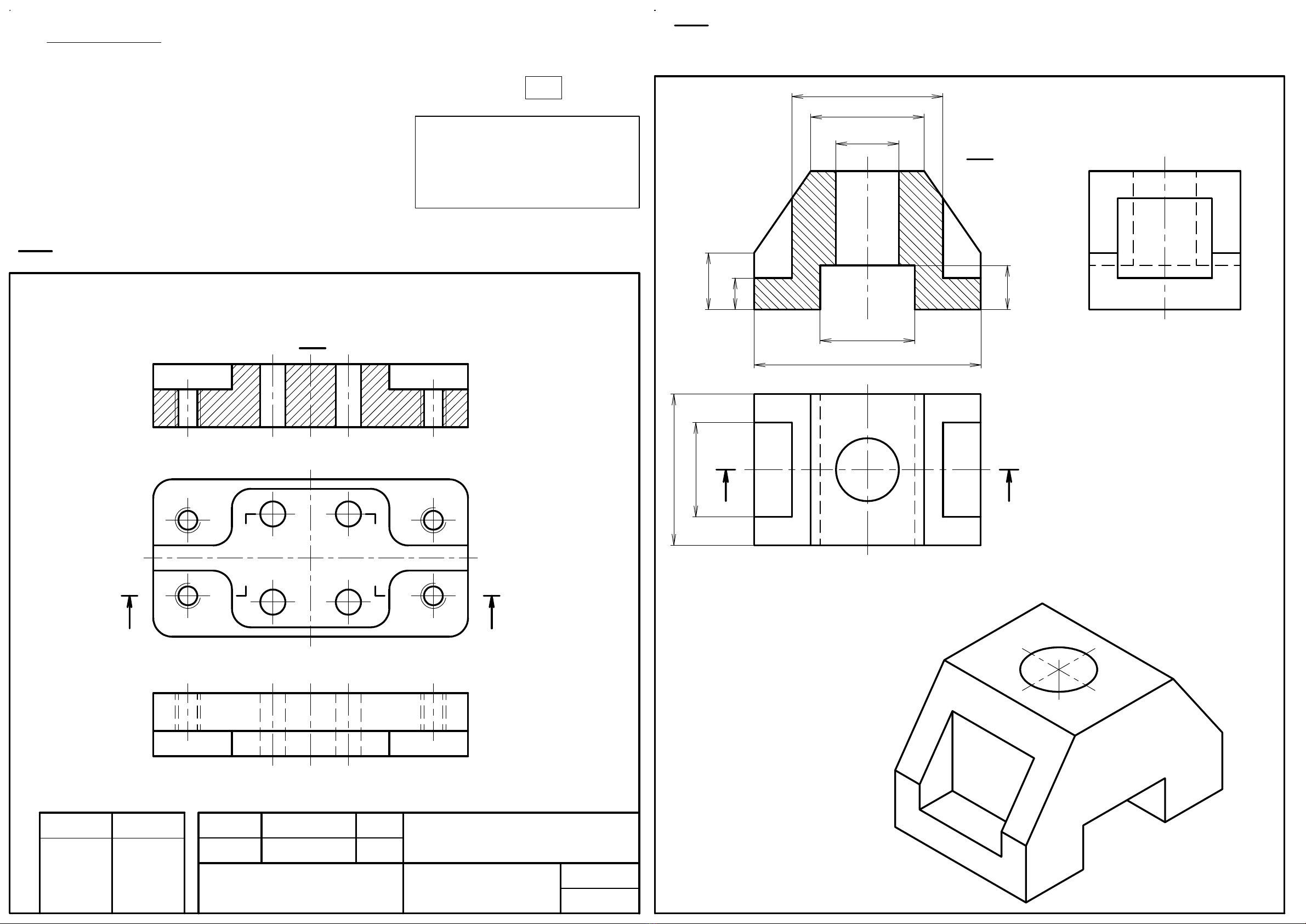

Câu 1. Vẽ hình cắt bậc tại vết cắt A-A (2 điểm)
GV ra đề (ký tên)
Nguyễn Tấn Phùng
Bộ môn KTCS
Lưu ý:
1. SV không sử dụng tài liệu; Khung tên ghi bằng rập chữ
2. Kích thước hình vẽ: sinh viên đo trực tiếp trên hình, được làm tròn số
3. Giám thị không giải thích gì thêm
Câu 2. a) Sửa hình chiếu đứng thành hình cắt tại vết cắt A-A (1 điểm)
b) Vẽ hình chiếu cạnh (3 điểm)
c) Vẽ hình chiếu trục đo (3 điểm)
d) Ghi đầy đủ kích thước theo TCVN (1 điểm)
GV 2 GV 1
MSSV:....................
Lớp:.......................
A A
THI HỌC KỲ II
AA
TRƯỜNG CĐKT CAO THẮNG
BỘ MÔN KỸ THUẬT CƠ SỞ
TUẦN THI: .....
Ngày thi: .............................
THI HỌC KỲ II - NĂM HỌC 2019-2020
MÔN: VẼ KỸ THUẬT 1- LẦN......
HỆ CAO ĐẲNG
Thời gian: 90 phút
Giám thị 1: ................................
Giám thị 2: ................................
Người vẽ
Kiểm tra
ĐỀ 1
Câu 1. Vẽ hình cắt bậc tại vết cắt A-A (2 điểm)
GV ra đề (ký tên)
Nguyễn Tấn Phùng
Bộ môn KTCS
Lưu ý:
1. SV không sử dụng tài liệu; Khung tên ghi bằng rập chữ
2. Kích thước hình vẽ: sinh viên đo trực tiếp trên hình, được làm tròn số
3. Giám thị không giải thích gì thêm
Câu 2. a) Sửa hình chiếu đứng thành hình cắt tại vết cắt A-A (1 điểm)
b) Vẽ hình chiếu cạnh (3 điểm)
c) Vẽ hình chiếu trục đo (3 điểm)
d) Ghi đầy đủ kích thước theo TCVN (1 điểm)
GV 2 GV 1
MSSV:....................
Lớp:.......................
A A
A-A
THI HỌC KỲ II
30
40
18
Ø20
52
72
15
AA
30
48
A-A
TRƯỜNG CĐKT CAO THẮNG
BỘ MÔN KỸ THUẬT CƠ SỞ
TUẦN THI: .....
Ngày thi: .............................
THI HỌC KỲ II - NĂM HỌC 2019-2020
MÔN: VẼ KỸ THUẬT 1- LẦN......
HỆ CAO ĐẲNG
Thời gian: 90 phút
Giám thị 1: ................................
Giám thị 2: ................................
Người vẽ
Kiểm tra
ĐỀ 2
Câu 1. Vẽ hình cắt bậc tại vết cắt A-A (2 điểm)
GV ra đề (ký tên)
Nguyễn Tấn Phùng
Bộ môn KTCS
Lưu ý:
1. SV không sử dụng tài liệu; Khung tên ghi bằng rập chữ
2. Kích thước hình vẽ: sinh viên đo trực tiếp trên hình, được làm tròn số
3. Giám thị không giải thích gì thêm
GV 2 GV 1
MSSV:....................
Lớp:.......................
THI HỌC KỲ II
AA
Câu 2. a) Sửa hình chiếu đứng thành hình cắt tại vết cắt A-A (1 điểm)
b) Vẽ hình chiếu cạnh (3 điểm)
c) Vẽ hình chiếu trục đo (3 điểm)
d) Ghi đầy đủ kích thước theo TCVN (1 điểm)
A A
TRƯỜNG CĐKT CAO THẮNG
BỘ MÔN KỸ THUẬT CƠ SỞ
TUẦN THI: .....
Ngày thi: .............................
THI HỌC KỲ II - NĂM HỌC 2019-2020
MÔN: VẼ KỸ THUẬT 1- LẦN......
HỆ CAO ĐẲNG
Thời gian: 90 phút
Giám thị 1: ................................
Giám thị 2: ................................
Người vẽ
Kiểm tra
ĐỀ 2
Câu 1. Vẽ hình cắt bậc tại vết cắt A-A (2 điểm)
GV ra đề (ký tên)
Nguyễn Tấn Phùng
Bộ môn KTCS
Lưu ý:
1. SV không sử dụng tài liệu; Khung tên ghi bằng rập chữ
2. Kích thước hình vẽ: sinh viên đo trực tiếp trên hình, được làm tròn số
3. Giám thị không giải thích gì thêm
GV 2 GV 1
MSSV:....................
Lớp:.......................
THI HỌC KỲ II
10
18
14
30
72
Ø20
36
48
AA
30
48
Câu 2. a) Sửa hình chiếu đứng thành hình cắt tại vết cắt A-A (1 điểm)
b) Vẽ hình chiếu cạnh (3 điểm)
c) Vẽ hình chiếu trục đo (3 điểm)
d) Ghi đầy đủ kích thước theo TCVN (1 điểm)
A-A
A A
A-A
