CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009 – 2012)
NGHỀ: ĐIỆN TỬ DÂN DỤNG
MÔN THI: THỰC HÀNH NGHỀ
Mã đề thi: ĐTDD - TH50
Mô đun 1:
VẼ SƠ ĐỒ NGUYÊN LÝ VÀ MẠCH IN PCB TRÊN MÁY TÍNH
GIỚI THIỆU.
Phần thi này nhằm mục đích đánh giá kỹ năng của thí sinh về năng lực vẽ,
thiết kế mạch điện tử.
Thí sinh phải thiết kế sơ đồ nguyên lý và mạch in PCB trên máy tính sử
dụng công cụ thiết kế mạch điện tử trên máy tính theo bản vẽ và hướng dẫn đã
cho.
NỘI DUNG CÔNG VIỆC.
1. Thời gian: Thí sinh thực hiện nội dung này trong thời gian 1 giờ 30 phút.
2. Nhiệm vụ.
Từ sơ đồ đã cho thí sinh dùng phần mềm thiết kế mạch trên máy tính vẽ
sơ đồ nguyên lý và mạch in PCB.
3. Mô tả công việc

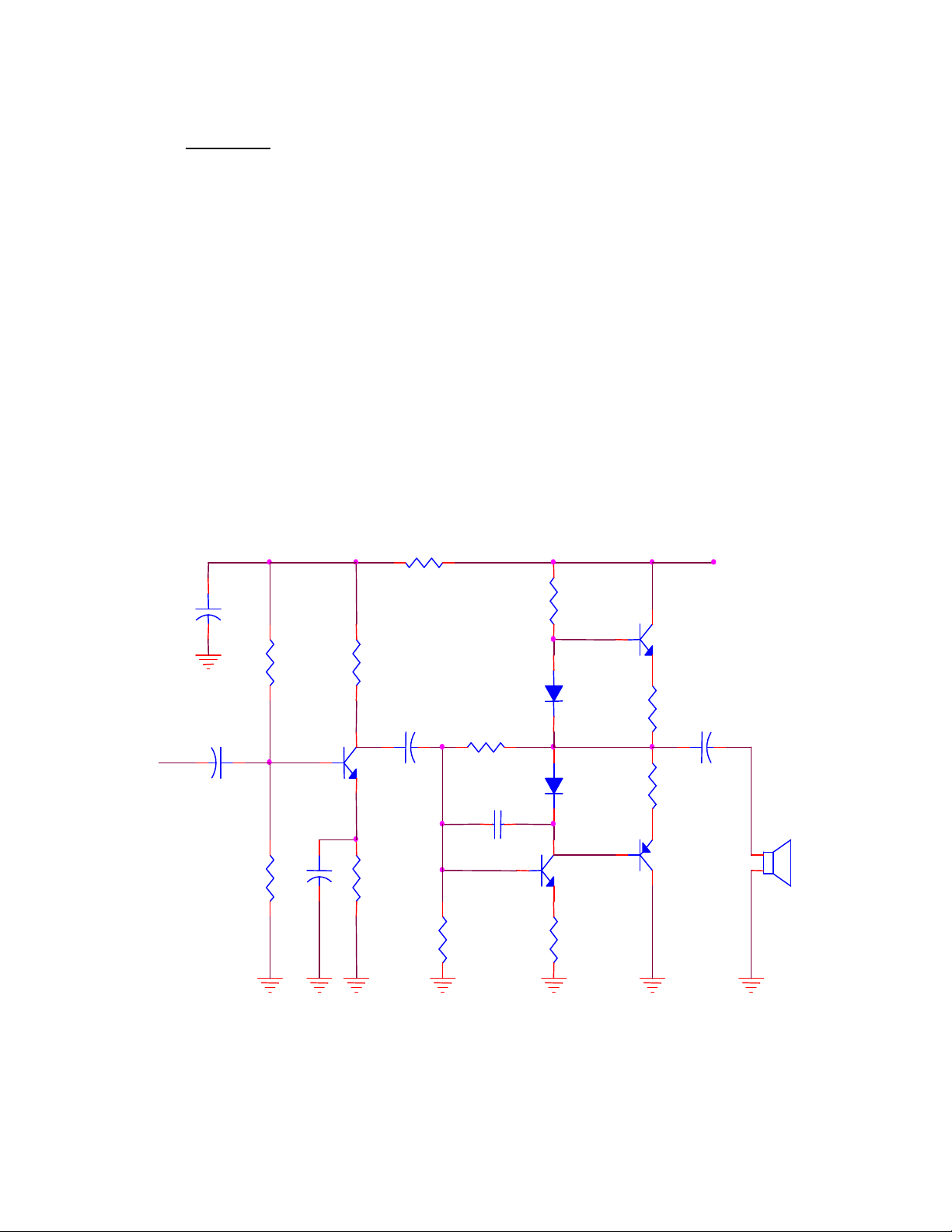

Thí sinh phải vẽ mạch theo sơ đồ đã cho trên máy tính (Nội dung này
kiểm tra trực tiếp trên máy tính, lưu kết quả dạng bản mềm hoặc bản cứng).
+
C
10 mF
H1061
+
470 mF
+
47 mF
+
+
47 mF
27K
5K6
A671
2,2K
2K2
33
1.5K
5K6
47K
10K
1N4007
1N4007
220
1/1w
1/1w
SPEAKER
+12V
Mạch in có kích thước 6cmx6cm, độ rộng đường nguồn là 0.7mm, độ
rộng đường tín hiệu là 0.4mm.
THANG ĐIỂM
TT Tiêu chí chấm Điểm tối đa Điểm thực tế
I Đúng loại và kích thước linh kiện 3
Mỗi lỗi trừ 0,5 điểm đến hết điểm
của tiêu chí này
II Kết nối đúng 2
Mỗi lỗi trừ 0,5 điểm đến hết điểm
của tiêu chí này
III Các ký hiệu/ Giá trị 2
Mỗi lỗi trừ 0,5 điểm đến hết điểm
của tiêu chí này
IV Số linh kiện 2
Mỗi lỗi trừ 0,5 điểm đến hết điểm
của tiêu chí này
V Kích thước mạch in, đường mạch 3
1 Kích thước mạch in 1
2 Đường nguồn cung cấp 1
3 Đường tín hiệu 1
4 Mỗi lỗi trừ 0,5 điểm đến hết điểm
của tiêu chí này
VI Sắp xếp linh kiện trên mạch PCB 3
Mỗi lỗi trừ 0,5 điểm đến hết điểm
của tiêu chí này
VII Dòng chảy trong mạch 2
1 Trái sang phải, có 2
2 Trái sang phải, không có 0
VIII An toàn 1
1 Trang bị đầy đủ bảo hộ 0,5
2 An toàn cho người và thiết bị 0,5
IX Thời gian (chỉ đánh giá phần 2
điểm này khi nội dung mô đun
này thực hiện hoàn chỉnh)
1 Đảm bảo an toàn, hoàn thành trước
hoặc đúng thời gian quy định. 2
2 Quá giờ 0
Tổng điểm 20
Lưu ý: Phần thi đạt yêu cầu khi.
- Đảm bảo an toàn
- Không quá 10% thời gian quy định
D1
1N4007
D2
1N4007 Q1
D718
Q2
B688
Q4
A1013
R1 220R
R2 220R
R3 100R/0.5W
R4 100R/0.5W

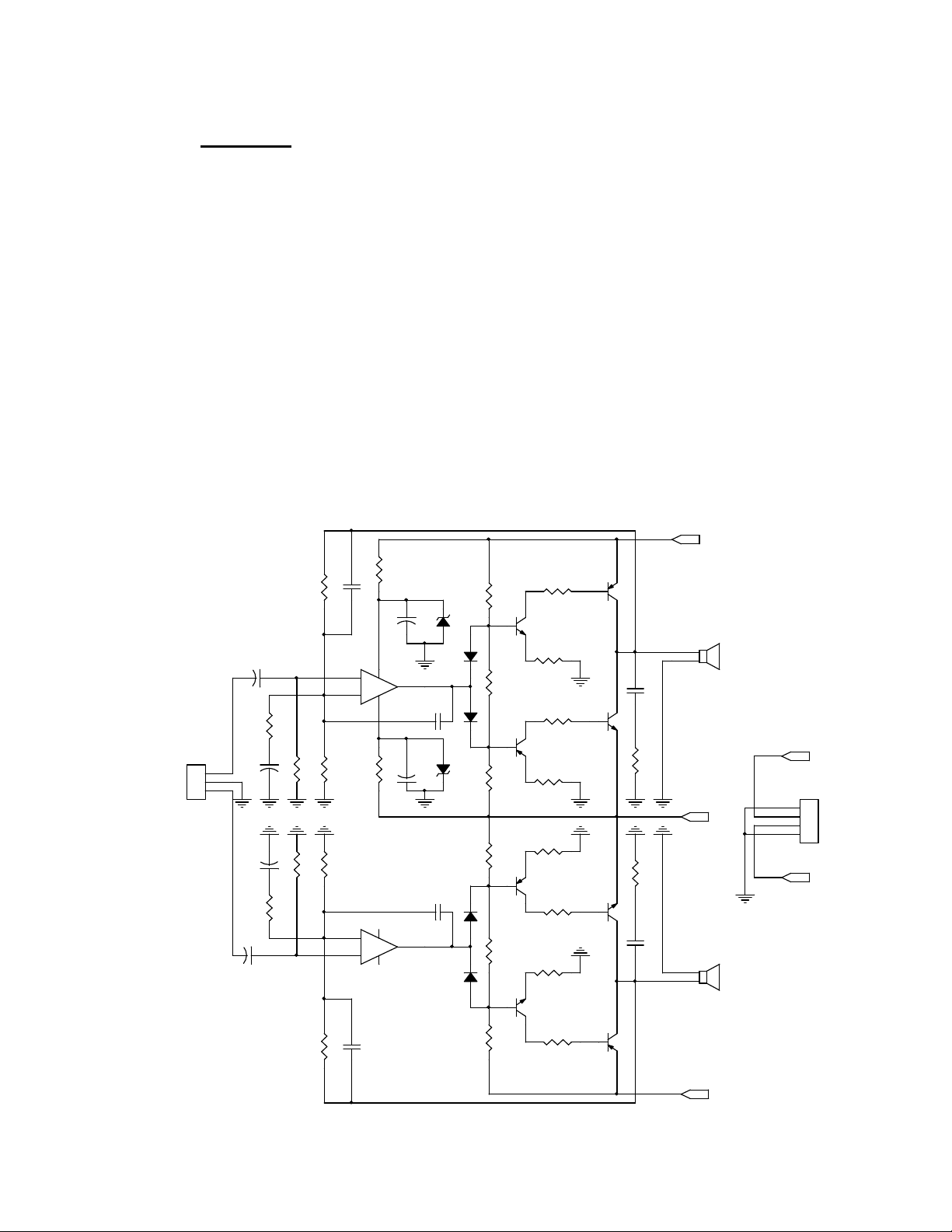

J1
IN
1
2
3
R5
1K
-
+
U1A
LM4558
3
2
1
84
R6
2K7
R7
2K7
C11 22uF
C12 22uF
LS1
SPEAKER
C1
2A104J
R8
10R/0.5W
R13
56K C5
33pF
+35V
R9
15K
R10
5K6
R11
15K
R12
15K
J2 POWER
1
2
3
4
C2
101pF
D5
1N4007
+35V
D6
1N4007 Q5
D718
Q6
B688
Q8
A1013
R14 220R
R15 220R
R16 100R/0.5W
R17 100R/0.5W
R18
1K
-
+
U1B
LM4558
5
6
7
LS2
SPEAKER
C6
2A104J
-35V
R21
10R/0.5W
R22
56K C7
33pF
R23
15K
R24
5K6
R25
15K
R26
15K
C8
101pF
C3
47uF/25V
C4
47uF/25V
D3
DZ12V
D4
DZ12V
+35V
Q3
C2383
Q7
C2383
-35V
+12V
C13
47uF
C14
47uF
R27
1K
R28
1K
-12V
Mô đun 2:
LẮP RÁP, CÂN CHỈNH MẠCH KHẾCH ĐẠI
CÔNG SUẤT ÂM THANH SỬ DỤNG BJT D718, B688
GIỚI THIỆU.
Đề thi lắp ráp, cân chỉnh mạch điện tử; yêu cầu thí sinh lắp ráp cân chỉnh
mạch khuếch đại công suất hoàn thiện sao cho mạch hoạt động đúng yêu cầu.
NỘI DUNG CÔNG VIỆC.
1. Thời gian: thí sinh thực hiện nội dung này trong thời gian 2,5 giờ
2. Nhiệm vụ.
Thí sinh sẽ nhận được:
+ Sơ đồ nguyên mạch khuếch đại công suất âm thanh công suất lớn.
