CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập – Tự do – Hạnh phúc
ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009 - 2012) NGHỀ: KỸ THUẬT MÁY LẠNH & ĐIỀU HÒA KHÔNG KHÍ MÔN THI: THỰC HÀNH Mã đề thi: KTML – ĐHKK - TH 46
DANH SÁCH CHUYÊN GIA NGHỀ KỸ THUẬT MÁY LẠNH VÀ ĐIỀU HÒA KHÔNG KHÍ TT HỌ VÀ TÊN ĐỊA CHỈ LIÊN LẠC GHI CHÚ
1 Trần Phạm KÝ TÊN
Tuất
Trường CĐN TS Miền Bắc Trường CĐN TS Miền Bắc Trường CĐN Việt Hàn Trường CĐN Đồng Nai Trường CĐN Xây dựng Công ty CBTS Hải Phòng
Chuyên gia trưởng 2 Lê Quang Liệu Chuyên gia 3 Đậu Thanh Hưng Chuyên gia Chuyên gia 4 Phạm Vũ Công Chuyên gia 5 Lê Tuấn Đạt 6 Phí Ngọc Liễn Chuyên gia NGHỀ KỸ THUẬT MÁY LẠNH VÀ ĐIỀU HÒA KHÔNG KHÍ
Nội dung đề thi Điểm đạt
Phần A: Cân cáp máy điều hòa không khí cữa sổ Phần B: Đấu nối mạch điện máy điều hòa nhiệt độ hai phần tử 35 35
30
Phần C (30 điểm – phần tự chọn do các trường ra đề). Tổng cộng 100
Ghi chú:

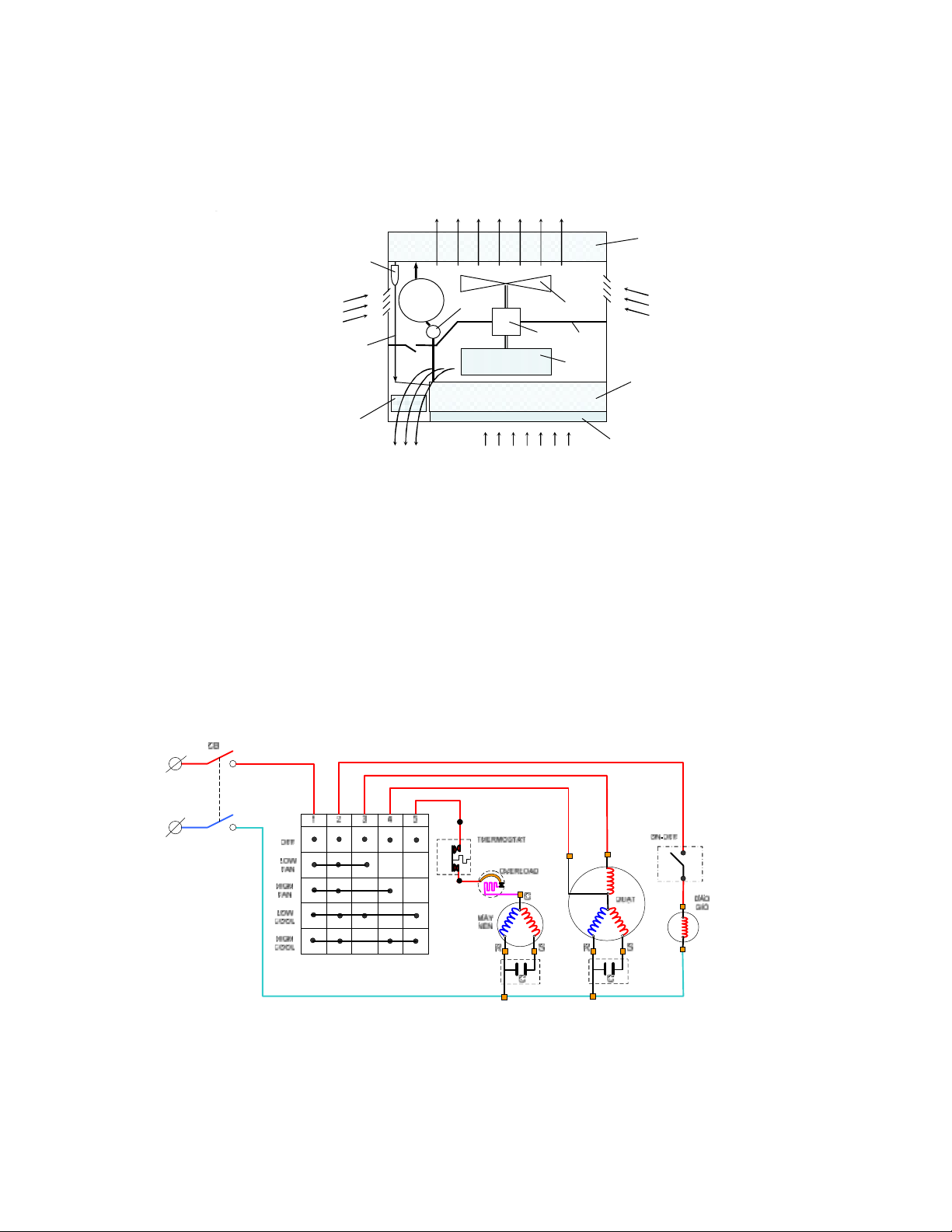

Phần A (120 phút) Cân cáp máy điều hòa không khí cữa sổ A/ MÔ TẢ KỸ THUẬT. 1. Mô tả kỹ thuật đề thi a.Cấu tạo:
D
CÊu t¹o
2
3
1
11
9
C
C
8
10
4
12
7
5
6
13
B
A
Nguyªn t¾c bè trÝ thiÕt bÞ cña m¸y ®iÒu hoµ cöa sæ
1- Lèc; 2- dµn ngng; 3- phin; 4- èng mao; 5- dµn bay h¬i; 6- b¶ng ®iÒu khiÓn;
7- c¸nh qu¹t ly t©m; 8- b«n qu¹t; 9- c¸nh qu¹t híng trôc; 10- v¸ch ng¨n 2 bªn
nãng l¹nh; 11- b×nh d·n në tríc; 12- cöa chia giã lµm m¸t lèc; 13- líi läc bôi.
A,C- cöa hót giã vµo; D- cöa ra giã nãng; B- cöa ra giã m¸t
Máy điều hòa không khí cữa sổ khi làm lạnh nhiệt độ thấp nhất 15°C và sử dụng môi chất R22 nên: Cân cáp máy điều hòa không khí cữa sổ trợ lực của ống mao từ 50 đến 70psi. b. Mạch điện:
Mạch hoạt động như sau: - Xoay công tắc từ OFF sang Low Fan quạt hoạt động và mô tơ đảo hoạt động ( khi bật công tắc ON- OFF lên vị trí ON) lúc này quạt chạy tốc độ chậm. - Xoay công tắc từ Low Fan sang High Fan quạt hoạt động và mô tơ đảo hoạt động nhưng quạt chạy tốc độ nhanh.

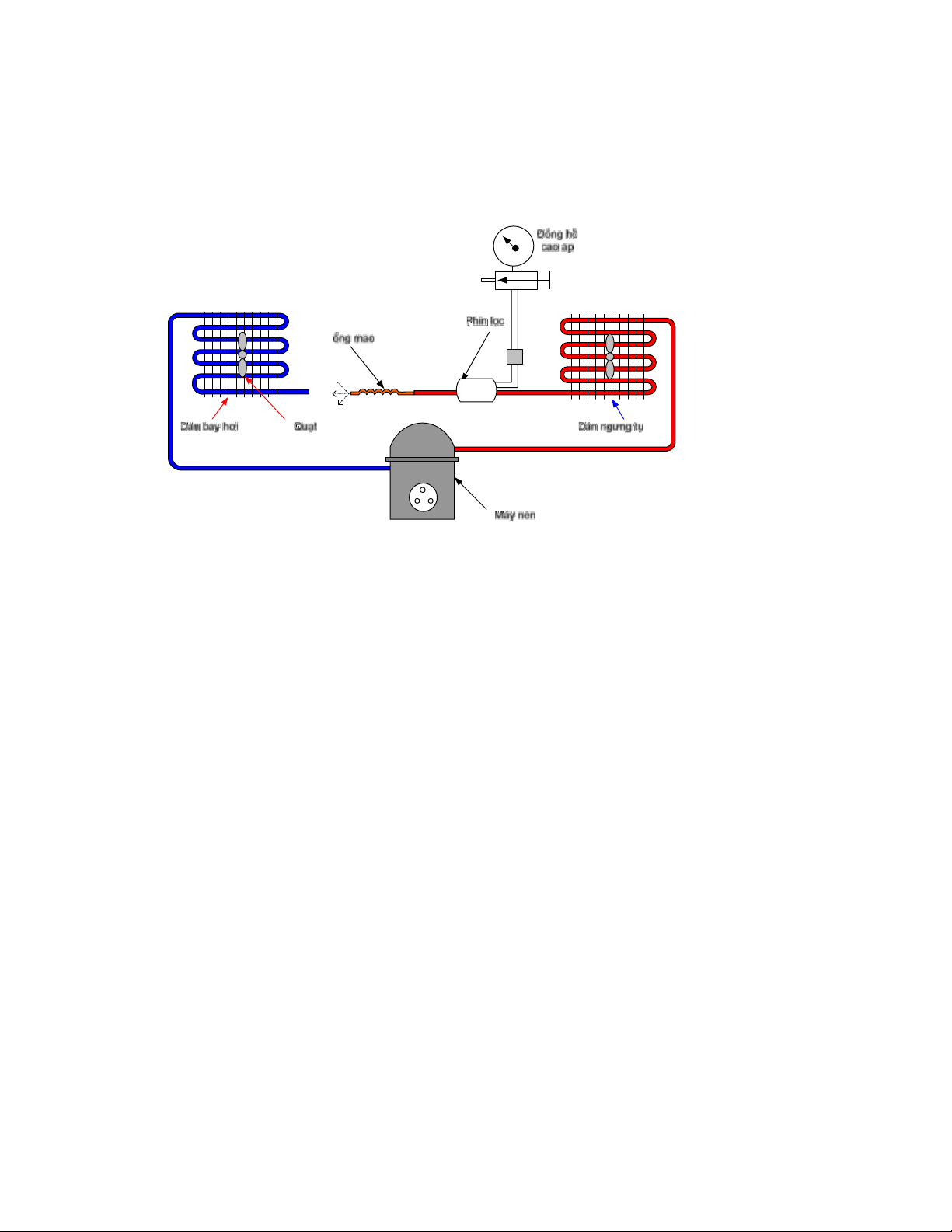

- Xoay công tắc từ High Fan sang Low Cool quạt hoạt động ( tốc đô chậm), mô tơ đảo hoạt động và máy nén hoạt động. - Xoay công tắc từ Low Cool sangHigh Cool quạt hoạt động ( tốc đô nhanh), mô tơ đảo hoạt động và máy nén hoạt động. c. Sơ đồ kết nối thiết bị cân cáp:
2. Yêu cầu kỹ thuật. - Lắp mạch đúng theo sơ đồ mạch. - dây dẫn trong hệ thống gọn và đẹp. - Chọn đường kính ống mao phải phù hợp với công suất máy. - Cân cáp máy điều hòa không khí cữa sổ đồng hồ áp suất cao áp chỉ đúng 70psi Ngừng máy hàn ống theo sơ đồ. Cấp ni tơ thử kín đồng hồ cao áp chỉ 150 psi, sau khi thử kín hút chân không đồng hồ thấp áp chỉ 30in H. - Hàn nối ống phải đẹp không bị cháy. 3. Quy trình thực hiện bài thi:
1. Lắp mạch điện vận hành hệ thống. 2. Thực hiện cân cáp cho máy lạnh một khối công suất 1 HP. 3. Hàn cáp vào hệ thống, thử kín, hút chân không.
B. DANH MỤC DỤNG CỤ, THIẾT BỊ
1. Danh mục dụng cụ:
STT TÊN DỤNG CỤ ĐƠN VỊ GHI CHÚ
1 Đồng hồ áp kế 2 Kìm điện các loại 3 Kìm bấm cốt 4 Kìm tuốt dây điện 5 Am per kìm 6 Tuốcnơvít SỐ LƯỢNG 1 1 1 1 1 1 Cái Bộ Cái Cái Cái Bộ
2. Danh mục thiết bị, vật tư:
TÊN THIẾT BỊ, VẬT TƯ QUI CÁCH GHI CHÚ ĐƠN VỊ
1 pha 1HP 1Hp
ST T 1 CB 2 Máy nén 3 Máy điều hòa không khí 1 khối 4 Bộ hàn gió đá 5 Chai ni tơ 6 Cáp 7
ống đồng Bạc hàn SỐ LƯỢNG 1 1 1 1 1 2 0.5 2 Cái Cái Cái Bộ chai Ø1,37mm m m Cây 8
Ø6mm Trung quốc Ø6mm 25 µ cadivi Cái m m cái 1 1 1 10 9 Ti sạt 10 Tụ điện 11 Dây 24/10 12 Đầu cốt
C. TIÊU CHÍ ĐÁNH GIÁ.
TT NỘI DUNG THANG ĐIỂM ĐIỂM CHUẨN GHI CHÚ
01 Nhận dạng thiết bị 02 Lắp mạch và vận hành 2 Điểm 5 Điểm ĐIỂM THỰC TẾ
3 Điểm 2 Điểm
a) Lắp mạch điện b) Vận hành hệ thống 03 Lắp ráp thiết bị cân cáp 9 Điểm
a) chuẩn bị thiết bị vật tư:
4 Điểm 2 Điểm 2 Điểm - Chọn ống mao - các phụ kiện kèm theo
b) Hàn kết nối thiế bị cân cáp:
5 Điểm 2 Điểm 3 Điểm - Kết nối hàn ống mao đúng theo sơ đồ - Kết nối thiết bị đo
04 Thực hiện cân cáp
10Điểm 2 Điểm 2 Điểm 1 Điểm 3 Điểm 1 Điểm 1 Điểm
- Vân hành hệ thống - Khóa van đồng hồ đo áp suất - Xác định ghi lai thông số - Cân chỉnh ống mao đúng 70 psi - Ngừng máy nén - Xả khi trên đồng hồ cao áp 05 Hàn kết nối cáp vào hệ thống 06 Thử xì 07 Hút chân không 08 Lắp ráp mạch an toàn 10 Thẩm mỹ 11 Thời gian
1 Điểm 1 Điểm 1 Điểm 1 Điểm 1 Điểm 4 Điểm 4 Điểm -4 Điểm Loại Đúng thời gian Hoàn thành chậm so với thời gian qui định: 1 10 phút Hoàn thành chậm so với thời gian qui định: trên 10 phút
TỔNG ĐIỂM: 35 ĐIỂM
Phần B (120 phút) ĐẤU NỐI MẠCH ĐIỆN MÁY ĐIỀU HÒA NHIỆT ĐỘ
HAI PHẦN TỬ
A. MÔ TẢ KỸ THUẬT ĐỀ THI
1. Mô tả nội dung đề thi:
1. Đọc bản vẽ mạch điện
2. Cấu tạo và hoạt động các thiết bị điện
3. Lắp đặt mạch điện máy điều hòa
3.1. Kiểm tra thiết bị
3.2. Lắp đặt mạch điện
4. Vận hành mạch điện
4.1. Kiểm tra trước khi vận hành
4.2. Vận hành mạch điện
2. Yêu cầu kỹ thuật
- Đo kiểm các thiết bị điện chuẩn xác, đúng kỹ thuật
- Lắp đặt thiết bị điện, đi dây điện đạt kỹ thuật mỹ thuật
- Lắp đặt mạch điện đúng yêu cầu Nhà sản xuất về kỹ thuật, mỹ thuật
- Vận hành mạch điện đúng kỹ thuật Nhà sản xuất
- Sử dụng đúng cách trang bị bảo hộ, thao tác an toàn và đảm bảo thời gian
3. Quy trình thực hiện bài thi:
a. Đọc sơ đồ mạch điện và thực hiện công việc lắp đặt b. Vận hành mạch điện và xác định các thông số kỹ thuật
B. CÁC BẢN VẼ KỸ THUẬT
b. Mạch điện:
c. Sơ đồ lắp đặt:
C. DANH MỤC VẬT TƯ, THIẾT BỊ
Số TT Danh mục Mô tả Ghi chú lượng
1 1 Máy ĐHNĐ 2 phần tử
Khung thép
2 1 Bộ giá đỡ gỗ cho lắp máy WxHxD:800x1600x400
Bảng gỗ 1000x500x20
3 1 cái Rơ le nhiệt
4 1 cái Tụ điện 30 µF
5 8m Dây điện 1x1.5mm
6 5m Dây điện 3x 2.5 mm
7 1kg Băng quấn máy điều hoà
8 01 bộ Bộ dụng cụ cơ khí
9 1 cái Ampe kìm
10 2 cái Cầu nối 3 chân- 15A
11 4 con Rắc cắm lốc
12 10 cái Đầu cốt dây 2.5 mm
13 10 cái Đầu cốt dây 1.5 mm
14 1 cái Đồng hồ vạn năng
15 10 cái Dây rút
Kìm điện, Kìm mỏ nhọn, 16 1 bộ Kìm tuốt dây
17 1 bộ Tuốc nơ vít (2, 4 cạnh),
18 1cuộn Băng dính cách điện
19 1 cái Megommet
1 lô Vật tư phụ cho lắp đặt 20 điện
Bảo hộ cá nhân:
- Giầy bảo hộ
- Áo dài tay
- Găng tay bảo hộ
D. TIÊU CHUẨN ĐÁNH GIÁ
YÊU CẦU KỸ NỘI DUNG ĐIỂM THUẬT
Chuẩn bị đầy đủ dụng cụ, vật tư Đầy đủ 3
Đo kiểm, xác định thông số của các Xác định chuẩn xác 6 thiết bị điện
Đo cắt, nối dây, kẹp giắc cắm Chắc chắn 6
Nối mạch điện Kỹ thuật, mỹ thuật 9
Sử dụng trang bị bảo hộ, thao tác Đúng cách 5 an toàn
Vận hành. Thống kê các thông số Đúng chế độ. Chính xác 6
Đảm bảo thời gian 120 phút
Tổng 35
Cho điểm mỗi nội dung:
- Hoàn hảo 100%
- Rất tốt 90%
- Tốt 80%
- Tường đối tốt 70%
- Khá 60%
- Trung bình 50%
- Yếu 40%
- Kém 30%
- Rất kém 20%
- Không có gì 10%
Phần C: (30 điểm – phần tự chọn do các trường ra đề).
