ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009 - 2012)
NGHỀ: KỸ THUẬT MÁY LẠNH & ĐIỀU HÒA KHÔNG KHÍ
MÔN THI: THỰC HÀNH
Mã đề thi: KTML – ĐHKK - TH 41
DANH SÁCH CHUYÊN GIA NGHỀ KỸ THUẬT MÁY LẠNH VÀ ĐIỀU
HÒA KHÔNG KHÍ
TT
HỌ VÀ TÊN GHI CHÚ ĐỊA CHỈ LIÊN LẠC KÝ
TÊN
1 Trần Phạm
Tuất Chuyên gia
trưởng Trường CĐN TS Miền
Bắc
2 Lê Quang Liệu Chuyên gia Trường CĐN TS Miền Bắc
3 Đậu Thanh Hưng
Chuyên gia Trường CĐN Việt Hàn
4 Phạm Vũ Công Chuyên gia Trường CĐN Đồng Nai
5 Lê Tuấn Đạt Chuyên gia Trường CĐN Xây dựng
6 Phí Ngọc Liễn Chuyên gia Công ty CBTS Hải Phòng
NGHỀ KỸ THUẬT MÁY LẠNH VÀ ĐIỀU HÒA KHÔNG KHÍ
Nội dung đề thi
Điểm đạt
Ph
ầ
n A:
HÚT CHÂN KHÔNG VÀ NẠP GA CHO MÁY ĐIỀU
HÒA NHIỆT ĐỘ HAI PHẦN TỬ
35
Phần B: LẮP HOÀN CHỈNH MẠCH ĐIỆN TỦ LẠNH GIÁN
TIẾP 35
Phần C (30 điểm – phần tự chọn do các trường ra đề).
30
Tổng cộng 100
Ghi chú:
PhầnA (35 điểm)- Thời gian: 150 phút
NỘI DUNG: HÚT CHÂN KHÔNG VÀ NẠP GA CHO MÁY ĐIỀU HÒA
NHIỆT ĐỘ HAI PHẦN TỬ
A. MÔ TẢ KỸ THUẬT ĐỀ THI
1. Mô tả nội dung đề thi:
1. Nối ghép bộ đồng hồ nạp ga, chai ga, máy hút chân không vào hệ
thống
2. Thử kín
2.1. Xác định các vị trí, chuẩn bị vật liệu thử kín
2.2. Mở van chai ga nâng áp suất trong dây nạp ga
2.3. Dùng bọt xà phòng thử kín các vị trí rắc co
3. Hút chân không
3.1. Hút chân không
3.2. Nạp ga
4. Kiểm tra lượng ga
5. Kiểm tra hệ thống sau nạp ga
2. Yêu cầu kỹ thuật
- Nối ghép đúng trình tự và chuẩn xác
- Các vị trí nối ghép đạt độ kín
- Hút chân không hệ thống triệt để
- Lượng ga nạp vừa đủ
- Kiểm tra hệ thống sau nạp ga
- Sử dụng đúng cách trang bị bảo hộ, thao tác an toàn và đảm bảo thời gian
3. Quy trình thực hiện bài thi:
a. Nối ghép
b. Thử kín
c. Hút chân không
d. Nạp ga
e. Kiểm tra ga
f. Kiểm tra hệ thống sau nạp ga

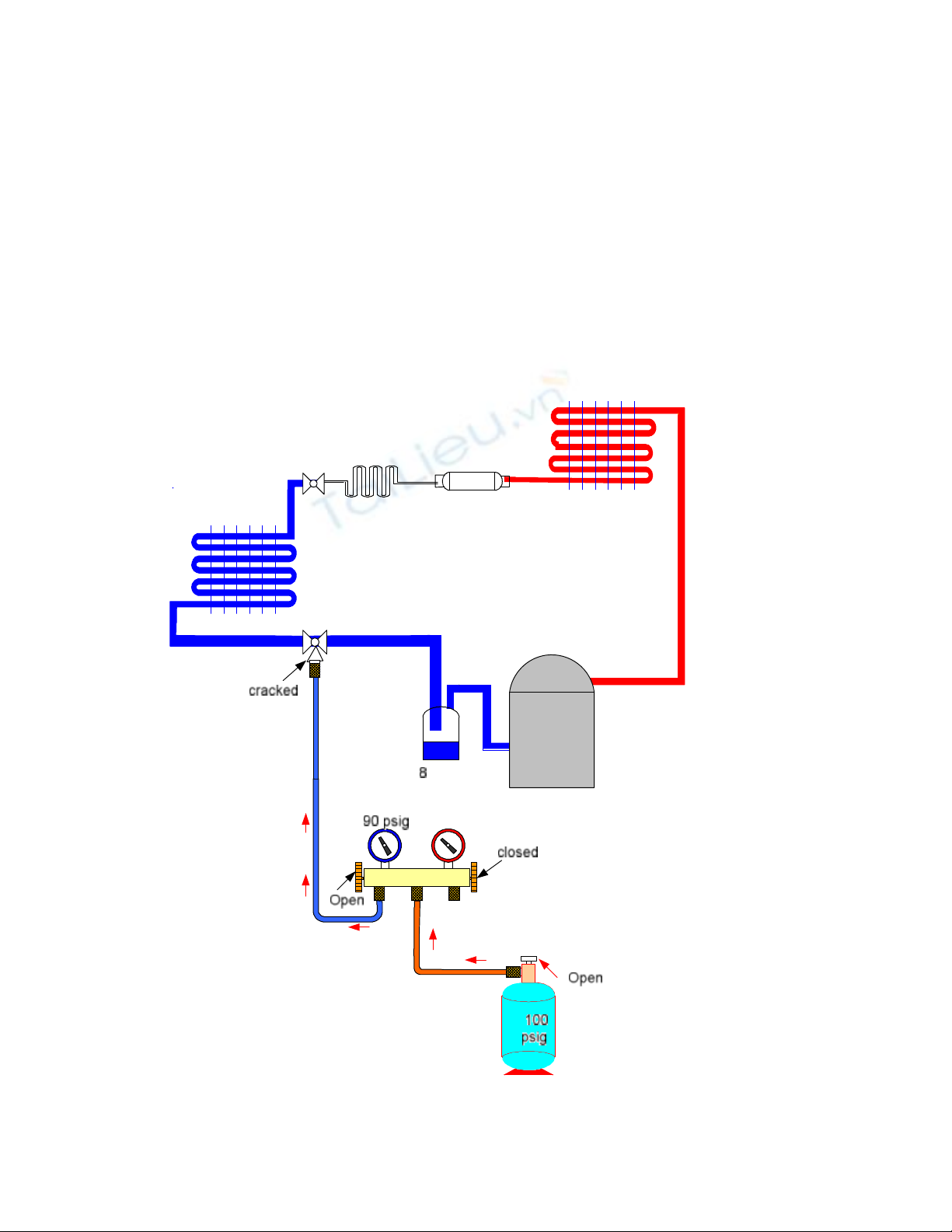

B. CÁC BẢN VẼ KỸ THUẬT
C. DANH MỤC VẬT TƯ, THIẾT BỊ
TT
S
ố
lượng Danh mục Mô tả Ghi chú
1
1
ầ
n t
ử
2 1 Bộ giá đỡ gỗ cho lắp máy
Khung thép
WxHxD:800x1600x400
Bảng gỗ 1000x500x20
3
1 cái
Máy hút chân
không
4
1 b
ộ
Chai ga R22
5
1 gói
Xà phòng
6
1 kg
Gi
ẻ
lau
7
0,5 kg
B
ộ
d
ụ
ng c
ụ
cơ khí
8
01 b
ộ
Ampe kìm
9
1 cái
Đ
ồ
ng h
ồ
v
ạ
n năng
10
3 cái
R
ắ
c c
ắ
m l
ố
c
11
4 con
Đ
ầ
u c
ố
t dây 2.5 mm
12
4 c
ái
Đ
ầ
u c
ố
t dây 1.5 mm
13
1 cái
Kìm m
ỏ
qu
ạ
14
1 b
ộ
B
ộ
đ
ồ
ng h
ồ
n
ạ
p ga
Bảo hộ cá nhân:
- Giầy bảo hộ
- Áo dài tay
- Găng tay bảo hộ
D. TIÊU CHUẨN ĐÁNH GIÁ
N
Ộ
I DUNG
ĐI
Ể
M
YÊU C
Ầ
U K
Ỹ
THU
Ậ
T
Chuẩn bị đầy đủ dụng cụ, vật tư 3 Đầy đủ
Nối ghép 4 Xác định chuẩn xác
Thử kín 3 Kỹ thuật, mỹ thuật
Hút chân không 5 Quạt chạy êm
Nạp ga 5 Tiếp xúc tốt
Kiểm tra ga 5 Chính xác
Kiểm tra hệ thống sau nạp ga 5
S
ử
d
ụ
ng trang b
ị
b
ả
o h
ộ
, thao tác
an toàn 5 Đúng cách
Đảm bảo thời gian 120 phút
Tổng 35
Cho điểm mỗi nội dung:
- Hoàn hảo 100%
- Rất tốt 90%
- Tốt 80%
- Tường đối tốt 70%
- Khá 60%
- Trung bình 50%
- Yếu 40%
- Kém 30%
