Thông thường Bán Dẩn Điện dẩn điện kém nhưng nếu pha trộn với Tạp Chất sẻ trở thành Bán Dẩn Điện có Phân Cực rỏ ràng nên dể dẩn điện hơn Bán Dẩn Điện thường. Nếu trộn Bán Dẩn Điện Si Li Con (Si) hay Chờ Má Nhiềm (Ge) có 4 điện tử trên quỷ đạo ngoài cùng với Tạp chất có 5 điện tử ngoài cùng .

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Đi ốt

Đi ốt Khái Niệm Thông thường Bán Dẩn Điện dẩn điện kém nhưng nếu pha trộn với Tạp Chất sẻ trở thành Bán Dẩn Điện có Phân Cực rỏ ràng nên dể dẩn điện hơn Bán Dẩn Điện thường. Nếu trộn Bán Dẩn Điện Si Li Con (Si) hay Chờ Má Nhiềm (Ge) có 4 điện tử trên quỷ đạo ngoài cùng với Tạp chất có 5 điện tử ngoài cùng . Bán Dẩn Điện sẻ có dư một điện tử trở thành Bán Dẩn Điện Âm có ký hiệu N Ge + 5e --> Ge - Si + 5e --> Si - Nếu trộn Bán Dẩn Điện Si Li Con (Si) hay Chờ Má Nhiềm (Ge) có 4 điện tử trên quỷ đạo ngoài cùng với Tạp chất có 3 điện tử ngoài cùng . Bán Dẩn Điện sẻ thiếu một điện tử trở thành Bán Dẩn Điện Dương có ký hiệu P Ge + 3e --> Ge + Si + 3e --> Si + Cấu Tạo

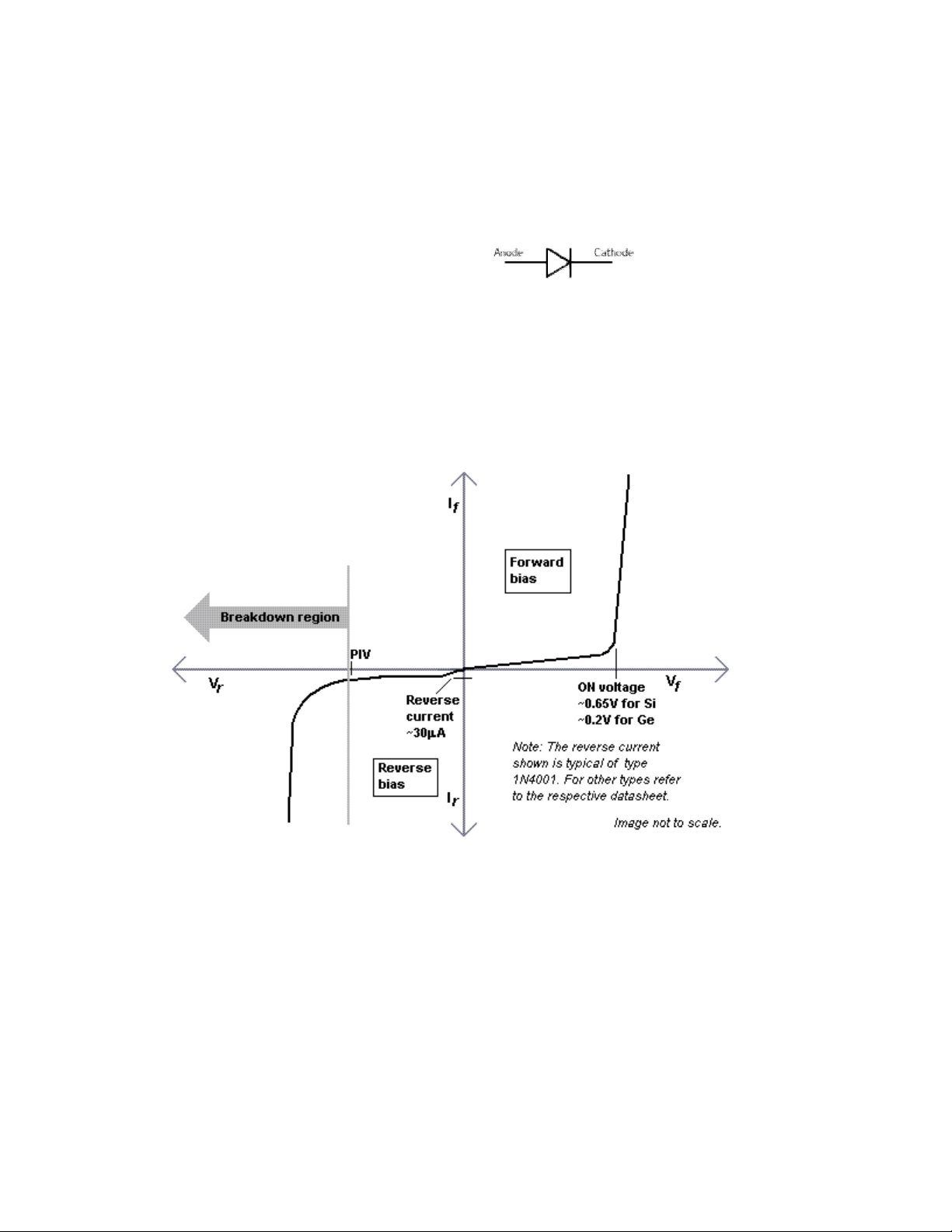

Thể Loại Đai Ốt Biểu Tượng P---o Hình I - V Đo Dòng Điện và Điện Thế trên Đai Ốt cho một hình I - V Quan sát hình I - V , ta thấy Không có Dòng Điện với mọi giá trị Điện Thế nhỏ hơn Điện Thế Dẩn của Đai Ốt . Ở Điện Thế Dẩn 0.3v (Si) , 0.6v (Ge) , Dòng điện bằng 1 mA . Đai ốt bắt đầu dẩn điện

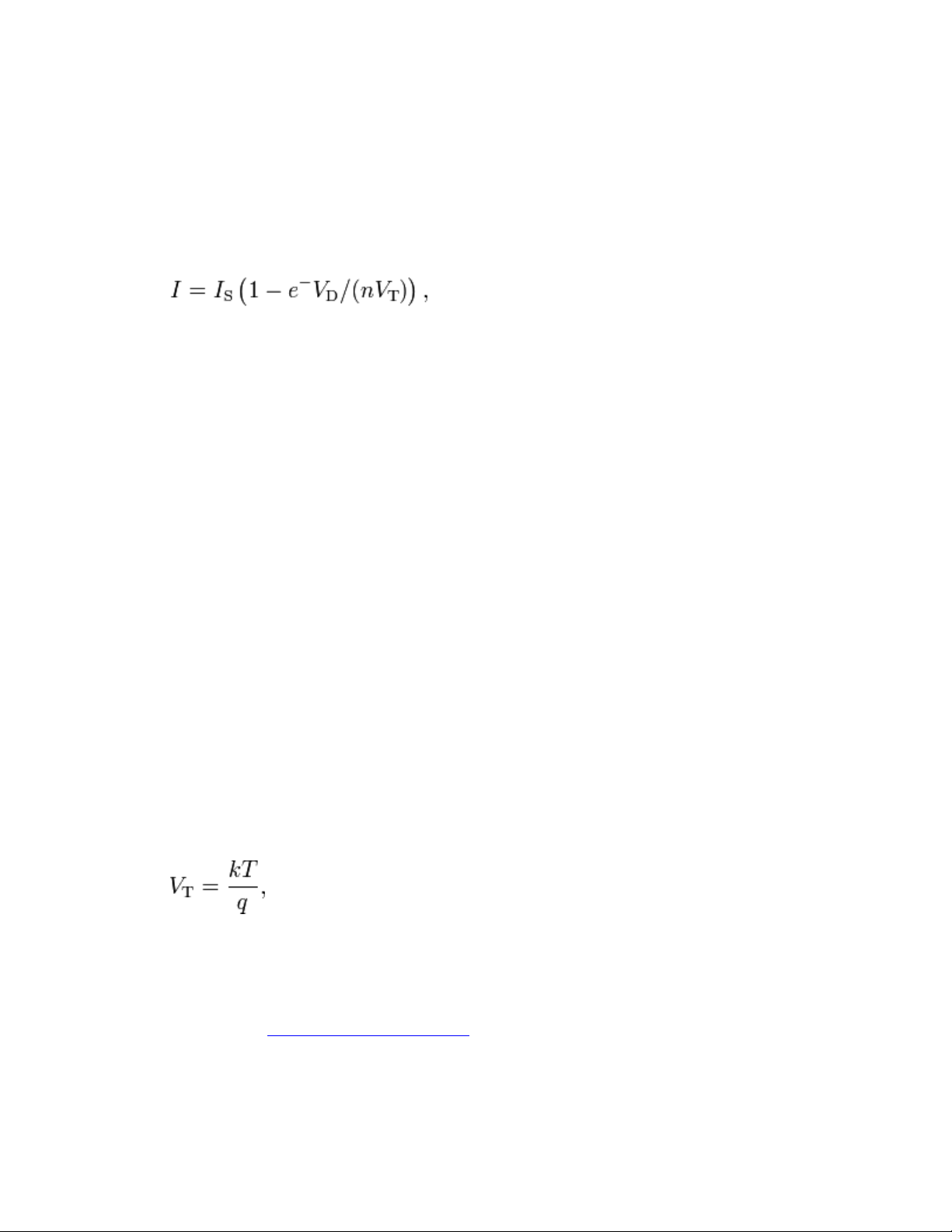

Ở Điện Thế lớn hơn Điện Thế Dẩn . Dòng điện tăng theo cấp số mủ của e với thay đổi điện thế I Dòng Điện Đai Ốt, IS Dòng điện nghịch cao nhứt VD Điện thế Đai Ốt, VT Điện thế Nhiệt, n chỉ số dẩn bằng 1 hay 2 tùy theo loại bán dẩn điện dùng . Thông thường, Si và Ge được dùng nhiều trong việc chế tạo Bán dẩn điện . n = 1 Ge , n = 2 Si Điện Nhiệt gần bằng 25.85 mV at 300 K hay tại Nhiệt độ phòng . Tại Nhiệt độ T q Điện tích k Hằng số Boltzmann’s constant, T Nhiệt độ tuyệt đối tại vùng biên p-n

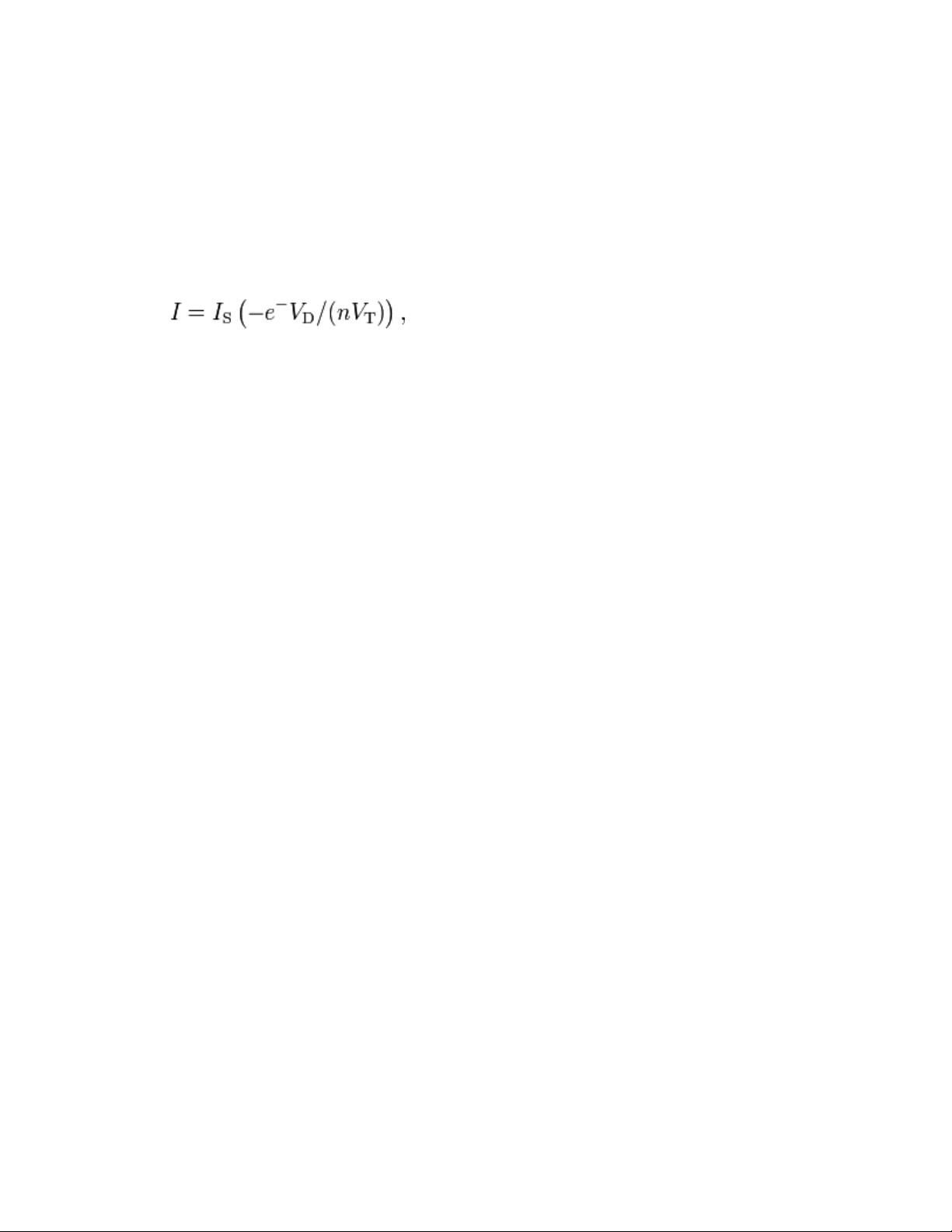

Với Điện thế dương lớn hơn nhiều so với điện thế dẩn của Đai Ốt = (100 V) I = Is Với Điện thế âm lớn hơn nhiều so với điện thế dẩn của Đai Ốt = (100 V) Lối Hoạt Động Đai Ốt thường được tạo từ hai Bán Dẩn Điện Si li Con (Si) và Chờ Ma Nhiềm (Ge) . Đai Ốt là một linh kiện có phân cực âm dương rỏ ràng. Mọi Đai ốt có điện thế dẩn Vd = 0.6 v (Si) Vd = 0.3 v (Ge) Khi mắc nối Đai Ốt khác cực với cực của điện . Đai Ốt không dẩn điện . Lối mắc này gọi là Kích Hoạt Nghịch . Khi mắc nối Đai Ốt cùng cực với cực của điện . Đai Ốt dẩn điện . Lối mắc này gọi là Kích Hoạt Thuận . Khi Điện thế kích hoạt thuận nhỏ hơn điện thế dẩn của Đai Ốt . Không có Dòng điện V > Vd . I = 0 Khi Điện thế kích hoạt thuận lớn hơn điện thế dẩn của Đai Ốt . Đai Ốt cho Dòng điện di chuyển theo chiều mủi tên và cản dòng điện đi theo chiều ngược lại
V > Vd . I ≠ 0 Tính Chất Điện DC Công Tắc Tính chất dẩn hay không dẩn điện của Đai Ốt giống như tính chất của công tắc đóng mở mạch điện Khi Điện thế kích hoạt thuận lớn hơn Điện thế dẩn điện . Đai ốt Dẩn điện và Dòng điện trên Đai Ốt khác không tương đương với Công tắc đóng V > Vd , I khác 0 Khi Điện thế kích hoạt thuận nhỏ hơn Điện thế dẩn điện . Đai ốt không Dẩn điện và Dòng điện trên Đai Ốt bằng không tương đương với Công tắc hở V < Vd , I bằng 0 Tính Chất Điện AC Định chiều dòng điện Với điện AC, Đai Ốt chỉ cho qua nửa sóng điện dương hay âm tùy theo lối mắc nối Đai Ốt với điện Thuận chiều mủi tên . cho qua nửa sóng điện dương Nghịch chiều mủi tên . cho qua nửa sóng điện dương Thể Loại
Thể Loại Đai Ốt Biểu Tượng Điốt bán dẫn Đai Ốt Phát Sáng Điốt Schottky Điốt quang Điốt biến dung Dí Nờ Đai Ốt Điốt xuyên hầm Linh Kiện Đai Ốt Cấu Tạo Đai Ốt tạo từ ghép nối một Bán Dẩn Điện Dương với một Bán Dẩn Điện Âm
+ o---[P N] ---o - Biểu Tượng Biểu Đồ I - V Điện thế ở Dòng điện I = 1mA Điện Thế Dẩn . V_d = 0.3v Ge V_d = 0.6v Si Dẩn Điện Đai Ốt dẩn điện khi mắc điện ngược cực với cực của Đai Ốt Đai Ốt không dẩn điện khi mắc điện cùng cực với cực của Đai Không Dẩn Ốt I = 0 V < V_d Dòng Điện
Chiều Dòng Theo chiều mủi tên Điện . PN Diode . Điốt Quang . Diot Schottky Thể Loại . Điốt Quang Điện . Điốt Tụ Điện . Điốt Ổn Điện . Điốt Xuyên hầm Linh Kiện Đai Ốt Điện Tử Tạo từ ghép nối Bán dẩn điện âm với Bán dẩn điện dương Cấu Tạo + o---[P N] ---o -
Biểu Tượng Đồ Hình I - V Điện thế tại Dòng điện bằng 1mA Điện Thế Dẩn Vd = 0.3v Ge Vd = 0.6v Si Mắc ngược cực với cực của Đai Ốt và Điện thế kích hoạt lớn Dẩn Điện hơn Điện thế dẩn Không Dẩn Mắc cùng cực với cực của Đai Ốt hay Điện thế kích hoạt nhỏ Điện hơn Điện thế dẩn I = 0 V < Vd Dòng Điện
Chiều Dòng Theo chiều mủi tên Điện Điốt bán dẫn Đai Ốt Phát Sáng Điốt Schottky Thể Loại Đai Ốt Điốt quang Điốt biến dung Dí Nờ Đai Ốt Điốt xuyên hầm
