ĐẠI HỌC BÁCH KHOA HÀ NỘI
TRƯỜNG ĐIỆN – ĐIỆN TỬ
--------------o0o--------------
ĐỒ ÁN I
HỆ THỐNG ĐIỀU KHIỂN VỚI DAO CÁCH LY
Giảng viên hướng dẫn : TS. Hoàng Anh
Sinh viên thực hiện : Trần Quốc Bảo
MSSV : 20221881
Lớp : EE1-02-K67
HÀ NỘI 8/2025
2
ĐỀ TÀI ĐỒ ÁN
HỆ THỐNG ĐIỀU KHIỂN VỚI DAO
CÁCH LY
3
Lời cảm ơn
Trong quá trình thực hiện đồ án, em xin cảm ơn thầy Hoàng Anh đã chỉ
dẫn và góp ý giúp em định hướng nội dung một cách rõ ràng hơn. Dù
trong quá trình làm, em vẫn còn nhiều thiếu sót nhưng nhờ sự hỗ trợ của
thầy mà em đã hoàn thành được đồ án. Em xin chân thành cảm ơn thầy vì
những sự chỉ dẫn tận tình trong suốt thời gian làm đề tài.
Tóm tắt nội dung đồ án
Đồ án tập trung vào việc tìm hiểu thông tin cơ bản về khí cụ điện dao
cách ly như cấu tạo, nguyên lý hoạt động, đặc điểm, đồng thời cũng nêu
ra sơ đồ hệ thống điều khiển dóng cắt dao cách ly và cách vận hành đó.
4
Mục lục
1.
Giới thiệu về Dao cách ly ............................................................................. 5
2.
Cấu tạo và phân loại Dao cách ly .................................................................. 6
2.1.
Theo kiểu truyền động ........................................................................... 6
2.2.
Theo số pha ........................................................................................... 8
2.3.
Theo vị trí lắp đặt .................................................................................. 8
3.
Nguyên lý hoạt động ....................................................................................9
4.
Hệ thống điều khiển đóng cắt Dao cách ly .................................................. 10
4.1.
Nguyên lý hoạt động của mạch đảo chiều động cơ .............................. 10
4.2.
Mạch lực ............................................................................................. 10
4.3.
Mạch điều khiển .................................................................................. 11
4.4.
Chức năng của từng thiết bị có trong mạch .......................................... 12
4.5.
Vận hành mạch điều khiển với dao cách ly .......................................... 12
4.6.
Các điều kiện khi thực hiện đóng cắt dao cách ly................................. 13
5.
Bảo dưỡng dao cách ly ............................................................................... 14
6.
Ứng dụng dao cách ly ................................................................................. 15
7.
Kết luận ...................................................................................................... 16
8.
Tài liệu tham khảo ...................................................................................... 17
5
1.
Định nghĩa về Dao cách ly:
Dao cách ly là khí cụ điện dùng để đóng cắt mạch điện không có dòng
điện hoặc dòng điện nhỏ hơn dòng điện định mức nhiều lần và tạo nên
khoảng cách cách điện an toàn có thể nhìn thấy được. Nhờ có dao
cách ly nên khi sửa chữa một thiết bị nào đó thì các thiết bị bên cạnh
vẫn làm việc bình thường.
Dao cách ly có thể đóng cắt dòng điện dung của đường dây hoặc cáp
không tải, dòng điện `không tải của MBA. Ở trạng thái đóng dao cách
ly phải chịu được dòng điện định mức dài hạn, dòng sự cố ngắn hạn
như dòng ổn định nhiệt, dòng xung kích.
Dao cách ly có chức năng tạo khoảng hở nhìn thấy an toàn giữa phần
mang điện và phần không mang điện nhằm tăng cường ổn định về tâm
lý cho công nhân sửa chữa, bảo dưỡng đường dây và thiết bị điện.

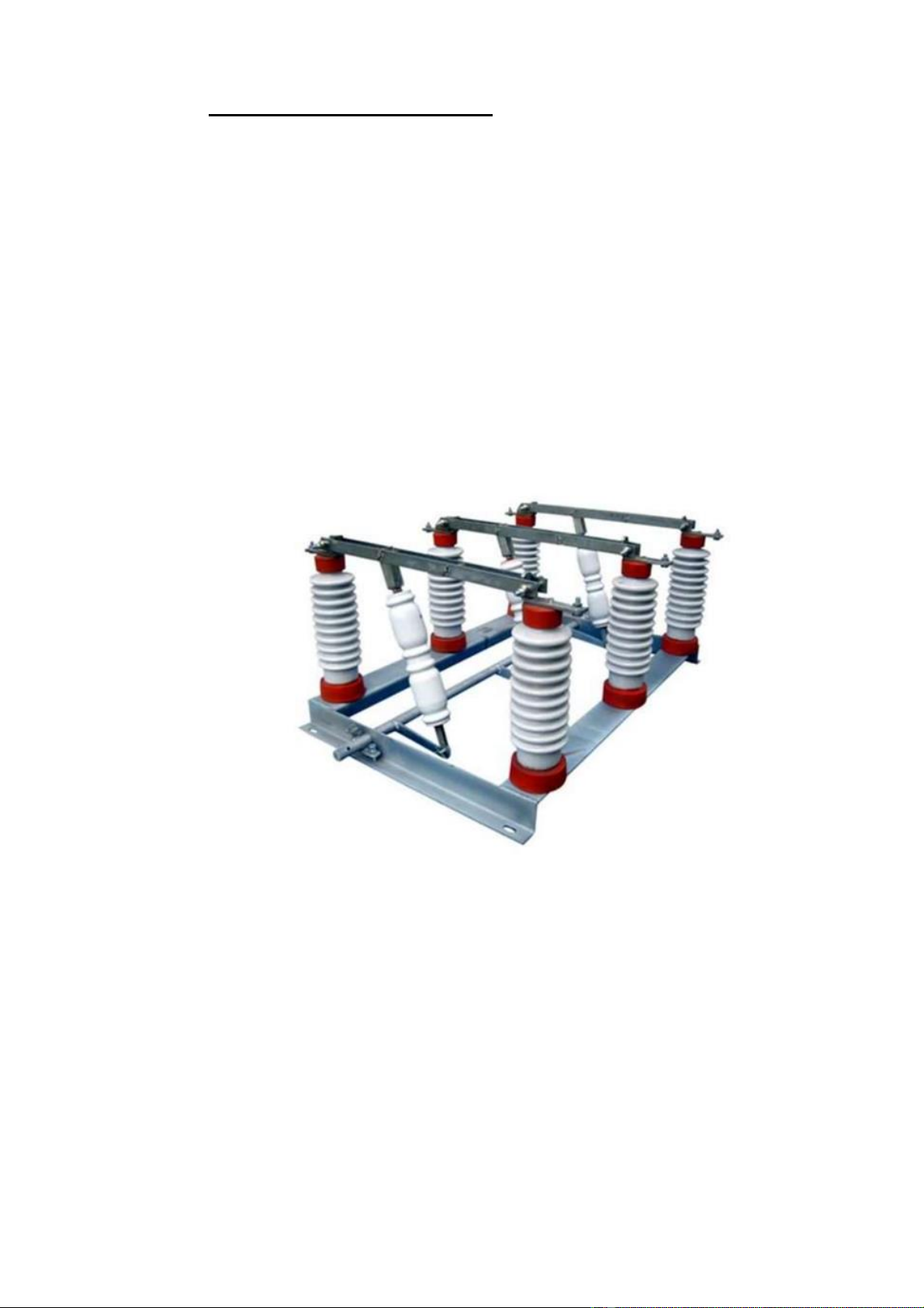

Hình 1. Hình ảnh về dao cách ly 3 pha
