LỚP BỒI DƯỠNG NGẮN HẠN Ketcau.com Giíi thiÖu plaxis v.8.2 TS. Nguyễn Hồng Nam Hà Nội, 3-2007 1 PLAXIS FINITE ELEMENT CODES Nguyễn Hồng Nam, 2007

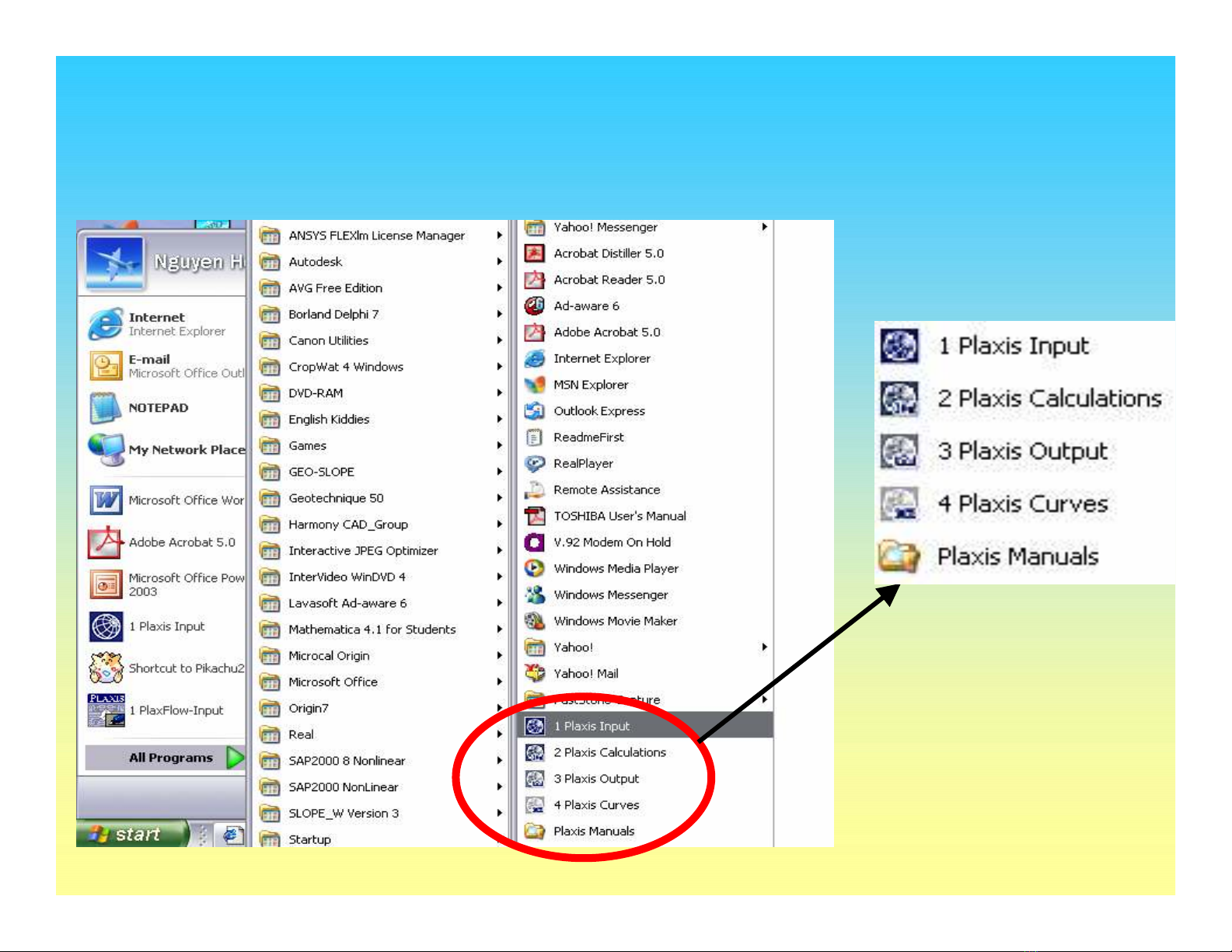

PLAXIS 8.2- Một số tính năng cơ bản • Một số tính năng cơ bản Chương trình Plaxis 2 Nguyễn Hồng Nam, 2007

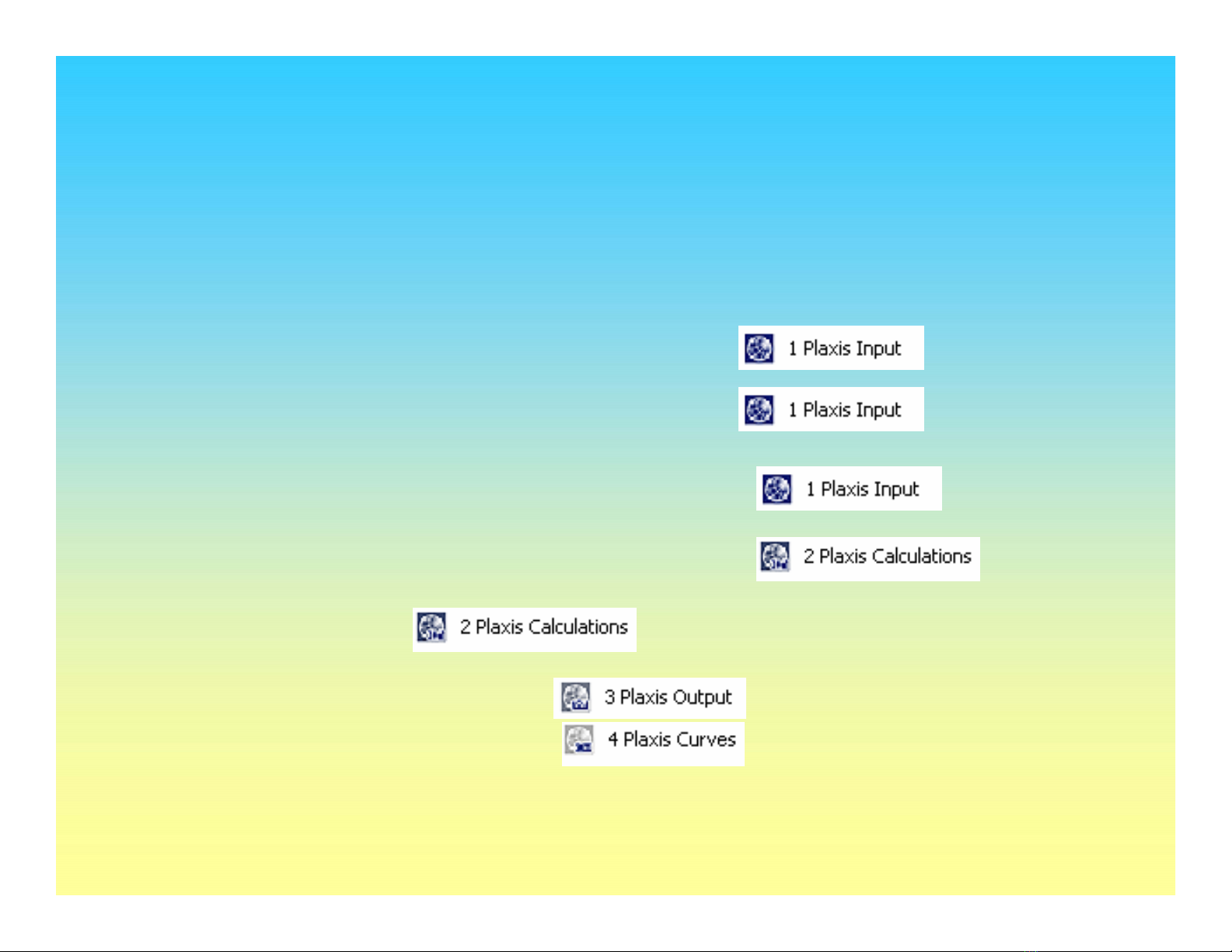

Khái quát về mô hình • Xác định số liệu hình học • Tạo lưới phần tử • Xác định các điều kiện biên • Xác định các giai đoạn tính • Tính toán • Phân tích kết quả 3 Nguyễn Hồng Nam, 2007
Khái quát về mô hình • Hình học là thể hiện bài toán vật lý • Bao gồm điểm (point), đường (Line) và vùng (Cluster) • Xác định các lớp đất, phần tử kết cấu và lực tác dụng 4 Nguyễn Hồng Nam, 2007
Khái quát về mô hình Điểm (Points) • Bắt đầu và kết thúc của đường (Lines) • Định vị các điểm neo • Các lực tập trung • Khống chế điểm • Làm mịn cục bộ lưới phần tử 5 Nguyễn Hồng Nam, 2007
Khái quát về mô hình Đường (Lines) • Xác định các biên vật lý của hình học • Xác định sự không liên tục trong hình học: (Tường cừ, lực phân bố) • Một đường có thể có một số chức năng 6 Nguyễn Hồng Nam, 2007
Khái quát về mô hình Vùng (Cluster) • Tự động tạo các miền đóng • Các đặc tính đất đồng chất 7 Nguyễn Hồng Nam, 2007
Khái quát về mô hình Lưới (Mesh) • Phần tử tam giác 6 điểm nút hoặc 15 điểm nút • Tính chuyển vị nút • Ứng suất được tính tại các điểm tích phân Gauss 8 Nguyễn Hồng Nam, 2007
Chương trình nhập số liệu Plaxis Input 9 Nguyễn Hồng Nam, 2007
Plaxis 8 Input Xác định một mô hình hình học Tạo dữ liệu và gán dữ liệu Tạo lưới phần tử hữu hạn Thiết lập điều kiện ban đầu 10 Nguyễn Hồng Nam, 2007
Plaxis 8 Input 11 Nguyễn Hồng Nam, 2007
Thanh công cụ (Toolbar) 12 Nguyễn Hồng Nam, 2007
