KTS1 - Chương 1 - Trang 1
KHÁI NIỆM VỀ KỸ THUẬT SỐ

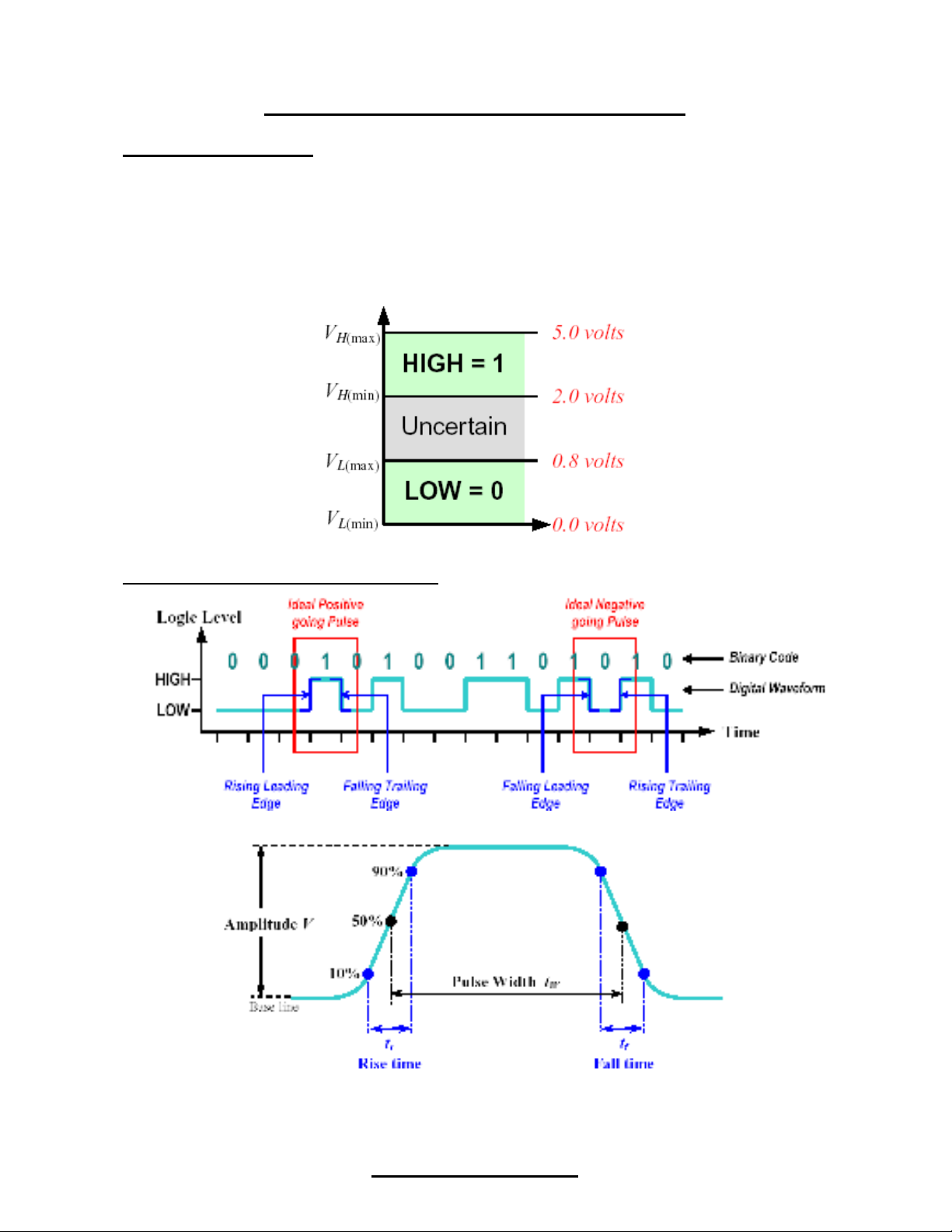

Mức Logic (Logic Level):
- Hệ thống số nhị phân chỉ có 2 số: 0 và 1 (còn gọi là các bit – binary digit).
- Trong các mạch số cũng có 2 mức điện áp đại diện cho 2 giá trị 0 và 1:
1: là mức điện áp cao (HIGH)
0: là mức điện áp thấp (LOW)
- Tập hợp các bit được gọi là các mã (code) và chúng được dùng để biểu diễn cho các giá trị
của tín hiệu số.
Mức logic:
Giản đồ xung (Waveform) của tín hiệu số: là dạng sóng được biểu diễn theo thời gian
- Các tín hiệu số có dạng sóng có chu kỳ hoặc không có chu kỳ
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com
KTS1 - Chương 1 - Trang 2

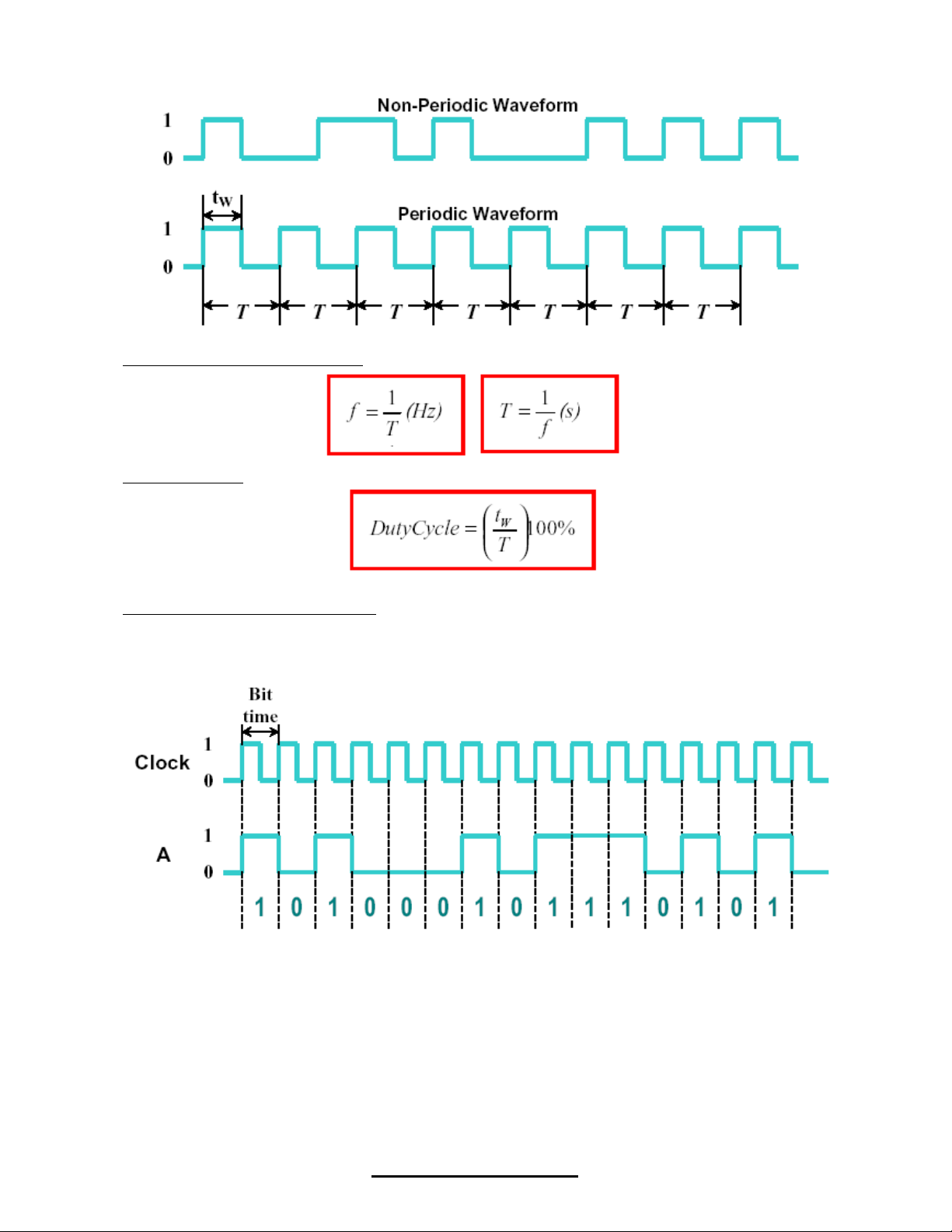

Tần số của dạng sóng có chu kỳ T
Chu kỳ bổn phận
Giản đồ định thì (Timing Diagram):
Trong nhiều hệ thống số, các tín hiệu số còn được đồng bộ hóa theo 1 dạng sóng định thì cơ
bản gọi là xung nhịp (clock)
Chương 1: HỆ THỐNG SỐ ĐẾM
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com
KTS1 - Chương 1 - Trang 3

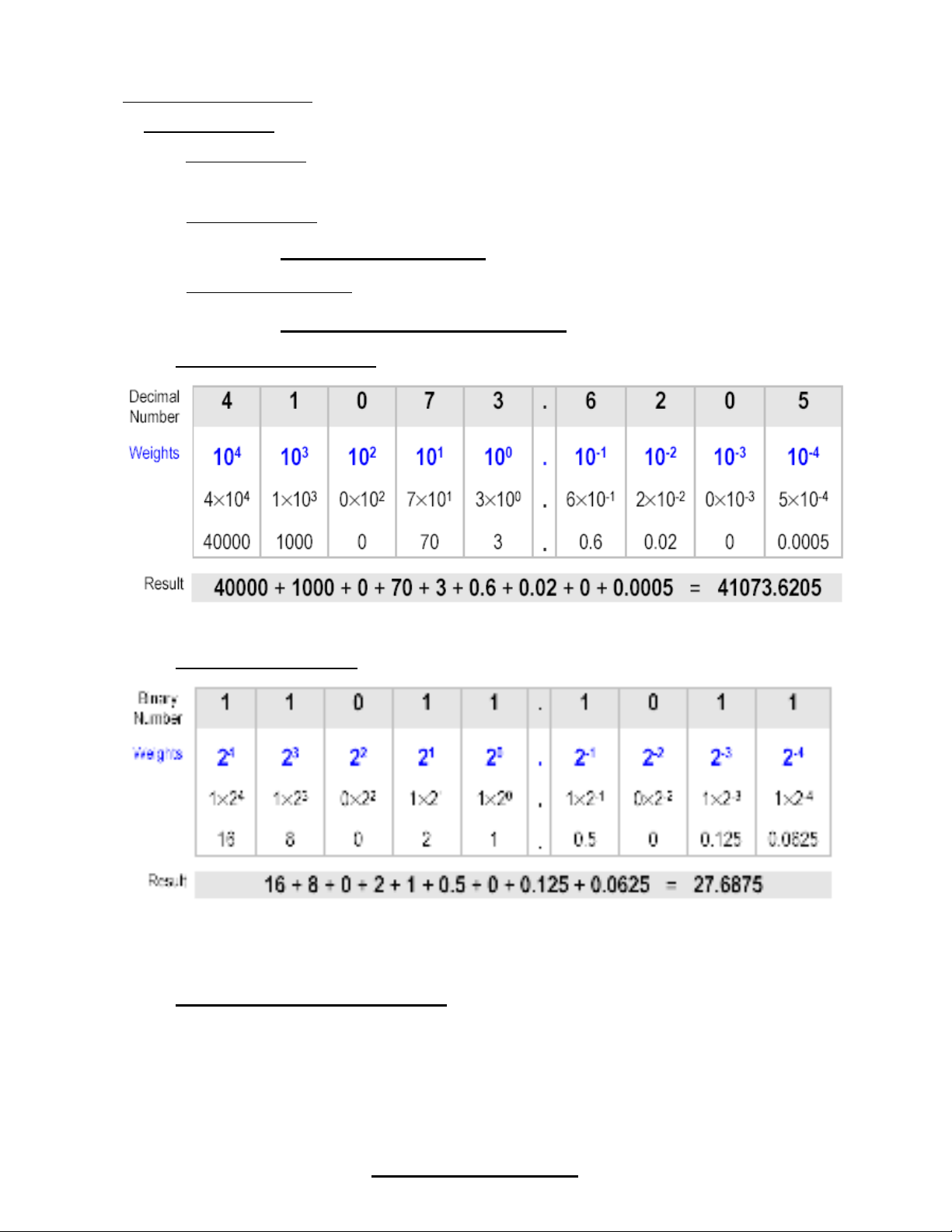

I. CÁC HỆ THỐNG SỐ ĐẾM:
1. Các khái niệm:
- Cơ số (r - radix):số lượng ký tự chữ số (digit – ký số) sử dụng để biểu diễn trong hệ thống
số đếm.
- Trọng số (weight): đại lượng biểu diễn cho vị trí của 1 con số trong chuỗi số.
Trọng số = Cơ số Vị trí
- Giá trị của 1 số (value): tính bằng tổng theo trọng số
Giá trị =
(Ký số x Trọng số)
a. Số thập phân (Decimal): Cơ số r = 10
b. Số nhị phân (Binary): Cơ số r = 2
c. Số thập lục phân (Hexa-Decimal): Cơ số r = 16
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com
KTS1 - Chương 1 - Trang 4
2. Chuyển đổi cơ số:
a. Nhị phân với thập phân:
- B D: giống như cách tính giá trị của 1 số nhị phân
- D B:
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com
KTS1 - Chương 1 - Trang 5

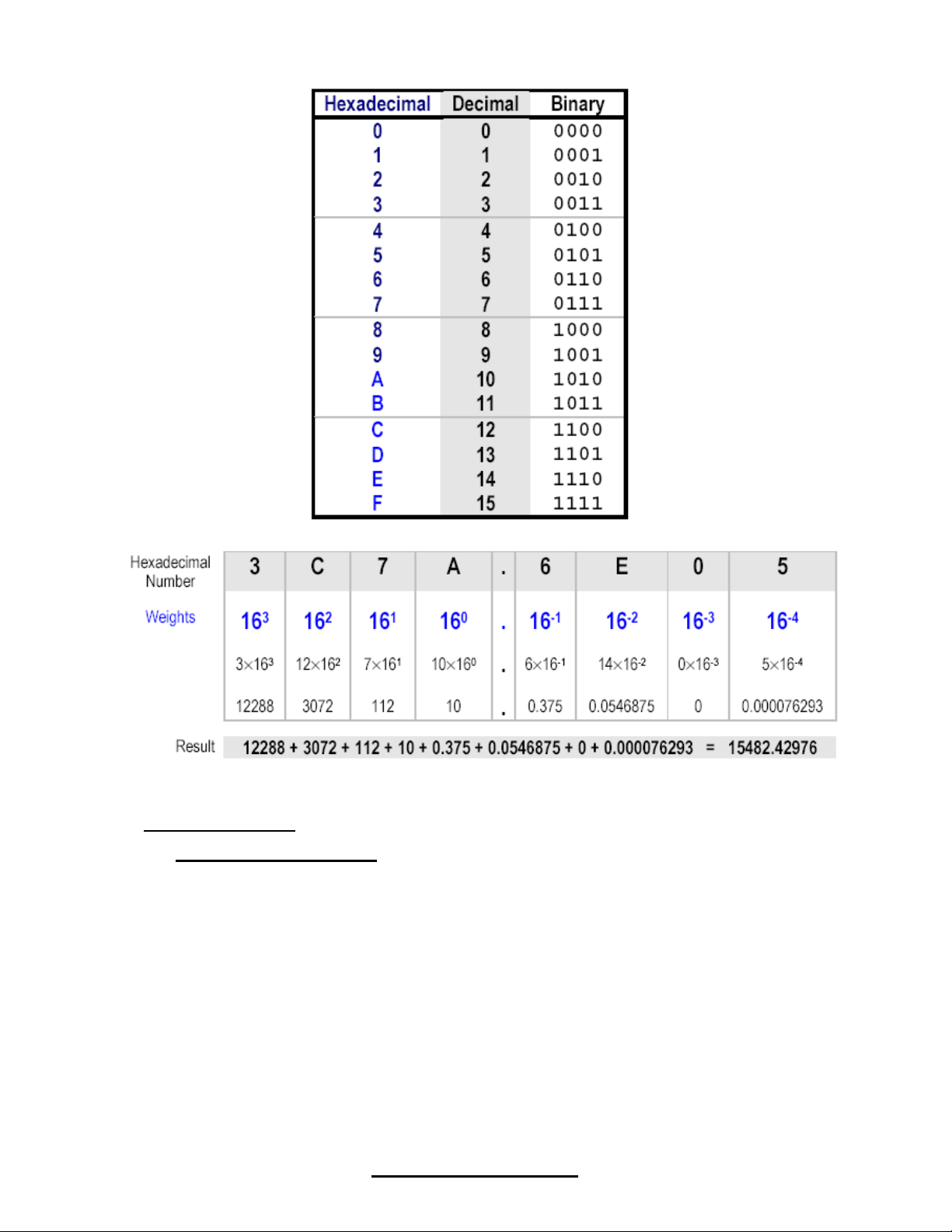

b. Thâp lục phân với thập phân:
- H D: giống như cách tính giá trị của 1 số thập lục phân
- D H:
c. Nhị phân với thập lục phân:
