TRƯỜNG ĐẠI HỌC KỸ THUẬT CÔNG NGHIỆP
KHOA ĐIỆN
BỘ MÔN: CƠ SỞ KỸ THUẬT ĐIỆN
NGÂN HÀNG CÂU HỎI THI KẾT THÚC HỌC PHẦN
HỌC PHẦN: KỸ THUẬT ĐIỆN 1b
(3 TÍN CHỈ)
DÙNG CHO BẬC ĐẠI HỌC HỌC THEO HỌC CHẾ TÍN CHỈ
CÁC NGÀNH: CTM; ĐL; SPCK; CKLK-CT.
THÁI NGUYÊN 7-2007
1
I. NỘI DUNG ĐÁNH GIÁ THI KẾT THÚC HỌC PHẦN
Nội dung mỗi đề thi phải bao quát được ít nhất 50% chương trình của môn học; không
có 2 câu trong cùng một chương.
II. PHƯƠNG PHÁP ĐÁNH GIÁ: Tự luận, thời lượng 90 phút.
III. NGUYÊN TẮC TỔ HỢP CÂU HỎI LÀM ĐỀ THI KẾT THÚC HỌC PHẦN
- Nguyên tắc: một đề thi gồm 2 phần lý thuyết và bài tập; trong đó:
điểm phần bài tập chiếm (40 đến 50)% tổng số điểm.
- Thang điểm: nhỏ nhất là 0,25.
- Loại câu hỏi: có thể dùng các kiểu sau:
1. Kiểu đề thứ nhất: Nếu phần bài tập 5 điểm (B4.2), sẽ kết hợp với:
+ 1 câu lý thuyết 3,0 điểm (L4.5) và 1 câu 2 điểm (L4.3).
+ Hoặc: 2 câu lý thuyết 2,5 điểm (L4.2).
+ Hoặc: 2 câu 1,5 điểm (L4.2) và 1 câu 2 điểm (L4.3).
+ Hoặc: 2 câu 2,0 điểm (L4.3) và 1 câu 1 điểm (L4.1).
2. Kiểu đề thứ hai: Nếu phần bài tập 4 điểm (B4.1), sẽ kết hợp với
+ 2 câu lý thuyết 3,0 điểm (L4.5).
+ 3 câu lý thuyết 2 điểm (L4.3).
+ Hoặc: 2 câu 1,5 điểm (L4.2) và 1 câu 3 điểm (L4.5).
*Mỗi một buổi thi phải tổ hợp ít nhất 4 đề thi.
IV. NGÂN HÀNG CÂU HỎI
PHẦN LÝ THUYẾT
L4.1 LOẠI 1,0 ĐIỂM
Câu 1 Các định luật cơ bản dùng trong máy điện là những định luật nào? Trình bày nội dung
của định luật cảm ứng điện từ ?
Câu 2 Khi làm việc máy điện bị phát nóng do nguyên nhân gì? Biện pháp khắc phục?
Câu 3 Giải thích tại sao khi máy điện không đồng bộ 3 pha làm việc ở chế độ động cơ thì tốc
độ n < n1?
Câu 4 Các định luật cơ bản dùng trong máy điện là những định luật nào? Trình bày nội dung của
định luật lực điện từ ?
Câu 5 Chứng minh từ trường một pha là từ trường đập mạch?
Câu 6 Nêu khái niệm về từ trường đập mạch và từ trường quay tròn đều? Đặc điểm của từ
trường quay tròn đều?
Câu 7 Trình bày cấu tạo của máy biến áp một pha?
2
L4.2 LOẠI 1,5 ĐIỂM
Câu 8 Trình bày nguyên lý làm việc của máy biến áp một pha?
Câu 9 Vẽ sơ đồ thay thế đầy đủ của máy biến áp một pha? Giải thích các thông số của sơ đồ?
Trình bày công thức xác định các thông số của sơ đồ đó bằng các thông số từ thí nghiệm ngắn
mạch và không tải?
Câu 10 Trình bày cấu tạo của động cơ không đồng 3 pha?
Câu 11 Trình bày nguyên lý làm việc của động cơ không đồng bộ 3 pha?
Câu 12 Trình bày cấu tạo của máy điện một chiều?
Câu 13 Trình bày nguyên lý làm việc của động cơ điện một chiều?
Câu 14 Trình bày nguyên lý làm việc của máy phát điện một chiều?
Câu 15 Trên nhãn hiệu của một đông cơ không đồng bộ 3 pha có ghi: /- 220/380V. Anh
chị hiểu ký hiệu đó như thế nào? Cách đấu động cơ đó vào các lưới điện 380/220V và
220/127V, vẽ sơ đồ đấu động cơ?
L4.3 LOẠI 2,0 ĐIỂM
Câu 16 Phát biểu luật Kirhoff 1 và 2 dưới dạng tức thời; viết hệ phương trình minh họa cho
trường hợp mạch điện có 3 nhánh có dòng cần tìm, 2 nút và 02 nguồn điện áp cùng tác động ,
đảm bảo mạch có đầy các phần tử r, L, C?
Câu 17 Phát biểu luật Kirhoff 1 và 2 dưới dạng số phức; viết hệ phương trình minh họa cho
trường hợp mạch điện có 4 nhánh có dòng cần tìm, 2 nút và 02 nguồn điện áp đồng thời cùng
tác động?
Câu 18 Cho mạch điện có L nối tiếp với C, đặt vào điện áp )60t314sin(2220u 0
V.
Không dùng phương pháp số phức hãy:
- Viết biểu thức tức thời của điện áp trên điện cảm, điện dung, dòng điện trong mạch.
- Vẽ đồ thị véctơ dòng điện, điện áp trong mạch.
Câu 19 Nêu đặc điểm mạch 3 pha đối xứng nối tam giác – tam giác? Chứng minh?
Câu 20 Nêu đặc điểm mạch 3 pha đối xứng nối sao – sao? Chứng minh?
Câu 21 Cho mạch điện có r nối tiếp với C, đặt vào điện áp )45t314sin(2110u 0
V.
Không dùng phương pháp số phức hãy:
- Viết biểu thức tức thời của điện áp trên điện trở, điện dung, dòng điện trong mạch.
- Vẽ đồ thị véctơ dòng điện, điện áp trong mạch.
Câu 22 Cho mạch điện có r nối tiếp với L , đặt vào điện áp )30t314sin(2200u 0
V.
Không dùng phương pháp số phức hãy:
3
- Viết biểu thức tức thời của điện áp trên điện trở, điện cảm, dòng điện trong mạch.
- Vẽ đồ thị véctơ dòng điện, điện áp trong mạch
Câu 23 Cho mạch điện r-L-C mắc nối tiếp, đặt vào điện áp )30t314sin(2100u 0
V.
Không dùng phương pháp số phức hãy:
- Viết biểu thức tức thời của điện áp trên điện trở, điện cảm, điện dung, dòng điện trong mạch.
- Vẽ đồ thị véctơ dòng điện, điện áp trong mạch

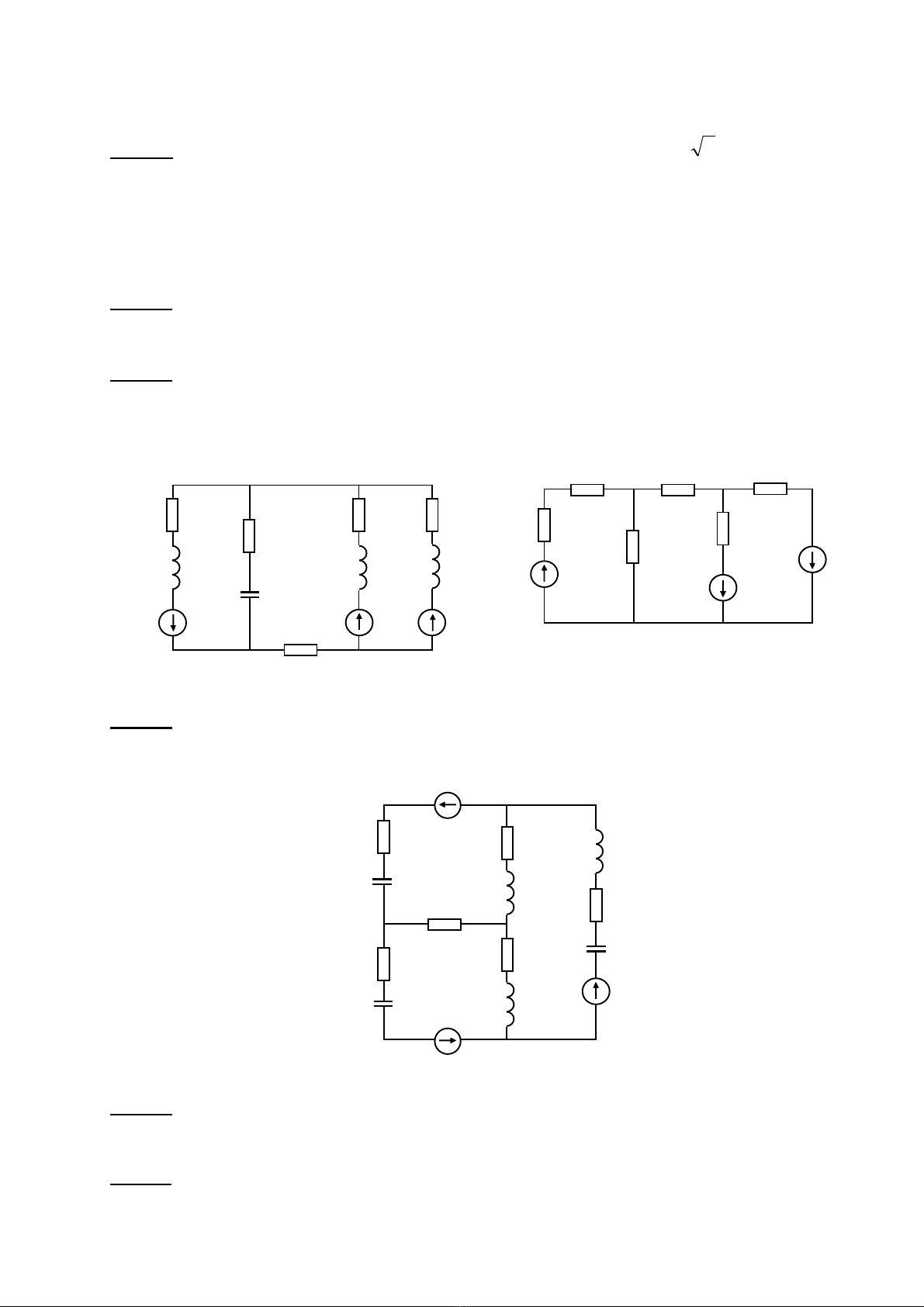

Câu 24 Cho mạch điện hình 24 hãy tính và viết hệ phương trình mô tả trạng thái của mạch
theo các luật Kirhoff dưới dạng theo hàm thời gian (hệ phương trình vi phân)?
Câu 25 Cho mạch điện hình 25 hãy tính và viết hệ phương trình mô tả trạng thái của mạch
theo phương pháp dòng điện vòng?
Câu 26 Cho mạch điện hình 21 hãy tính và viết hệ phương trình mô tả trạng thái của mạch
theo phương pháp điện thế các nút?
Câu 27 Điều kiện để 2 máy biến áp ba pha vận hành song song? Tại sao phải đảm bảo các
điều kiện đó?
Câu 28 Điện áp quy định cho mỗi dây quấn của động cơ không đồng bộ 3 pha là 220V, nếu
cho động cơ làm việc trong lưới điện 380/220 V thì động cơ phải đấu như thế nào để làm việc
bình thường? Chứng minh và vẽ sơ đồ?
e1
Hình 24
r2
L
4
r
1
L1
e3e4
C
2
r3r4
L
3
r5
Z
5
Z
6
Z
1
Z
3
Z
4
Hình 25
1
E
4
E
5
E
Z
2
e2
Hình 26
L
6
C
2
r5r6
r
2
C
4
r
4
e6
e4
r1
L1
r3
L3
C
6
4
Câu 29 Thiết kế và thuyết minh sơ điều khiển khởi động, hãm động năng động cơ điện một
chiều kích thích độc lập theo nguyên tắc thời gian có bảo vệ quá tải?
Câu 30 Trên nhãn một máy biến áp động lực một pha có ghi: 6/0,24 KV; 120 KVA; Ung% =
6%. Khi thí nghiệm ngắn mạch máy biến áp, dòng thứ cấp đo được 500 A. Hỏi máy có bị
nguy hiểm không? Tại sao? Lúc đó điện áp thứ cấp và sơ cấp máy biến áp bằng bao nhiêu?
L4.4 LOẠI 2,5 ĐIỂM
Câu 31 Nêu các bước tính dòng điện trong các nhánh của mạch điện theo phương pháp dòng
điện mạch vòng; cho ví dụ minh họa cho trường hợp mạch 3 nhánh có dòng cần tìm, 2 nút, có
02 nguồn điện áp cùng tác động?
Câu 32 Nêu các bước tính dòng điện trong các nhánh của mạch theo phương pháp điện thế
các nút; cho ví dụ minh họa cho trường hợp mạch 05 nhánh có dòng cần tìm, 03 nút, có 02
nguồn điện áp cùng tác động?
Câu 33 Trên nhãn một máy biến áp động lực 3 pha có ghi: 6/0,4 KV; 3200 KVA; Ung% =
6%. Khi thí nghiệm ngắn mạch máy biến áp, dòng thứ cấp đo được 500 A. Hỏi máy có bị
nguy hiểm không? Tại sao? Lúc đó điện áp thứ cấp và sơ cấp máy biến áp bằng bao nhiêu?
Câu 34 Một động cơ không đồng bộ 3 pha roto lồng sóc có điện áp quy định cho mỗi dây
quấn là 220V, cho làm việc trong lưới điện 380/220 V, giả thiết công suất lưới điện vô cùng
lớn. Có thể dùng những phương pháp nào để mở máy cho động cơ? Trình bày 1 phương pháp
mở máy đơn giản để giảm dòng điện mở máy?
Câu 35 Ta đưa lần lượt 2 hệ thống dòng 3 pha đối xứng như sau:
A)180tωsin(2220i
A)60tωsin(2220i
A)60tωsin(2220i
0
C
0
B
0
A
Và
A)60tωsin(2220i
A)180tωsin(2220i
A)60tωsin(2220i
0
C
0
B
0
A
vào dây quấn 3 pha stato của cùng một động cơ KĐB 3 pha, nhận xét gì về từ trường quay do
2 hệ thống dòng điện trên sinh ra trong động cơ? Chứng minh?
Câu 36 Ta đưa lần lượt 2 hệ thống dòng 3 pha đối xứng như sau:
A)165tωsin(2127i
A)75tωsin(2127i
A)45tωsin(2127i
0
C
0
B
0
A
Và
A)75tωsin(2220i
A)165tωsin(2220i
A)45tωsin(2220i
0
C
0
B
0
A
vào dây quấn 3 pha stato của cùng một động cơ KĐB 3 pha, nhận xét gì về từ trường quay do
2 hệ thống dòng điện trên sinh ra trong động cơ? Chứng minh?
