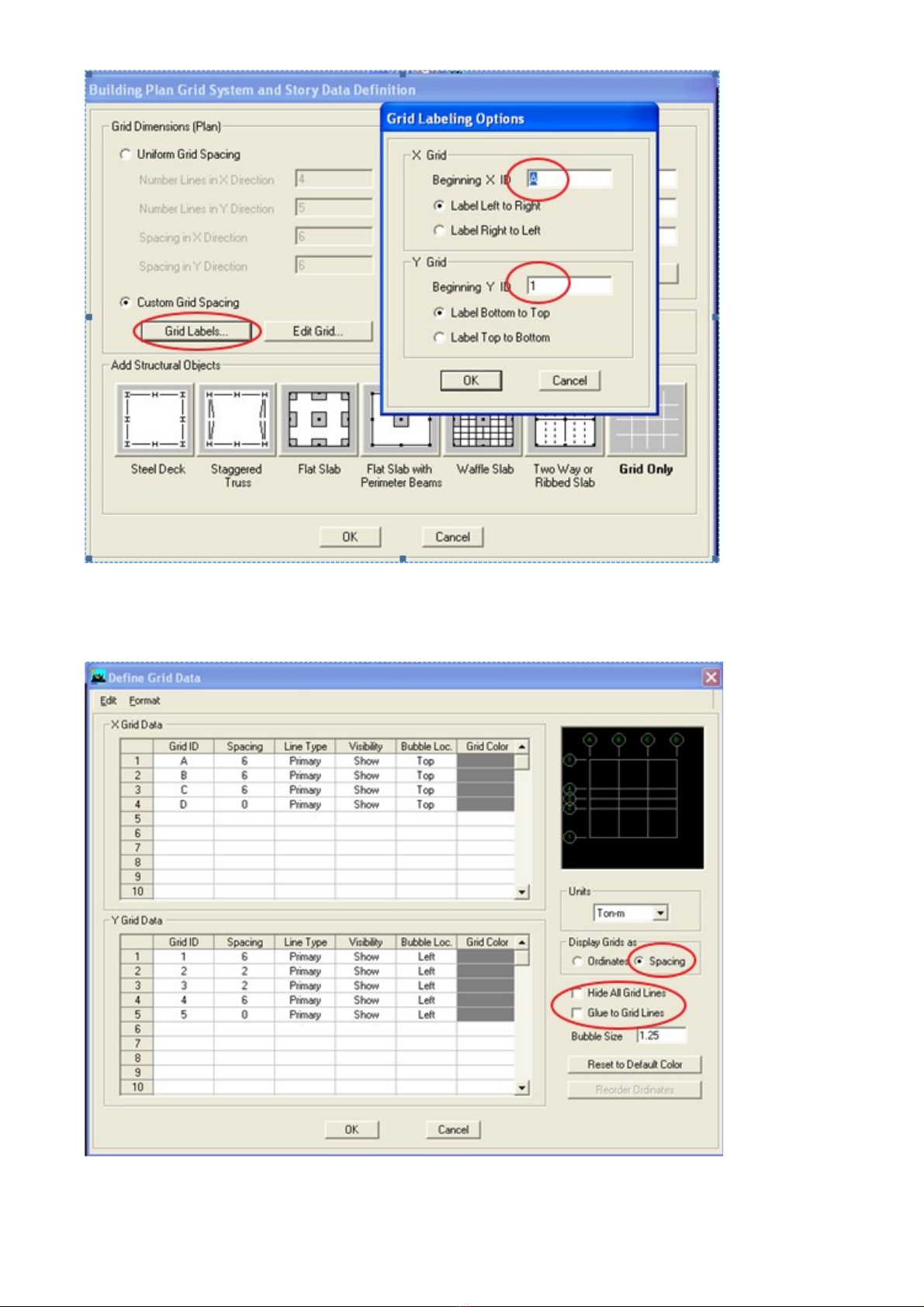

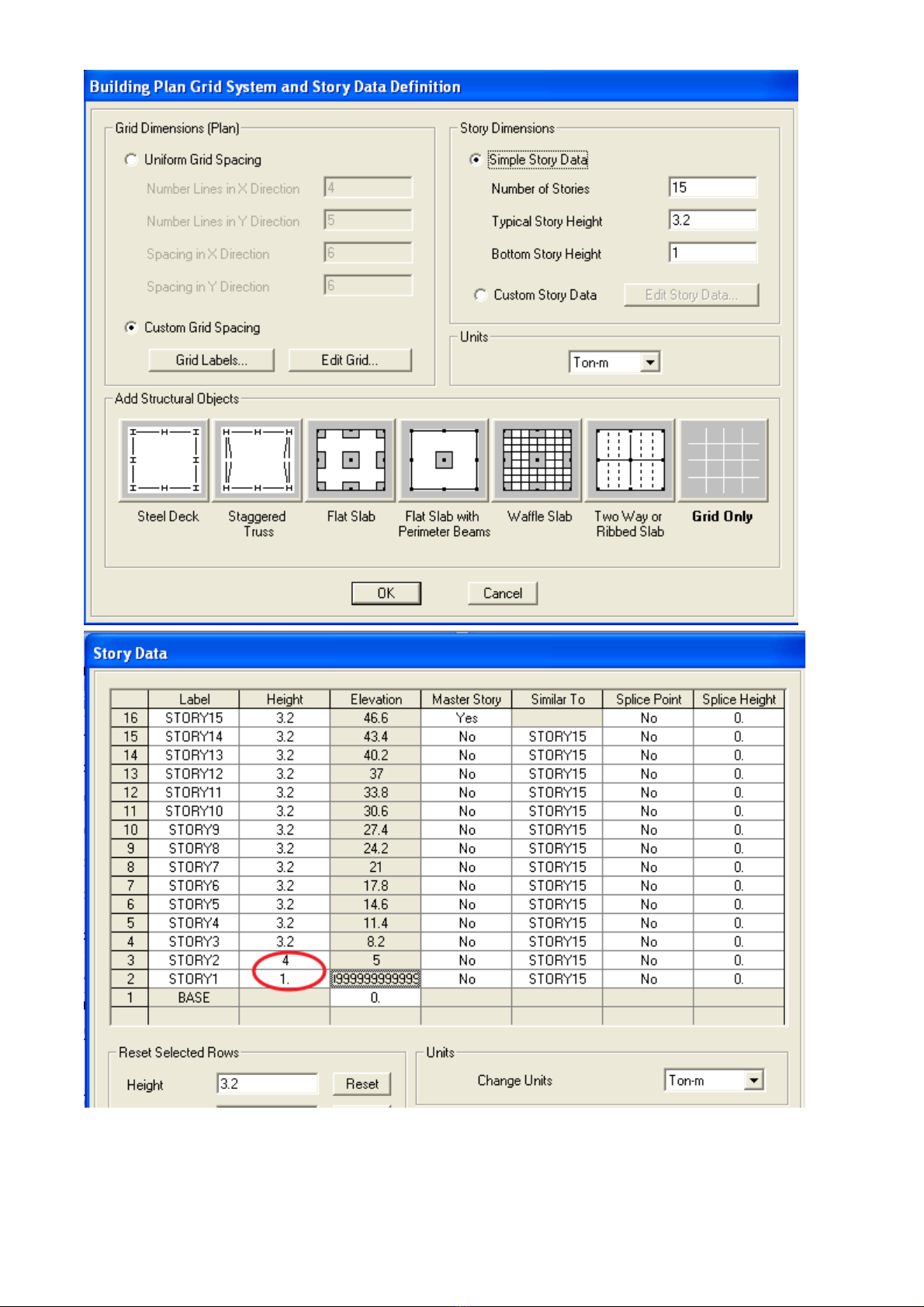

  1. NHÀ CAO TẦNG 1. TẠO LUỚI VÀ KHUNG

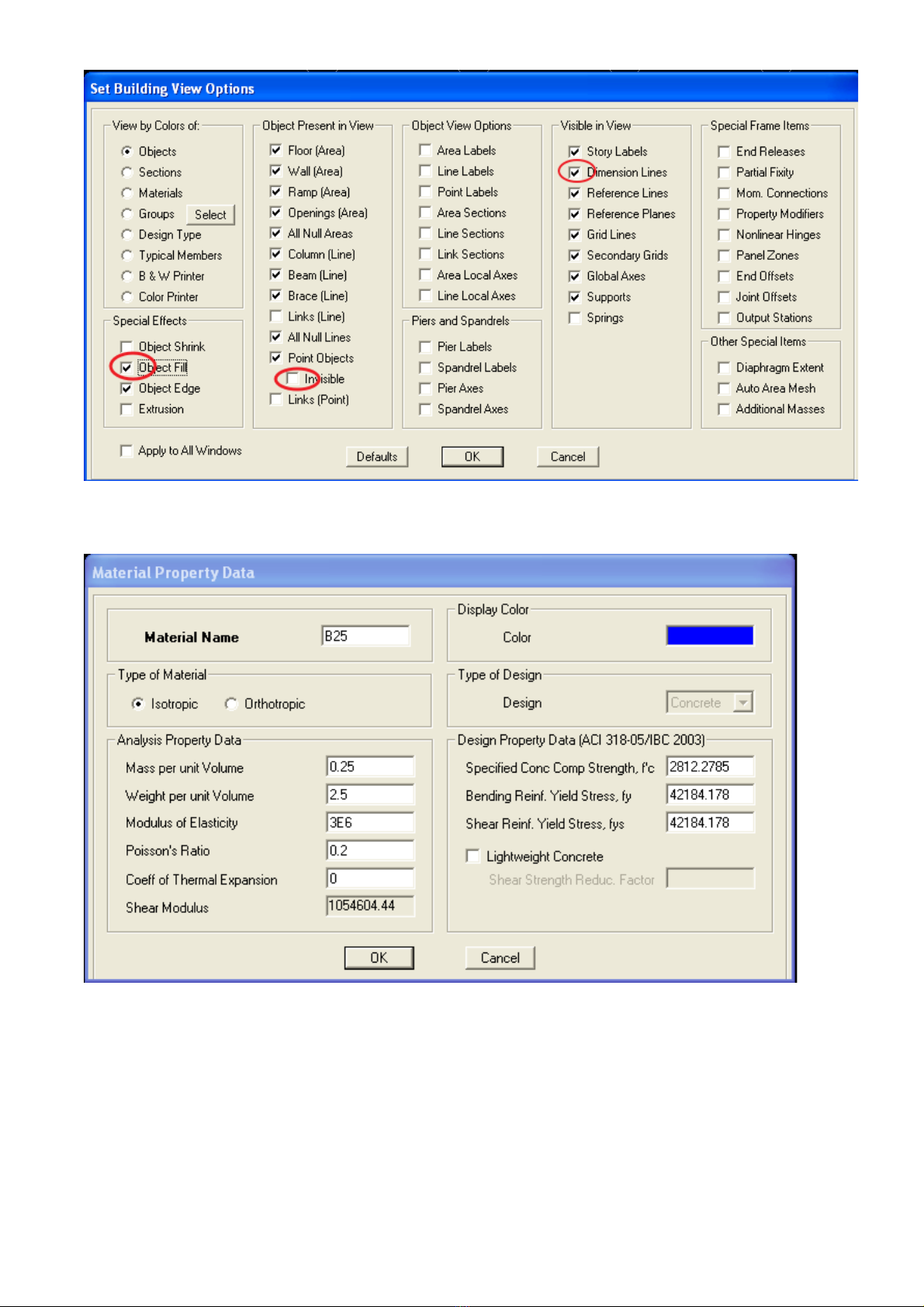

  2. 2. KHAI BÁO VẬT LIỆU: B25

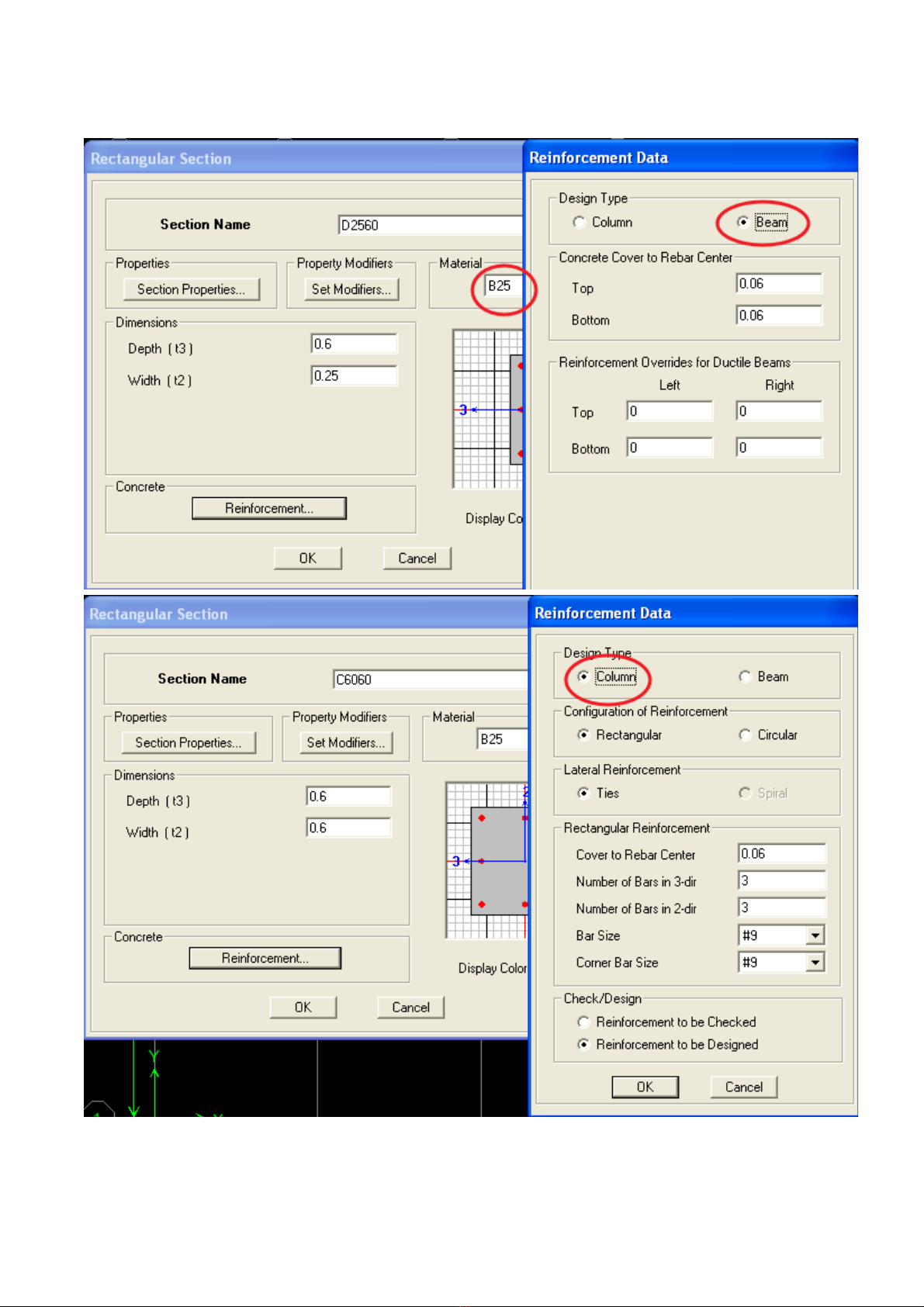

  3. KHAI BÁO DẦM CỘT SÀN VÁCH 3. D2560, C6060, SÀN 12cm; VÁCH 30cm
  4. 4. VẼ CẤU KIỆN  VẼ CỘT  KINH ĐIỂN SỐ 1 Vẽ các nút để tạo lưới
  5. Chọn 2 điểm và thực hiện tạo lưới
  6. SỬ DỤNG PHƯƠNG PHÁP KINH ĐIỂN SỐ 2 Tạo lưới theo cả 2 phương X và Y, sau khi tạo xong thì nhớ xóa các nút đi  VẼ VÁCH CỨNG Sử dụng “draw walls”
  7.  VẼ LÕI THANG MÁY 3400 2200 2000 500 1000 500 500 1000 500 4000 Tạo thêm đường lưới
  8. VẼ MẶT BẰNG VẼ MẶT ĐỨNG  DÙNG PP KINH ĐIỂN 3 VẼ MẶT DỨNG THANG MÁY BẰNG CÁCH TẠO MẶT PHẲNG THAM CHIẾU
  9. Xóa sạch vách rồi vẽ nhanh vách
  10. Xóa cửa đi  VẼ DẦM
  11.  VẼ SÀN  ĐẶT TÊN CHO VÁCH PIER LABEL: Gán cho vách thẳng đứng từ móng tới mái
  12. SPANDREL LABEL: Gán cho vách bắc ngang qua
  13. 5. ĐỊNH NGHĨA TẢI TRỌNG 6. GÁN TẢI TRỌNG NHANH SÀN
  14. 7. GÁN TẢI TƯỜNG TUỜNG BIÊN 200, 1 CỬA 0. 363*2.6*0.8 TUỜNG NGĂN PHÒNG 100, 1 CỬA 0.198*2.60*0.9
