Nhµ cung cÊp cã tr¸ch nhiÖm cÊp sè DLCI. ChØ sè DLCI th−êng n»m trong
kho¶ng tõ 16 ®Õn 992 vµ cã gi¸ trÞ côc bé.Sè l−îng tèi ®a cña chØ sè DLCI cßn phô
thuéc vµo lo¹i LMI ®ang sö ®−îc dông. ChØ sè DLCI còng cã thÓ cã gi¸ trÞ toµn
cÇu nh−ng chóng ta kh«ng bµn ®Õn vÊn ®Ò nµy trong ph¹m vi cña gi¸o tr×nh nµy.

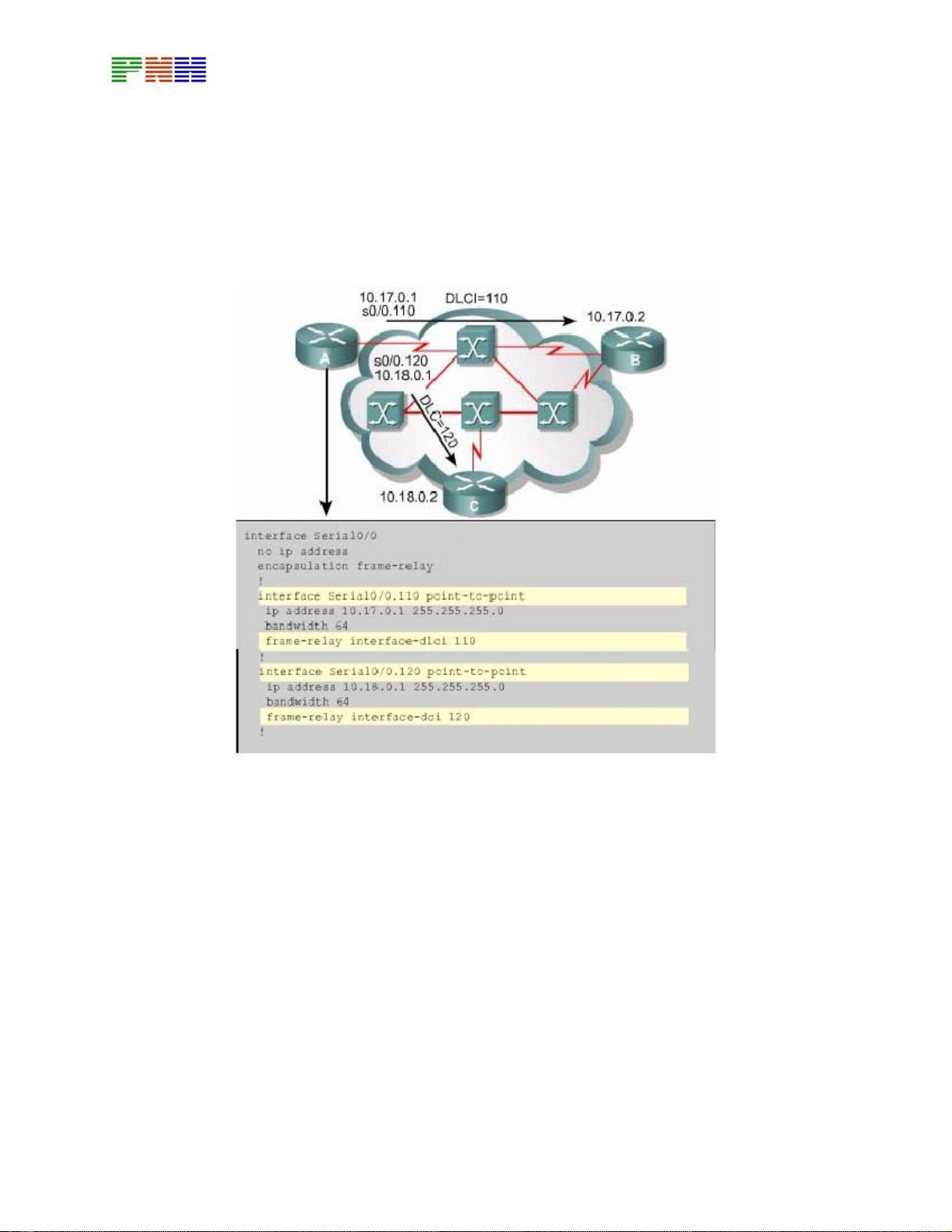

Chóng ta xÐt vÝ dô nh− h×nh 5.2.5. Router A cã hai subinterface poin-to-
point: cæng s0/0.120 kÕt nãi ®Õn router C. Mçi subinterface n»m trong mét subnet
riªng. Sau ®©y lµ c¸c b−íc thùc hiÖn ®Ó cÊu h×nh subinterface trªn mét cæng vËt lý:
• CÊu h×nh ®ãng gãi Frame Relay cho cæng vËt lý b»ng lÖnh
encapsulation frame
-
relay.
• §Þnh nghÜa PVC b»ng c¸ch t¹o subinterface.
§Ó t¹o subinterface chóng ta sö dông lÖnh sau:
Router (config-if) #interface
Serialnumber.subinterface
-
number [multipoint | piont
-
to
-
point]
661
Th«ng th−êng chóng ta lÊy chØ sè DLCI g¸n cho chØ sè cña subinteface
(subinteface
-
number) ®Ó dÔ nhËn biÕt khi kiÓm tra cÊu h×nh. K«ng cã chÕ ®é mÆc
®Þnh cho subinteface,do ®ã chóng ta b¾t buéc ph¶i khai b¸o tham sè
multipoint
hay
piont
-
to
-
point.
Nõu subinteface ®−îc cÊu h×nh poin-to-point,sau ®ã chóng ta ph¶i cÊu h×nh
DLCI cho cæng ®ã ®Ó ph©n biÖt víi cæng vËt lý. §èi víi subinteface ®−îc cÊu h×nh
multipiont vµ cã hç trî Inverse ARP th× kh«ng cÇn khai b¸o DLCI vµ cÊu h×nh s¬
®å ¸nh x¹ ®Þa chØ – DLCI cè ®Þnh.
5.2.6 KiÓn tra cÊu h×nh Frame Relay:

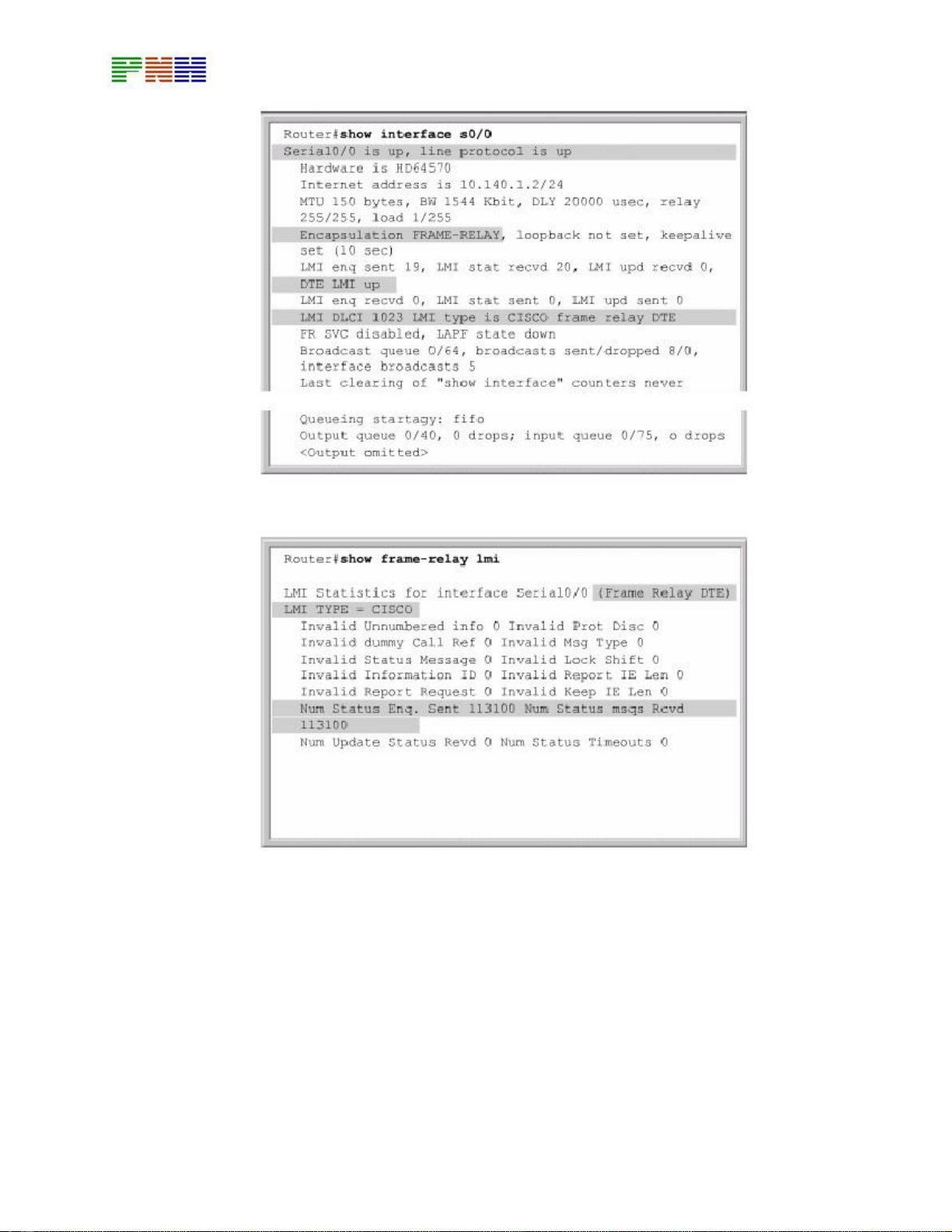

LÖnh show interfaces sÏ cung cÊp c¸c th«ng tin vÒ cÊu h×nh ®ãng gãi, tr¹ng
th¸i Líp 1 vµ Líp 2. Ngoµi ra , lÖnh nµy cßn hiÓn thÞ c¸c th«ng tin sau:
• Lo¹i LMI.
• LMI DLCI.
• Lo¹i Frame Relay DTE hay DCE.
Th«ng th−êng th× router ®−îc xem lµ thiÕt bÞ DTE. Tuy nhiªn, chóng ta cã
thÓ sö dông mét Cisco router ®Ó cÊu h×nh lµm Frame Relay switch. Khi ®ã router
nµy trë thµng thiÕt bÞ DCE.
Chóng ta sö dông lÖnh
show frame
-
relay lmi
®Ó xem tr¹ng th¸i cña c¸c ho¹t
®éng LMI. VÝ dô: lÖnh nµy sÏ cho biÕt sè l−îng c¸c gãi LMI ®−îc trao ®æi gi÷a
router vµ Frame Relay switch.
662
LÖnh
show frame
-
relay pvc
[interface interface] [dlci] hiÓn thÞ tr¹ng th¸i
cña mçi PVC t−¬ng øng ®· ®−îc cÊu h×nh vµ th«ng tin vÒ c¸c l−u l−îng trªn PVC
®ã. Mét PVC cã thÓ ë tr¹ng th¸i ho¹t ®éng (active), kh«ng ho¹t ®éng (inactive) hay
®· bÞ xãa (deleted). B»ng lÖnh nµy chóng ta cßn cã thÓ xem ®−îc sè l−îng c¸c gãi
BECN vµ FECN ®−îc nhËn vµo bëi router.
LÖnh show frame-relay pvc ®−îc sö dông ®Ó xem tr¹ng th¸i cña tÊt c¶ c¸c
PVC ®· ®−îc cÊu h×nh trªn router. Nõu chógn ta khai b¸o thªm chØ sè cña mét
663
PVC th× lÖnh sÏ hiÓn thÞ th«ng tin cña mét PVC ®ã. Trong vÝ dô 5.2.6.c lµ kÕt qu¶
hiÓn thÞ tr¹ng th¸i cña PVC 100.
Chóng ta sö dông lÖnh
show frame
-
relay map
®Ó xem s¬ ®å ¸nh x¹ hiÖn t¹i
vµ th«ng itn vÒ c¸c kÕt nèi. VÝ dô nh− h×nh 5.2.6.d lµ kÕt qu¶ hiÓn thÞ cña lÖnh
show frame
-
relay map:
• 10.140.1.1 lµ ®Þa chØ IP cña router ®Çu xa. §Þa chØ nµy ®−î häc tù ®éng
th«ng qua qu¸ tr×nh Inverse ARP.
• 100 lµ gi¸ trÞ cña DLCI tÝnh theo sè thËp ph©n.
• 0x64 lµ gi¸ trÞ hÏ cña DLCI, 0x64 = 100.
• 0x1840 lµ gi¸ trÞ cña DLCI ®−îc thÓ hiÖn trªn ®−êng truyÒn do c¸c bit
®−îc ®Æt trong ®Þa chØ cña frame (Frame Relay).
664
• Broadcast/multicast ®−îc cho phÐp trªn PVC.
• Tr¹ng th¸i PVC lµ ®ang ho¹t ®éng.
§Ó xãa s¬ ®å ¸nh x¹ Frame Relay ®−îc t¹o ra tù ®éng do qu¸ tr×nh
ARP,chóng ta sö dông lÖnh
clear frame
-
relay
-
inarp.
Ngay sau ®ã chung s ta dïng
l¹i lÖnh
show frame
-
relay
th× sÏ kh«ng thÊy g× n÷a. Sau mét kho¶ng thêi gian nhÊt
®Þnh, qu¸ tr×nh ARP sÏ cËp nhËp l¹i b¶ng nµy mét c¸ch tù ®éng.
5.2.7 X¸c ®Þnh sù cè trong cÊu h×nh Frame Relay:

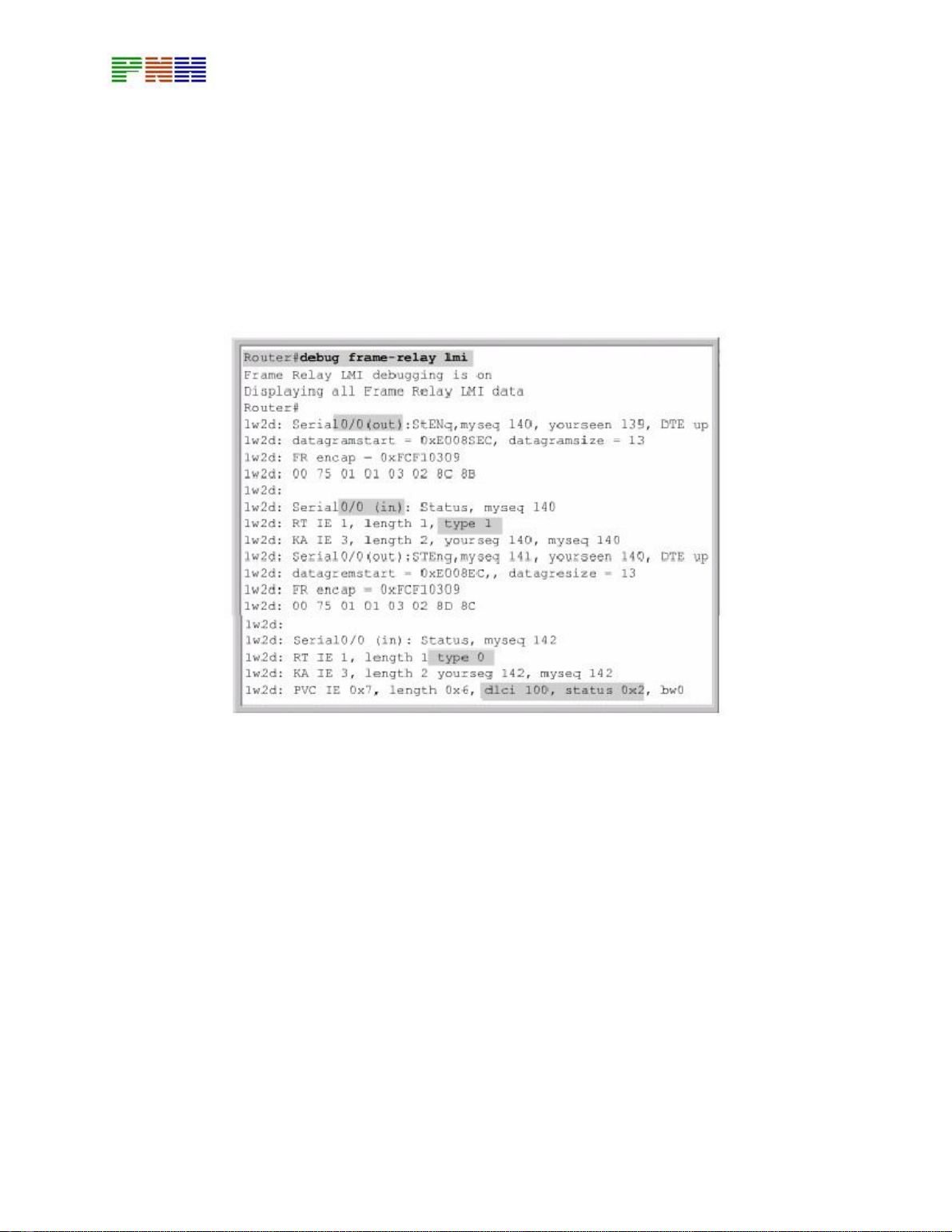

Chóng ta sö dông lÖnh
debug frame
-
relay lmi
®Ó x¸c ®Þnh router nµo va
Frame Relay switch nµo göi nhËn c¸c gãi tin mét c¸ch b×nh th−êng. “Out” lµ nh÷ng
th«ng ®iÖp LMI ®−îc göi ®i bëi router, “in” lµ nh÷ng th«ng ®iÖp LMI nhËn ®−îc tõ
Frame Relay switch. Th«ng ®iÖp tr¹ng th¸i LMI ®Çy ®ñ cã “type 0”, “type 1” lµ
mét phiªn giao dÞch trao ®æi LMI. Sau ®©y lµ ý nghÜa cña c¸c th«ng sè tr¹ng th¸i:
• 0x0: ®· nhËn biÕt nh−ng kh«ng ho¹t ®éng. §iÒu nµy cã nghÜa lµ switch
®· ®−îc cÊu h×nh DLCI nh−ng v× lý do nµo ®ã kh«ng sö dông ®−îc
DLCI nµy. Nguyªn nh©n cã thÓ lµ do ®Çu bªn kia cña PVC ch−a ho¹t
®éng .
• 0x2: ®· nhËn biÕt lµ ®ang ho¹t ®éng. §iÒu nµy cã nghÜa lµ Frame
Relay switch ®· cã DLCI vµ mäi c¸i ho¹t ®éng tèt.
• 0x4: ®· xãa. §iÒu nµy cã nghÜa lµ hiÖn t¹i Frame Relay switch kh«ng
cßn DLCI nµy n÷a nh−ng tr−íc ®ã DLCI nµy ®· ®−îc cÊu h×nh cho
